TCP-IP学习笔记7--TCP-IP模型通信例子学习





----------------------------------------------------------------------------------------------------------

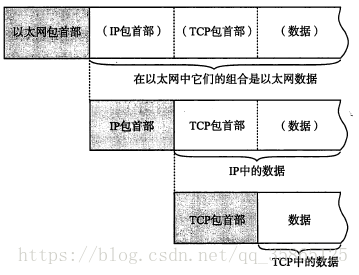

数据包首部：

每个分层都会对自己发送的数据附加一个首部，首部中包含了发送的目标地址等信息。  从上一层收到的包全部被当做本层的数据。

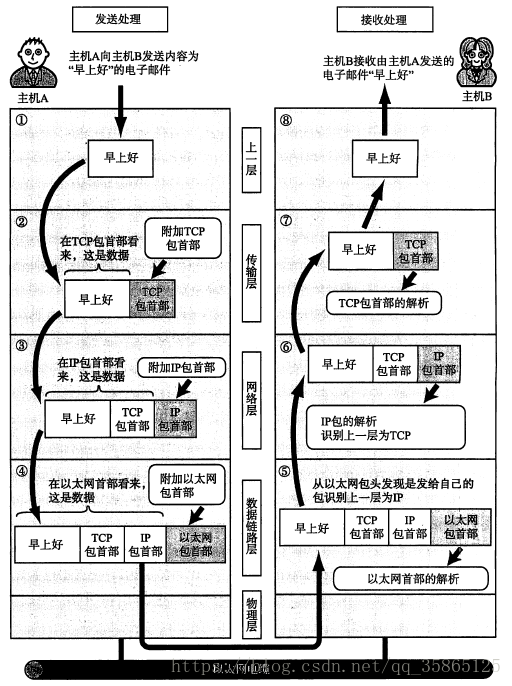

电子邮件发送例子：

1 应用程序处理（应用层）：

  启动邮件程序，写好邮件，点击发送按钮，就开始TCP/IP通信了。 首先，程序会进行编码处理，例如使用UTF-8编码，（相当于OSI的表示层功能）。  转换完成后，不一定马上发送，因为有些软件有一次发送多个邮件的功能，，像这种何时建立通信连接已发送的管理功能，在一定意义上属于OSI参考模型中会话层的功能。

2 TCP模块的处理（传输层）：

TCP根据应用的指示，建立连接，发送数据，断开连接。 该层在应用层传送来的数据前端附加TCP首部， 首部中包括 源端口号 和 目标端口号（用以识别发送主机和接受主机上的应用程序）、数据包的序号、校验和。

最终将加了首部的包发送给IP.

3 IP模块处理（互联网层）

该层将TCP传过来的TCP首部和数据结合起来作为自己的数据，并在TCP首部前加上自己的首部。

IP首部中包含接收端IP地址，发送端IP地址，以及用以标志其数据是TCP还是UDP的信息。

IP包生成后，参考路由控制表决定接受此IP包的路由或主机。--------？？。 随后，IP包被发送给连接这些路由器或主机网络接口的驱动程序。

如果尚不知道接收端的MAC地址，可以利用ARP(address resolution protocol)查找，-----？？。只要知道了对端的MAC地址，就可以将MAC地址和IP地址交给以太网的驱动程序，实现数据传输。



3 网络接口（以太网驱动）的处理

该层在IP模块传过来的数据前端加上以太网首部，包含 接收端的MAC地址，发送端MAC地址，以及 标志以太网类型的数据。  然后，通过 物理层 发送给接收端，



总结：

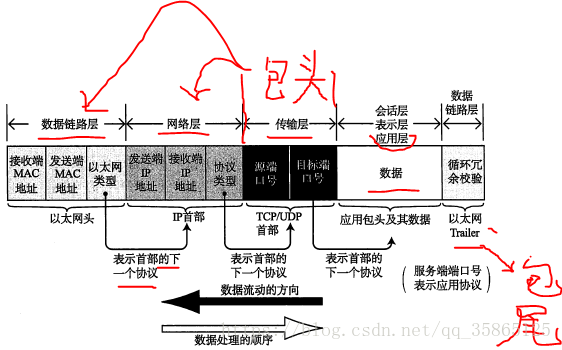

每个包首部中至少会包含两个信息：上一层（高层）的协议类型， 发送和接受端地址。 对于发送和接受的地址，以太网用的是MAC地址，IP用IP地址，TCP/UDP会使用端口号。在应用程序层，像电子邮件地址也是一种地址标志。



电子邮件接收：（逆过程）

1 网络接口（以太网驱动）的处理：

  主机收到以太网包后，首先查看包头的MAC地址，判断是否是发给自己的包，不是则丢。 如果属于自己，查爆头中的以太网类型，如果是IP类型，则传送给IP处理子程序，如果是ARP协议，传送给ARP处理。

2IP模块的处理

IP模块接收到IP包以及后面的数据部分后，做类似的处理。如果首部指示的上层协议类型是TCP/UDP，则就将IP包头后面的数据部分传递给TCP/UDP处理。

对于有路由器的情况下，接收端地址经常不是自己的，此时需要借助路由控制表，查找到应该送达的主机或路由器之后，在转发数据。--说得是路由器吧？



2 TCP模块的处理

TCP模块首先会计算校验和，判断数据是否被破坏。会检查端口号，来决定将数据给哪个应用程序。    接收完毕后，会发送一个确认回执给发送端，如果发送端没有收到会一直发。



3 应用程序的处理

应用端接收到之后，通过数据解析可以获知邮件的收件人地址，如果该主机上有此地址则会正常收到，否则发送一个“无此地址”的回馈。

卡内基梅陇大学 --- 计算机界的翘楚











Ref:

《图解TCP/IP》--竹下隆史
