SpringBoot灵魂拷问之内嵌Servlet启动

坐标杭州,平时打打游戏、看看书、为公司写写bug,但有幸为公司招聘新鲜血液,在筛查简历的时候,发现大家必填的一项SpringBoot,包括(掌握SpringBoot了,熟悉SpringBoot了,熟悉使用了,精通等等)什么~~还有精通的吗,看来这小伙子必须得面一面。

所以作为一个老实、沉稳的面试官,SpringBoot的这种面试深海还是需要跟求职人深入探讨一下的,基本上的讨论包括了自动装配原理,什么是内嵌server容器,有哪些方式生成bean呀等等,今天的主题就是一期探讨下内嵌的servlet是如何启动、配置的

• $为何使用java-jar就能启动web项目$
• $项目里怎么没有web.xml文件$
• $有哪些方式修改绑定端口$
• $内嵌Server如何启动$

为何使用java -jar就能启动web项目

引用Spring Boot编程思想第2.2运行SpringBoot应用

我们的项目启动类被$JarLauncher$装载并执行,$META-INF/MANIFEST.MF$资源中的Start-Class属性(也即我们的启动类)被JarLauncher管理项目引导类

私下想要尝试的小伙伴,可以在maven文件添加如下插件,并打包和解压文件查看项目里的MANIFEST.MF文件

<plugin>
   <groupId>org.apache.maven.plugins</groupId>
   <artifactId>maven-jar-plugin</artifactId>
   <version>3.0.2</version>
   <configuration>
      <archive>
         <manifest>
            <addClasspath>true</addClasspath>
            <classpathPrefix>lib/</classpathPrefix>
            <mainClass>com.wang.springboottest.SpringBootTestApplication</mainClass>
         </manifest>
      </archive>
   </configuration>
</plugin>

项目里怎么没有web.xml文件

还记得我们Servlet 3.0以前的版本都是含有web.xml 配置上下文信息,过滤器、监听器啥的信息是吧,但是当我们接触springBoot后,神奇的发现项目内并没有此文件,那么springboot是如何启动servlet并且如何配置过滤器、监听器呢

• $spring.factories添加listener、filter、servlet的动态配置bean$
• $Java代码RegistrationBean动态添加servletfilterlistener$
• $ServletContextInitializer$

经过以上三个新特性,我们就可以抛弃web.xml文件了,具体在SpringBoot如何使用,在这里卖个关子,稍后源码一见分晓

有哪些方式修改绑定的端口号

大家都知道SpringBoot项目创建的时候有个配置文件,里面可以配置各种属性,包括绑定端口号,那么除了配置文件还知道其他方式吗。并且为何在配置文件写内容,数据就会被同步到内嵌Server的中呢
先如下举例下绑定方式

• $配置文件(最直白的)$
• $启动参数(java-jar-Dserver.port=8081)$
• $环境变量$(-. = 但是本人测试失败无法使用server.port的环境变量)

内嵌Servlet如何启动

• $首先什么是内嵌servlet$
• $如何查看默认的servlet$
• $该servlet是如何启动的$

什么是内嵌servlet

先举例正常项目启动的操作流程
1、$项目打包成war包$
2、$war包复制到tomcat目录下的webapps$
3、$启动tomcat$
4、$项目启动$
但SpringBoot不需要我们自己下载tomcat,Spring已经在我们项目中的导入必要的第三方jar包,如下

  <dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
		</dependency>

包含

		<dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-tomcat</artifactId>
      <version>2.2.5.RELEASE</version>
      <scope>compile</scope>
    </dependency>

此jar包包含各种tomcat核心jar包

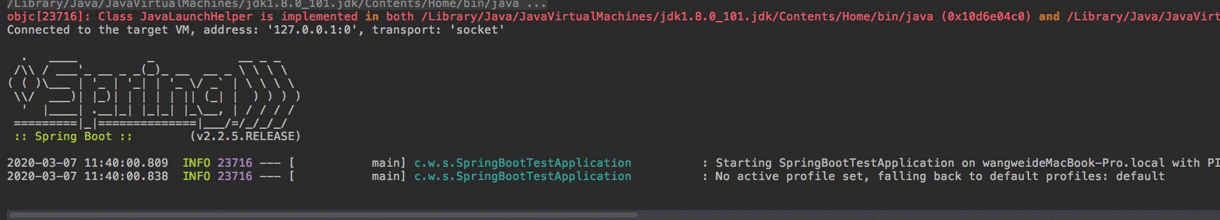

启动图我们可以清晰看到tomcat的打印日志

当然springBoot并非只支持Tomcat内嵌,我们可以替换pom文件替换内嵌servlet
查看官方文档 我们可以看到

Spring Boot includes support for embedded Tomcat, Jetty, and Undertow servers. Most developers use the appropriate “Starter” to obtain a fully configured instance. By default, the embedded server listens for HTTP requests on port 8080.

当然替换很简单
如下

  <dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
			<exclusions>
				<exclusion>
					<groupId>org.springframework.boot</groupId>
					<artifactId>spring-boot-starter-tomcat</artifactId>
				</exclusion>
			</exclusions>
		</dependency>

		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-jetty</artifactId>
		</dependency>

相当于Spring在启动main文件后,会直接启动内嵌的jetty,以供服务于servlet容器

照例、直接上图:

可以清晰的看到$jettyWebServer$

接下来就是详细而无聊的源码讲解,到底springBoot是如何启动内嵌的容器(一下栗子采取的都是内嵌Tomcat服务器)

• 首先我们查看启动类的$SpringApplication$的run方法,会先创建应用上下文

  context = createApplicationContext();

  Class<?> contextClass = this.applicationContextClass;
		if (contextClass == null) {
			try {
				switch (this.webApplicationType) {
				// 我们项目包含了webjar包,属于servlet项目,并生成了AnnotationConfigServletWebServerApplicationContext对象
				case SERVLET:
					contextClass = Class.forName(DEFAULT_SERVLET_WEB_CONTEXT_CLASS);
					break;
				case REACTIVE:
					contextClass = Class.forName(DEFAULT_REACTIVE_WEB_CONTEXT_CLASS);
					break;
				default:
					contextClass = Class.forName(DEFAULT_CONTEXT_CLASS);
				}
			}
			catch (ClassNotFoundException ex) {
				throw new IllegalStateException(
						"Unable create a default ApplicationContext, please specify an ApplicationContextClass", ex);
			}
		}
		return (ConfigurableApplicationContext) BeanUtils.instantiateClass(contextClass);

• 接下来$AnnotationConfigServletWebServerApplicationContext$就是我们的重头戏,他会在刷新上下文的时候创建server,如下

  @Override
	protected void onRefresh() {
		super.onRefresh();
		try {
		  // 创建tomcat服务器 初始化servlet
			createWebServer();
		}
		catch (Throwable ex) {
			throw new ApplicationContextException("Unable to start web server", ex);
		}
	}

• 进入createWebServer

  private void createWebServer() {
    // 还未初始化Server 所以以下2项都为空
		WebServer webServer = this.webServer;
		ServletContext servletContext = getServletContext();
		if (webServer == null && servletContext == null) {
      // 不是重点,稍微介绍下
      // 获取当前项目的web服务工厂,比如web默认的TomcatWeb服务 或者替换的jetty、undertow
      // 并且注册为Spring的bean
			ServletWebServerFactory factory = getWebServerFactory();
      // 继续深入分析,这里是我们的重点,也是内嵌Tomcat的重点
			this.webServer = factory.getWebServer(getSelfInitializer());
		}
		else if (servletContext != null) {
			try {
				getSelfInitializer().onStartup(servletContext);
			}
			catch (ServletException ex) {
				throw new ApplicationContextException("Cannot initialize servlet context", ex);
			}
		}
		initPropertySources();
	}

• 继续深入getWebServer

	@Override
	public WebServer getWebServer(ServletContextInitializer... initializers) {
		if (this.disableMBeanRegistry) {
			Registry.disableRegistry();
		}
		Tomcat tomcat = new Tomcat();
		File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
		tomcat.setBaseDir(baseDir.getAbsolutePath());
		Connector connector = new Connector(this.protocol);
		connector.setThrowOnFailure(true);
		tomcat.getService().addConnector(connector);
		customizeConnector(connector);
		tomcat.setConnector(connector);
		tomcat.getHost().setAutoDeploy(false);
		configureEngine(tomcat.getEngine());
		for (Connector additionalConnector : this.additionalTomcatConnectors) {
			tomcat.getService().addConnector(additionalConnector);
		}
		prepareContext(tomcat.getHost(), initializers);
		return getTomcatWebServer(tomcat);
	}

此处因与本文联系不大,后续章节会出一版<<深入了解SpringBoot的Tomcat详解>>

现粗略讲下大致流程初始化tomcat对象 -> 初始化连接器 -> 初始化Service组件 -> 初始化Host组件 -> 初始化engine组件 -> 初始化context组件 -> 初始化servlet容器

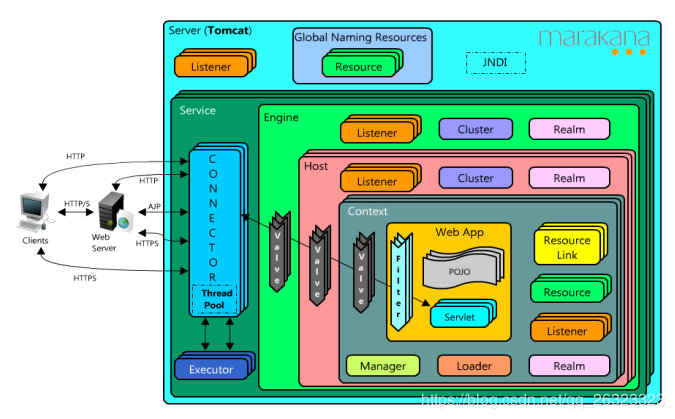

相信大家都熟悉了这张图,在此再贴一次 毕竟Tomcat就像咱的女朋友不仅每天使用,百看不厌嘛

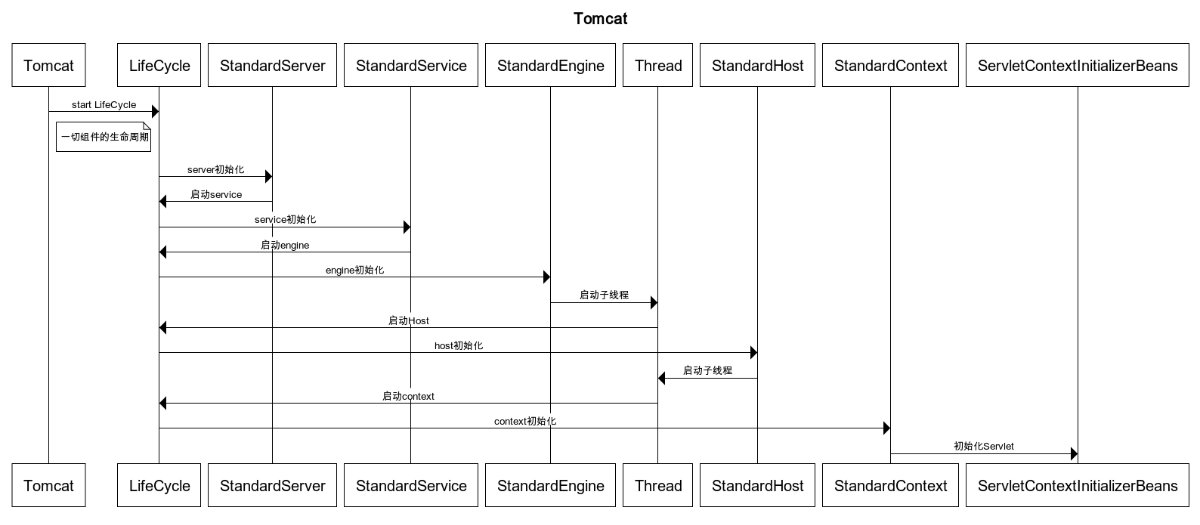

• 可能大家对Tomcat不太熟悉的人对这种跳跃性难以接受(其实是我自己也看不下去了,但作为第一次写博,希望大家稍微谅解下哈),在此给大家画个时序图&贴栈信息的情况供大家粗略了解下

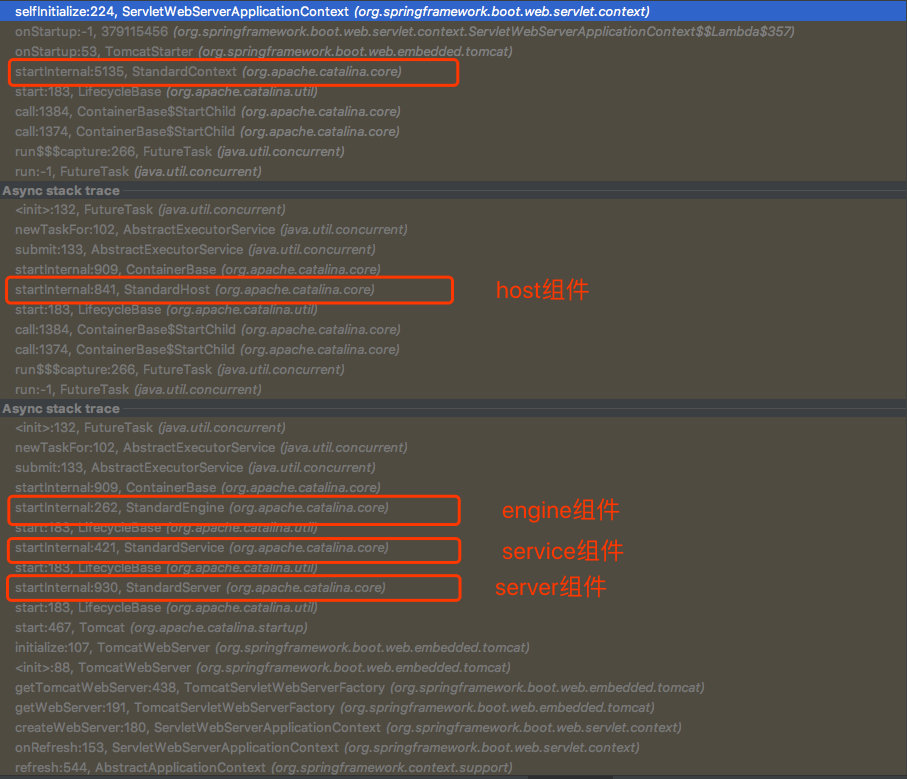

  • 栈信息如下：
    •
  • 配合时序图观看效果更佳哦
    •
• 咱继续深入初始化Servlet容器初始化

private void selfInitialize(ServletContext servletContext) throws ServletException {
   // spring 上下文 设置 servletContext
   prepareWebApplicationContext(servletContext);
   // 注册应用上下文属性的servlet包装类
   registerApplicationScope(servletContext);
   // 注册servlet各属性到Spring容器的单例bean(包括:servletContext,servletConfig,contextAttributes ...)
   WebApplicationContextUtils.registerEnvironmentBeans(getBeanFactory(), servletContext);
  // 重点来咯，getServletContextInitializerBeans的时候会初始化ServletContextInitializerBeans对象
  // 这个对象做了许多bean初始化的操作，待我后续慢慢讲来
   for (ServletContextInitializer beans : getServletContextInitializerBeans()) {
 			// 调用start方法     配置具体的servlet filter listener等
      beans.onStartup(servletContext);
   }
}

• • 初始化Servlet上下文Bean对象

  @SafeVarargs
  	public ServletContextInitializerBeans(ListableBeanFactory beanFactory,
  			Class<? extends ServletContextInitializer>... initializerTypes) {
          // 初始化数组
  		this.initializers = new LinkedMultiValueMap<>();
          // a
  		this.initializerTypes = (initializerTypes.length != 0) ? Arrays.asList(initializerTypes)
  				: Collections.singletonList(ServletContextInitializer.class);
          // b
  		addServletContextInitializerBeans(beanFactory);
          // c
  		addAdaptableBeans(beanFactory);
  		List<ServletContextInitializer> sortedInitializers = this.initializers.values().stream()
  				.flatMap((value) -> value.stream().sorted(AnnotationAwareOrderComparator.INSTANCE))
  				.collect(Collectors.toList());
  		this.sortedList = Collections.unmodifiableList(sortedInitializers);
  		logMappings(this.initializers);
  	}


  1. a: 因参数initializerTypes传过来为null,所以会新增ServletContextInitializer,大家还记得上面讲过的消失的web.xml吗,是的,我们开始收尾呼应了有木有,（老铁们,双击666,点个关注不迷路）

  2. b:重点 初始化dispatcherServlet到spring上下文的容器内

     1. private void addServletContextInitializerBeans(ListableBeanFactory beanFactory) {
        		for (Class<? extends ServletContextInitializer> initializerType : this.initializerTypes) {
        			for (Entry<String, ? extends ServletContextInitializer> initializerBean : getOrderedBeansOfType(beanFactory,
        					initializerType)) {
        				addServletContextInitializerBean(initializerBean.getKey(), initializerBean.getValue(), beanFactory);
        			}
        		}
        	}


     2. $重点代码getOrderedBeansOfType(beanFactory,initializerType)),生成dispatcherServlet的Bean$

     3. 这时候就会有同学提问了,为什么这里加载的就是dispatcherServlet呢,ServletContextInitializer有很多的子类呀,不知大家是否还记得自动配置原理（这里先不讲述,如果懂的人不是很多,可以下一期讲解下）我们在spring-boot-autoconfigure的jar包下的spring.factories看到org.springframework.boot.autoconfigure.web.servlet.DispatcherServletAutoConfiguration这行代码,点进发现这是一个自动配置类,并且我们的项目已经符合了他的condition(如下),所以在项目启动初期的时候该类下的Bean,包括（DispatcherServlet、MultipartResolver、DispatcherServletRegistrationBean）会被beanFactory扫描到,加载class到bean工厂内

     4. @AutoConfigureOrder(Ordered.HIGHEST_PRECEDENCE)
        @Configuration(proxyBeanMethods = false)
        @ConditionalOnWebApplication(type = Type.SERVLET)
        @ConditionalOnClass(DispatcherServlet.class)
        @AutoConfigureAfter(ServletWebServerFactoryAutoConfiguration.class)
        public class DispatcherServletAutoConfiguration


     5. 至此,我们的servlet已经初始化成功

  3. c:重点,注册上传文件配置、servlet注册器、filter注册器、listener注册器到spring容器

     1. protected void addAdaptableBeans(ListableBeanFactory beanFactory) {
            // A
        		MultipartConfigElement multipartConfig = getMultipartConfig(beanFactory);
          	// B
        		addAsRegistrationBean(beanFactory, Servlet.class, new ServletRegistrationBeanAdapter(multipartConfig));
            // C
        		addAsRegistrationBean(beanFactory, Filter.class, new FilterRegistrationBeanAdapter());
        		for (Class<?> listenerType : ServletListenerRegistrationBean.getSupportedTypes()) {
              // D
        			addAsRegistrationBean(beanFactory, EventListener.class, (Class<EventListener>) listenerType,
        					new ServletListenerRegistrationBeanAdapter());
        		}
        	}


     2. A:上传文件配置bean的注册

     3. B:注册spring.factories包含的servlet(除dispatcherServlet)

     4. C:注册spring.factories包含的Filter到spring的容器内

     5. D:注册spring.factories包含的listener到spring容器内

总结

SpringBoot的内嵌容器展现了其灵活的可扩展性、并且灵活运用了其自动装配和IOC容器等,我们可以在其项目启动期间做一些我们个人的操作等。

当然文章中还有很多的遗漏点,其实那些大家抽空的时间稍晚看下源码也能猜到大概的意思,期间还是离不开我们老生常谈的了Spring的ApplicationContext和BeanFactory

唠叨

工作三年有余,思来想去,在工作之时并没有记录那些映象深刻的问题、以及Bug,但多在平时工作中经常遇到,致遗忘的比较快,特此以写文的方式,与大家一起探讨、检索工作中遇到的难解的问题。

如遇文章有错误的点,请您动动小手,帮忙指点一二,让我们一同成长,一起成为面试中的霸者。offer拿到堆不下,数钱数到手抽筋

参考资料：https://www.cnkirito.moe/servlet-explore/ (寻找遗失的web.xml)

小马哥的Spring Boot编程思想
