文本信息标注

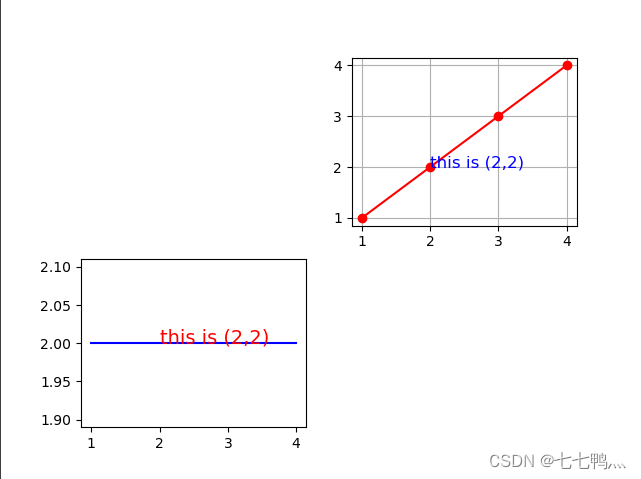

在指定坐标上绘制文本(使用text)

import matplotlib.pyplot as plt
plt.subplot(222)
plt.plot([1,2,3,4],[1,2,3,4],color='r',marker='o')
plt.grid(True)
plt.text(2,2,"this is (2,2)",fontdict={'size':12,'color':'b'})
plt.subplot(223)
plt.plot([1,2,3,4],[2,2,2,2],color='b')
plt.text(2,1,"this is (2,1)",fontdict={'size':12,'color':'r'})
plt.show()

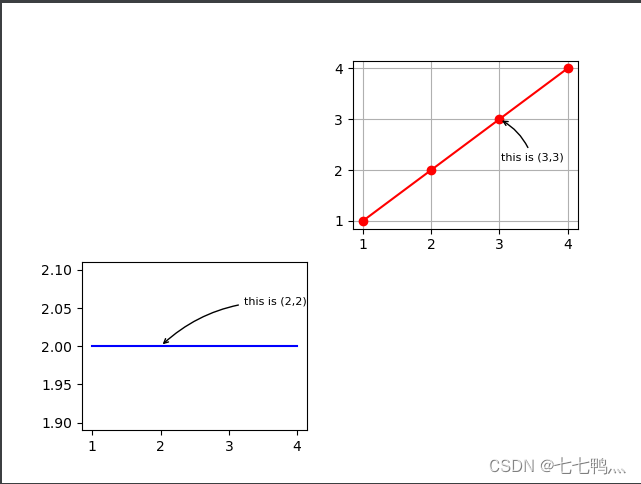

在指定坐标上绘制文本(使用annotation)

import matplotlib.pyplot as plt
plt.subplot(222)
plt.plot([1,2,3,4],[1,2,3,4],color='r',marker='o')
plt.grid(True)
plt.annotate('this is (3,3)',xy=(3,3),xytext=(+1,-30),textcoords='offset points',fontsize=8,arrowprops=dict(arrowstyle='->',connectionstyle='arc3,rad=.2'))
plt.subplot(223)
plt.plot([1,2,3,4],[2,2,2,2],color='b')
plt.annotate('this is (2,2)',xy=(2,2),xytext=(+60,+30),textcoords='offset points',fontsize=8,arrowprops=dict(arrowstyle='->',connectionstyle='arc3,rad=.2'))
plt.show()

Matplotlib子图的绘制

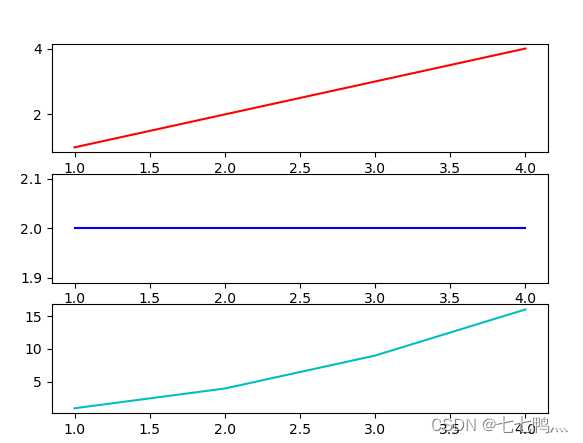

绘制一个多行单列的图像

这里以绘制一个3行1列的图像为例子

import matplotlib.pyplot as plt
plt.subplot(311)
plt.plot([1,2,3,4],[1,2,3,4],color='r')
plt.subplot(312)
plt.plot([1,2,3,4],[2,2,2,2],color='b')
plt.subplot(313)
plt.plot([1,2,3,4],[1,4,9,16],color='c')
plt.show()

311的解释第一个3代表这个图有三行子图，第二个1表示每行只有一列子图，第三个1表示绘制的图像是第几个展示的图像

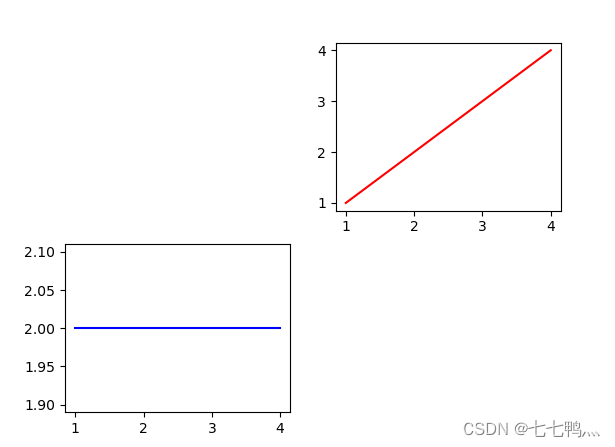

绘制一个多行多列的图像

这里以绘制一个2行2列的图像为例子

import matplotlib.pyplot as plt
plt.subplot(222)
plt.plot([1,2,3,4],[1,2,3,4],color='r')
plt.subplot(223)
plt.plot([1,2,3,4],[2,2,2,2],color='b')
plt.show()

222解释，第一个2表示有两行，第二个2表示每行有两列，第三个2表示是第二个图像

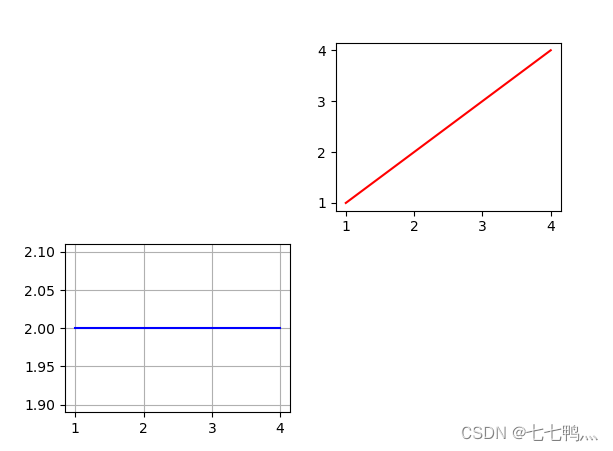

显示格子(方便确定坐标)

import matplotlib.pyplot as plt
plt.subplot(222)
plt.plot([1,2,3,4],[1,2,3,4],color='r')
plt.subplot(223)
plt.plot([1,2,3,4],[2,2,2,2],color='b')
plt.grid(True)
plt.show()

想要给那个子图添加格子，就要对应的子图下面调用grid（），单张图片的也同理

设置Matplotlib预设风格（图像背景，线条颜色等）

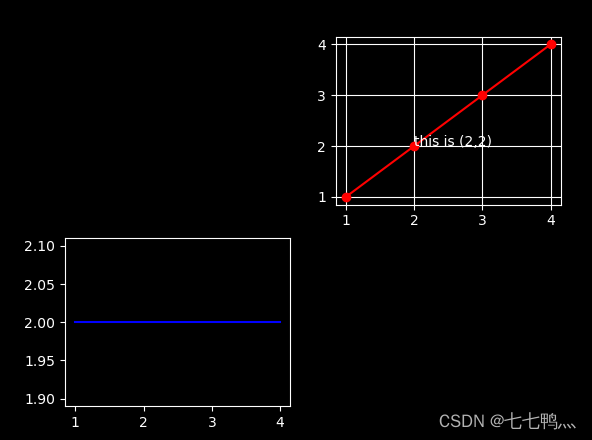

第一种（dark_background）

import matplotlib.pyplot as plt
plt.style.use('dark_background')
plt.subplot(222)
plt.plot([1,2,3,4],[1,2,3,4],color='r',marker='o')
plt.grid(True)
plt.text(2,2,"this is (2,2)")
plt.subplot(223)
plt.plot([1,2,3,4],[2,2,2,2],color='b')
plt.show()

风格的设置，要放在最上面。

其它风格的设置请参考我下面这篇文章

传送门：Matplotlib二十五种风格设置，及其对应效果展示

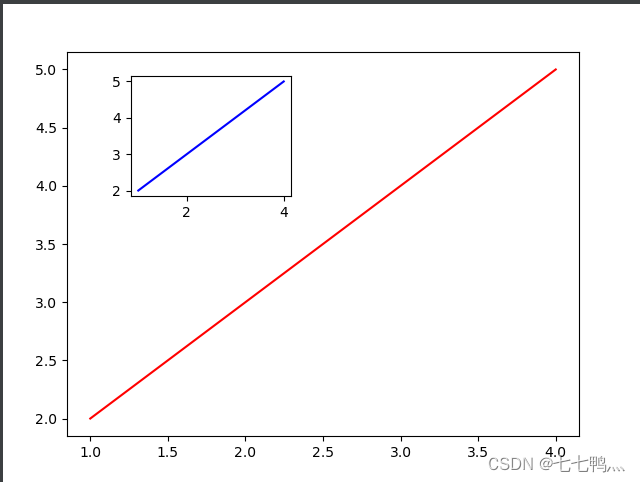

Matplotlib 图中图

import matplotlib.pyplot as plt
x=[1,2,3,4]
y=[2,3,4,5]
fig=plt.figure()
ax1=fig.add_axes([0.1,0.1,0.8,0.8])# left,bottom,width,height
ax1.plot(x,y,'r')
ax2=fig.add_axes([0.2,0.6,0.25,0.25])# left,bottom,width,height
ax2.plot(x,y,'b')
plt.show()
