本文介绍STM32F103xx芯片的GPIO重映射功能，通过软件配置AFIO寄存器，可将外设I/O功能如USART1_TX和USART1_RX从默认引脚PA9和PA10重映射到PB8和PB7，实现引脚功能灵活配置，提升芯片外设I/O功能数量和布局灵活性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

为了使芯片的外设 I/O 功能的数量达到最优，可以把一些复用功能重新映射
到其他两个不同的引脚上。这可以通过软件配置相应的寄存器来完成(参考 AFIO
寄存器描述)。为 STM32F103xx 芯片(注意只有 100 个引脚，
STM32 技术开发手册
在这里插入图片描述

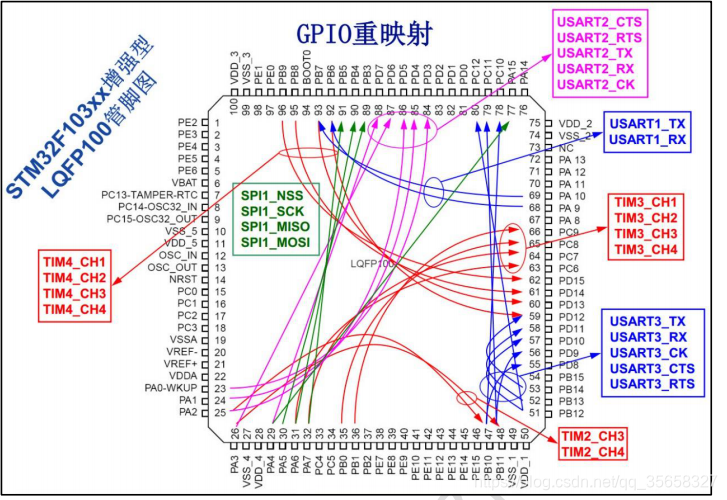

图 9-12 GPIO 重映射
比如原来系统默认 USART1_TX 和 USART1_RX 这两个功能引脚是对应 PA9 和
PA10 的，通过 GPIO 重映射后可以被设置为 PB8 和 PB7 这两个引脚，这个设置过
使用 GPIO 重映射功能，编程是要特别注意开启端口复用功能(AFIO)时钟。
以上就是 GPIO 的基本内容了。
