Opencv——图像的处理

灰度图像输出：

import cv2 #opencv读取的格式是BGR
import numpy as np
import matplotlib.pyplot as plt#Matplotlib是RGB
%matplotlib inline

img=cv2.imread('miku.png')
img_gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
img_gray.shape

cv2.imshow("img_gray", img_gray)
cv2.waitKey(0)
cv2.destroyAllWindows()

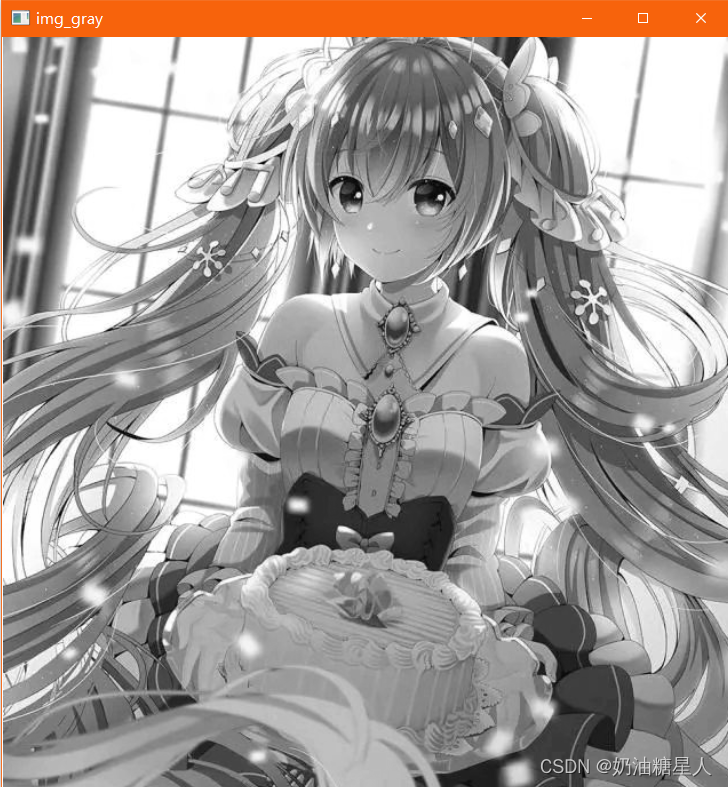

图片输出：

 将BGR格式图片转换为HSV格式，其中：

HSV

• H - 色调（主波长）。
• S - 饱和度（纯度/颜色的阴影）。
• V值（强度）

hsv=cv2.cvtColor(img,cv2.COLOR_BGR2HSV)

cv2.imshow("hsv", hsv)
cv2.waitKey(0)
cv2.destroyAllWindows()

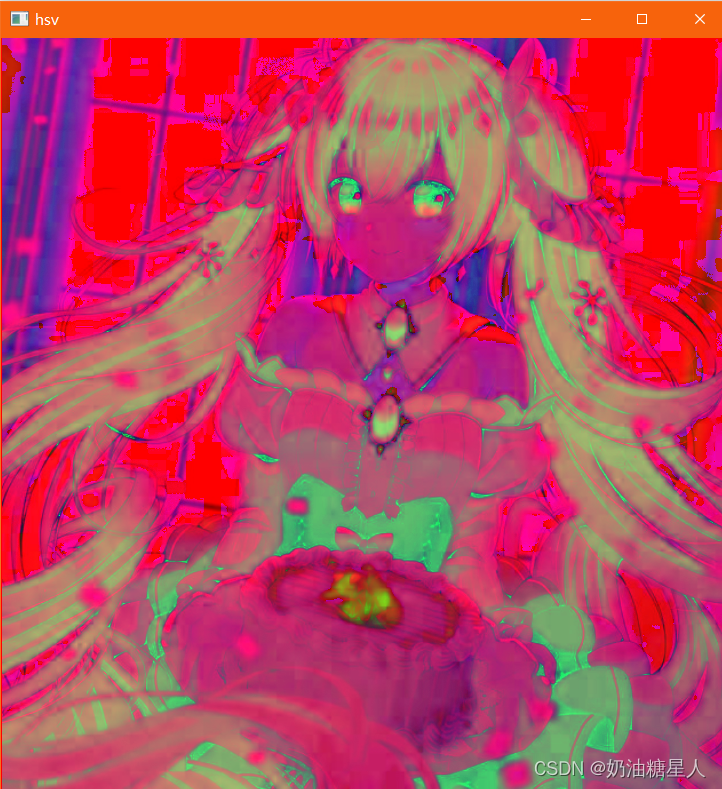

图片输出：

 图像阈值：

我们知道每个图片都由大量不同的像素点组成，像素点亮度范围0-255，阈值操作就是对符合范围的像素的阈值进行一个规定，比如所有高于127的统一设置为255，这样就是一个高亮的功能，_INV则是反向操作。

ret, dst = cv2.threshold(src, thresh, maxval, type)

• src： 输入图，只能输入单通道图像，通常来说为灰度图

• dst： 输出图

• thresh： 阈值

• maxval： 当像素值超过了阈值（或者小于阈值，根据type来决定），所赋予的值

• type：二值化操作的类型，包含以下5种类型： cv2.THRESH_BINARY； cv2.THRESH_BINARY_INV； cv2.THRESH_TRUNC； cv2.THRESH_TOZERO；cv2.THRESH_TOZERO_INV

• cv2.THRESH_BINARY 超过阈值部分取maxval（最大值），否则取0

• cv2.THRESH_BINARY_INV THRESH_BINARY的反转

• cv2.THRESH_TRUNC 大于阈值部分设为阈值，否则不变

• cv2.THRESH_TOZERO 大于阈值部分不改变，否则设为0

• cv2.THRESH_TOZERO_INV THRESH_TOZERO的反转

ret, thresh1 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY)
ret, thresh2 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)
ret, thresh3 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TRUNC)
ret, thresh4 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO)
ret, thresh5 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO_INV)

titles = ['Original Image', 'BINARY', 'BINARY_INV', 'TRUNC', 'TOZERO', 'TOZERO_INV']
images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]

for i in range(6):
    plt.subplot(2, 3, i + 1), plt.imshow(images[i], 'gray')
    plt.title(titles[i])
    plt.xticks([]), plt.yticks([])
plt.show()

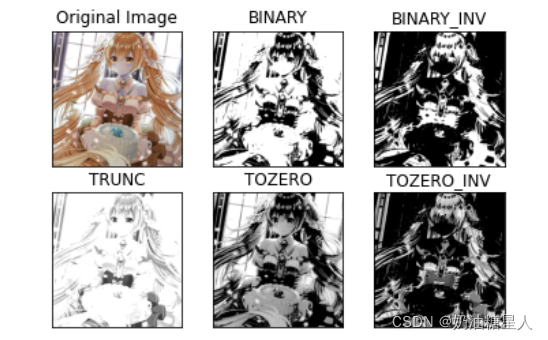

图片输出：

由图可以看出，黑白对比度比较高，而_INV则是反向操作。

图像平滑处理 ：

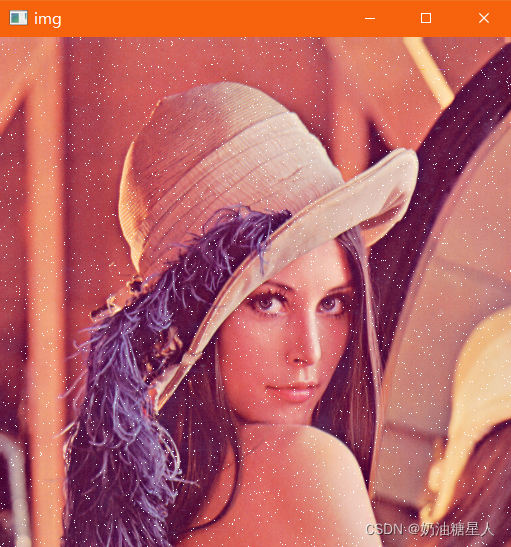

某些图片可能会出现一些噪音点，这时候我们需要通过滤波平滑处理处理噪音点。

 均值滤波：

# 均值滤波
# 简单的平均卷积操作
blur = cv2.blur(img, (3, 3))

cv2.imshow('blur', blur)
cv2.waitKey(0)
cv2.destroyAllWindows()

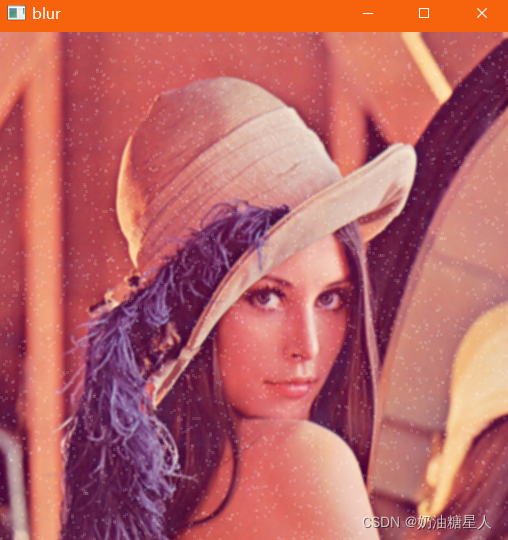

效果：

方框滤波：本质上其实和均值差不多，当进行归一化操作后就是均值滤波，注意，不进行归一化操作下，有可能会溢出，曝光

# 方框滤波
# 基本和均值一样，可以选择归一化
box = cv2.boxFilter(img,-1,(3,3), normalize=True)

cv2.imshow('box', box)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 方框滤波
# 基本和均值一样，可以选择归一化,容易越界
box = cv2.boxFilter(img,-1,(3,3), normalize=False)

cv2.imshow('box', box)
cv2.waitKey(0)
cv2.destroyAllWindows()

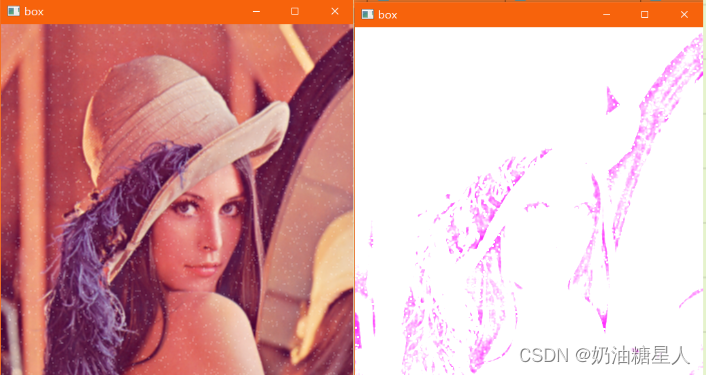

效果：图一归一化与均值几乎无差别，图二大量像素越界。

 高斯滤波：

# 高斯滤波
# 高斯模糊的卷积核里的数值是满足高斯分布，相当于更重视中间的
aussian = cv2.GaussianBlur(img, (5, 5), 1)

cv2.imshow('aussian', aussian)
cv2.waitKey(0)
cv2.destroyAllWindows()

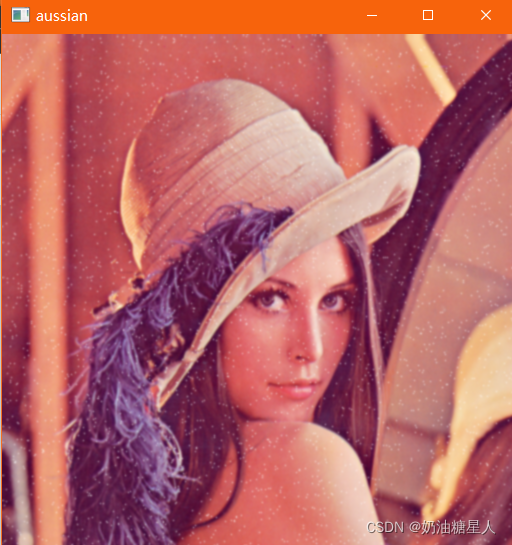

效果：

中值滤波：用中值代替，相当于直接忽略噪音点，效果最好

# 中值滤波
# 相当于用中值代替
median = cv2.medianBlur(img, 5)  # 中值滤波

cv2.imshow('median', median)
cv2.waitKey(0)
cv2.destroyAllWindows()

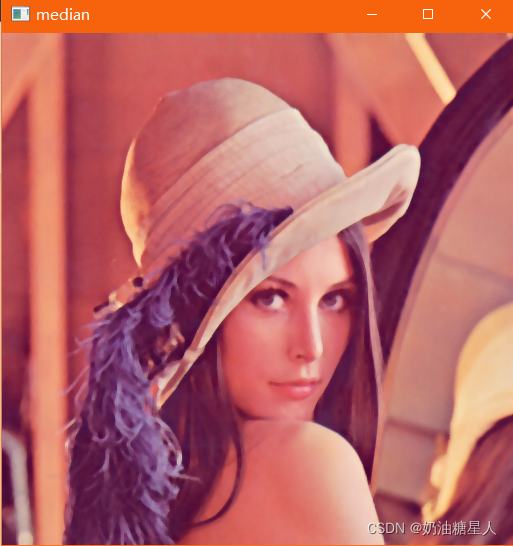

 效果：

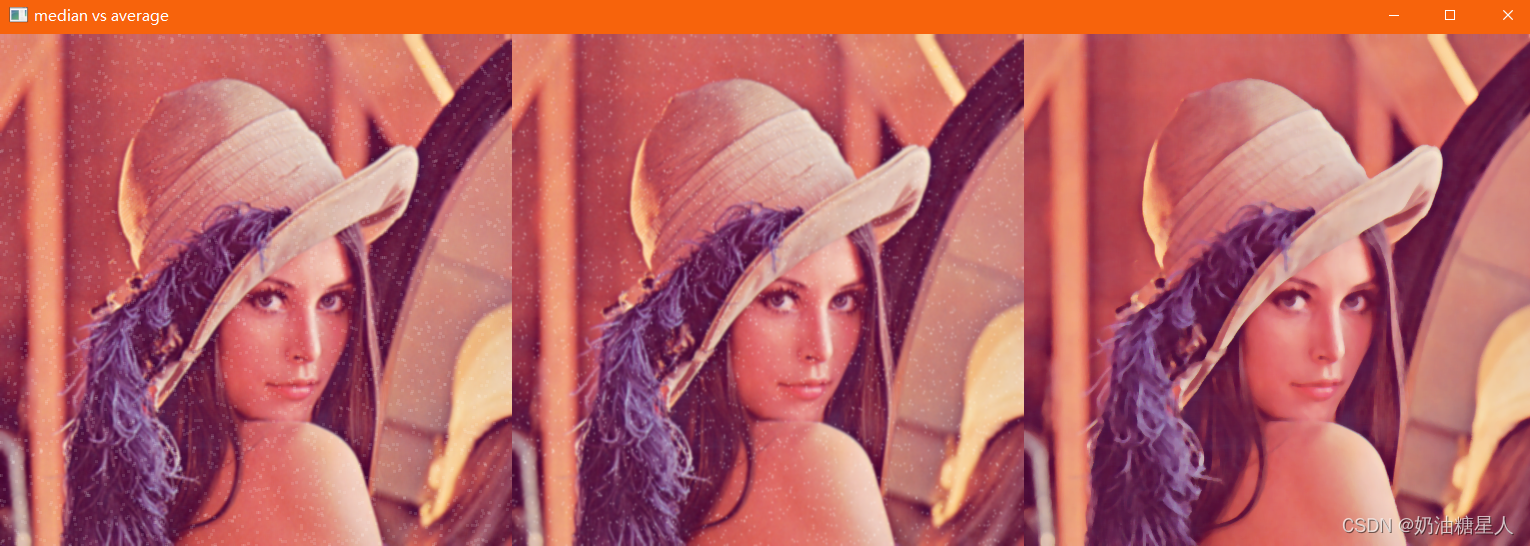

所有滤波的效果对比：



滤波操作需要卷积知识，详细知识点请点击：
