在Centos7服务器上安装Annaconda+CUDA10

首先保证显卡驱动是有的

  1. 安装Annaconda,直接bash运行sh文件,不能运行的话用chmod +x更改读写权限,注意anaconda安装会询问是否加入环境变量

    Do you wish the installer to prepend the Anaconda3 install location
    to PATH in your ~/.bashrc ? [yes|no]
    [no] >>> yes

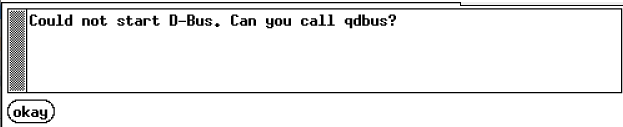

    一般人的教程会让你输入yes自动加入环境变量,但是centos7貌似并不行,因为这会导致tigervnc出错误!你重新创建一个vncserver的实例,会发错黑屏,并显示Could not start D-bus. Can you call qdbus?
    在这里插入图片描述
    我为什么发现了这个错误,因为我发现安装完anaconda以后vnc不能正常通信了,然后把anaconda自动加入的环境变量注释以后,又可以使用了,但是不能使用conda命令了,我猜这是有解决方法的,因为另一台linux服务器可以共同使用conda和vnc,哪位大佬懂的话叫教我一下,我目前想到的解决方法是:
    先加入环境变量,然后注释掉,注释掉以后source ~/.bashrc就可以创建新的可以使用的vncserver,然后再把环境变量的注释删掉以后重新source,这样就可以使用conda命令了,同时刚才创建的vnc实例也还可以运行

    造成这个问题的原因参考:
