【Pytorch】17. 卷积

MLP和CNN

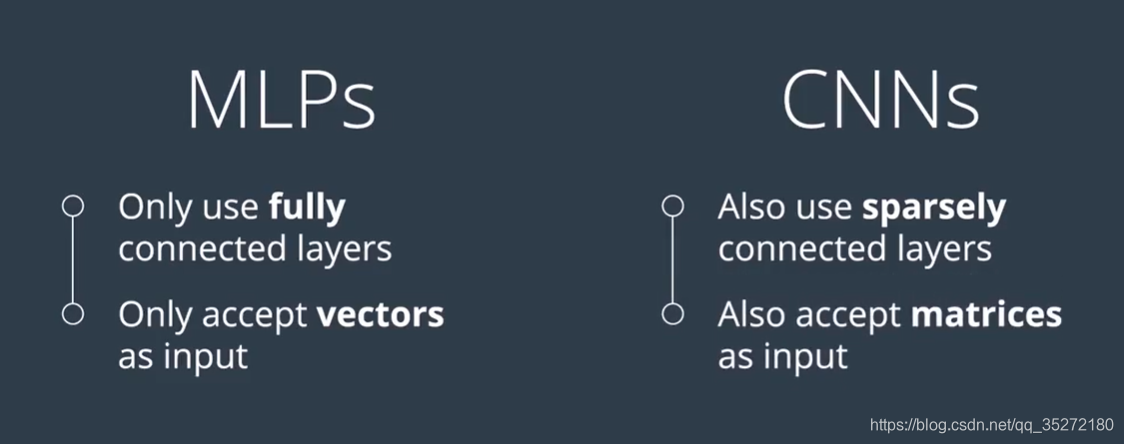

我们之前用到的数据集是MNIST，这是一个很规整的数据集，但是实际情况中我们经常会遇到不那么clean的数据，比方说数字在网格的任何位置，或者颜色有变化。这对MLP多层感知机来说就很复杂了。这类图片对于CNN来说就很简单了

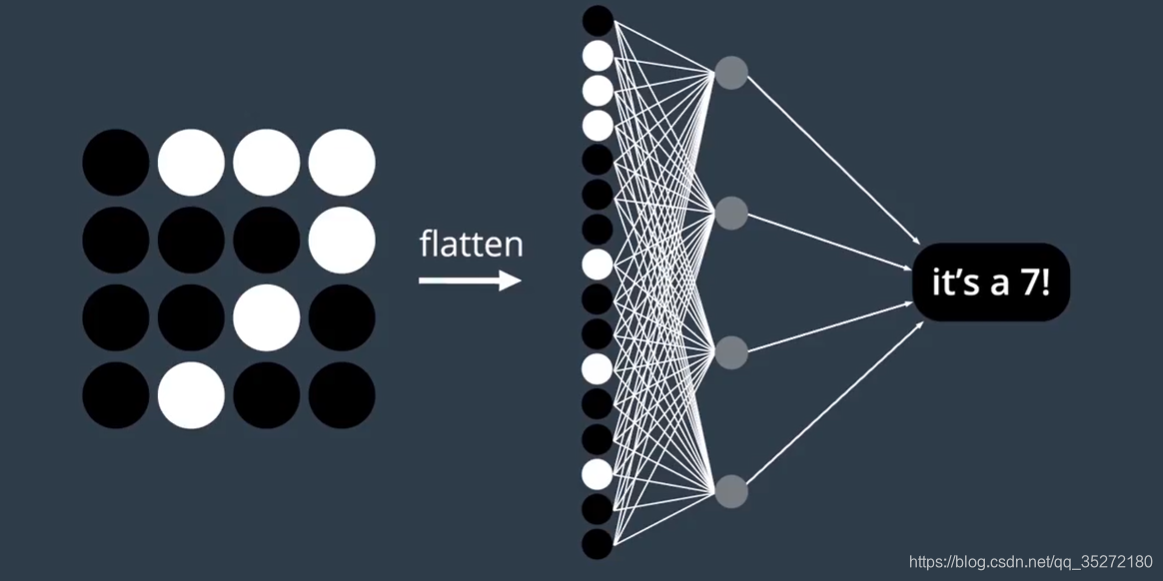

举个例子，这里是一个4×4的图片，如果是MLP的话，需要将图片进行flatten，然后中间有隐藏层，稠密相连，也就是dense connection，

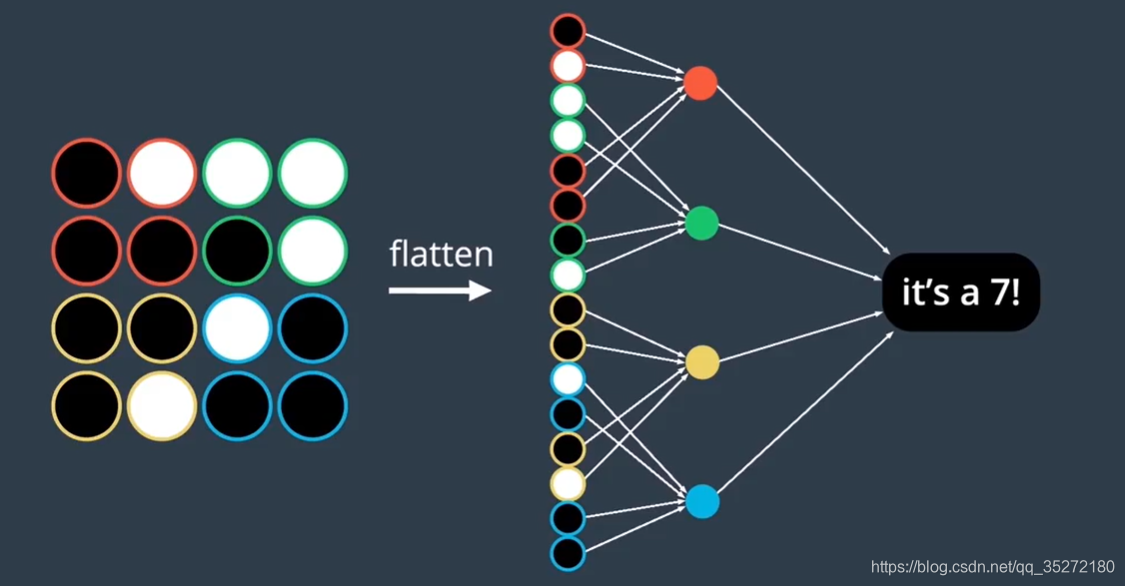

仔细看NLP，就会发现有很多多余的相连，每个隐藏节点都需要与原始图像的每个像素相连吗？或许不是，将原图分成四个部分，分别用不同的颜色表示。那么每个隐藏节点可能只与这四个区域中的某个区域的像素相连，每个隐藏节点只看到原始图像的1/4。这就是局部连接 locally connected，比密集连接（dense connected）少了很多参数。

而且这样的方式还有一个好处，比方说下图，不管这个猫🐱出现在哪里，局部相连的方式工作量都不会太大，这慢慢的就朝着卷积层的概念走入了。

MLP和CNN的区别

过滤器和卷积层

卷积层可以保留空间信息，也就是2D的信息，而MLP只能看到1D的信息。

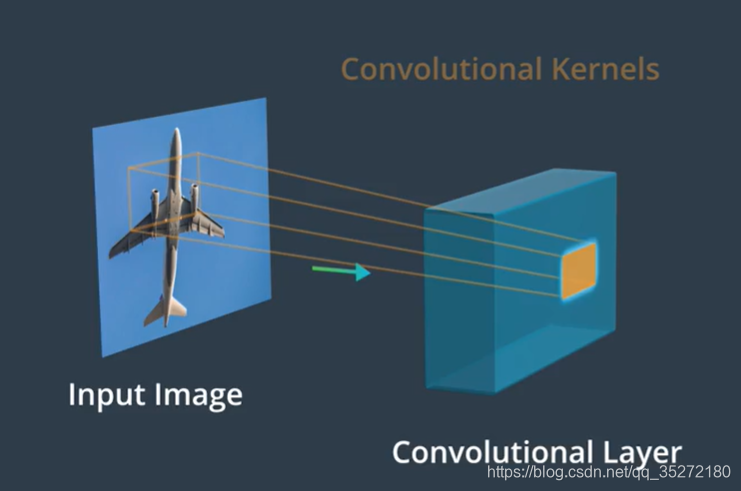

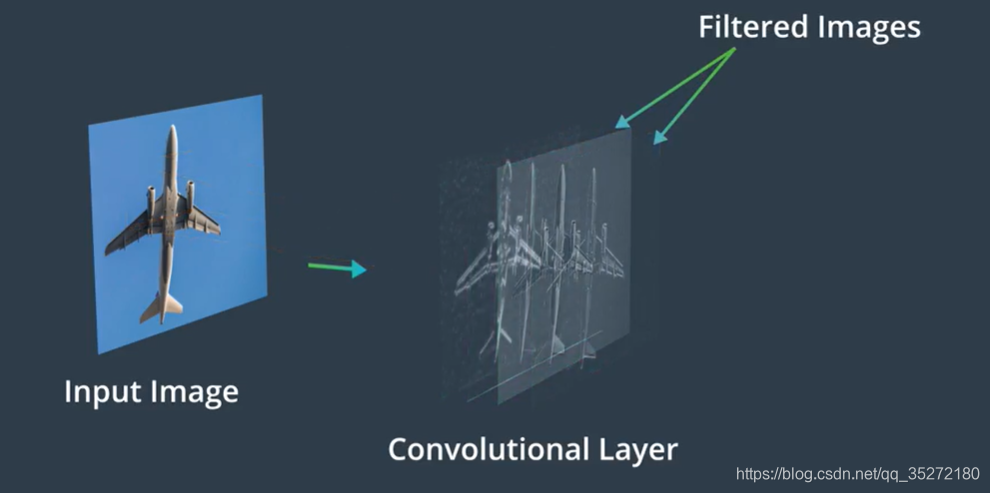

图像经过卷积层，卷积层（convolutional layer）有很多过滤器（filters），也叫做卷积核（convolutional kernels）

经过过滤的图像具有不同的外观，过滤器提取到了不同的特征

图像频率

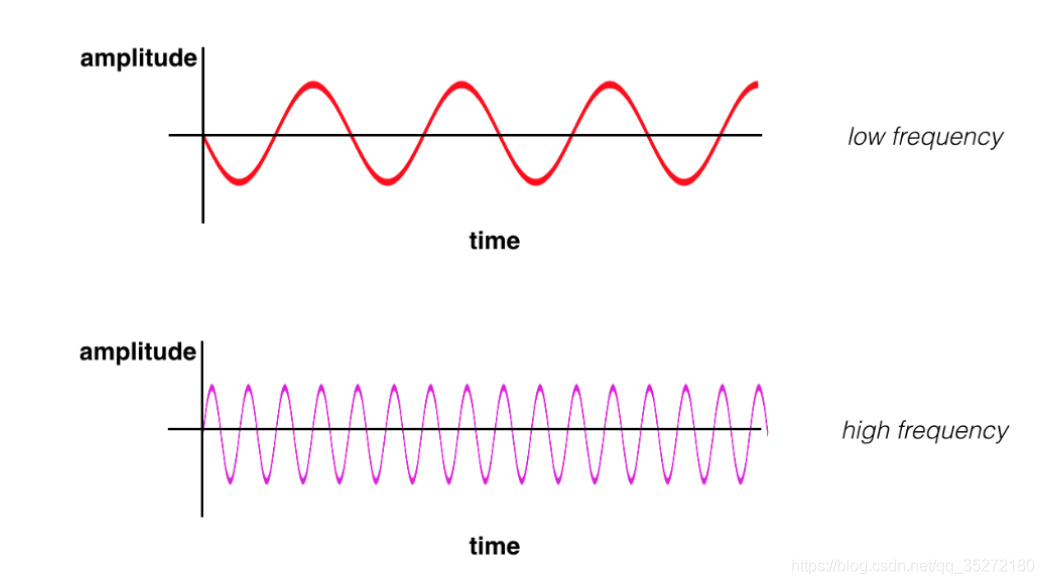

我们很容易理解声音频率的含义。高频是指音调很高的声音，例如小鸟唧唧声或小提琴的声音。低频是指音调很低的声音，例如浑厚的嗓音或低音鼓。声音频率实际上是指声波的振动速度；振动通常用周期 (Hz) 衡量，高音调由高频声波组成。下图显示了低频和高频声波示例。y 轴是振幅，表示声压，对应于听到的声音响度；x 轴是时间。

（上图）低频声波（下图）高频声波。

高频和低频

同样，图像频率是指变化速率。那么，图像变化是什么意思呢？图像在空间里发生变化。高频图像是指强度变化很大，亮度从一个像素到另一个像素变化很快。低频图像是指亮度相对一致或变化很慢。举个例子。

高频和低频图像大多数图像既有高频部分，又有低频部分。在上图中，丝巾和条纹衬衫部分是高频图案；此部分非常快速地从一个亮度变成另一个亮度。在此图的更上方，我们看到天空和背景变化很缓慢，称为平滑的低频图案。

高频部分还对应于图像中的对象边缘，有助于我们分类这些对象。

高通滤波器

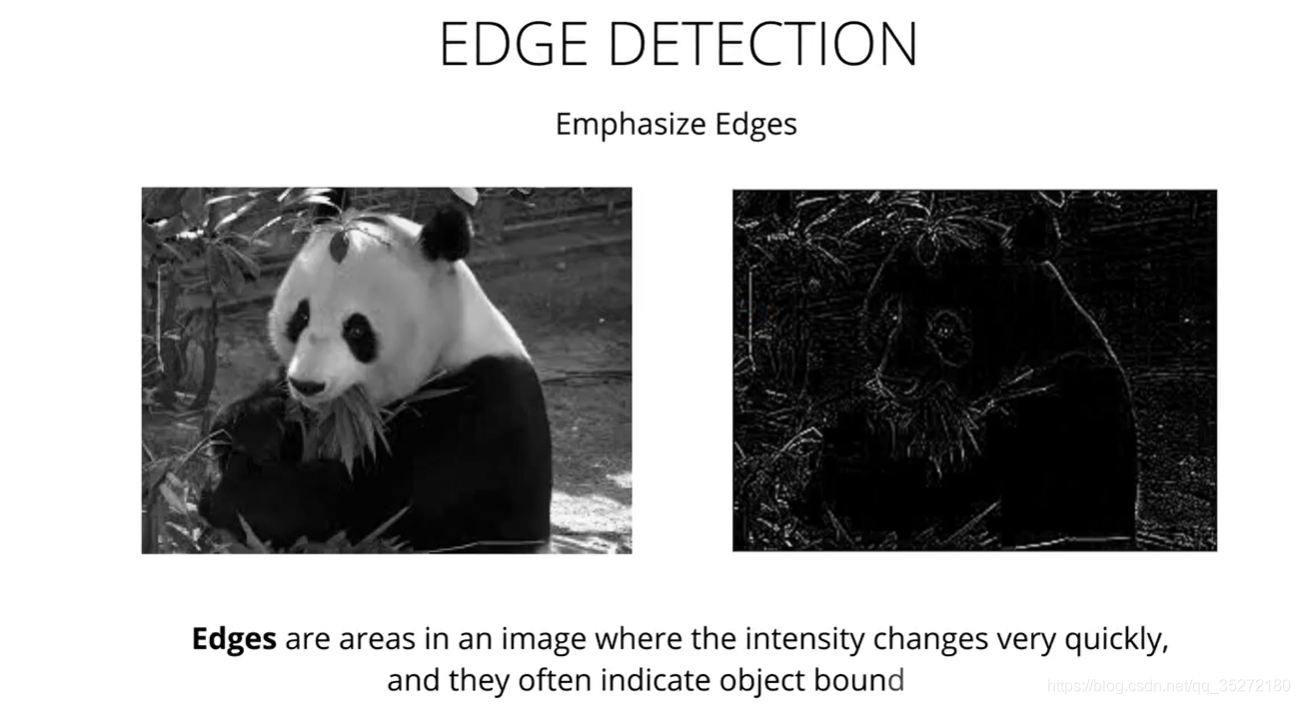

高通滤波器的目的就是把图片中明暗变化比较明显的部分显现出来，例如下图方框中的部分

经过滤波之后，这张图片就会变成右边这样，那些明暗变化不明显的部分，就变黑了，明暗变化明显的部分就显现出来了

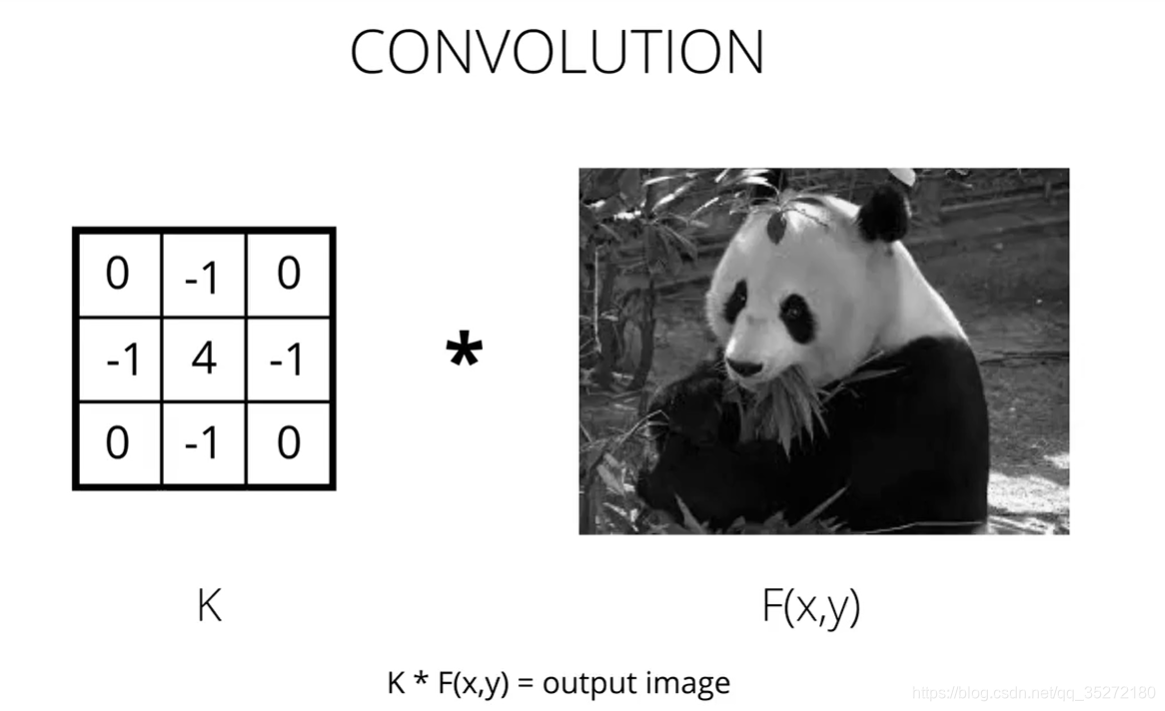

接下来介绍原理，这里用来滤波的核是一个矩阵，也就是一个卷积核，以检测边缘的高通滤波器为例，3×3的矩阵，和为0，这很关键，因为这类滤波器就是计算相邻像素的差异。这样可以把那些明暗没有变化的区域的值变为0，

代码：用边缘滤波器对图像进行滤波

这里用到了opencv的库，OpenCV 是一个计算机视觉和机器学习软件库，包括很多常见的图像分析算法，可以帮助我们构建很多很棒的自定义计算机视觉应用。首先，它提供了一系列工具，可以帮助我们处理图像和选择感兴趣部分。

从 Github 克隆代码库，再打开 convolutional-neural-networks > conv-visualization 文件夹里的 notebook custom_filters.ipynb。你可以使用 git clone https://github.com/udacity/deep-learning-v2-pytorch.git 下载代码库

卷积操作用cv2.filter2D

import matplotlib.pyplot as plt
import matplotlib.image as mpimg

import cv2
import numpy as np

%matplotlib inline

# Read in the image
image = mpimg.imread('data/curved_lane.jpg')

plt.imshow(image)



# Convert to grayscale for filtering
gray = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)

plt.imshow(gray, cmap='gray')



# Create a custom kernel

# 3x3 array for edge detection
sobel_y = np.array([[ -1, -2, -1],
                   [ 0, 0, 0],
                   [ 1, 2, 1]])

## TODO: Create and apply a Sobel x operator
sobel_x = np.array([[ -1, 0, -1],
                   [ -2, 0, 2],
                   [ -1, 0, 1]])

# Filter the image using filter2D, which has inputs: (grayscale image, bit-depth, kernel)
filtered_image = cv2.filter2D(gray, -1, sobel_y)

plt.imshow(filtered_image, cmap='gray')
