基于PG与PostGIS搭建实时矢量瓦片服务

在PG相关分享上已经分享过两次关于PG与PostGIS做实时矢量切片这块的内容了。这次写几篇博客来分享这块的知识。

矢量瓦片（MVT）

本文中提到的矢量瓦片为Mapbox Vector Tile格式，简称MVT。

MVT标准

MVT标准参考Mapbox官方文档。传送门链接

矢量瓦片优势

  1. 可以支持高分辨率屏幕的显示
  2. 地图渲染在前端，可以支持一套数据随意更改配图方案，解决传统栅格瓦片动态样式上的问题
  3. 要素查询可以在前端进行
  4. 保持了矢量数据的优势，同时采用切片方式又提高了传输上的效率

实时矢量瓦片

顾明思议，矢量瓦片不在使用工具线下进行预先切片，采用即时浏览即时传输矢量瓦片。

为什么要有实时的矢量瓦片

采用实时切的矢量瓦片可以做到数据编辑功能。如果采用预先切片方式，那么在数据编辑后，浏览的数据还是旧的数据，做到实时的矢量瓦片后，编辑数据之后浏览到的矢量瓦片就是最新数据。这样就可以解决数据编辑后瓦片不是最新的问题。

PostGIS中矢量切片相关函数

本文介绍使用PG+PostGIS来做到实时的矢量瓦片，在实战之前先介绍几个用到的矢量瓦片相关的函数。

主要函数：

  • ST_AsMvtGeom 将Geom转化为MVT的geom
  • ST_AsMVT 将geom转换为MVT数据
  • ST_TileEnvelope(3.0以上支持） 根据行列号获取Envelope

辅助函数：

  • ST_Transform 坐标转换函数，用它可以做到支持任何坐标系的矢量瓦片
  • ST_Simplify 简化，用它来做线或者面的简化
  • ST_SimplifyPreserveTopology 与简化类似

实战

思路：

  • 前端地图库浏览时，将请求URL传到后台
  • 后端实现URL的服务，根据x、y、z获取对应范围数据，使用sql查询到数据返回给前端

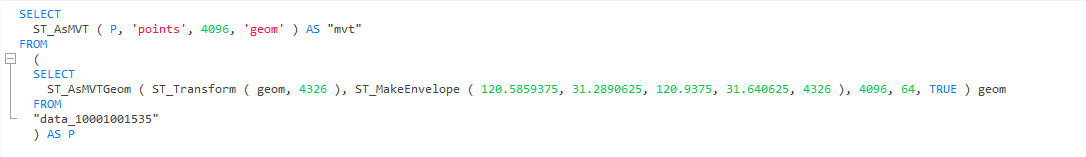

只有点层的SQL语句

点的矢量切片

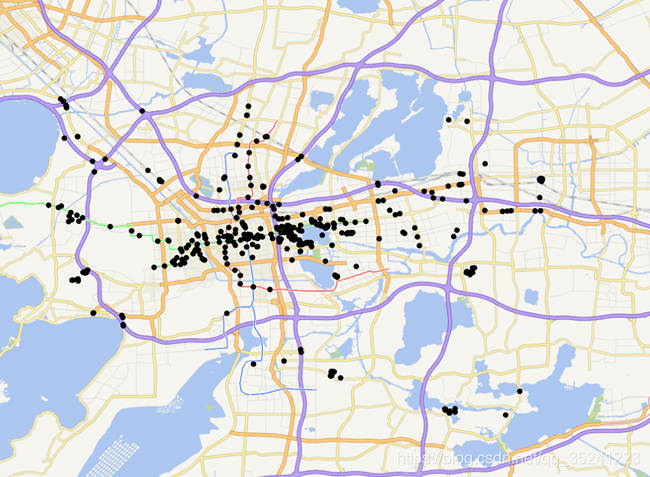

效果

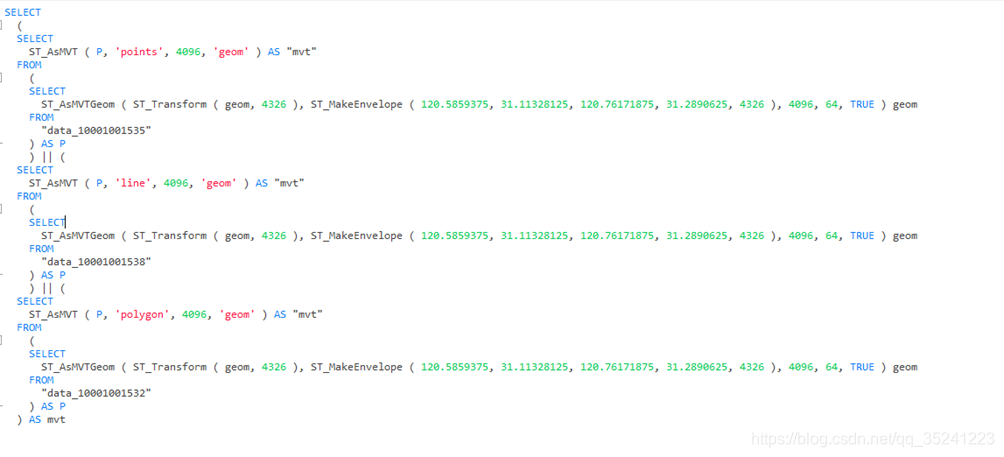

点、线、面层在一起的SQL

点线面

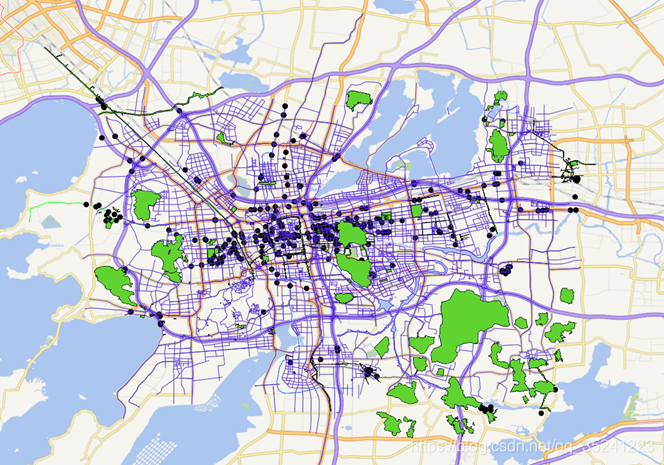

点线面效果

写在最后

  • 本文先介绍如何使用PG+PostGIS生成矢量瓦片。后续会写几篇一些小的优化技巧，用来支持大数据量下的浏览，欢迎关注。

  • 本人写了后端服务以及前端浏览（mapboxgljs）的源代码，后端服务使用Go与Node.js分别实现了一遍，以下附上源代码地址，github链接觉得有用动动手给个star。

  • 在分享会上的PPT分享给大家，传送门
