STM32 BootLoader 刷新项目 (二) 方案介绍

STM32 Customer BootLoader 刷新项目 (二) 方案介绍

1. 需求分析

首先在开始编程之前，我们先详细设计一下BootLoder的方案。

本项目做的BootLoader是在STM32自带的启动一级boot上加了一层，即为二级Boot，其是专门为客户自定义的启动过程中操作软件的后门。主要作用是更新MCU中的软件，在正常启动过程中，CB刷新整个控制器中的软件。

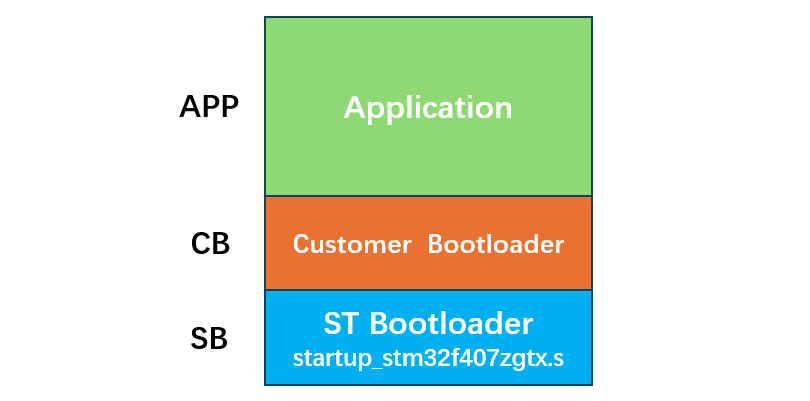

整个软件的代码块如下图所示，最下一层是SB（ST自带的Boot），这里面初始化异常向量表，初始化堆栈和RAM。

第二层是CB（客户定制化的Boot），这里面主要是执行客户所定义的启动逻辑，其中包括刷新整个控制器中的软件，获取软件版本号，擦除指定Sector的代码，使能读/写Flash保护，跳转到指定地址。还可以根据需求进行定制化实现。

第三层是APP应用，是实现控制器中的控制逻辑。

下图是CB的架构图，整个刷新和操作MCU都是通过USART来操作，其中USART1是主要和MCU进行通信、刷新和发送命令的串口，而USART2是Debug 端口，只在调试的时候使用用来输出打印信息，开发阶段完成后，USART2则不再使用。

2. STM32 Memery介绍

对于实现客户化的BootLoader，对于整个Flash空间，可以从下图中看出，地址范
