如何绘制凸包四边形的抛面线

问题描述：

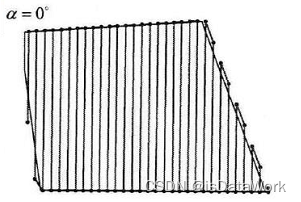

 如上图所示，给定四边形的四个点位，同时告知抛面线的角度
计算，抛面线的点位，以及总长度。

函数设计：

function [Lines , Length]=getStripe(poly,angle,delta)
% 输入变量：
%poly 多边形点位数组
% angle 抛面线的角度
% delta 抛面线之间的
% 输出变量：
% Lines ：
% Length：抛面线总长

end


解决思路：

1、假设抛面线与Y轴平行的时候是0度，顺时针旋转角度为+

2、得到输入之后，先将多边形按照逆时针旋转这个角度（为了使抛面线使沿着Y轴绘制的）

3、将四个点组成4条直线，放在PolyLines变量里

4、然后获得PolyLines中 x 的最小值以及最大值

5、生成遍历序列 xmin:step:xmax
6、按照遍历序列进行遍历，找到每条线的上下两个Y点，然后组成两个点位，存储到Lines中

7、将得到的Lines按照反向旋转，回到之前的角度
8、绘制抛面线

9、求抛面线总长

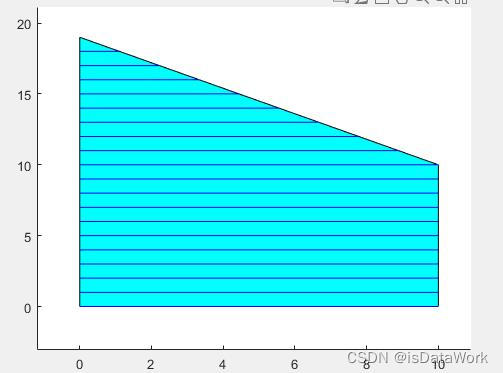

效果如下：
