【Arduino】使用 CH340G USB 转串口模块来为 Arduino Pro Mini 编程

引言

Arduino Pro Mini没有自带的USB接口，需要一个USB转串口模块来进行编程。

---

步骤

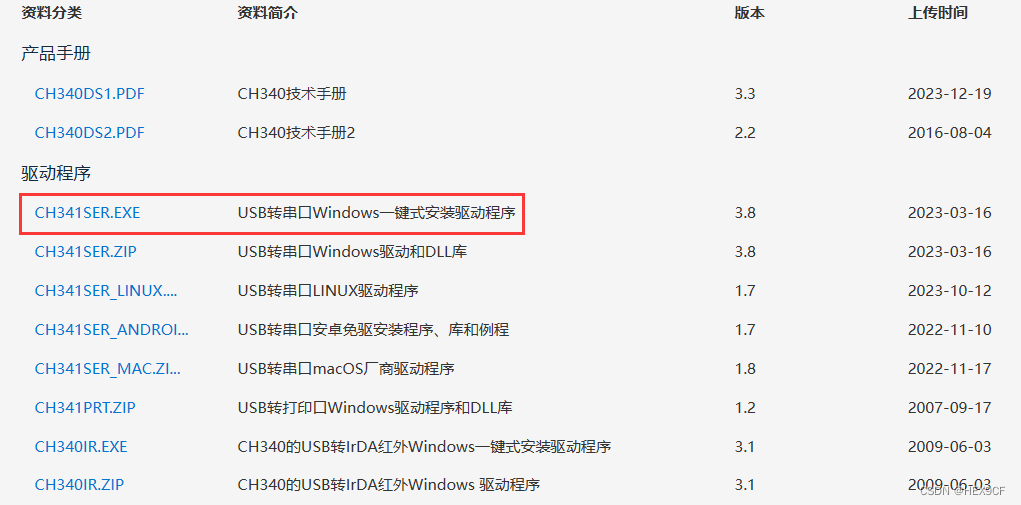

1. 下载CH341SER驱动
   https://www.wch.cn/search?t=all&q=CH340
   这里以Windows系统为例，下载名为CH341SER.EXE的文件。

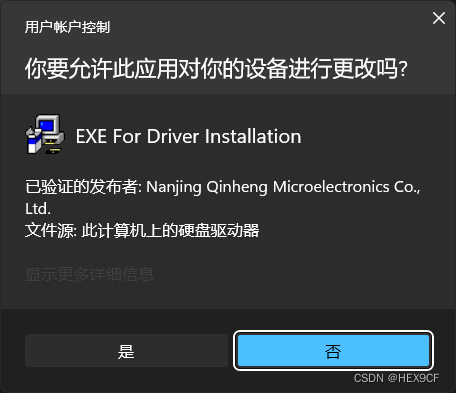

2. 用管理员权限运行CH341SER.EXE
   下载完成后，找到这个.exe文件，并以管理员权限运行。

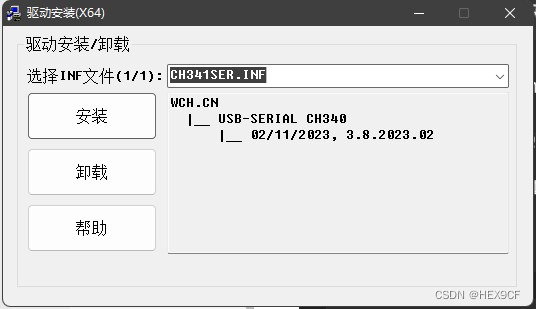

3. 安装驱动程序
   运行CH341SER.exe文件后，点击"安装"按钮，然后等待驱动程序安装完成。

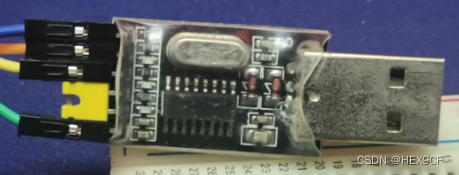

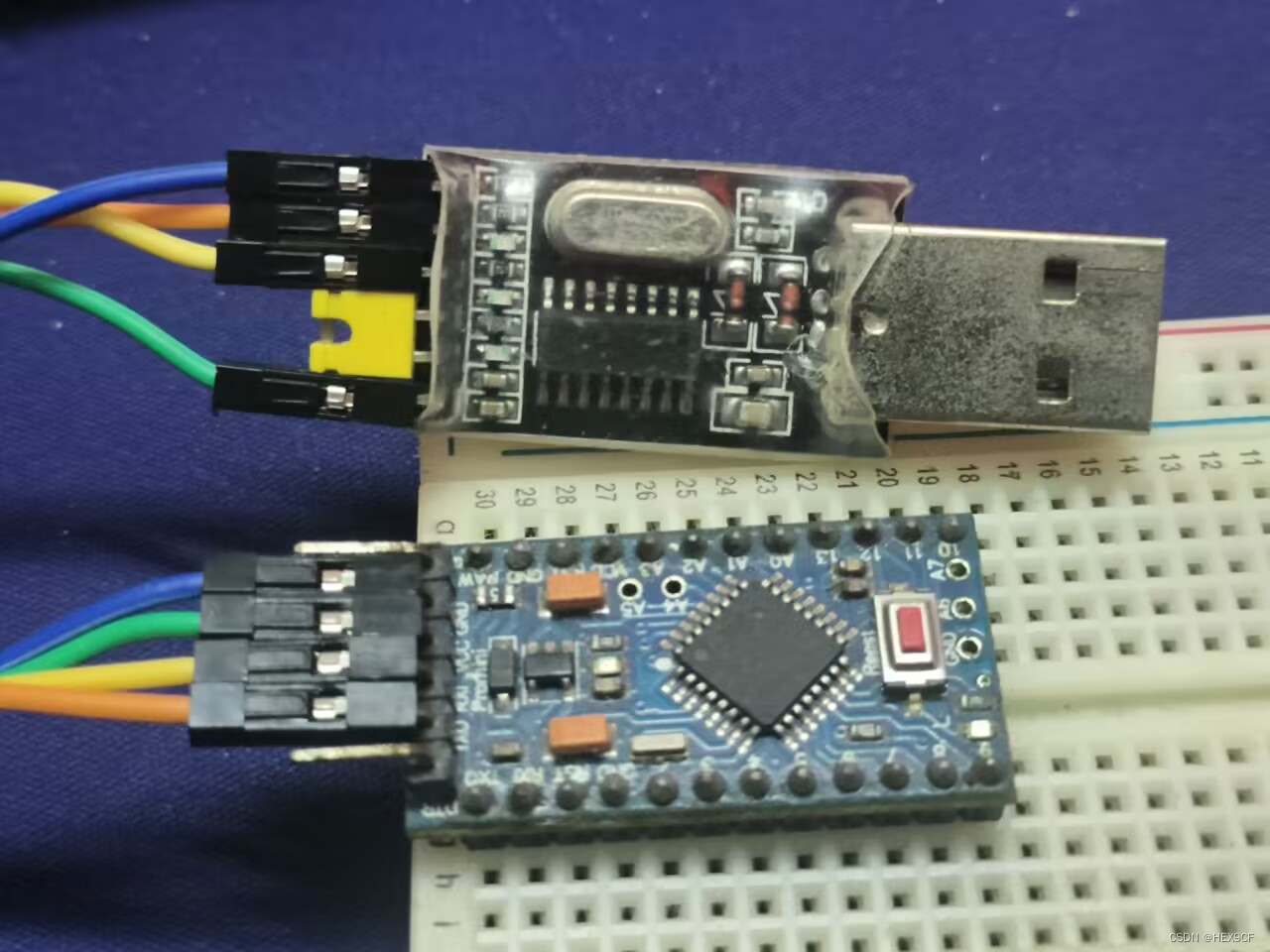

4. 将CH340G USB转串口模块和Arduino Pro Mini连接
   按照下面的方式进行连接：

   • CH340G RX -> Arduino Pro Mini TX
   • CH340G TX -> Arduino Pro Mini RX
   • CH340G VCC -> Arduino Pro Mini VCC
   • CH340G GND -> Arduino Pro Mini GND

   在将CH340G接入电脑前，一定要仔细检查有没有正确连接！！！


5. 查看设备管理器
   下载并安装驱动后，应该能在Windows设备管理器中看到CH340G设备。


6. 设置开发板
   打开Arduino IDE，选择正确的开发板型号（Arduino Pro or Pro Mini），选择正确的处理器（如果Arduino Pro Mini是5V/16MHz版本，那么应该选择"ATmega328P (5V, 16 MHz)"），然后选择你的CH340G设备对应的端口。

7. 上传代码
   点击"上传"按钮，Arduino IDE会自动编译代码并上传到Arduino Pro Mini。
