文章详细阐述了ESP8266模块在TCP和UDP模式下的配置步骤，包括AP和STA模式下的服务器和客户端设置。重点讨论了IP地址、端口号的管理和AT指令的使用，如CIPSTART、CIPMUX、CIPSEND等，以及如何处理多连接和断开重连的情况。还提到了透传模式在数据传输中的作用和异常情况的处理策略。

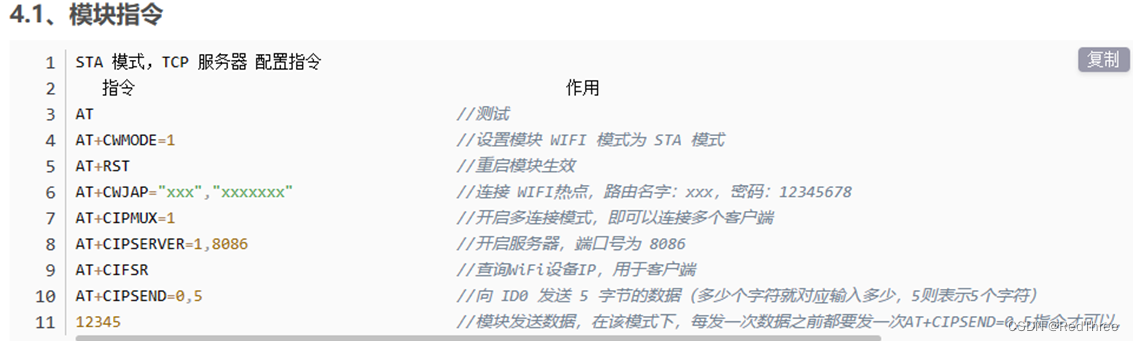

STA配置服务器流程:
加/r/n
AT+CWMODE=1
AT+RST
AT+CWJAP=“ATK-ESP8266”,“12345678”
AT+CIPMUX=1
AT+CIPSERVER=1,8086
AT+CIPSEND=0,2
发送2个字节

STA配置客户端流程:
加/r/n
AT+CWMODE=1
AT+RST
AT+CWJAP=“ATK-ESP8266”,“12345678”
AT+CIPMUX=0
AT+CIPSTART=“TCP”,“192.168.5.1”,8086
AT+CIPMODE=1
AT+CIPSEND
在这里插入图片描述

CIPSTATUS

在这里插入图片描述

在这里插入图片描述

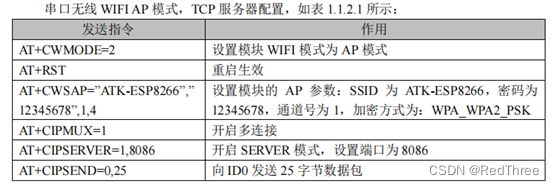

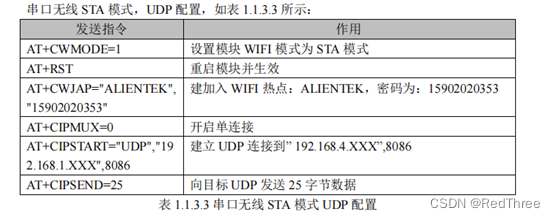

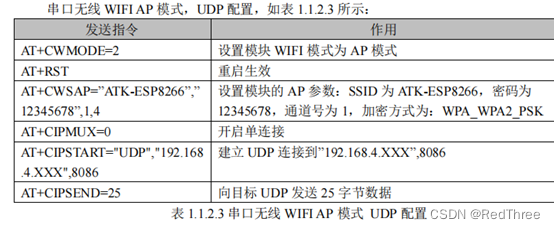

UDP配置问题.

在这里插入图片描述
在这里插入图片描述

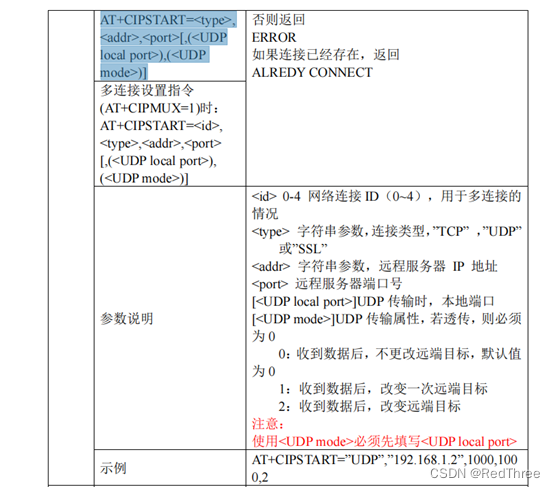

两者都差不多，但是AP+CIPSTART的指令的意思是，别人的ip和别人端口号，最后一个是自己的端口号，写了就可以固定，不写自动分配。
AT+CIPSTART=“UDP”,“192.168.5.2”,8080,8088

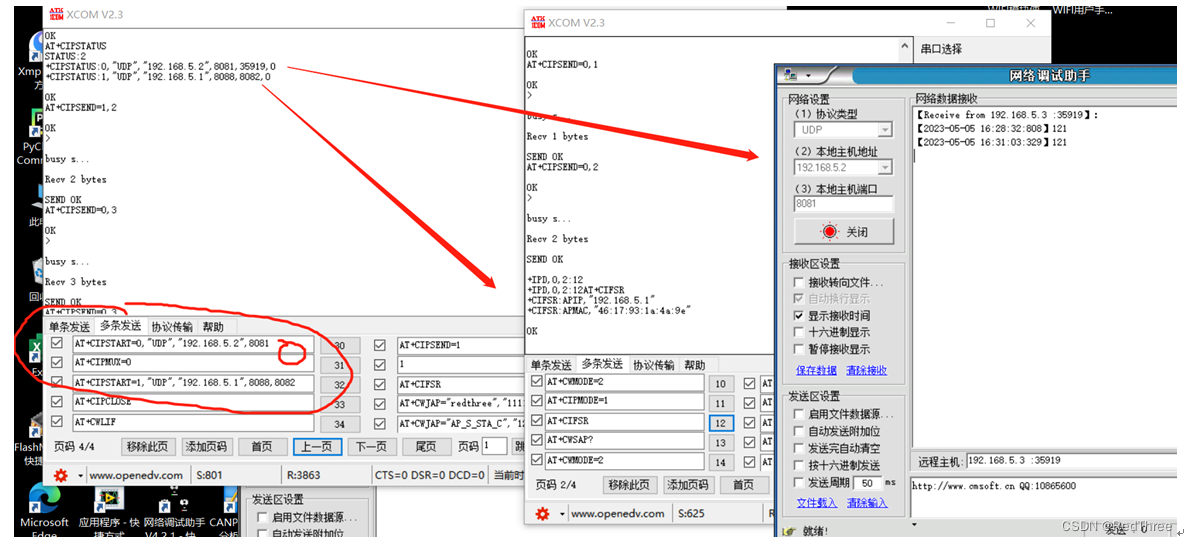

在这里插入图片描述

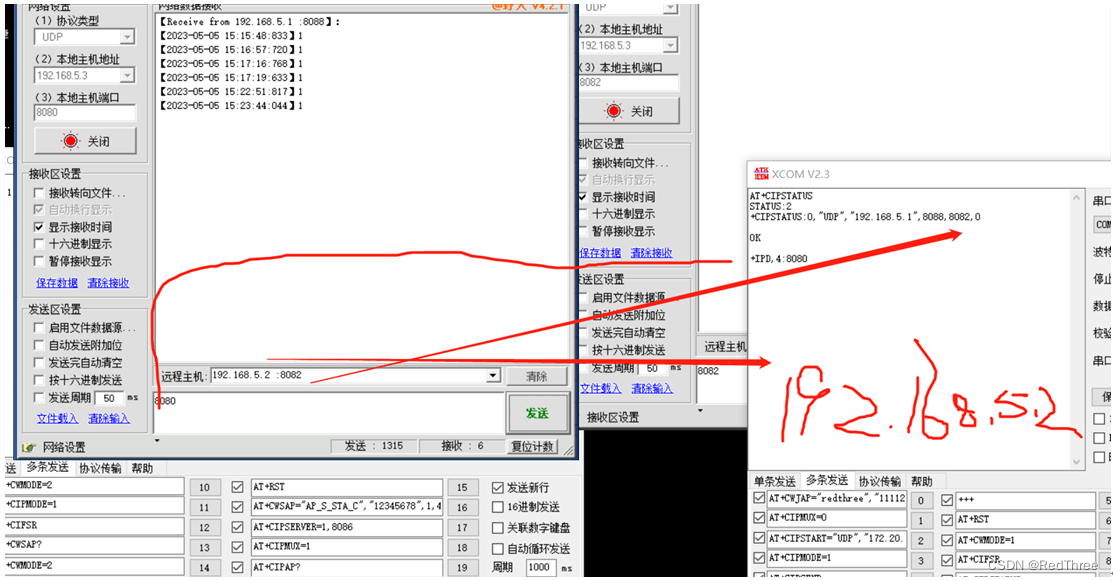

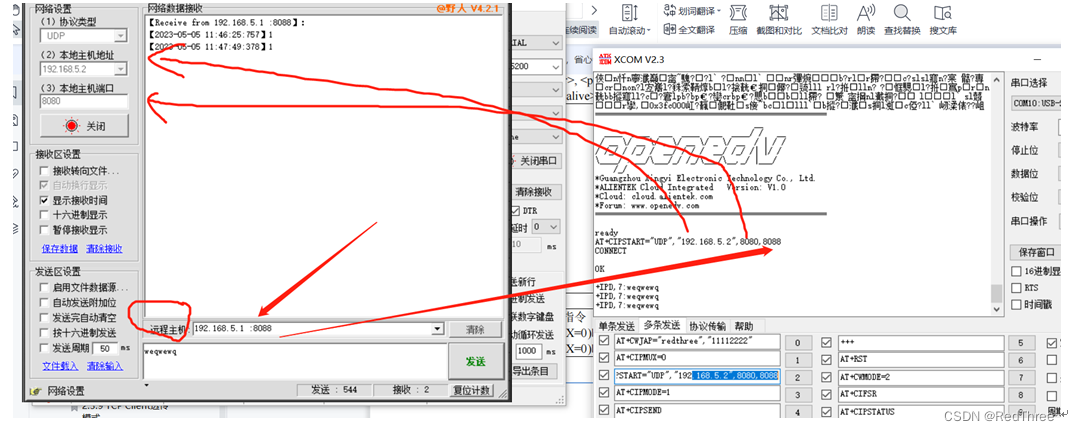

上位机打开了本地连接，端口号也知道了。模块才可以发送。因为我连接的就是
192.168.5.2",8080
在这里插入图片描述

在这里插入图片描述

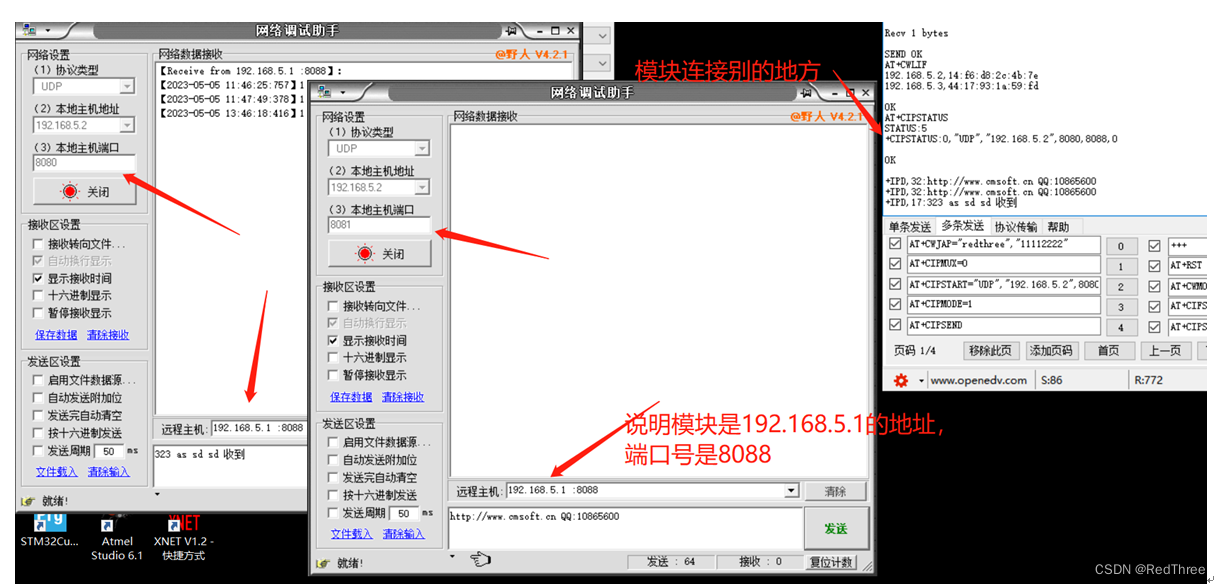

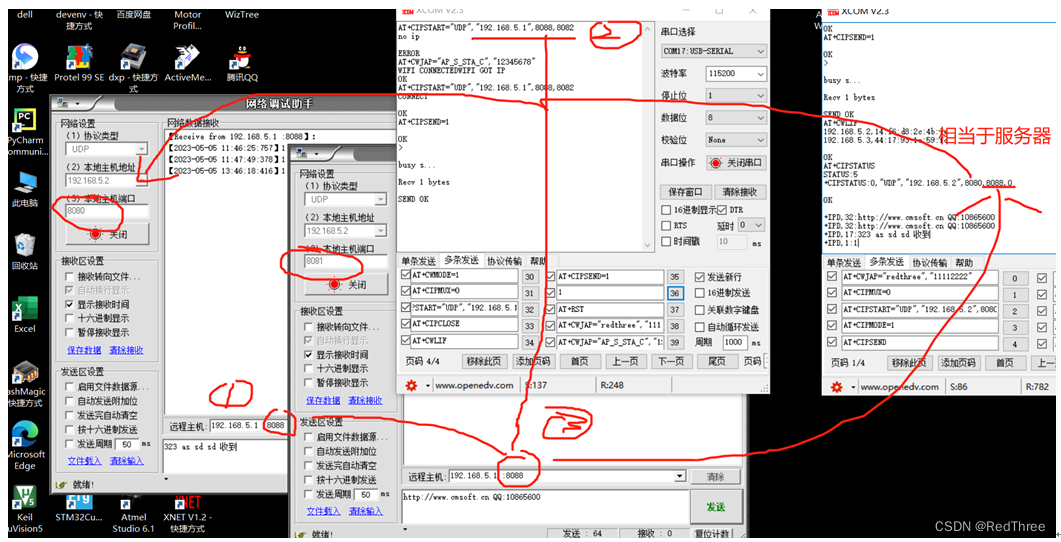

相当于服务器的模块，配置的是AP的UDP模式，然后让另一个模块以STA的UDP模式来连接AP，然后用电脑开了两个连接，类似客户端那样的。
可以看到电脑的上位机是需要设置远端的IP和端口号的，
不管是谁，都会使用AT+CIPSTART=, ,
[,(),()]
例如：AT+CIPSTART=“UDP”,“192.168.5.2”,8080,8088

IP是别人的IP，第一额端口号是别人的端口号，第二个端口号才是自己的端口号，不配置自己的话，会自动分配。

现在的问题就是怎么知道对方的IP地址呢。
方法1：AT+CIPSTATUS

方法2：
AT+CIPDINFO=1，接收数据时
接收网络数据时是否提示对端 IP 和端口

方法3：
AT+CWLIF
AP下可以使用，查看接入设备的IP和MAC

有坑，这只能显示出自动分配的IP

方法4：
电脑不静态，模块使用静态IP，
电脑模块上电都需要电脑电机接入，这样模块才能接入到电脑进行点对点通信。

注意：
不是点对点的话，有时候会丢包，即用192.168.4.255

在这里插入图片描述
在这里插入图片描述

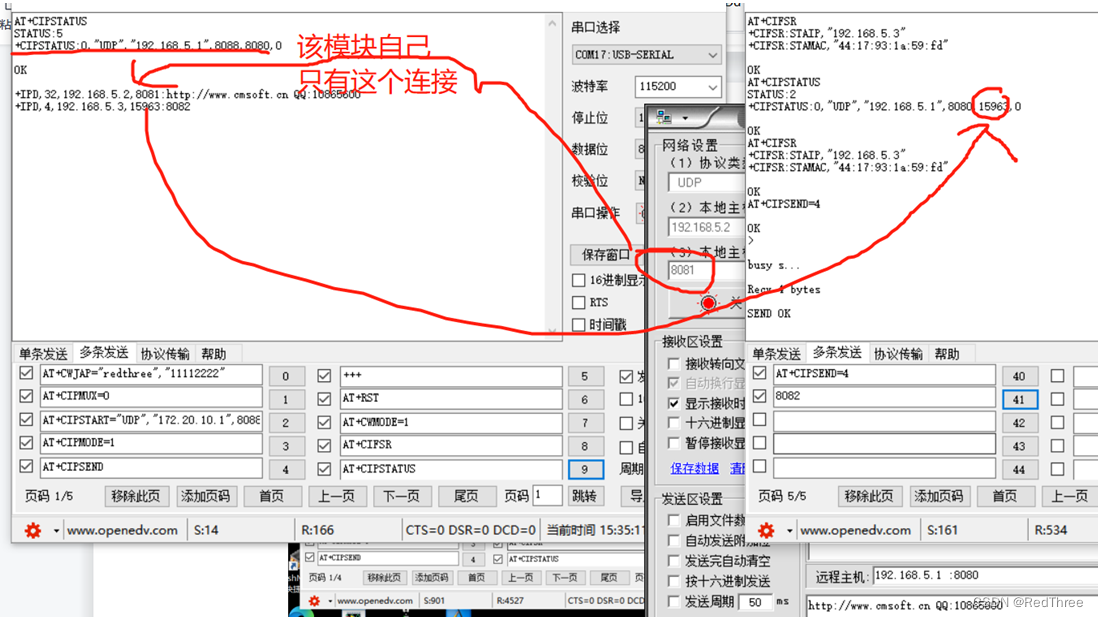

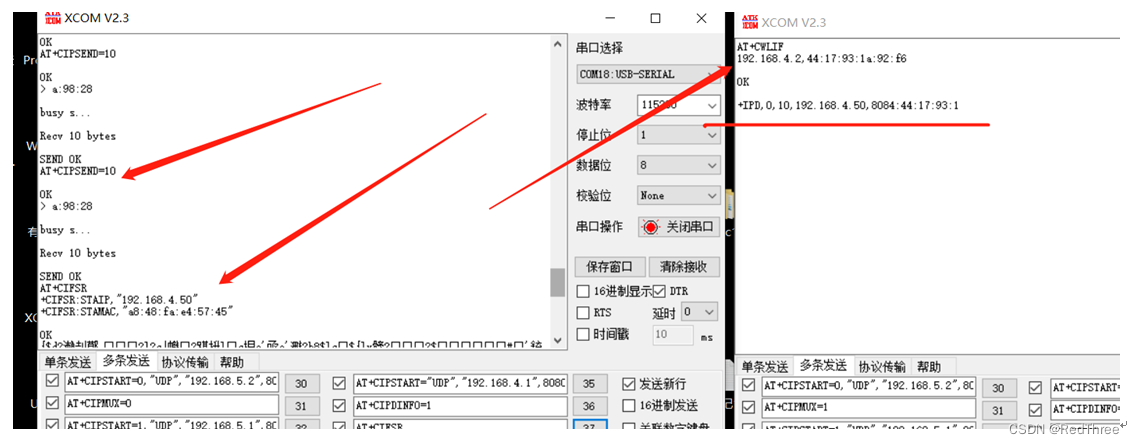

UDP模式下的AT+CIPSTATUS实验:

是可以知道自己的端口号的，连接别人的IP和端口，但不知道自己的IP。
CIFSR可以IP和MAC

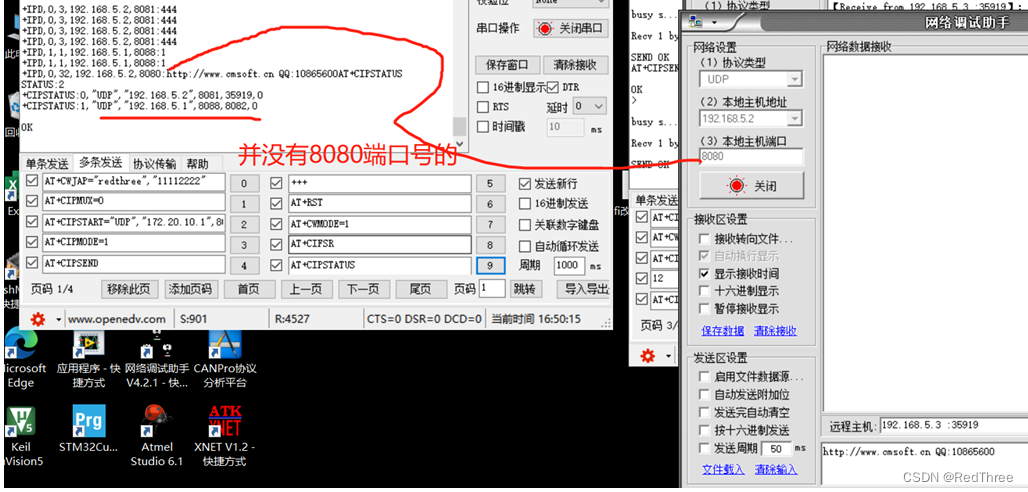

在这里插入图片描述

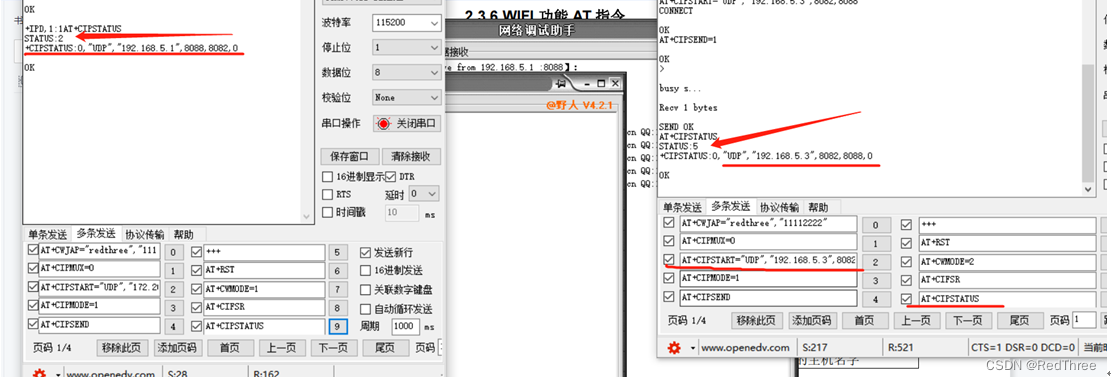

UDP模式下的AT+CIPSTATUS，都是返回连接的别人的IP地址，别人的端口号，自己的端口号
STATUS：2是获得IP。
STATUS：5是AP下返回的。

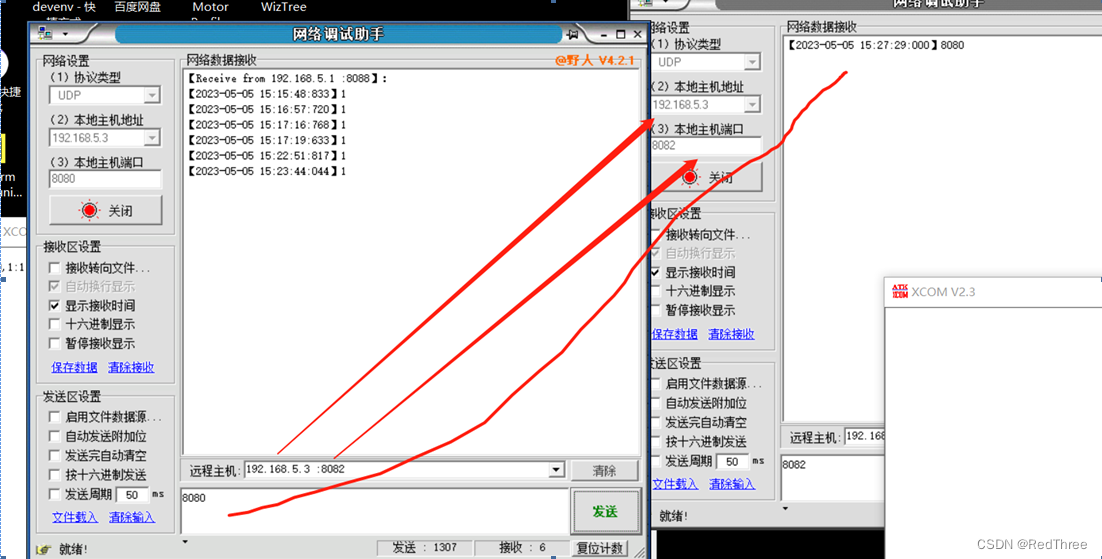

这是192.168.5.3的8080向192.168.5.3的8082发送数据

在这里插入图片描述

这是192.168.5.3的8080向192.168.5.2的8082发送数据

在这里插入图片描述

可以看到IP地址不一样的情况下，端口号8082是可以一样的。。。

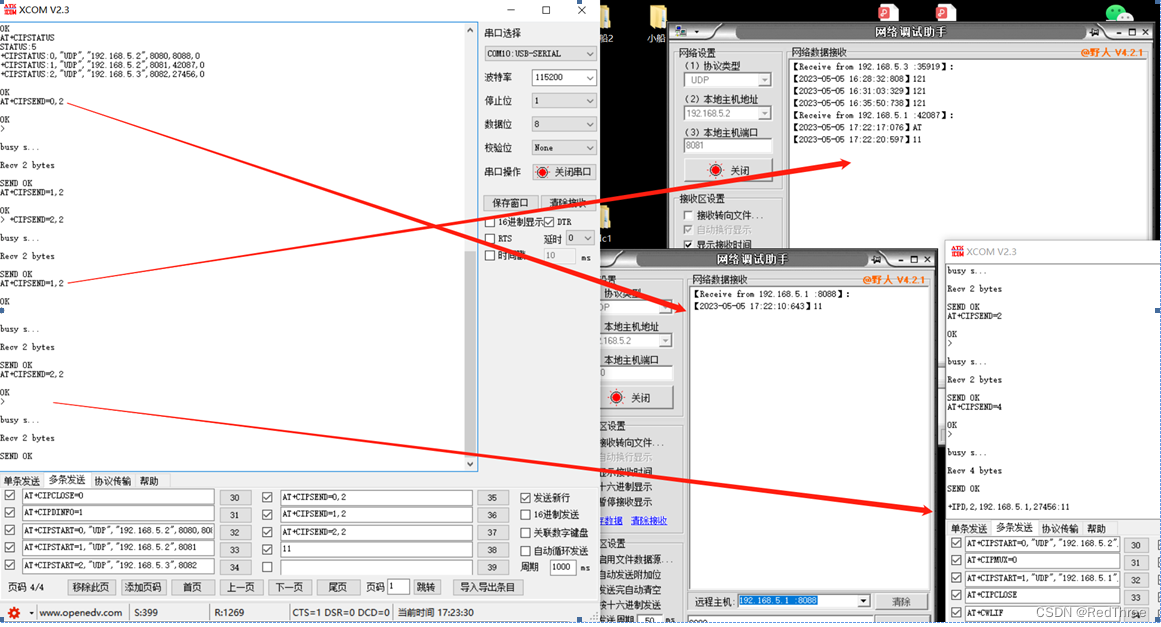

UDP的多链接问题。
这图是AP的UDP配置，STA也是一样的。
在这里插入图片描述

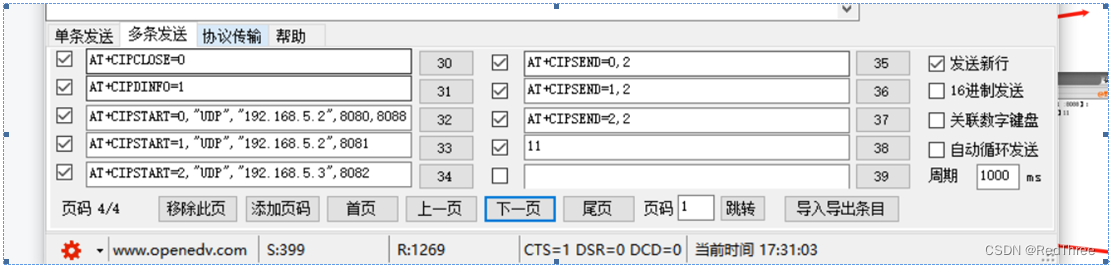

只需要AT+CIPMUX=1
一对多的时候，CIPSTART，第二次的时候不能指定本地端口号。
在这里插入图片描述

实验：一个模块作AP的UDP随便连接一个建立端口号先，然后其他就可以连接，因为AP的IP是192.168.5.1，端口号是8088.。

如果随便连接了192.168.5.1本身，那么就不能和别人通信，因为5.1是自己本身。
然后AP如果要和他们通信的话，就要连接他们，这时候就不能指定端口号了，需要自动分配，不然会出错。
在这里插入图片描述

还有问题：
在这里插入图片描述

如果模块接收到没有连接上的数据，而你又打开了多链接，那就默认ID是0，不打开就没有ID。

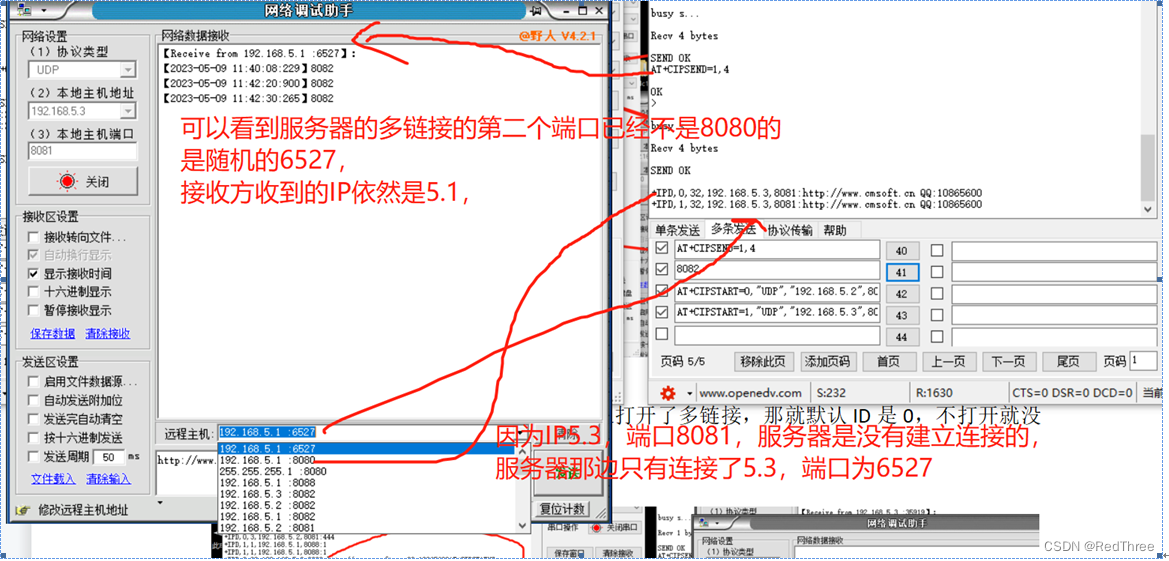

所以在实际中，从第二个连接开始，服务器是根据IP地址和随机的端口来发送数据的，
而客户端可以只发送192.168.5.1和端口号为8080来发送给服务器。

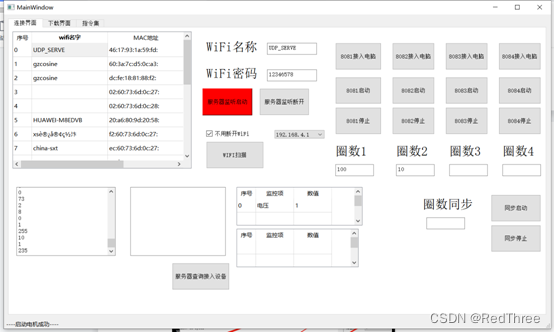

然后服务器根据接收过来的IP和端口号进行数据处理，例如判断是哪个小车。

需要搞清楚一开始连接全部小车，还是第一次接收到数据的时候再连接小车。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

TCP实验:

  1. 长时间不发数据，就会断开，这时候客户端只要使用指令重新连接
    AT+CIPSTART=“TCP”,“192.168.4.1”,8086
    然后服务器会返回connect OK，然后客户端再返回connect

但是UDP不会断开，因为没有服务器和客户端连接的说法，但是也是需要AT+CIPSTART的。

  1. 关于透传，客户端开启透传的意思是，不用每次都发指令后，才发数据给服务器，。并不是服务器那里没有+IPD,0,14这些前缀。但是客户端退出透传模式的话，服务器发过来的数据就会有+IPD,25:的前缀。。

  2. 服务器发送指令
    sprintf((char*)p,“ATK-8266%s测试%02d\r\n”,ATK_ESP8266_WORKMODE_TBL[netpro],t/10);//测试数据
    atk_8266_send_cmd(“AT+CIPSEND=0,25”,“OK”,200); //发送指定长度的数据
    delay_ms(200);
    atk_8266_send_data(p,“OK”,100); //发送指定长度的数据

响应
发送指定长度的数据。收到此命令后先换行返
回”>”，然后开始接收串口数据，当数据长度满
length 时发送数据。如果未建立连接或连接被
断开，返回
ERROR
如果数据发送成功，返回
客户端返回SEND OK

  1. STATUS:5和STATUS:4
    当AP发送时返回5，成功时返回
    AT+CIPSTATUS
    STATUS:5
    +CIPSTATUS:0,“TCP”,“192.168.4.2”,1360,8086,1

当AP服务器发送时， 2：获得IP
STATUS:2
+CIPSTATUS:0,“TCP”,“192.168.4.2”,37830,8086,1

STA客户端 3:建立连接
STATUS:3
+CIPSTATUS:0,“TCP”,“192.168.4.1”,8086,37830,0

当STA客户端发送时，如果已经连接上wifi，但是没有connect得话，返回2.,connect时返回3，成功时：
STATUS:3
+CIPSTATUS:0,“TCP”,“192.168.5.1”,8086,41519,0 //这是别人AP服务器的IP地址

当AP加STA模式，就会返回全部状态。例如AP服务器+STA服务器下(192.168.4.1)(192.168.5.1)
+CIPSTATUS:0,“TCP”,“192.168.4.2”,23913,8086,1 //别人连接自己AP后的别人状态
+CIPSTATUS:1,“TCP”,“192.168.5.3”,7092,8086,1 //别人连接和自己一样的AP后的别人状态，因为我是服务器。

2:获得 ip
3:建立连接
4:失去连接
连接的 id 号 0-4
字符串参数，类型 TCP 或 UDP
<remote_ip>字符串参数，
连接远端的 IP 地址
响应
返回当前模块的拦截状态和连接参数
STATUS:
+CIPSTATUS:,,<remote_ip>,, <local_port>,

OK

  1. ESP8266作为STA模式时的注意事项
    Station模式有几个特点，以方便管理的Wi-Fi连接。
    • 在连接丢失的情况下，一旦WiFi再次可用，ESP8266将自动重新连接到最近使用的接入点（Access Point，理解为热点），往往这一点容易出问题（有时路由器重启了，会发现ESP8266一直连接不上路由）。
    • 模块重启也会发生同样的情况。
    • 因为ESP8266将最后使用的接入点认证信息（ssid账号，psw密码）保存到Flash（非易失性）存储器中。
    • 如果在Arduino IDE修改代码，但代码不更改Wi-Fi工作模式或接入点认证信息（ssid账号，psw密码），则ESP8266使用保存在Flash上数据来重新连接。
    Station模式下的WiFi模块，有几个特点，以便用来管理WiFi连接：
    当近使用的可接入点连接断开，但后面重新可用，那么ESP8266会自动去重新连接它（名词解析，最近使用的可接入点，就是ESP8266 最后连接的WiFi热点）；
    第一点说到的情况，对于ESP8266模块重新启动也一样适用；
    这两点实现的原理就是：ESP8266会把最近使用的可接入点的校验信息（ssid账号和psw密码）会存到flash 存储中。使用保存在flash中的校验信息，ESP8266就可以重新连接到最近使用的可接入点，尽管你再次改变代码烧写进去，只要你不改变WiFi原来的工作模式和校验信息（说简单点就是，如果你烧写代码不擦除所有flash空间并且设置了自动连接，那么在仍然是station模式下就会自动连接wifi热点，不过在这里，博主建议大家在begin之前先调用 WiFi.disconnect()，可以避免一些奇怪的连接问题）。

上述对应的就是AT+CWJAP。设置连接到的WIFI网络名称/加密方式/密码

重连对应代码就是
如果客户端掉电了。
只需要AT+CIPSTART就好了，经过实验好像直接AT+CIPSTART=“TCP”,“192.168.4.1”,8086，
就不需要AT+CIPMUX=0，设置单连接。
否则会出现link is builded
ERROR

但是先单连接再AT+CIPSTART，就不会报错，也是可以。

但是都需要设置透传模式后"AT+CIPMODE=1才能进入开始透传。AT+CIPSEND

当服务器断开时：
情况1：服务器断电。这时候如果重新连接，会返回no ip
情况2:程序重启，服务器不断电，但是重启会复位模块。这时候重新自动连接，然后还继续连接的话。会返回error，cloed。

然后当服务器设置到ap模式之后，再连接，就会返回OK和connect、这时候再连接就会返回ALREADY CONNECTED

ERROR.

  1. 上一次正常运行，断电之后wifi模块重新配置才会成功。因为芯片和wifi都断电了
    可是如果只是下载程序的话，程序运行重新运行，重新配置wiif模块是不会成功，但能正常运行，因为WiFi模块并没有断电。这时候还是原来的配置，
    在这里插入图片描述

不会返回ok.

查找本机IP
AT+CIFSR
AP模式下查看已接入设备的ip
AT+CWLIF

AT+CWLAP
查询可用的APwiif，
注意，只有当STA或者AP+STA模式去才能使用，AP模式下不可以。

AT+CWJAP=“ATK-ESP8266_ap_sta”,“12345678”
成功返回WIFI CONNECTED
WIFI GOT IP

如果已经连接然后再加入，就会多一个
WIFI DISCONNECT
WIFI CONNECTED
WIFI GOT IP

AT+CIPCLOSE和AT+CIPCLOSE=id和AT+CIPCLOSE=5

客户端的时候用AT+CIPCLOSE
服务器的时候用AT+CIPCLOSE=id和AT+CIPCLOSE=5

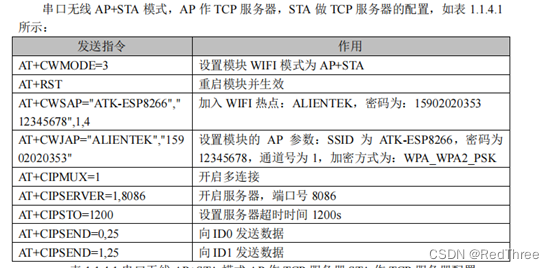

AP 和STA的客户端和服务器的区别；

AP的服务器模式就是开热点。

但是AP的客户端模式，则是开启了AP模式的模块作为热点，然后自己（模块）设置为客户端，
此时自己（模块）的ip就是热点的ip，等待连接同一个IP域的服务器。

接着别人（电脑或者手机或者另一个模块）需要连接上自己的热点，然后别人就会自动分配一个IP，然后配置成服务器模式。
然后自己（模块）要连接到服务器（电脑或者手机或者另一个模块）上。

STA的客户端就是需要连接到别人的WiFi热点。

STA的服务器模式 ，还是需要连接别人的wifi热点(例如手机热点)，即便他是服务器模式。

然后别人(例如电脑，或者另一个模块)也要连接同样的WiFi(例如同一个手机热点)，别人则要配置成客户端。

然后别人(例如电脑，或者模块)连接STA的服务器，IP地址是连接到同一个wiif后自动分配的。

这里就是要一个热点作为中转站，相当于一个热点有两个设备加入。
在这里插入图片描述

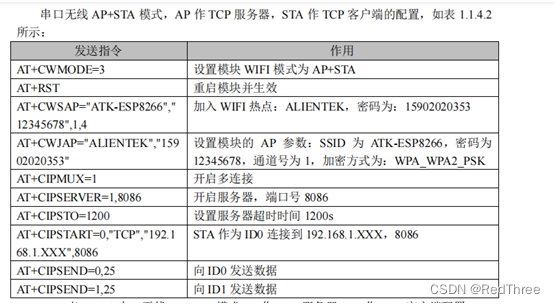

关于：AT+CIPSEND=1，=0的问题
对于AP服务器来说，谁先连接，谁就是0
对于AP服务器+STA客户端来说，谁先连接或者谁先被连接，谁就是0，例如，我客户端先连接别人，那么STA客户端就是0

自我总结：

啃瓜子的猫:
Cipstatus

啃瓜子的猫:
查看

啃瓜子的猫:
如果有ip 但是发送不成功

啃瓜子的猫:
就推出

啃瓜子的猫:
退出

啃瓜子的猫:
这是客户端直接断wifi 的原因

啃瓜子的猫:
服务器如果发现有ip 但是发送不成功，

啃瓜子的猫:
就关掉发不出去的id

啃瓜子的猫:
然后让客服端重新链接

啃瓜子的猫:
客服端可以链接很多个服务器

啃瓜子的猫:
他自己有对应每个服务器的id

啃瓜子的猫:
服务器也有很多客服端链接

啃瓜子的猫:
他自己也有对应每个客服端的id

啃瓜子的猫:
他们的id 都不一样一一对应

啃瓜子的猫:
有的客户端链接了一个服务器，但是一些原因，例如断电，

啃瓜子的猫:
服务器并不知道，因为不是正常的关闭

啃瓜子的猫:
这时候客服端重新以同一个id 链接上服务器的时候，

啃瓜子的猫:
如果这个服务器没有其他人链接的情况下，服务器分配给这个客户端的id 就有可能不是0，而是1，0这个id 已经被之前不正常关闭的客户端占用了

啃瓜子的猫:
然后过一段时间，服务器会自动关闭id 0，因为长时间不通信

啃瓜子的猫:
客户端不用一直发数据维持通信

啃瓜子的猫:
由服务器来发送

啃瓜子的猫:
如果

啃瓜子的猫:
如果

啃瓜子的猫:
Ap s sta c 这个先不链接Ap s sta s

啃瓜子的猫:
而是让电脑先连上wifi 而且connect 上了

啃瓜子的猫:
那么Ap s sta c 的c去链接Ap s sta s 的时候

啃瓜子的猫:
是以0的id 链接，那么会有可能会出问题，因为电脑先连上了，已经是服务器分配了id 为0给电脑

啃瓜子的猫:
Ap加STA模式的id 序号是叠加的，不是分开的

啃瓜子的猫:
但是这个情况是可以避免的，而且很少发生，因为重新上电的时候，就算电脑连上了wifi ，但是重新上电模块会把id 清零的

啃瓜子的猫:
而且Ap s sta c 打开了wifi 也没用，因为他是要找到Ap s sta s 的wifi 并连接上后，才打开server 的

啃瓜子的猫:
所以电脑是不能先链接的

啃瓜子的猫:
Ap s sta s也是这样

啃瓜子的猫:
如果是复位

啃瓜子的猫:
要做实验ap s sta s复位

啃瓜子的猫:
看看rst会不会导致客户端连不上

啃瓜子的猫:
预测，就算连不上，ap s sta s发现发不过去，就会关掉id0

啃瓜子的猫:
客户端就会重连

啃瓜子的猫:
预测而已

啃瓜子的猫:
要做实验

啃瓜子的猫:
现在就不知道服务器重启了客户端知不知道，会不会关掉对应服务器的id

啃瓜子的猫:
在这里插入图片描述

啃瓜子的猫:

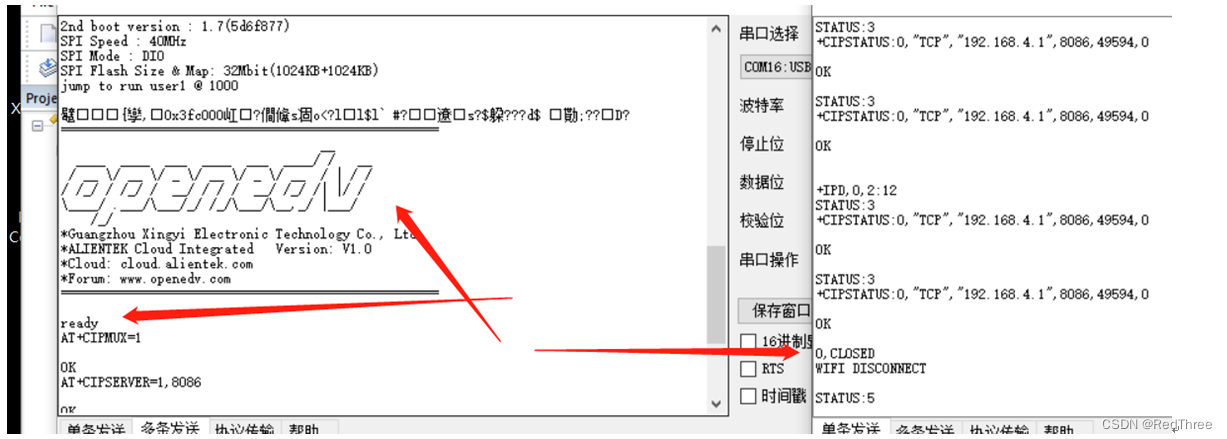

实验显示，ap s sta s复位的时候

啃瓜子的猫:
ap s sta c连接上的id会close掉。

啃瓜子的猫:
//如果那边重启了。这边会0,CLOSED，不会不知道服务器重启，的
//也不会客户端的id0被占用，因为已经closed了

啃瓜子的猫:
要做实验ap s sta c复位

啃瓜子的猫:
在这里插入图片描述

啃瓜子的猫:
可以看到ap s sta c复位之后，ap s sta s这边是不知道的

啃瓜子的猫:
这时候ap s sta c重新连接的话，服务器会分配一个id=1给他

啃瓜子的猫:
但是ap s sta c是id=0连接的，

啃瓜子的猫:
但是并不会影响，在服务器的代码里

啃瓜子的猫:
是按ipd来发的。

啃瓜子的猫:
用AT+CIPSTATUS

啃瓜子的猫:

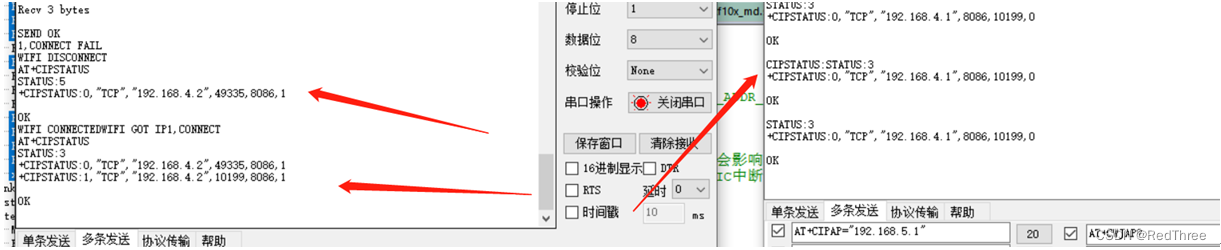

在这里插入图片描述

啃瓜子的猫:
在这里插入图片描述

啃瓜子的猫:
服务器发送失败之后会把失败的id去掉

啃瓜子的猫:
//失败会自动断掉，不需要关闭,但是也会导致CIPSTATUS返回不到信息，返回busy s
//然后过一会才返回CIPSTATUS:1,CONNECT FAIL
//SEND FAIL
//这是固件决定的

啃瓜子的猫:

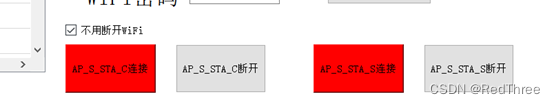

但是，有一点，ap s sta c这个模块是电脑和另一个模块的中转站，意思是两个都需要ap s sta c的APWiFi，ap s sta c重启了，那么两边都是断掉

啃瓜子的猫:

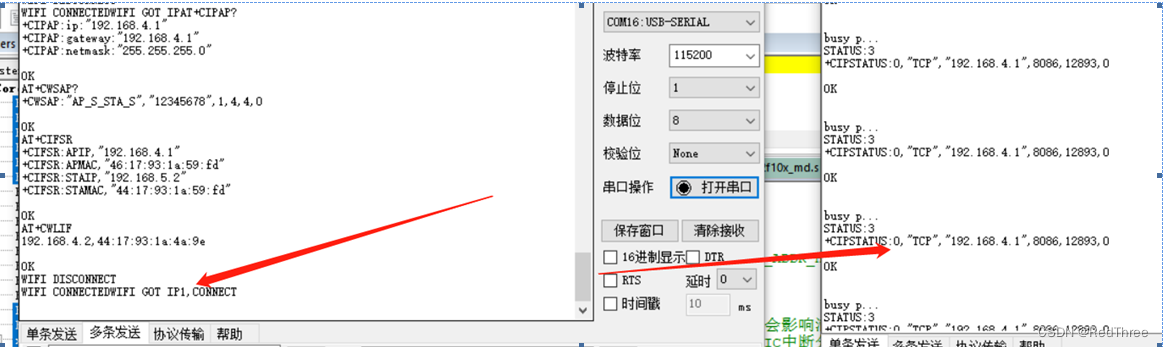

在这里插入图片描述

啃瓜子的猫:
即使是这里都是亮的都没用

啃瓜子的猫:
都需要重新断开再重连

啃瓜子的猫:
ap s sta c重启了，那么ap s sta S那个STA SERVE也会断开所以连接

啃瓜子的猫:
因为wifi断了

啃瓜子的猫:
在这里插入图片描述

啃瓜子的猫:
在这里插入图片描述

啃瓜子的猫:

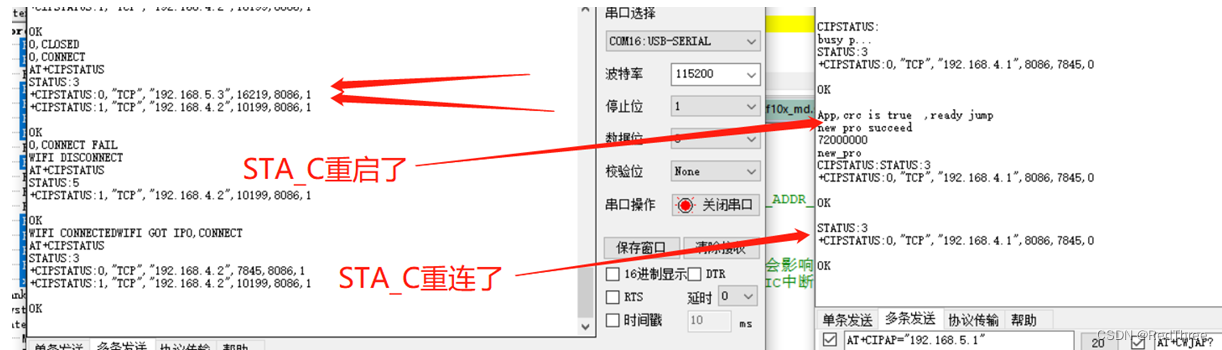

可以看到一开始STA_S是有电脑的连接的

啃瓜子的猫:
STA_C重启后，就没有了，但是会保留STA_C的客户端连接，然后STA_C重新连接的时候，就会又多了一个STA_C出来
