无监督学习-K-means算法对图片压缩

K-means算法是无监督的聚类算法，是将一个未标记的数据集聚类成不同的组

实现步骤如下

• 1.根据数据集随机选择K个点作为聚类中心 (cluster centroids)
• 2.对于数据集中的每一个数据，找出与各个聚类中心的距离最小值，将其归为那个类
• 3.计算每一个聚类中心的数据的平均值，将聚类中心移动到对应平均值处
• 4.重复2和3步骤直至中心点不再变化

from PIL import Image
import numpy as np
import matplotlib.pyplot as plt
from scipy.io import loadmat
# import seaborn as sns; sns.set()
%matplotlib inline # %matplotlib显示动态图片（以弹出窗口的方式

一. 通过二维数据集直观显示K-means

================= Part 1: Find Closest Centroids ====================

X = loadmat('ex7data2.mat')['X']

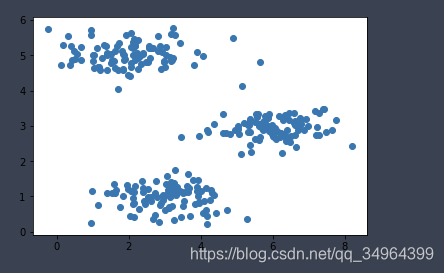

plt.scatter(X[:,0], X[:, 1])

K = 3
def kMeansInitCentroids(data, K):
    # 随机生成聚类中心
    random_index = np.random.randint(0, len(data), K) # np.random.shuffle(data) 不能用着shuffle，这会打乱原来的数组，导致图像压缩失败
    return data[random_index]

def findClosestCentroids(X, centroids, K):
    idx = np.zeros((len(X),1))
    for i in range(len(X)):
        T = np.vstack([X[i,:] for x in range(K)])
        idx[i] = np.argmin(np.linalg.norm(T - centroids, axis=1)) # 点到各个聚类中心的最小值的索引
        idx = idx.astype(int)
    return idx

===================== Part 2: Compute Means =========================

def computeCentroids(X, idx, K):
 # 更新聚类中心值
    centroids = np.zeros((K, X.shape[1]))
    for i in range(K):
        index = np.where(idx==i)[0]
        centroids[i] = X[index].mean(axis=0)
    return centroids
centroids = computeCentroids(X, idx, K)

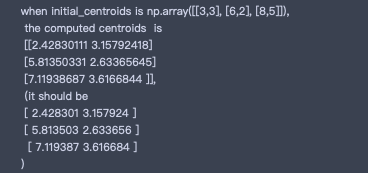

print("when initial_centroids is np.array([[3,3], [6,2], [8,5]]), \n the computed centroids \
 is \n {},\n (it should be \n [ 2.428301 3.157924 ]\n [ 5.813503 2.633656 ]\n  [ 7.119387 3.616684 ]\n)".format(str(centroids)))

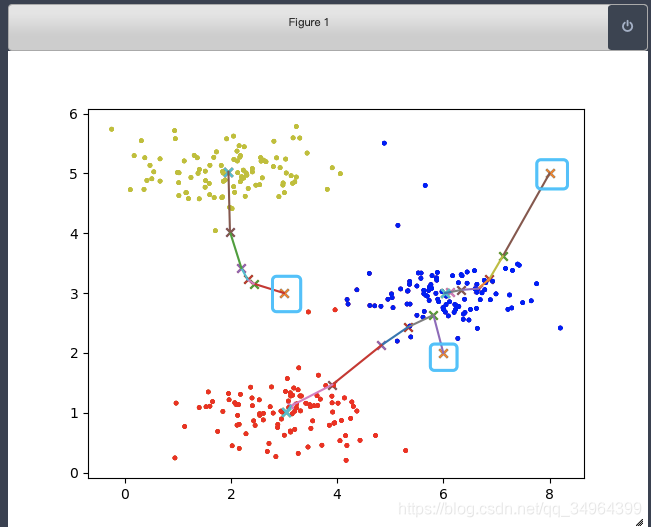

=================== Part 3: K-Means Clustering ======================

%matplotlib notebook
#得出最后的一张图（不写，只能一张一张呈现，线条分散），但不是连续动态图  # %matplotlib弹出框画连续动态图
def  plotDataPoints(X, idx):
    plt.ion()                                # 连续动态图
#     ax = plt.gca()
    palette = np.array(['y', 'r', 'b'] * len(X)).reshape(-1,3)  # 将第一个聚类中心定义为黄色，第二个聚类中心定义为红色，第三个聚类中心定义为蓝色
    colors = palette[np.arange(len(X)), idx.ravel()] # 将每个聚类中心所拥有的点染成对应颜色
    plt.scatter(X[:, 0], X[:, 1], c=colors, s=5, alpha=0.5)
    plt.pause(1)

def plotProgresskMeans(X, centroids, prev, idx, K):
    plotDataPoints(X, idx)
    plt.plot( np.vstack((prev[:,0], centroids[:,0])), np.vstack((prev[:,1], centroids[:,1])))
    plt.scatter(np.vstack((prev[:,0], centroids[:,0])), np.vstack((prev[:,1], centroids[:,1])), marker="x")

def runkMeans(X, centroids, max_iter, plot=True):
    previous_centroids = centroids
    for i in range(max_iter):
        idx = findClosestCentroids(X, centroids, K) # 执行步骤2，执行步骤3
        if plot:
            plotProgresskMeans(X, centroids, previous_centroids, idx, K)
            previous_centroids = centroids
        centroids = computeCentroids(X, idx, K)
    return centroids, idx

initial_centroids = np.array([[3,3], [6,2], [8,5]])
[centroids, idx]  = runkMeans(X, initial_centroids, 10)

二. 图片压缩

import cv2
birds = cv2.imread("bird_small.png")
birds_rgb = cv2.cvtColor(birds, cv2.COLOR_BGR2RGB)  # cv2读入的颜色需要转一下变成rgb
birds_rgb.shape # (128, 128, 3)
birds_rgb[:1,:3,:]

array([[[219, 180, 103],
[230, 185, 116],
[226, 186, 110]]], dtype=uint8)

上述说明该图片由128128个像素组成，3代表一个像素由RGB三通道来表示，每个通道由256级灰度表示(数字0-255)，可用8个二进制位表示，也称为24位色，可表达2^24=16777216种颜色*

len(set([tuple(x) for x in birds_rgb.reshape(-1, 3)])) # 该图像共有13930总颜色

13930

raw_birds = birds_rgb / 255 # 图像归一化，plt.imshow能显示0-255的整数或者0-1之间的浮点数。使用K-means后肯定是浮点数
raw_birds_A = raw_birds.reshape(-1, 3)
K = 16
initial_centroids = kMeansInitCentroids(raw_birds_A, K)
[centroids, idx] = runkMeans(raw_birds_A, initial_centroids, max_iter=10, plot=False )
compressed_birds = centroids[idx,:].reshape(128, 128, 3)

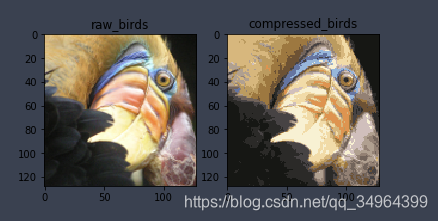

fig, ax = plt.subplots(1, 2)
ax[0].imshow(raw_birds)
ax[1].imshow(compressed_birds)
ax[0].set_title('raw_birds')
ax[1].set_title('compressed_birds')

使用sklearn计算

from sklearn.cluster import KMeans
km = KMeans(n_clusters=16).fit(raw_birds_A)
compress_A = km.cluster_centers_[km.labels_].reshape(128,128,3)
fig, ax = plt.subplots(1, 2)
ax[0].imshow(raw_birds)
ax[1].imshow(compress_A)
ax[0].set_title('raw_birds')
ax[1].set_title('compressed_birds')
