【计算机组成原理·考研】指令流水线

1.概念

1.1 时间上的并行技术/流水线技术

将一个任务划分为几个不同的阶段，每个阶段在不同部件上并行执行，这样就可以在同一时刻中执行多个任务。

1.2 空间上的并行技术

在同一个处理机内，设置多个执行相同任务的功能部件，并让这些部件并行执行。这样的处理机也叫超标量处理机。

1.3 指令流水线

这里将指令划分为了五个子阶段：

1. 取指(IF)：从IR/Cache中取出指令。
2. 译码/读寄存器(ID)：操作控制器对指令进行译码，同时从寄存器堆中取操作数。
3. 执行/计算地址(EX)：执行运算操作或计算地址。
4. 访存(MEM)：对存储器进行读写操作。
5. 写回(WB)：将指令结果写回寄存器堆。

1.3.1 设计原则

以最复杂指令的所用的功能段个数作为指令流水线段个数，以最复杂的操作所需的时间作为流水段长度。

1.3.2 特征

1. 指令长度一致，有助于简化取指和译码操作。
2. 指令格式规整，尽量保证源寄存器相同，便于在不取指的情况下便可取到操作数。
3. 只采用Load/Store指令来访问存储器，可将访存操作单独抽离到一个周期中，有利于简化操作步骤。
4. 数据和指令对齐存放，有助于减少访存次数。

注意，流水线技术并不能缩短单指令的执行时间，但对于整个程序来说，效率得到了大幅度的提升。

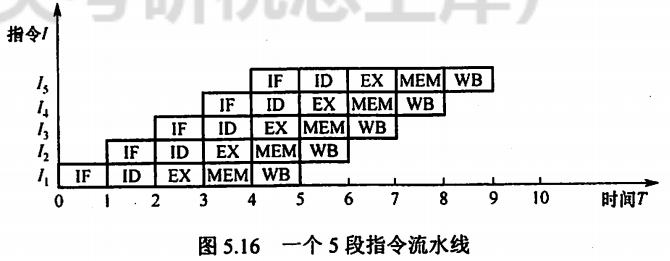

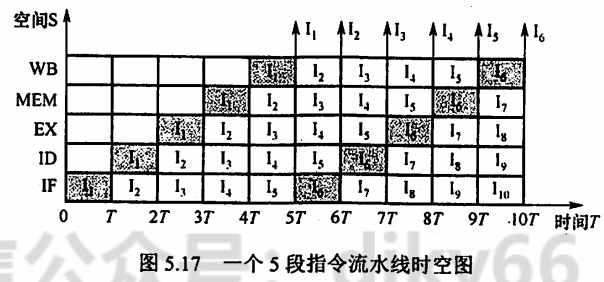

1.3.3 表示方法

---

2.基本实现

2.1 数据通路
