2.1.1.6 节_从零写 USB 摄像头驱动之分析描述符



1： USB 标准描述符和 USB video 设备描述符

1.一般的 USB 设备有设备描述符、配置描述符、接口描述符、端点描述符四种描述符。特定的 USB 设备还有它自己独特的描
述符。

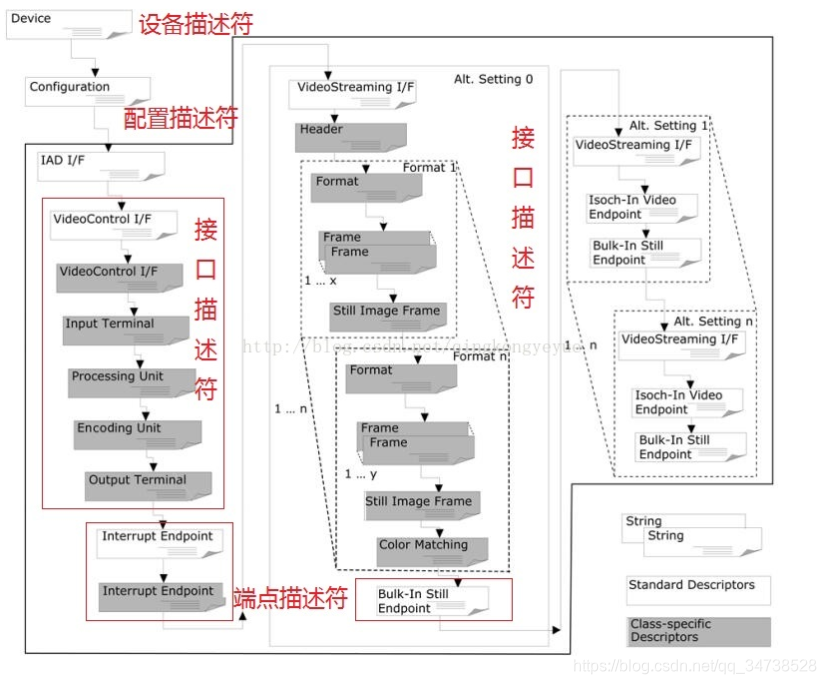

上图中就是我们的标准描述符，也就是所有的 USB 设备都会有这些描述符

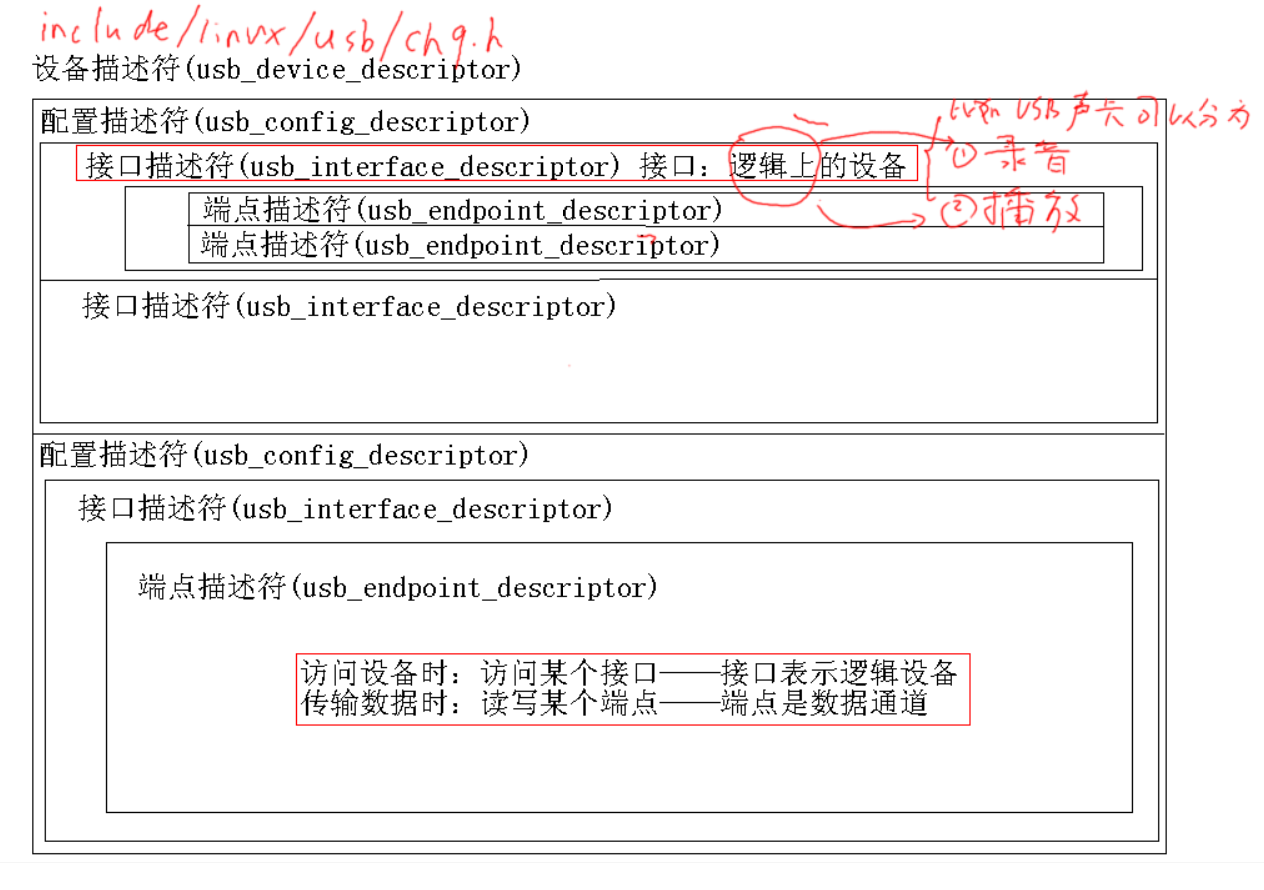

usb描述符可分为：

USB设备描述符（usb_device_descriptor）；

USB配置描述符（usb_config_descriptor）；

USB接口描述符（usb_interface_descriptor）；

USB端点描述符（usb_endpoint_descriptor）；

其中，一个USB设备描述符可以有多个配置描述符；配置描述符可以有多个接口描述符（比如声卡驱动,就有两个接口：录音接口和播放接口）；一个接口描述符可以有多个端点描述符。

上图中白色的部分就是我们的标准的描述符，灰色的部分就是 USB Device Class Definition for Video（USB 摄像头设备） 这一
类设备所专有的描述符

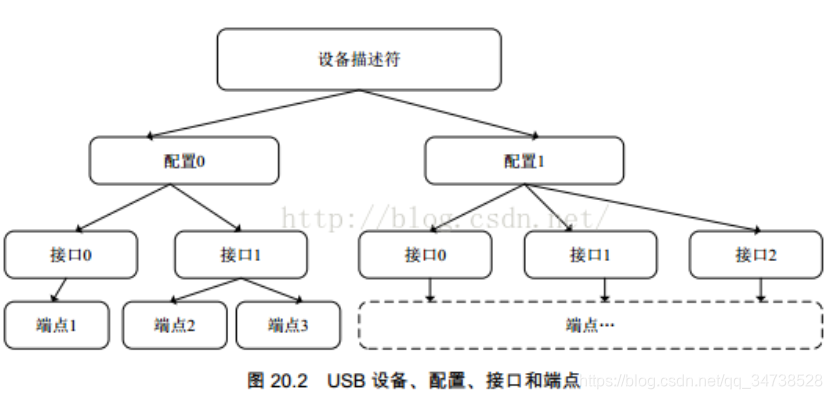

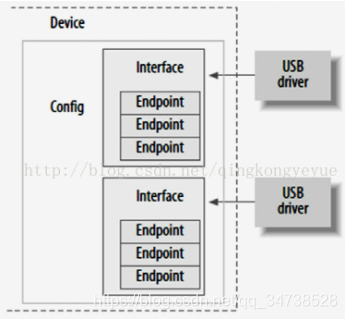

USB 设备、配置、接口、端点与驱动之间的关系。
一个设备可能有多个配置，一个配置可以拥有多种接口(功能)，每个接口(功能)对应一个 USB 驱动。
例如:
我们要为一个电视机增加一个 USB 接口，可以通过接入笔记本来播放笔记本中各种视频或者音乐。那么电视机就是一个 USB 设备。
若电视剧具备视频、音频两种功能，那么就可以使用两个接口来对应视频、音频功能。这两个接口使用两个 USB 驱动来编
写，一个对应视频子系统、一个对应音频子系统。

对于端点，视频需要传输图像数据、分配率控制等可以通过两个端点来负责传输。音频需要传输音频、音量、音效等数
据，可以通过三个端点来负责传输。

2：自己写 USB 驱动模拟 lsusb 命令获取描述符

我们自己写驱动把上面图中的 USB 摄像头设备的描述符都列举出来，看看里面的信息是什么

2.1：验证 probe 函数的调用次数（ 1th）

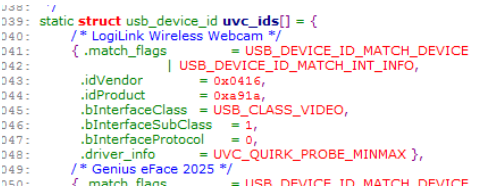

我们之前二期的时候知道要在写驱动的时候要写 id_table，我们看看我么的 uvc_driver.c 中的 id_table 是怎么写的

struct usb_device_id 解析

中间省略

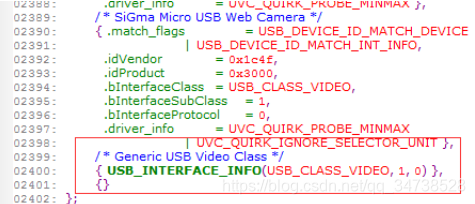

可以看到它定义的 id_table 中前面定义了很多特殊设备，可以指定哪家厂家的哪个型号，但在最后面有个通用的 USB video 设
备。

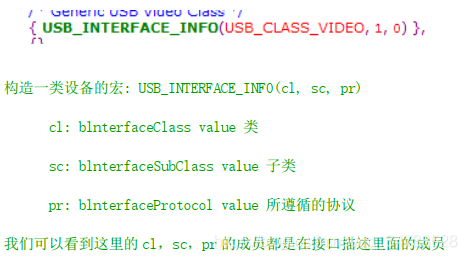

我们看下最后一项代表什么意思：



。。。。。。。。。。。。。。
