I2C串行总线学习(1)---信号测量

本文介绍了I2C串行总线的SDA和SCL信号时序,包括START、Address、read/write、ACK/NACK、Data和STOP信号的含义。文章强调了理解英文原版说明的重要性,并详细阐述了总线电平要求。在实际测量过程中,重点测量的内容、取值范围以及参考波形也得到了详尽说明。

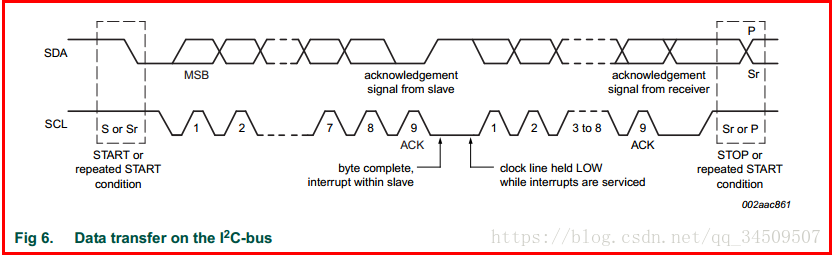

I2C串行总线包含SDA和SCL跟信号,他们的时序波形图如下:

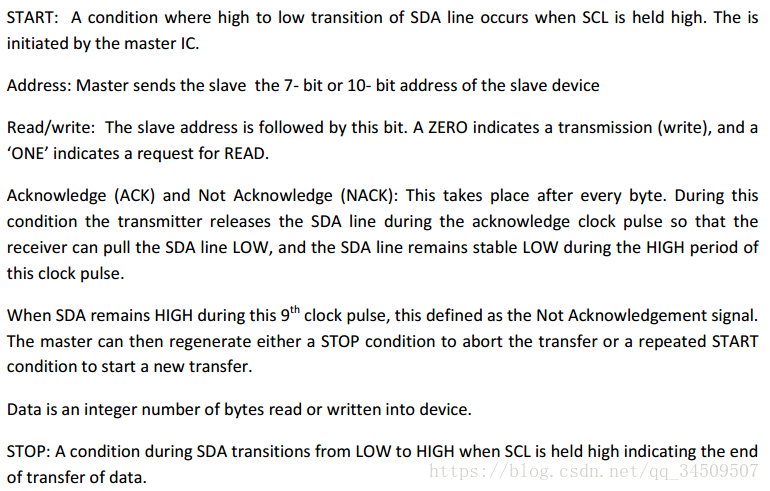

在这个波形中需要搞明白一些特定位置的含义,主要包括START Address  read/write  ACK/NACK  Date  以及STOP信号,具体含义如下,还是英文原版更容易理解一些:

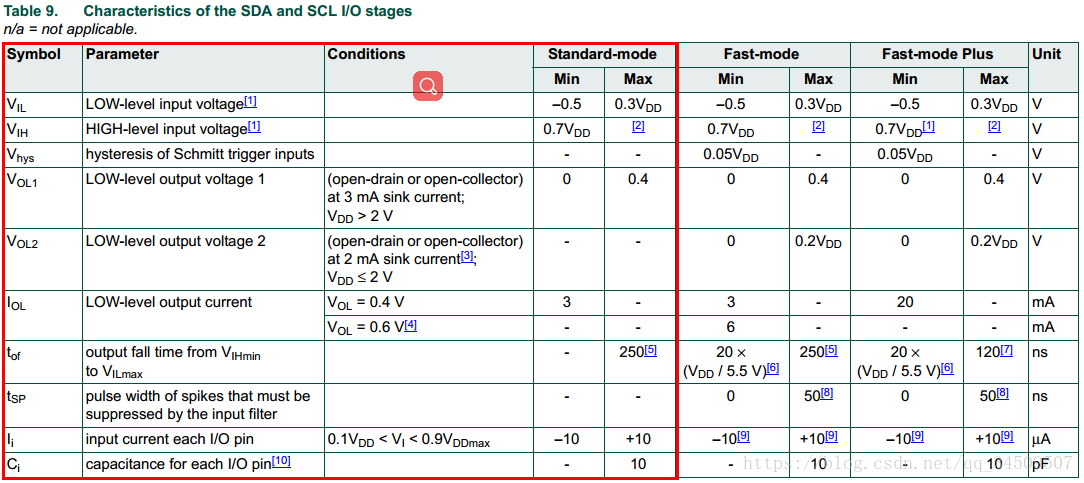

总线的电平需要满足如下要求:

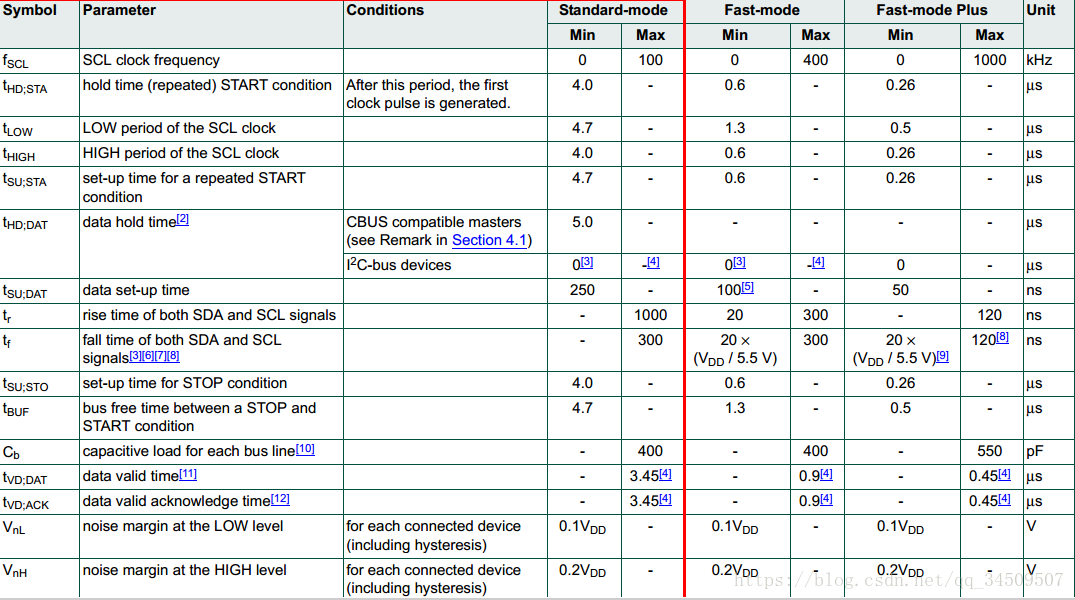

测量时需要对以下内容进行测量:

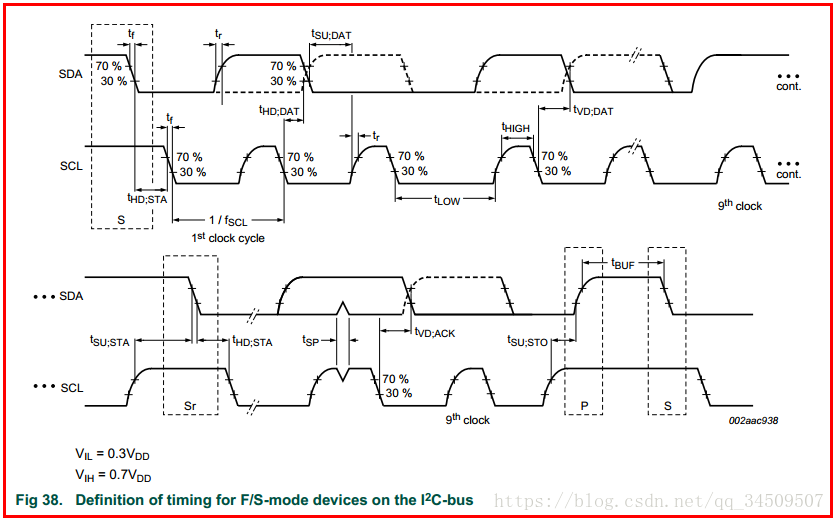

测量位置如下,需要注意取值范围是在电平的30%到70%。

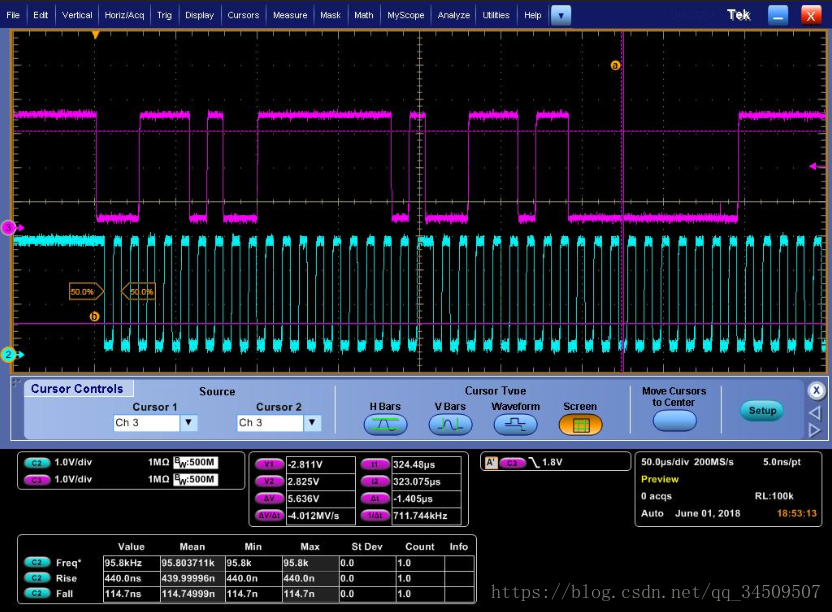

参考波形如下:
