前文https://blog.youkuaiyun.com/qq_34418450/article/details/140020135?spm=1001.2014.3001.5502，经过探针还原后，InstructionsBuilder的Map<AbstractInsnNode, Instruction>instructions缓存了指令和AbstractInsnNode的关系，指令的执行情况也被记录了，下一步就是从指令的覆盖率逐步统计到行覆盖率、method的覆盖率、class的覆盖率和package的覆盖率，在全部覆盖率分析完成后，对源码进行染色。
为了方便说明，有必要把前文第三个例子复制下，还是以第三个例子说明jacoco怎么实现覆盖率的计算和染色，为了节省篇幅，这里只重点讨论行覆盖率的计算，这也是源码染色的关键。
public void test(int num) {
14 if(num>5){
15 System.out.println("test");
16 }else {
17 System.out.println("test1");
18 }
19
20 }
ASM翻译后
Label label0 = new Label();
methodVisitor.visitLabel(label0);
methodVisitor.visitLineNumber(14, label0);
methodVisitor.visitVarInsn(ILOAD, 1);
methodVisitor.visitInsn(ICONST_5);
Label label1 = new Label();
methodVisitor.visitJumpInsn(IF_ICMPLE, label1);
Label label2 = new Label();
methodVisitor.visitLabel(label2);
methodVisitor.visitLineNumber(15, label2);
methodVisitor.visitFieldInsn(GETSTATIC, "java/lang/System", "out", "Ljava/io/PrintStream;");
methodVisitor.visitLdcInsn("test");
methodVisitor.visitMethodInsn(INVOKEVIRTUAL, "java/io/PrintStream", "println", "(Ljava/lang/String;)V", false);
Label label3 = new Label();
methodVisitor.visitJumpInsn(GOTO, label3);
methodVisitor.visitLabel(label1);
methodVisitor.visitLineNumber(17, label1);
methodVisitor.visitFrame(Opcodes.F_SAME, 0, null, 0, null);
methodVisitor.visitFieldInsn(GETSTATIC, "java/lang/System", "out", "Ljava/io/PrintStream;");
methodVisitor.visitLdcInsn("test1");
methodVisitor.visitMethodInsn(INVOKEVIRTUAL, "java/io/PrintStream", "println", "(Ljava/lang/String;)V", false);
methodVisitor.visitLabel(label3);
methodVisitor.visitLineNumber(20, label3);
methodVisitor.visitFrame(Opcodes.F_SAME, 0, null, 0, null);
methodVisitor.visitInsn(RETURN);
Label label4 = new Label();
methodVisitor.visitLabel(label4);
methodVisitor.visitLocalVariable("this", "Lcom/sh/isoftstone/controller/LpController;", null, label0, label4, 0);
methodVisitor.visitLocalVariable("num", "I", null, label0, label4, 1);
methodVisitor.visitMaxs(2, 2);
methodVisitor.visitEnd();

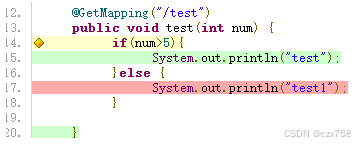

第三个例子最终生成的覆盖率效果，以下的分析过程均基于此探针数据的覆盖率的计算过程讨论。
覆盖率统计最小的颗粒度是Instruction，Instruction是jacoco自定义的类，关联了ASM的AbstractInsnNode，用来分析覆盖率，Instruction的几个属性的说明，属性line对应源码行数。属性branches，jacoco官方的解释是 Each instruction has at least one branch，大白话就是每个指令都至少有一个branch，一般的Instruction的branches为1，jumpInsn对应的Instruction指令branches=2，分支的覆盖率计算依赖属性branches属性，属性coveredBranches就是具体的覆盖率统计了，比如coveredBranches=[0,1]表示0 miss 1 match,表示指令没有miss，1个命中，那么这个指令的覆盖率就是100%。
method在完成指令覆盖率统计后开始统计method的覆盖率数据，方法入口是ClassAnalyzer.addMethodCoverage(stringPool.get(name), stringPool.get(desc),stringPool.get(signature), builder, methodNode)；
private void addMethodCoverage(final String name, final String desc,
final String signature, final InstructionsBuilder icc,
final MethodNode methodNode) {
final MethodCoverageCalculator mcc = new MethodCoverageCalculator( icc.getInstructions());
filter.filter(methodNode, this, mcc);
final MethodCoverageImpl mc = new MethodCoverageImpl(name, desc,signature);
// method的级别级别的计算，指令级别是最小的行覆盖率，这是整个覆盖率计算的基础
mcc.calculate(mc);
if (mc.containsCode()) {
// class级别的覆盖率统计
// Only consider methods that actually contain code
coverage.addMethod(mc);
}
}

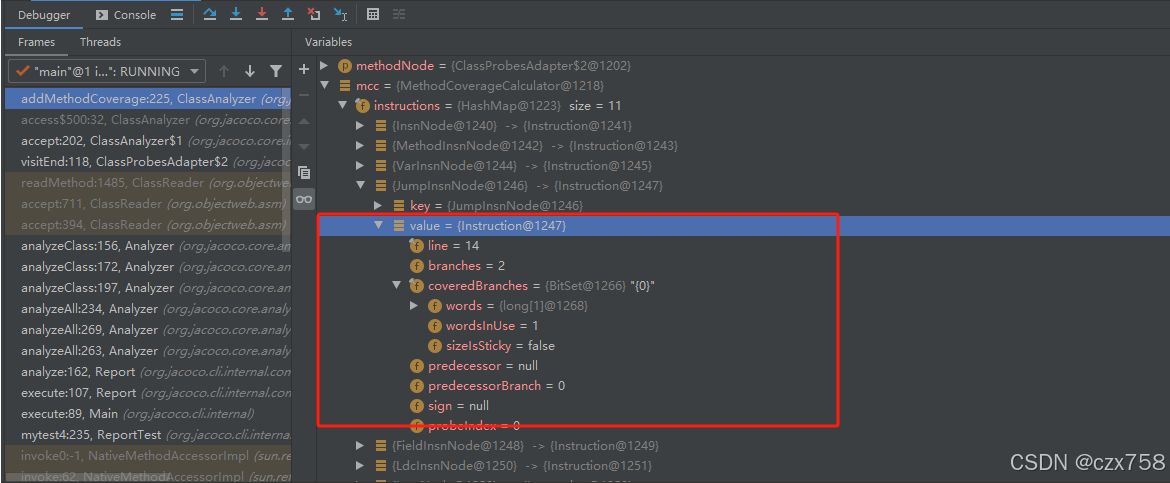

定义一个 final MethodCoverageCalculator mcc，这个类持有对象Map<AbstractInsnNode, Instruction>instructions。注意icc.getInstructions()这个方法，这个方法先add branch到jumpInsn指令后再返回Instructions，用于分支覆盖计算。mcc的Instructions长这样，这里重点说明下分支覆盖率，源码第十四行的jumpInsnNode关联的指令Instruction分支breaches=2，但是分支只有一个cover。
我们还是以第三个例子说明行覆盖率的计算过程。
void calculate(final MethodCoverageImpl coverage) {
applyMerges();
applyReplacements();
ensureCapacity(coverage);
for (final Entry<AbstractInsnNode, Instruction> entry : instructions.entrySet()) {
if (!ignored.contains(entry.getKey())) {
final Instruction instruction = entry.getValue();
coverage.increment(instruction.getInstructionCounter(),instruction.getBranchCounter(), instruction.getLine());
}
}
coverage.incrementMethodCounter();
}
applyMerges();applyReplacements();一般用不到，ensureCapacity(coverage);由于通过ASM的访问者模式访问的方法，所以在进行方法级别覆盖率计算时候需要每次都更新 MethodCoverageImpl coverage offset和last line，对应源码的行数，offset是第一行代码行数，因为是根据方法级别的计算，所以可以推断出offset是类的第一个方法第一行代码的行数，这里的test方法第一行是14，所以offset=14。coverage lines属性是所有行覆盖率的数组，coverage lines属性是源码染色的依据。
public ICounter getBranchCounter() {
if (branches < 2) {
return CounterImpl.COUNTER_0_0;
}
final int covered = coveredBranches.cardinality();
return CounterImpl.getInstance(branches - covered, covered);
}
注意getBranchCounter方法，只要braches<2，那么默认返回[0,0]，也就是说branches>=2的指令才需要计算分支。
接下来开始遍历method指令集合，计算方法行覆盖率、方法指令覆盖率和方法分支覆盖率。由于hashMap的特性，instructions遍历顺序不会按照顺序进行，为了方便说明，我这里先排序后再进行说明，访问顺序也不会影响覆盖率计算。
public void increment(final ICounter instructions, final ICounter branches,
final int line) {
if (line != UNKNOWN_LINE) {
incrementLine(instructions, branches, line);
}
instructionCounter = instructionCounter.increment(instructions);
branchCounter = branchCounter.increment(branches);
}
先看第一个指令 methodVisitor.visitVarInsn(ILOAD, 1)，这个指令是被覆盖的，且line=14!= UNKNOWN_LINE，所以需要计算行覆盖率，incrementLine看方法名称就知道了，增量计算行覆盖率，因为一个方法行可能包含多个指令，也可能包括多个branch，需要增量计算。重点看incrementLine方法，这个是源码染色的关键。
private void incrementLine(final ICounter instructions,final ICounter branches, final int line) {
ensureCapacity(line, line);
final LineImpl l = getLine(line);
final int oldTotal = l.getInstructionCounter().getTotalCount();
final int oldCovered = l.getInstructionCounter().getCoveredCount();
lines[line - offset] = l.increment(instructions, branches);
// Increment line counter:
if (instructions.getTotalCount() > 0) {
if (instructions.getCoveredCount() == 0) {
if (oldTotal == 0) {
lineCounter = lineCounter
.increment(CounterImpl.COUNTER_1_0);
}
} else {
if (oldTotal == 0) {
lineCounter = lineCounter.increment(CounterImpl.COUNTER_0_1);
} else {
if (oldCovered == 0) {
lineCounter = lineCounter.increment(-1, +1);
}
}
}
}
}
ensureCapacity(line, line);前面已经分析过，跳过。final LineImpl l = getLine(line);从lines数组中取出LineImpl l，因为是第一次获取l，所以lines还是null，lines = new LineImpl[last - first + 1]，lines[line - offset] = l.increment(instructions, branches)，增量计算行覆盖率，
计算完成后这时候lines[0]=[0,1];branch=[0,0]。后面的部分代码就是整个类的行覆盖率统计了，略过。开始访问第二个指令methodVisitor.visitInsn，此时final LineImpl l = getLine(line)拿到的就是lines[0]，经过 l.increment(instructions, branches)计算后lines[0]=[0,2];branch=[0,0]，开始方法第三个指令methodVisitor.visitJumpInsn(IF_ICMPLE, label1)，此时getBranchCounter返回[1,1]，根据上面的分析计算完成后lines[0]=[0,3];branch=[1,1]，这时候源码行14的相关指令就全部计算完成了，后面的行覆盖率一样的计算逻，略过不表。这时候有同学就发现了，如果我们现在去按照行读取此类的源码文件，那么在第14行是不是就可以实现染色了。jacoco也正是这么做的。
在统计全部的覆盖率后，开始调用方法writeReports(bundle, loader, nowout)写入报告，前面的过程各位看官老爷懂得都懂，我们直接看SourceHighlighter的highlight源码标记style的方法，这个方法实现了源码样式标记，可以看到四种样式，NOT_COVERED，行未覆盖，FULLY_COVERED，全覆盖，PARTLY_COVERED，部分覆盖，default，不标记。
HTMLElement highlight(final HTMLElement pre, final ILine line,
final int lineNr) throws IOException {
final String style;
switch (line.getStatus()) {
case ICounter.NOT_COVERED:
style = Styles.NOT_COVERED;
break;
case ICounter.FULLY_COVERED:
style = Styles.FULLY_COVERED;
break;
case ICounter.PARTLY_COVERED:
style = Styles.PARTLY_COVERED;
break;
default:
return pre;
}
final String lineId = "L" + Integer.toString(lineNr);
final ICounter branches = line.getBranchCounter();
switch (branches.getStatus()) {
case ICounter.NOT_COVERED:
return span(pre, lineId, style, Styles.BRANCH_NOT_COVERED,
"All %2$d branches missed.", branches);
case ICounter.FULLY_COVERED:
return span(pre, lineId, style, Styles.BRANCH_FULLY_COVERED,
"All %2$d branches covered.", branches);
case ICounter.PARTLY_COVERED:
return span(pre, lineId, style, Styles.BRANCH_PARTLY_COVERED,
"%1$d of %2$d branches missed.", branches);
default:
return pre.span(style, lineId);
}
}
根据我们前面的统计，第14行的覆盖率为lines[0]=[0,3];branch=[1,1]，根据getStatus的计算，可以得知instructions.getStatus()=FULLY_COVERED，branches.getStatus()=NOT_COVERED，所以line.getStatus()=PARTLY_COVERED，即部分覆盖。
public int getStatus() {
return instructions.getStatus() | branches.getStatus();
}
public int getStatus() {
int status = covered > 0 ? FULLY_COVERED : EMPTY;
if (missed > 0) {
status |= NOT_COVERED;
}
return status;
}

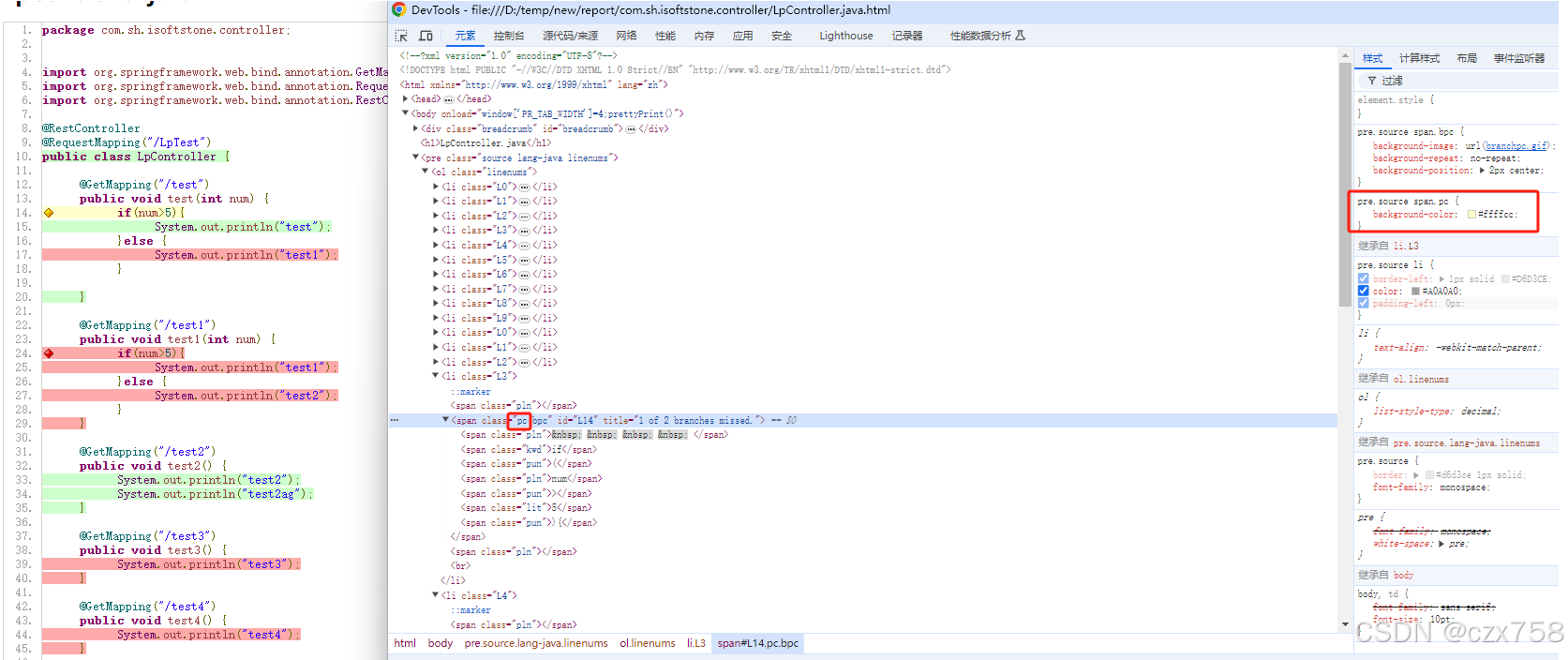

所以给span标记了颜色 Styles.PARTLY_COVERED， Styles.PARTLY_COVERED对应的span class为pc，这里可以验证下。OVER。
