硬件调试过程中单片机输出状态与期望不一致的问题分析笔记-案例分享

背景问题

在第一版硬件板卡10片到货后，对板卡进行硬件初步调试过程中，黄色LED报警灯的驱动MOS管脚测试中发现单片机输出状态与期望的不一致；
数量：共计10片板卡

问题分析

目的：查找出单片机引脚输出状态为何与软件设置不一致；

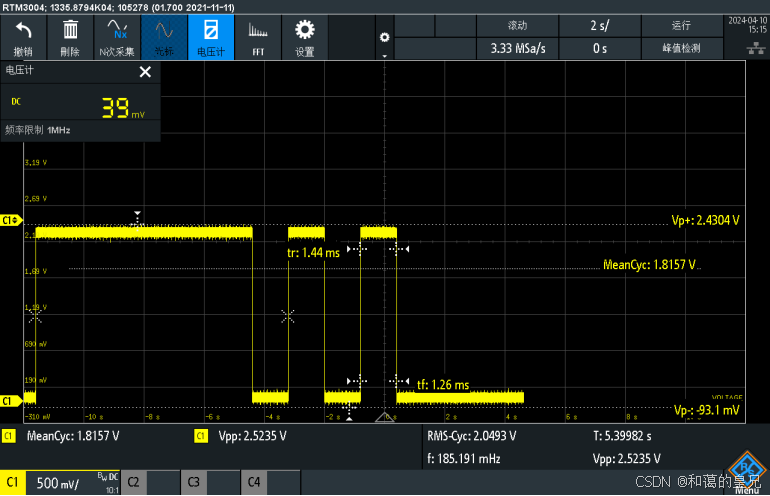

解决方式：因只有这一个块板卡输出信号不正常，高电平为2.4V（正常高电平3.3V，低电平为0V），可采用排除法，判断问题所在；

做法及分析：

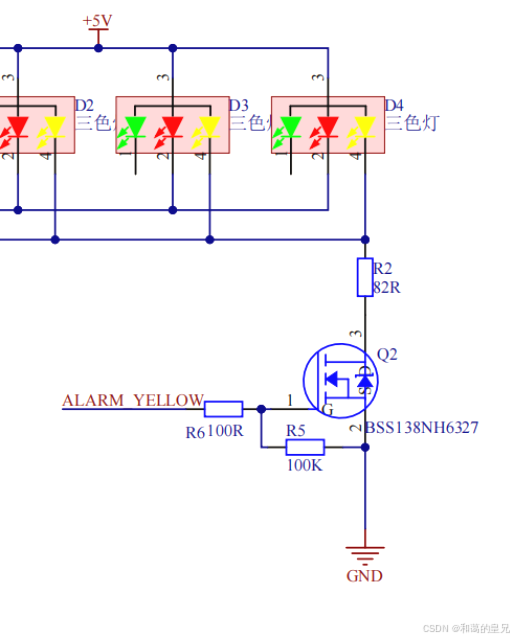

1、观察单片机与开启MOS管的这条回路有关的器件，猜测这条回路中有较大阻抗，经过使用万用表导通档测量，并无较大阻抗发现器件均无贴错，再次上电后，输出信号仍为2.4V；下图为此部分的电路原理图：

2、拆除MOS管Q2，排除短路后，上电，观察引脚输出状态，发现与未拆除前一致；则问题不在MOS上；

3、更换新的MOS管，排除短路后，上电，观察引脚输出状态，发现与之前一致；则问题不在MOS上；
4、拆除MOS管Q2的下拉电阻R5，排除短路后，上
