基于rt-thread studio的STM32裸机开发第二节：OLED驱动显示
❞

前言

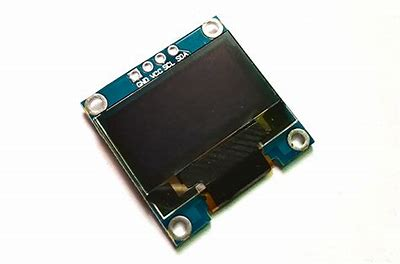

显示屏作为人机交互的重要元器件起着重要的作用。这里以四针IIC通信的OLED 0.96寸进行开发。

工程创建

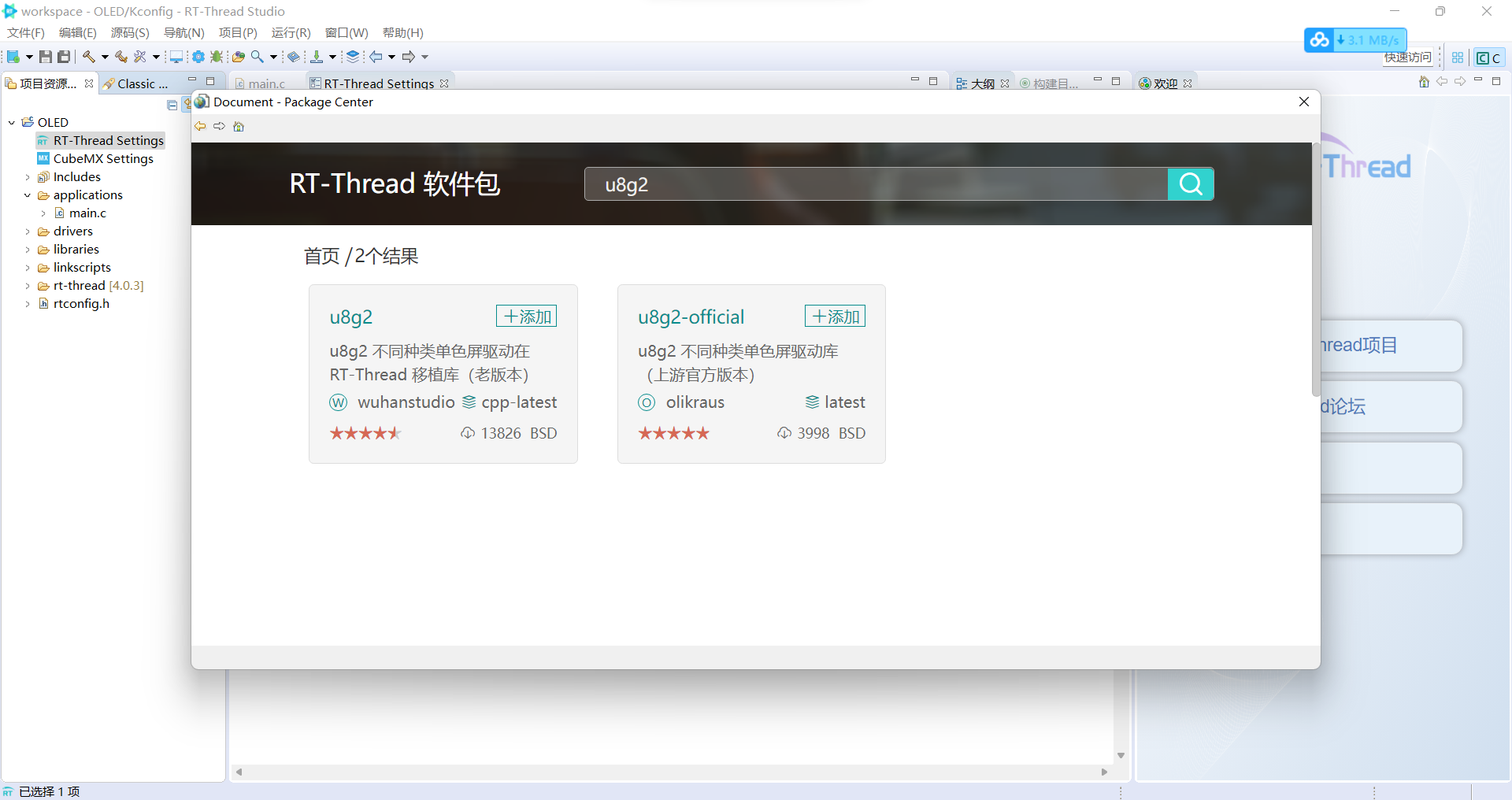

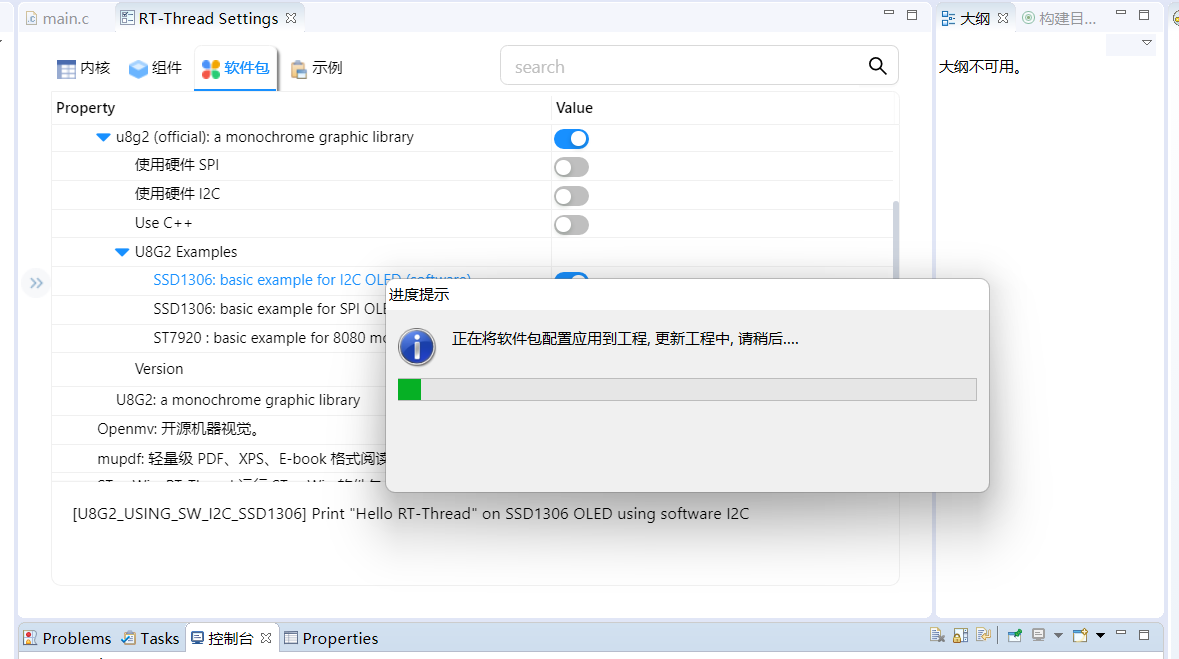

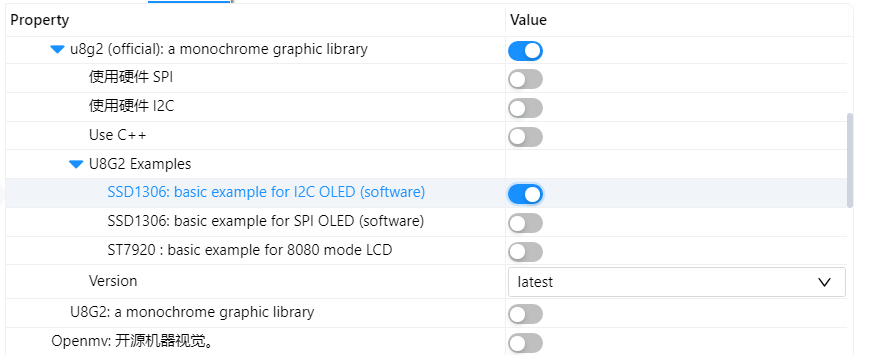

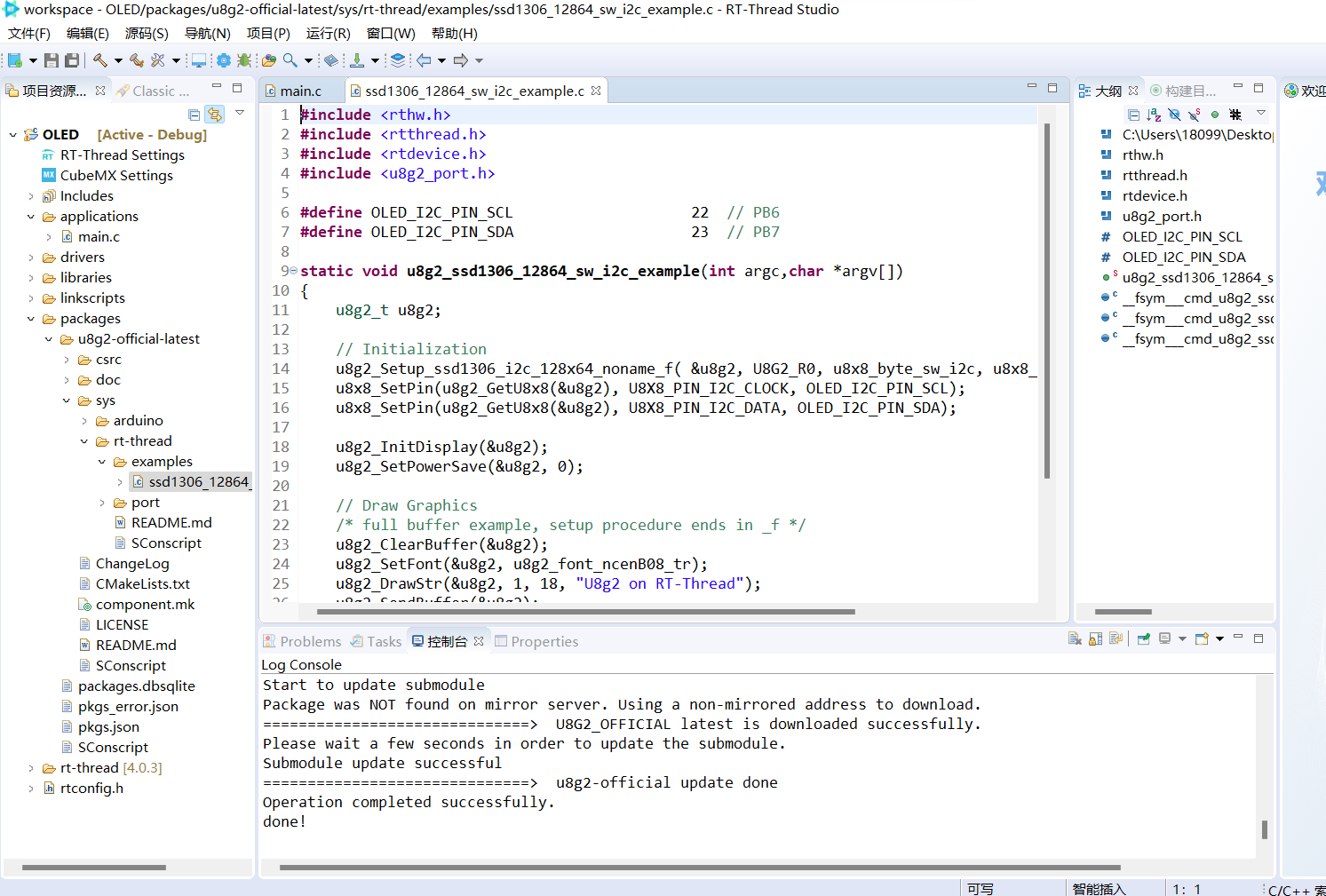

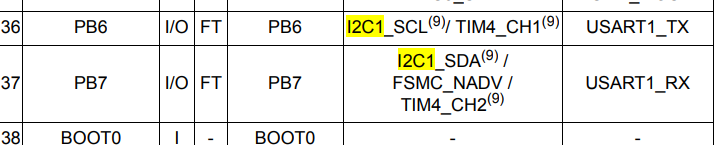

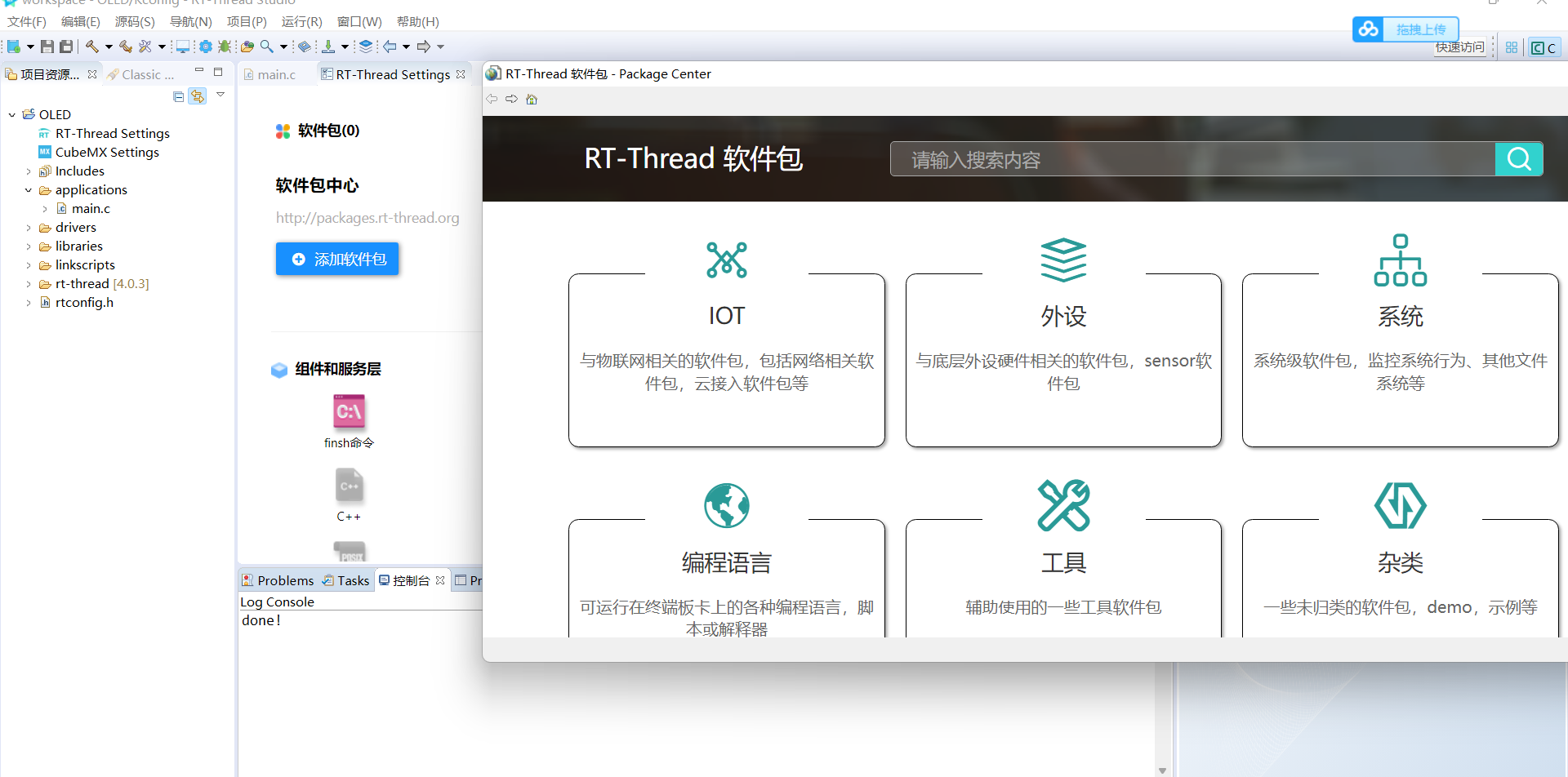

「步骤一：硬件连接」 参考STM32F103RCT6数据手册发现PB6\PB7为I2C通信接口，分为为SCL、SDA。 alt 「步骤二：软件包导入」 建立好工程，打开RT-Thread Setting点击打开软件包。 alt 搜索u8g2，这里选择第二个，并添加。 alt 打开配置项,选择打开例子 alt 进行保存。 alt 「步骤三：配置」 导入完成后，打开对应的文件夹例子 alt 修改你OLED所连接的引脚，这里为PB6、PB7。

#define OLED_I2C_PIN_SCL                    22  // PB6
#define OLED_I2C_PIN_SDA                    23  // PB7

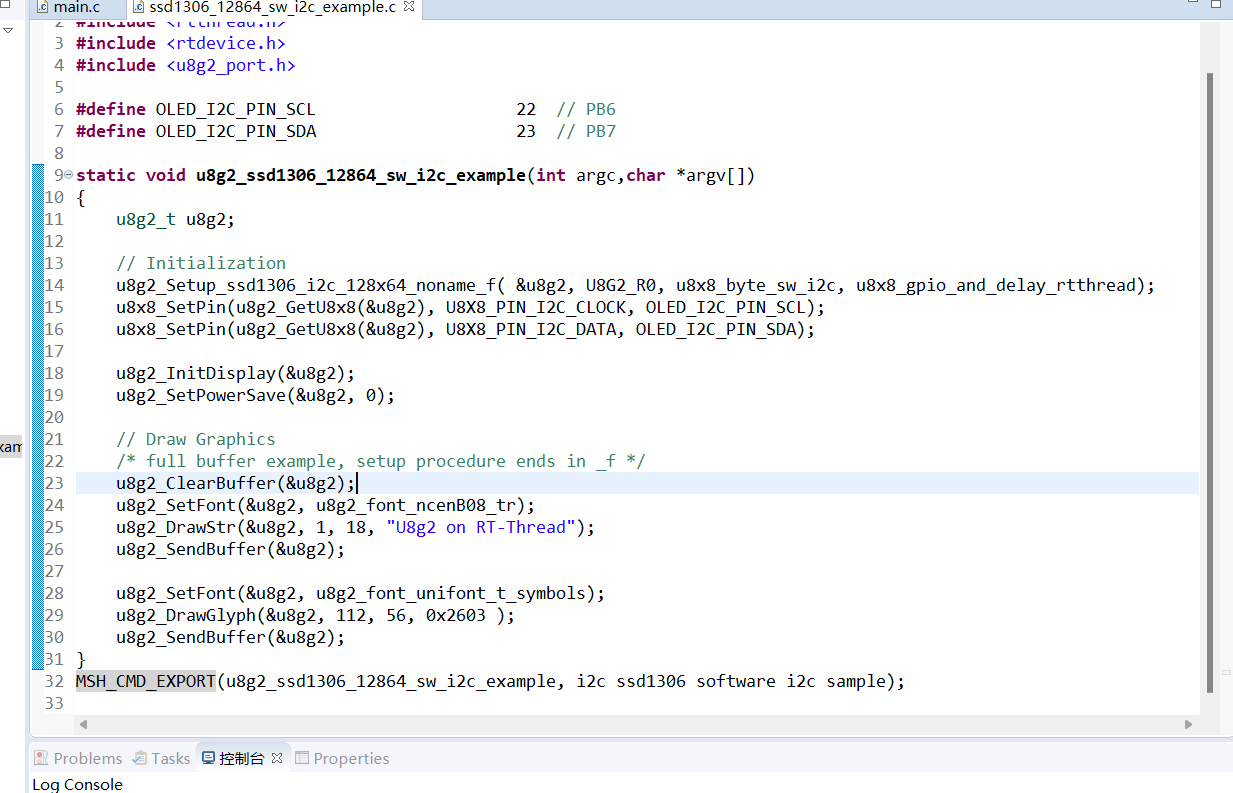

此处例子中的代码进行相关显示功能。 alt 这里为了方便查阅，进行修改显示内容，将源码

u8g2_ClearBuffer(&u8g2);
u8g2_SetFont(&u8g2, u8g2_font_ncenB08_tr);
u8g2_DrawStr(&u8g2, 1, 18, "U8g2 on RT-Thread");
u8g2_SendBuffer(&u8g2);

修改为

u8g2_ClearBuffer(&u8g2);
u8g2_SetFont(&u8g2, u8g2_font_ncenB08_tr);
u8g2_DrawStr(&u8g2, 1, 18, "OLED on RTT");
u8g2_SendBuffer(&u8g2);

「步骤四：下载及实验现象」 这里使用MSH_CMD_EXPORT()函数进行msh命令操作，为方便，采用INIT_APP_EXPORT()函数进行初始化即刻运行。

//MSH_CMD_EXPORT(u8g2_ssd1306_12864_sw_i2c_example, i2c ssd1306 software i2c sample);
INIT_APP_EXPORT(u8g2_ssd1306_12864_sw_i2c_example);

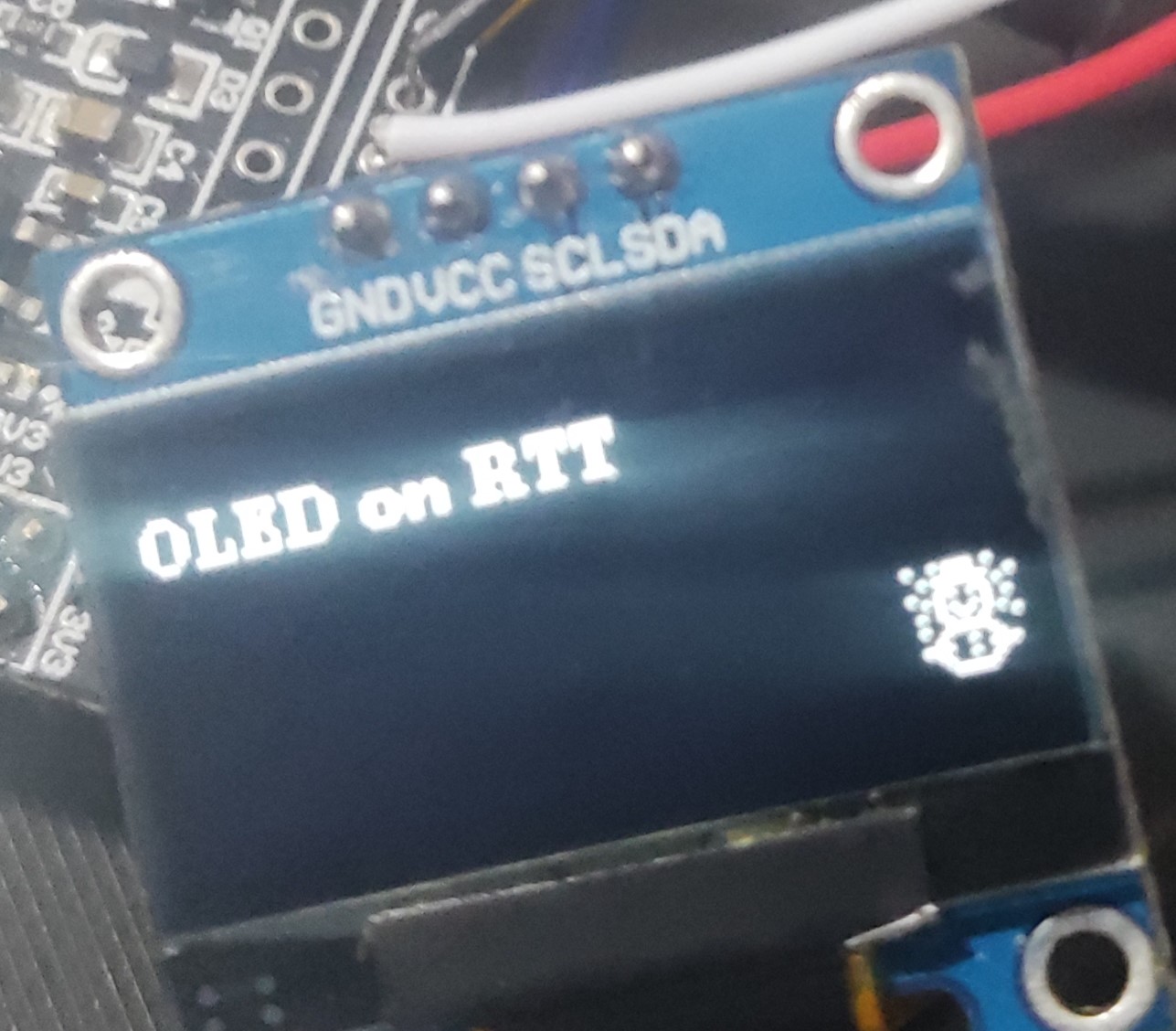

测试结果为： alt 以上就是本次的OLED驱动，采用软件包的形式进行开发，单纯使用案例，可根据例子中对显示内容的开发，可在main中进行调用修改。 alt
