Android 自定义View基础，View架构，测量，绘制，事件拦截（基于《Android群英传》）

Android 控件架构

Android View 视图 可以理解为一棵树，这个树有主干，有分支，有树叶，我们把ViewParent可以理解为树的主干，把ViewGroup理解为分支，每一个分支上可能都会有树叶，而树叶就是View。

通常在Activity当中，我们使用findViewById()方法，以树的深度优先遍历来查找视图树里的元素，

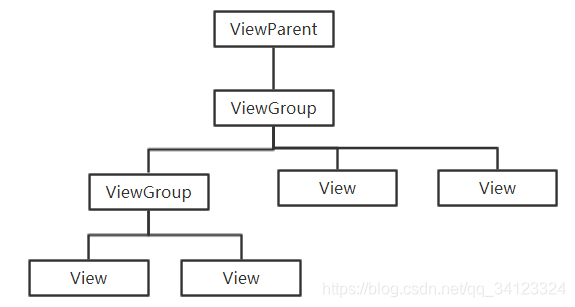

View视图树如下所示（绘图工具使用的是ProcessOn，挺好的一个在线绘图工具）

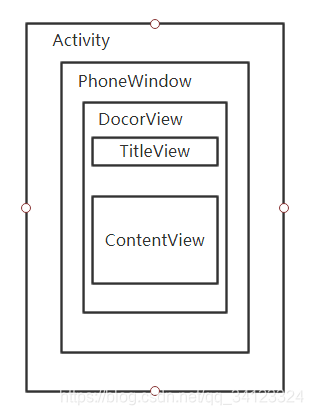

UI界面架构图

界面的全屏显示

requestWindowFeature(Window.FEATURE_NO_TITLE)来设置全屏显示，这个方法的调用一定要在setContentView()前。

界面的绘制

当程序在onCreate()方法中调用setContentView()方法后，ActivityManageService会回调onResume()方法，此时系统才会把整个DecorView添加到PhoneWindow中。

View的测量

View的测量在onMeasure()方法里重写，通过MeasureSpec类，测量的模式分为EXACTLY(固定宽度，默认是)，AT_MOST(最大)，UNSPECFIED(不指定)。

onMeasure()的super.measure(width,height)源码实现会调用setMeasureDimension()，我们把自定义的宽高传给它，就可以实现View大小的自定义了。

自定义宽高的模板方法：height与width类似

private int measureWidth(int measureSpec){

int result = 0;

int specMode  = MeasureSpec.getMode(measureSpec);

int specSize  = MeasureSpec.getSize(measureSpec);

if(specMode  = MeasureSpec.EXACTLY){

          result = specSize;

}else{

     result = 200;

     if(specMode  = MeasureSpec.AT_MOST)

             result  = Math.min(result,specSize);

}

return result;

}

View的绘制

View的绘制我们可以用onDraw()来重写实现，两个重要的参数，Canvas画布，Paint 画笔

自定义View的绘制没有什么难点，主要是调用API函数，具体学习可以参考-自定义View大佬朱凯的扔物线_给高级Android工程师的进阶手册

事件拦截机制分析

事件冲突的造成的原因：多层ViewGroup，View嵌套

Android里的事件传递，处理，通过MotionEvent这一关键类,重写onTouchEvent()方法。

在MotionEvent这个类里，

有获取触摸点的坐标，可以通过event.getX()方法---基于组件左上角和event.getRawX()方法---基于屏幕左上角。

有点击事件的Action，MotionEvent.ACTION_DOWN(手指按下)，MotionEvent.ACTION_MOVE(手指移动)，MotionEvent.ACTION_UP(手指抬起)。

注意：自定义ViewGroup的时候，务必重写onLayout()方法，不然子View是不会显示的。

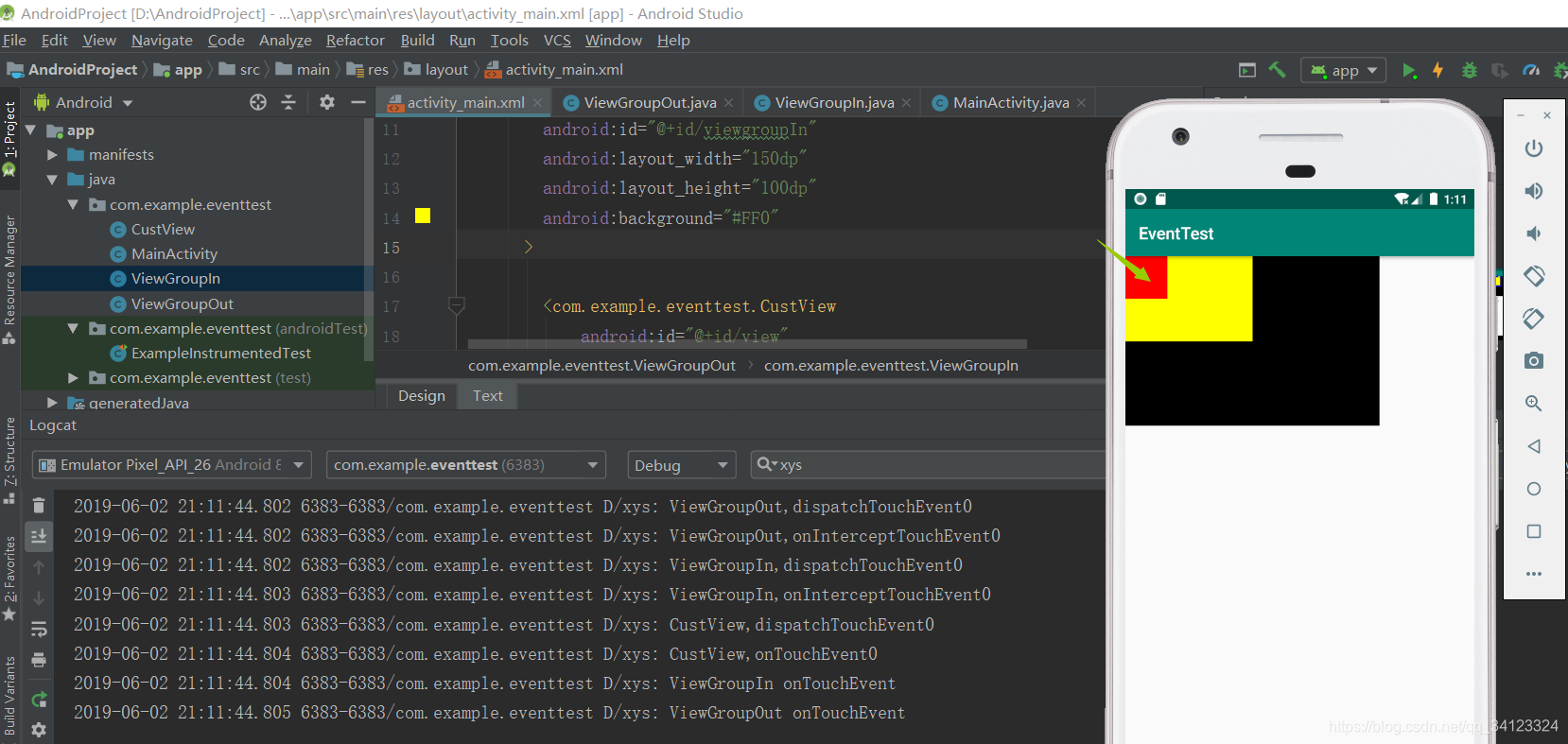

当点击红色的View时，事件传递如图：

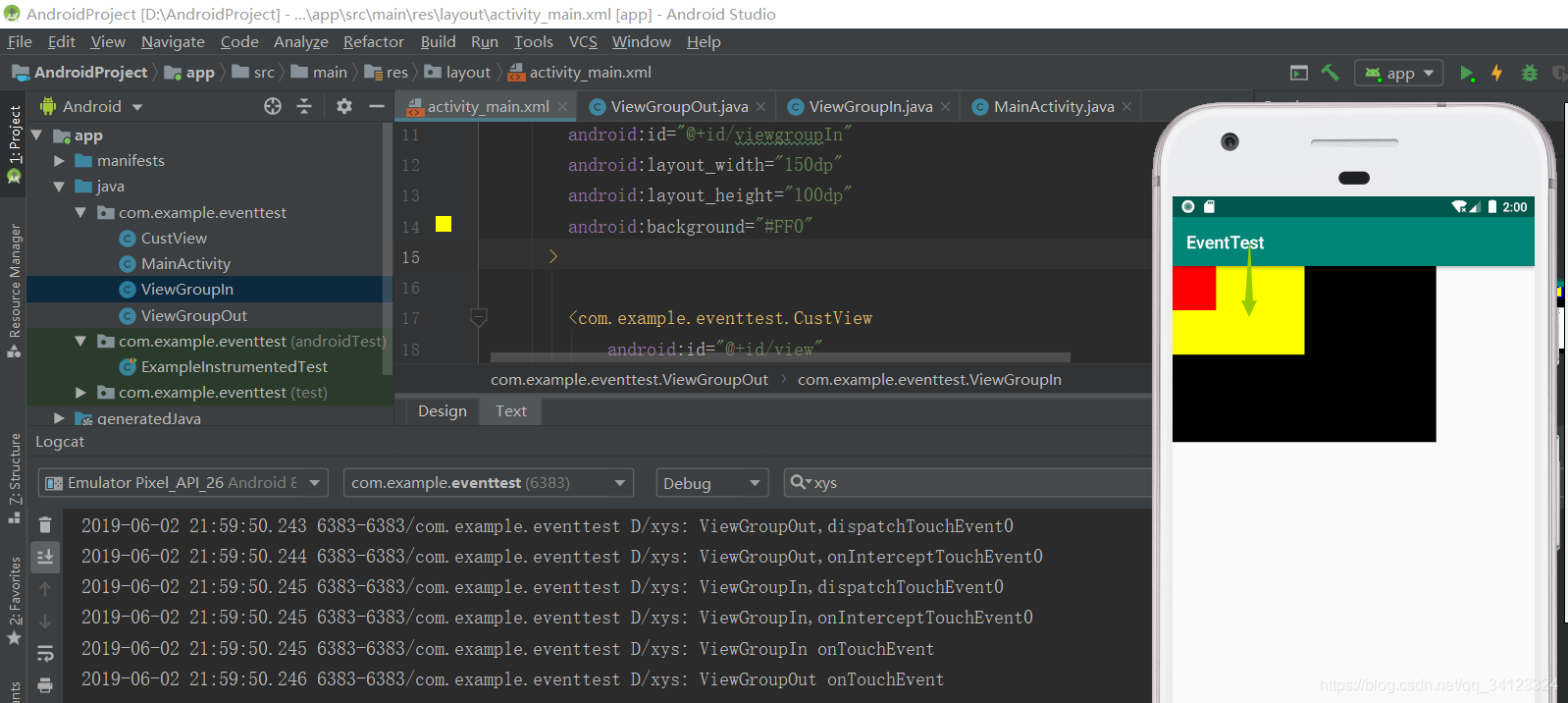

当点击黄色的View时，事件传递如图所示：

不知道小伙伴有没有发现规律，点击外层黑色View应该是……,很简单，尝试着做一做，这个留给读者思考吧~

总之，事件传递由外层到内层，事件处理由内层到外层。

事件传递的返回值也很容易，True：拦截    False：不拦截

事件处理的返回值类似：True：处理，False：不处理

初始情况下，两种返回值都是 False
