Linux中的中断与异常分析

      广义的中断是指在CPU正常运行期间，由于内外部事件或由程序预先安排的事件引起的CPU暂时停止正在运行的程序，转而为该内部或外部事件或预先安排的事件服务的程序中去，服务完毕后再返回去继续运行被暂时中断的程序。

   中断描述符表是一个系统表，它与每一个中断或者异常向量相联系 每个向量在表中有相应的中断或者异常处理程序的入口地址。 每个描述符8个字节，共256项，占用空间2KB 。内核启动中断前，必须初始化IDT，然后把IDT的基地址装载到idtr寄存器中 int指令允许用户进程发出一个中断信号，其值可以是0－255的任意一个向量 。所以，为了防止用户用int指令非法模拟中断和异常，IDT的初始化时要很小心的设置特权级，可以通过把相应描述符的DPL字段设置成0来实现。 然而用户进程有时必须要能发出一个编程异常。为了做到这一点，只要把相应的中断或陷阱门描述符的特权级设置成3。

中断门

用户态的进程不能访问的一个Intel中断门(特权级为0)，所有的中断都通过中断门激活，并全部在内核态 。

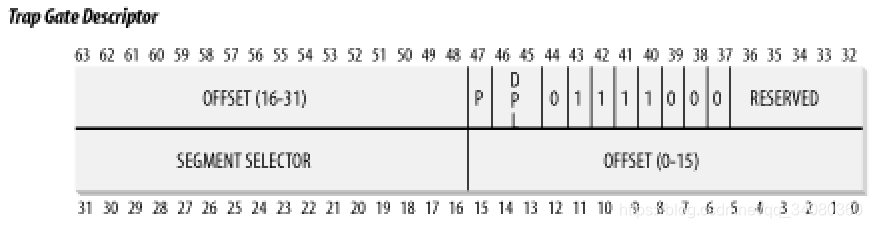

陷阱门

用户态的进程不能访问的一个Intel陷阱门(特权级为0)，大部分linux异常处理程序通过陷阱门激活。

系统门

用户态的进程可以访问的一个Intel陷阱门(特权级为3)，通过系统门来激活4个linux异常处理程序，它们的向量是3，4，5和128。因此，在用户态下可以发布int3，into，bound和int $0x80四条汇编指令。

异常

Intel公司保留0-31号中断向量用来处理异常事件：当产生一个异常时，处理机就会自动把控制转移到相应的处理程序的入口，异常的处理程序由操作系统提供。

其中2号为非屏蔽中断 ，根据异常时保存在内核堆栈中的eip的值可以进一步分为：

• 故障(fault)：eip=引起故障的指令的地址 通常可以纠正，处理完异常时，该指令被重新执行 例如缺页异常 。
• 陷阱(trap)：eip=随后要执行的指令的地址。
• 异常中止(abort)：eip=？？？ 发生严重的错误。eip值无效，只有强制终止受影响的进程。

中断 （狭义）

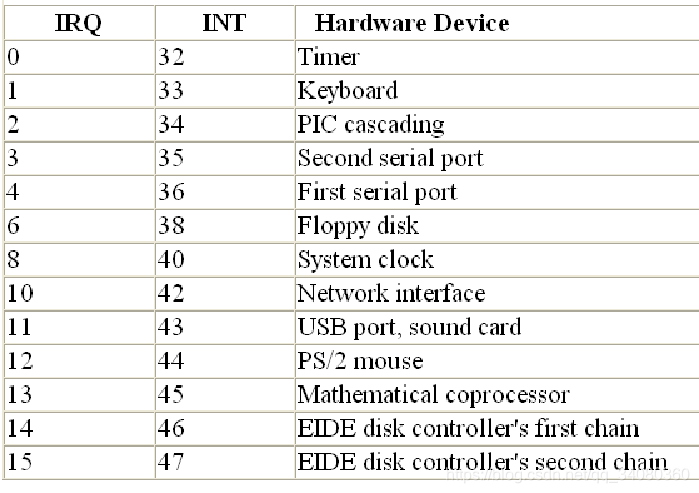

　0-31号中断向量被用作异常处理，则剩下32-255号中断向量共224个中断向量可以使用。这224个中断向量的分配方式即除了128号向量0x80 (SYSCALL_VECTOR)用作系统调用总入口之外，其他都用在外部硬件中断源上，包括可编程中断控制器8259A的15个irq（如下图所示）；事实上，当没有定义CONFIG_X86_IO_APIC时，其他223(除0x80外)个中断向量，只利用了从32号开始的15个，其它208个空着未用。

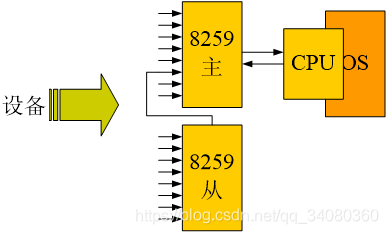

中断控制器处理过程：

• 监视IRQ线，对引发信号检查
• 如果一个引发信号出现在IRQ线上 ，把此信号转换成对应的中断向量 ，并把这个向量存放在中断控制器的一个I/O端口，从而允许CPU通过数据总线读这个向量。
• 把引发信号发送到处理器的INTR引脚，即产生一个中断 ，等待CPU应答这个信号；收到应答后，清空INTR引脚 。

可以对中断控制器编程：修改起始中断向量的值，或者有选择的屏蔽/激活每条IRQ线。

屏蔽全部可屏蔽中断，使用Eflags中的IF标志： 0=关中断；1=开中断。

关中断时，CPU不响应中断控制器发布的任何中断请求，内核中使用cli和sti指令分别清除和设置IF标志。

IRQ号与I/O设备之间的对应关系是在初始化每个设备驱动程序时建立的。系统初始化时，调用init_IRQ()函数用新的中断门替换临时中断门来更新IDT。

 中断程序入口操作为：

1. 将中断向量入栈
2. 保存所有其他寄存器
3. 调用do_IRQ
4. 跳转到ret_from_intr

do_IRQ(与体系结构无关)

每一个中断号具有一个中断描述符（0-224），使用action链表连接共享同一个中断号的多个设备和中断 。

irqaction的定义

struct irqaction {
    irq_handler_t handler;
    unsigned long flags;
    cpumask_t mask;
    const char *name;
    void *dev_id;
    struct irqaction *next;
    int irq;
    struct proc_dir_entry *dir;
};

irq_chip的定义 （中断控制器处理例程）

struct irq_chip {
    const char    *name;
    unsigned int    (*startup)(unsigned int irq);　　//中断开始
    void        (*shutdown)(unsigned int irq);　　　　//中断关闭
    void        (*enable)(unsigned int irq);　　　　　　//中断使能
    void        (*disable)(unsigned int irq);　　　　//中断禁用

    void        (*ack)(unsigned int irq);
    void        (*mask)(unsigned int irq);
    void        (*mask_ack)(unsigned int irq);
    void        (*unmask)(unsigned int irq);
    void        (*eoi)(unsigned int irq);

    void        (*end)(unsigned int irq);
    void        (*set_affinity)(unsigned int irq, cpumask_t dest);
    int        (*retrigger)(unsigned int irq);
    int        (*set_type)(unsigned int irq, unsigned int flow_type);
    int        (*set_wake)(unsigned int irq, unsigned int on);

    /* Currently used only by UML, might disappear one day.*/
#ifdef CONFIG_IRQ_RELEASE_METHOD
    void        (*release)(unsigned int irq, void *dev_id);
#endif
    /*
     * For compatibility, ->typename is copied into ->name.
     * Will disappear.
     */
    const char    *typename;
};

 do_IRQ()函数的等价代码：

	int irq = ~regs->orig_ax;		//取得对应的中断向量
	irq_desc[irq]->handle_irq(irq, desc);	//调用中断处理句柄，对8259，就是handle_level_irq
	mask_ack_irq(desc, irq);		//应答PIC的中断，并禁用这条IRQ线。(为串行处理同类型中断)
	handle_IRQ_event(irq,&regs,irq_desc[irq].action);//调用handle_IRQ_event()执行中断服务例程，例如timer_interrupt
	irq_desc[irq].handler->end(irq);	//句知PIC重新激活这条IRQ线，允许处理同类型中断
	处理下半部分				//6



 一个中断服务例程实现一种特定设备的操作， handle_IRQ_evnet()函数依次调用这些设备例程 ，这个函数本质上执行了如下核心代码:

do{
    action->handler(irq,action->dev_id,regs);
    action = action->next;
}while (action)；

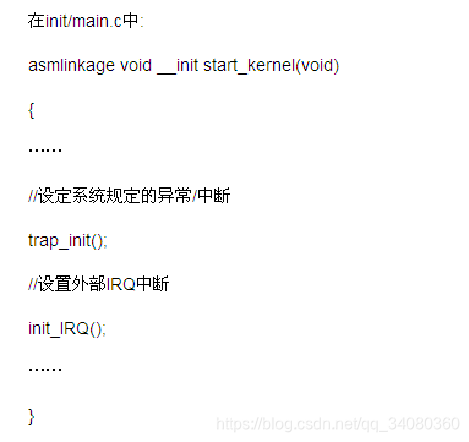

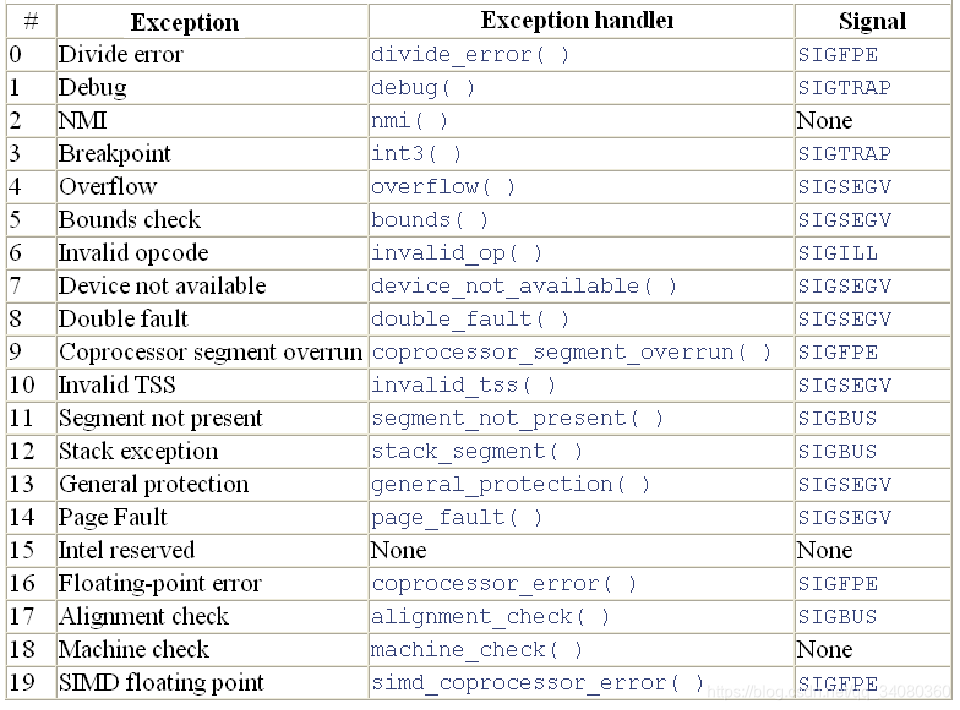

x86体系结构的异常和非屏蔽中断占用了0～19这20个中断向量。且其中仅有2号向量用于非屏蔽中断，其余19个全部分类为异常。 这20个向量的设置或初始化会在trap_init()函数中完成，通过调用set_intr_gate()、set_system_intr_gate()、set_task_gate()等一系列函数设置这20个向量。128号向量用于系统调用，在start_kernel(）中的trap_init()中的set_system_trap_gate()中初始化。

硬件级中断处理过程分析

1.确定与中断或者异常关联的向量i（0~255）

2，读idtr寄存器指向的IDT表中的第i项

3，从gdtr寄存器获得GDT的基地址，并在GDT中查找，以读取IDT表项中的段选择符所标识的段描述符

4，确定中断是由授权的发生源发出的。 中断：中断处理程序的特权不能低于引起中断的程序的特权（对应GDT表项中的DPL vs CS寄存器中的CPL） 编程异常：还需比较CPL与对应IDT表项中的DPL。

5，检查是否发生了特权级的变化，一般指是否由用户态陷入了内核态。 如果是由用户态陷入了内核态，控制单元必须开始使用与新的特权级相关的堆栈 a，读tr寄存器，访问运行进程的tss段 b，用与新特权级相关的栈段和栈指针装载ss和esp寄存器。这些值可以在进程的tss段中找到 c，在新的栈中保存ss和esp以前的值，这些值指明了与旧特权级相关的栈的逻辑地址。

6，若发生的是故障，用引起异常的指令地址修改cs和eip寄存器的值，以使得这条指令在异常处理结束后能被再次执行

7，在栈中保存eflags、cs和eip的内容

8，如果异常产生一个硬件出错码，则将它保存在栈中

9，装载cs和eip寄存器，其值分别是IDT表中第i项门描述符的段选择符和偏移量字段。

10.从中断或者异常中返回。

•  用保存在栈中的值装载cs、eip和eflags寄存器。如果一个硬件出错码曾被压入栈中，那么弹出这个硬件出错码
• 检查处理程序的特权级是否等于cs中最低两位的值(这意味着进程在被中断的时候是运行在内核态还是用户态)。若是，iret终止执行；否则，进行下一步。
• .从栈中装载ss和esp寄存器。这步意味着返回到与旧特权级相关的栈

上下半部分机制

我们把中断处理切为两半。中断处理程序是上半部——接受中断，他就立即开始执行，但只有做严格时限的工作。能够被允许稍后完成的工作会推迟到下半部去，在合适的时机，下半部分会被执行。

下半部分三种方法

• 软中断

初始化：定义一个新的可延迟函数，通常在内核初始化时进行 ，open_softirq。

检查：local_softirq_pending。当do_IRQ完成了I/O中断的处理时，检查是否有软中断被挂起，若被挂起则do_softirq，软中断执行后，若发现又有新的软中断被激活，就唤醒ksoftirqd进程，来触发do_softirq的另一次执行。

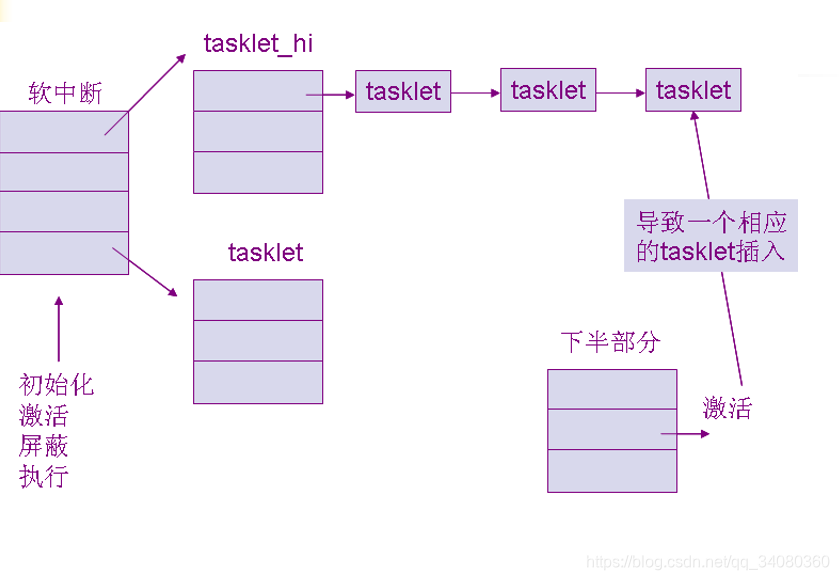

• tasklet

Tasklet和高优先级的tasklet 分别存放在tasklet_vec和tasklet_hi_vec数组中。 数组的每一项针对一个CPU，代表这个CPU上的tasklet列表 ，分别由tasklet_action和tasklet_hi_action处理 找到CPU对应的那个项，遍历执行。在软中断的上下文中运行，所有的代码必须是原子的。

• 工作队列

工作队列在一个内核线程上下文运行，并且可以在延迟一段确定的时间后才执行，有更多的灵活性。
