WDS2期第20课 1 NOR FLASH原理及硬件操作 nand nor比较 uboot测试norflash 读和内存一样 写需要进入program模式

NAND 和 NOR对比

	NOR	NAND
接口	RAM-Like，引脚多	引脚少，复用
容量	小 1M 2M…	大 512M 8G…
读	简单	复杂
写	发出特定命令，慢	发出特定命令，快
价格	高	低
XIP（execute in place）在存储芯片上直接运行	支持	不支持
优缺点比较	无位反转，无坏块（存储关键信息bootloader）	位反转，坏块（视频音频等）

有地址线数据线，片选，可以像内存一样读，不能像内存一样写所以数据不易被破坏。而nand flash数据线传输cmd、data、addr。

开发板设置nand启动，nor启动。
从nand启动，那么cpu的0地址对应片内的4K sram，而nor不可见。
从nor启动，那么0地址就是nor。

uboot测试nor flash

使用openJTAG烧写uboot到nor flash，从nor启动开发板，

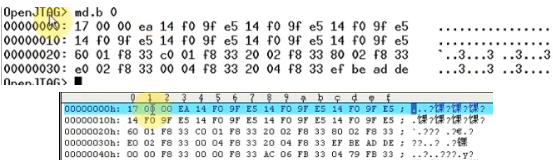

1. 读数据

md.b 0

2. 读ID

NOR手册上:
在地址555H写AH
在地址2AAH写55H
在地址555H写90H （前两步解锁，这一步发命令）
读0地址得到厂家ID:C2H
读1地址得到设备ID:22DAH或225BH
退出读D状态:给任意地址写F0H

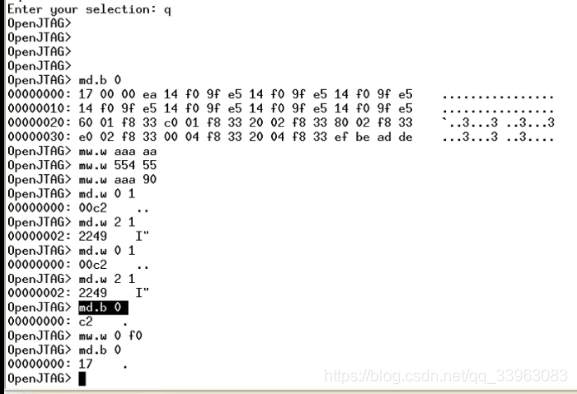

UBOOT怎么操作：

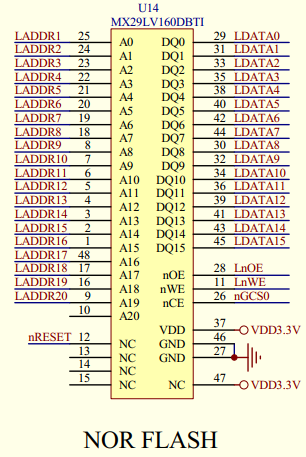

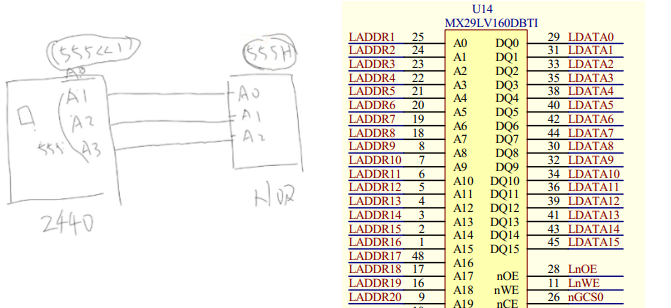

2440的A1接到NOR的A0,所以2440发出(555h<<1),NMORオ能收到555h这个地址。

(CPU总认为一个地址对应一个Byte，而16位宽的nor一个地址对应两个Byte，所以CPU A0不接)
往地址AAAH写AAH					mw.w aaa aa
往地址554写55H					mw.w 554 55
往地址AAAH写90H					mw.w aaa 90
读0地址得到厂家ID:C2H			md.w 0 1
读2地址得到设备ID:22DAH或225BH	md.w 2 1
退出读ID状态:					mw.w 0 f0

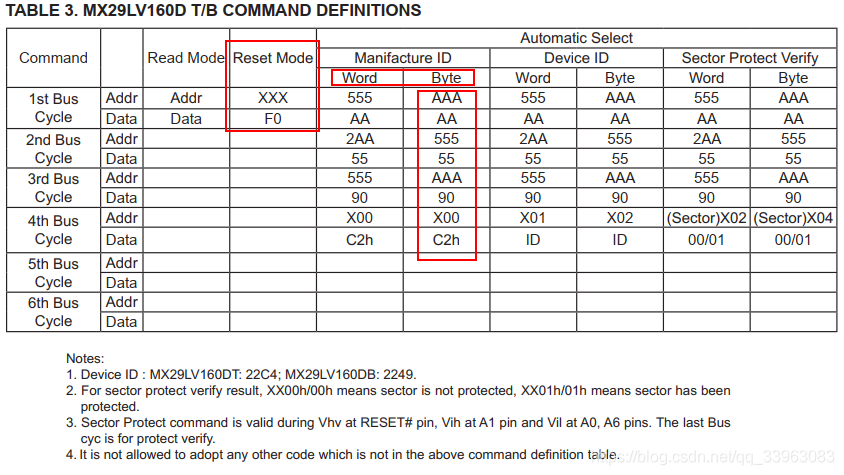

nor数据手册MX29LV160DBTI，往任意地址写F0复位；可以配置位宽，word（16）或者byte（8）。

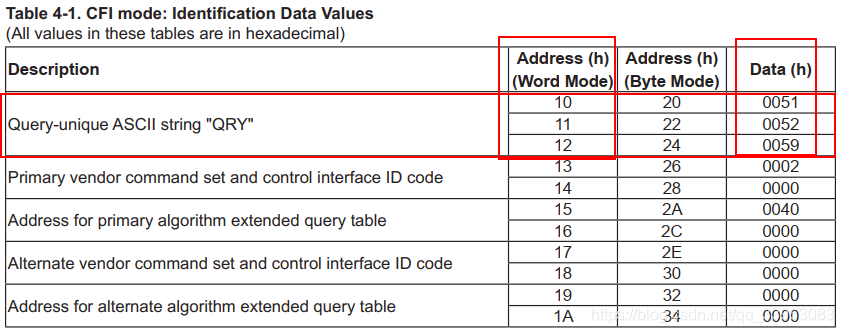

3. CFI接口（commom flash interface）读取nor的信息电压容量时间参数

通用的norflash接口，CFI。

2440的A1接到NOR的A0,所以2440发出(555h<<1),NMORオ能收到555h这个地址。

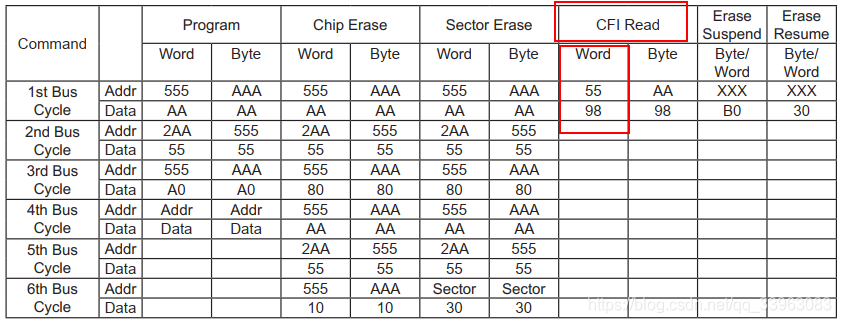

进入CFエ模式		往AH写入98H		mw.w aa 98
读数据			读20H得到0051	md.w 20 1
				读22H得到0052	md.w 22 1
				读24H得到0059	md.w 24 1
				退出CFI模式		mw.w 0 f0

4. 写数据

这样直接写不对，，，需要先进入program模式，

md.w 100000 1		读1M地址的数据，因为uboot在1M以内
mw.w 100000 1234	往1M地址写入，（nor不能直接写，写入不了）
md.w 100000 1		没有变化，不能像内存一样写入

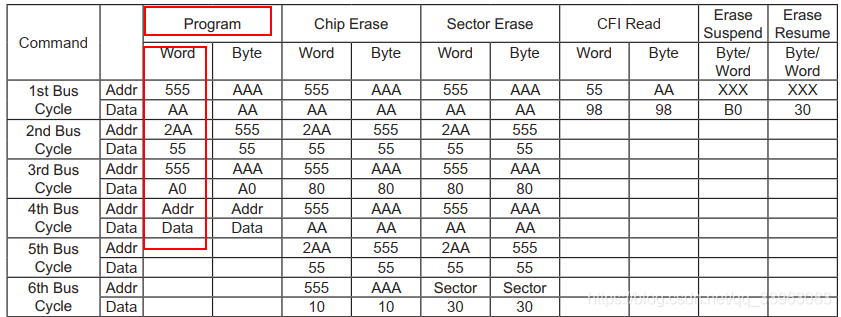

根据数据手册，如何进program模式，

NOR手册:
往地址555H写AAH
往地址2AAH写55H
往地址555H写AOH
往地址PA写PD2440的

A1接到MOR的A0,所以2440发出(555h<1),MoR才能收到555h这个地址.
UBOOT怎么操作：
往地址AAAH写AAH			mw.w aaa aa
往地址554H写55H			mw.w 554	55
往地址AAAH写AOH			mw.w aaa a0
往地址0x100000写1234h	mw.w 100000 1234
