之前写的代码只适合内部使用（自己用或者公司内部用），不能通用，也许通过scanf就要去打开某个设备。
想要用户代码无需任何修改就能使用之前的驱动，就要使用输入子系统。

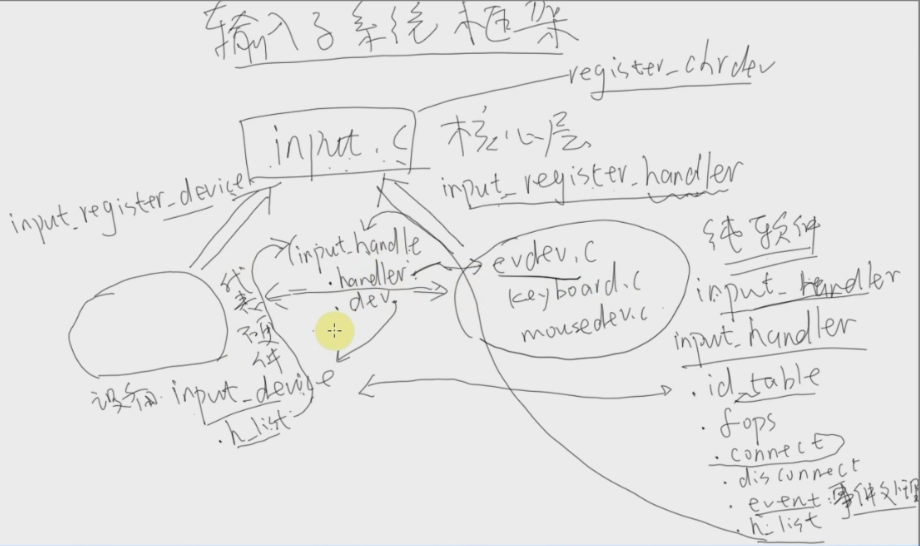

输入子系统框架
input.c 是核心层
在这里插入图片描述

// 流程
drivers/input/input.c
	err = register_chrdev(INPUT_MAJOR, "input", &input_fops);
	static const struct file_operations input_fops = {
		.owner = THIS_MODULE,
		.open = input_open_file,
	};
	// 怎么读按键
	input_open_file
		struct input_handler *handler = input_table[iminor(inode) >> 5];
		new_fops = fops_get(handler->fops)
		file->f_op = new_fops; // 将新的fops赋值给file的f_op
		err = new_fops->open(inode, file);

// input_table由谁构造
input_table
	int input_register_handler(struct input_handler *handler) // 构造了input_table数组的项
	// 在keyboard.c  evdev.c  joydev.c  mousedev.c  tsdev.c中调用了input_register_handler，向上注册input_register_handler

主要代码在drivers/input/input.c里，已经写好字符设备的注册等代码register_chrdev(INPUT_MAJOR, "input", &input_fops);，但fops只有.open，

static const struct file_operations input_fops = {
	.owner = THIS_MODULE,
	.open = input_open_file,
};

static int __init input_init(void)
{
	int err;

	err = class_register(&input_class);
	if (err) {
		printk(KERN_ERR "input: unable to register input_dev class\n");
		return err;
	}

	err = input_proc_init();
	if (err)
		goto fail1;

	err = register_chrdev(INPUT_MAJOR, "input", &input_fops);
	if (err) {
		printk(KERN_ERR "input: unable to register char major %d", INPUT_MAJOR);
		goto fail2;
	}

	return 0;

 fail2:	input_proc_exit();
 fail1:	class_unregister(&input_class);
	return err;
}

查看这个.open函数，根据inode的次设备号获得新的fops，赋值给file的f_op，

static int input_open_file(struct inode *inode, struct file *file)
{
	struct input_handler *handler = input_table[iminor(inode) >> 5];
	const struct file_operations *old_fops, *new_fops = NULL;
	int err;

	/* No load-on-demand here? */
	if (!handler || !(new_fops = fops_get(handler->fops))) // 获得新的new_fops
		return -ENODEV;

	/*
	 * That's _really_ odd. Usually NULL ->open means "nothing special",
	 * not "no device". Oh, well...
	 */
	if (!new_fops->open) {
		fops_put(new_fops);
		return -ENODEV;
	}
	old_fops = file->f_op;
	file->f_op = new_fops; // 将新的fops赋值给file的f_op

	err = new_fops->open(inode, file);

	if (err) {
		fops_put(file->f_op);
		file->f_op = fops_get(old_fops);
	}
	fops_put(old_fops);
	return err;
}

其中input_table[iminor(inode) >> 5];这个数组的项由input_register_handler构造，input_register_handler被多个调用（keyboard.c evdev.c joydev.c mousedev.c tsdev.c），

int input_register_handler(struct input_handler *handler)
{
	struct input_dev *dev;

	INIT_LIST_HEAD(&handler->h_list);

	if (handler->fops != NULL) {
		if (input_table[handler->minor >> 5])
			return -EBUSY;

		input_table[handler->minor >> 5] = handler;
	}

比如在evdev.c的入口函数中，就调用了input_register_handler,

static int __init evdev_init(void)
{
	return input_register_handler(&evdev_handler);
}

input_register_handler,函数的参数是input_handler类型，input_register_handler结构体包含了fops结构，fops就有了open read write等，

// input_handler结构体
struct input_handler {

	void *private;

	void (*event)(struct input_handle *handle, unsigned int type, unsigned int code, int value);
	int (*connect)(struct input_handler *handler, struct input_dev *dev, const struct input_device_id *id);
	void (*disconnect)(struct input_handle *handle);
	void (*start)(struct input_handle *handle);

	const struct file_operations *fops; // 包含了fops结果
	int minor;
	const char *name;

// 参数evdev_handler的初始化，
static struct input_handler evdev_handler = {
	.event =	evdev_event,
	.connect =	evdev_connect,		// 支持这个设备就调用connect，与硬件建立连接
	.disconnect =	evdev_disconnect,
	.fops =		&evdev_fops,
	.minor =	EVDEV_MINOR_BASE, // 64
	.name =		"evdev",
	.id_table =	evdev_ids, // 表示这个handler能够支持哪些输入设备
};

// file_operations结构体
struct file_operations {
	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
	ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
	int (*mmap) (struct file *, struct vm_area_struct *);
	int (*open) (struct inode *, struct file *);

注册输入设备 input_register_device （对称）

// 流程
int input_register_device(struct input_dev *dev) // 注册输入设备
	list_add_tail(&dev->node, &input_dev_list); // 放入链表
	list_for_each_entry(handler, &input_handler_list, node) // 对每个input_handler都调用input_attach_handler
		input_attach_handler(dev, handler); // 根据input_handler的id_table判断能否支持这个input_dev

int input_register_device(struct input_dev *dev)
{
	...
	list_add_tail(&dev->node, &input_dev_list);
	...
	list_for_each_entry(handler, &input_handler_list, node)
		input_attach_handler(dev, handler);

	input_wakeup_procfs_readers();

	return 0;
}

注册handler input_register_handler （对称）

// 流程
int input_register_handler(struct input_handler *handler) // 注册handler
	list_add_tail(&handler->node, &input_handler_list);   // 放入链表
	list_for_each_entry(dev, &input_dev_list, node)       // 对于每个input_dev调用input_attach_handler
		input_attach_handler(dev, handler);	// 根据handler的id_table判断能否支持这个input_dev

int input_register_handler(struct input_handler *handler)
{
	struct input_dev *dev;

	INIT_LIST_HEAD(&handler->h_list);

	if (handler->fops != NULL) {
		if (input_table[handler->minor >> 5])
			return -EBUSY;

		input_table[handler->minor >> 5] = handler;
	}

	list_add_tail(&handler->node, &input_handler_list);

	list_for_each_entry(dev, &input_dev_list, node)
		input_attach_handler(dev, handler);

	input_wakeup_procfs_readers();
	return 0;
}

无论先注册input_register_handler还是input_register_device，最终都调用input_attach_handler(dev, handler);。

input_attach_handler(dev, handler)

// 流程
static int input_attach_handler(struct input_dev *dev, struct input_handler *handler)
	id = input_match_device(handler->id_table, dev); // 根据handler的id_table和dev比较
	error = handler->connect(handler, dev, id); // 如果支持则handler->connect

注册input_dev或 input_handler时，会两两比较左边的input_dev和右边的input_handler，根据input_handler的id_table判断这个input_handler能否支持这个input_dev，如果能支持，则调用input_handler的connect函数建立“连接”。

static int input_attach_handler(struct input_dev *dev, struct input_handler *handler)
{
	const struct input_device_id *id;
	int error;

	if (handler->blacklist && input_match_device(handler->blacklist, dev))
		return -ENODEV;

	id = input_match_device(handler->id_table, dev);
	if (!id)
		return -ENODEV;

	error = handler->connect(handler, dev, id);
	if (error && error != -ENODEV)
		printk(KERN_ERR
			"input: failed to attach handler %s to device %s, "
			"error: %d\n",
			handler->name, kobject_name(&dev->cdev.kobj), error);

	return error;
}

以evdev.c为例怎么建立连接，通过struct input_handle 建立连接

分配一个input_handle结构体

设置

evdev->handle.dev = dev;		// 指向左边的input_dev
evdev->handle.handler = handler; // 指向右边的handler

list_add_tail(&handle->d_node, &handle->dev->h_list); // 将handle加入到dev->h_list
list_add_tail(&handle->h_node, &handler->h_list);	  // 将handle加入到handler->h_list

流程：
int evdev_connect(struct input_handler, struct input_dev,const struct input_device_id)
	evdev = kzalloc(sizeof(struct evdev), GFP_KERNEL); // 分配一个evdev，evdev包含input_handle
	// 设置
	evdev->exist = 1;
	evdev->minor = minor;
	evdev->handle.dev = dev;		// 指向左边的input_dev
	evdev->handle.name = evdev->name;
	evdev->handle.handler = handler; // 指向右边的handler
	evdev->handle.private = evdev;
	// 注册
	error = input_register_handle(&evdev->handle);
		list_add_tail(&handle->d_node, &handle->dev->h_list); // 将handle加入到dev->h_list
		list_add_tail(&handle->h_node, &handler->h_list);	  // 将handle加入到handler->h_list

可以从输入设备的h_list找到input_handle找到input_handler；
同样从input_handler的h_list找到input_handle找到输入设备。

读取按键的数据（可能休眠）

用户在read时候会调用到具体的某个handler的fops的read，以 evdev_read为例，

// 读取数据的操作
static ssize_t evdev_read(struct file *file, char __user *buffer, size_t count, loff_t *ppos)
	// 无数据并且非阻塞方式，则立即返回-EAGAIN，，client缓冲区头等于尾
	if (client->head == client->tail && evdev->exist && (file->f_flags & O_NONBLOCK))
		return -EAGAIN;
	// 否则休眠
	retval = wait_event_interruptible(evdev->wait, client->head != client->tail || !evdev->exist);

// 唤醒操作在事件处理函数中
static void evdev_event(struct input_handle *handle, unsigned int type, unsigned int code, int value)
	// 唤醒
	wake_up_interruptible(&evdev->wait);

evdev_event去唤醒

evdev_event事件处理函数在input_handler中，

static struct input_handler evdev_handler = {
	.event =	evdev_event,
	.connect =	evdev_connect,
	.disconnect =	evdev_disconnect,
	.fops =		&evdev_fops,
	.minor =	EVDEV_MINOR_BASE,
	.name =		"evdev",
	.id_table =	evdev_ids,
};

evdev_event被硬件相关的代码调用。以这个看，gpio_keys_isr是一个例子，不对应实际硬件，在drivers\input\keyboard\gpio_keys.c中，
在设备的终端服务程序中，
先确定事件是什么，
然后调用相应的input_handler的event函数上报事件。

static irqreturn_t gpio_keys_isr(int irq, void *dev_id)
{
	...
	if (irq == gpio_to_irq(gpio)) {
		unsigned int type = button->type ?: EV_KEY;
		int state = (gpio_get_value(gpio) ? 1 : 0) ^ button->active_low;
		// 上报事件
		input_event(input, type, button->code, !!state);
		input_sync(input);
	}
	return IRQ_HANDLED;
}

中断服务程序中的去调用input_event 上报事件去调用evdev_event

void input_event(struct input_dev *dev, unsigned int type, unsigned int code, int value)
	// 遍历设备链表
	list_for_each_entry(handle, &dev->h_list, d_node)
		// 对每个已经打开的设备 去调用它的event函数
		if (handle->open)
			handle->handler->event(handle, type, code, value);
