k210单片机显示屏制作一个表盘

前言

主控采用k210单片机，屏幕为nt35310，采用image2lcd取模制作
哔哩哔哩视频

表盘处理

获取表盘图片

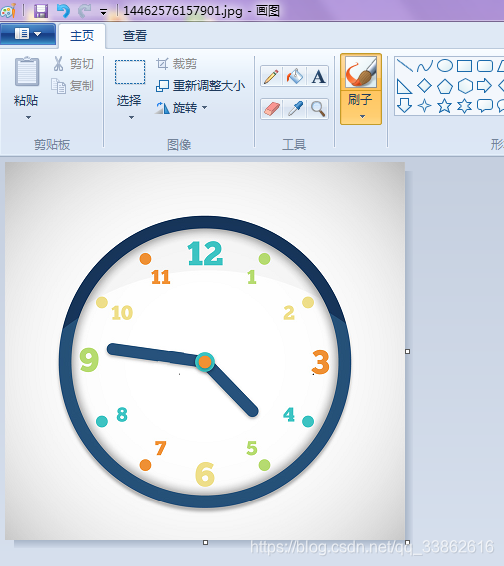

首先在网上获取一张比较好看的表盘图片

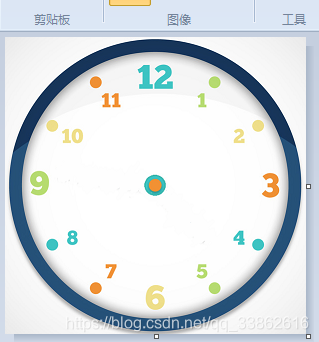

对图片进行处理，去除指针

转换c文件

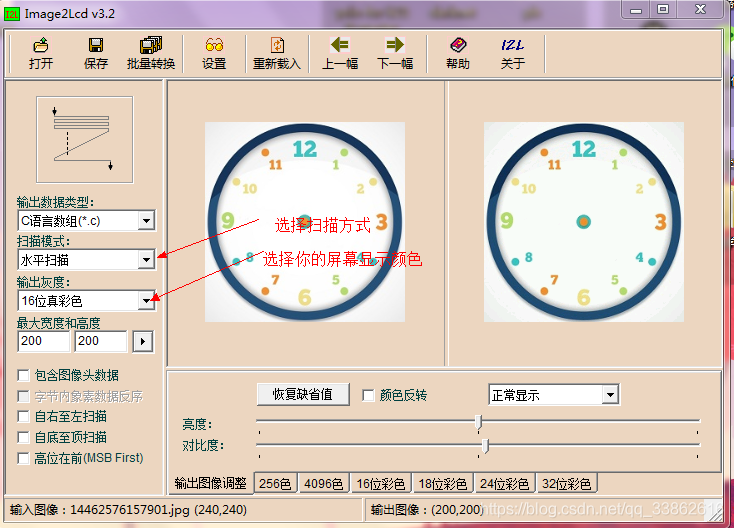

这里使用image2lcd工具进行转换

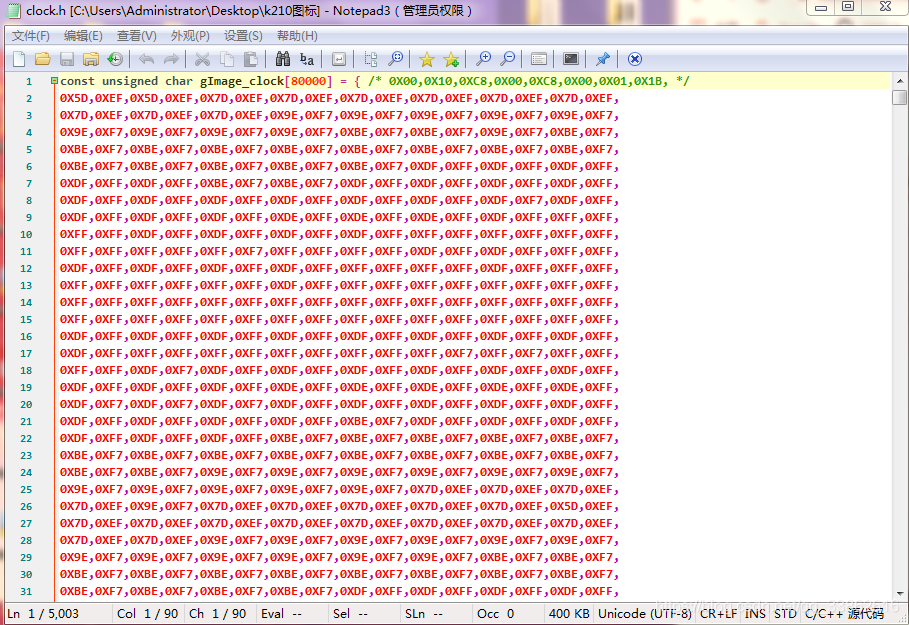

点击保存转换为clock.h文件。

显示在屏幕上

在头文件中加入

#include  "clock.h"

定义一个show_time函数

void show_time()
{


    lcd_draw_picture_by_half(20,20,200,200,gImage_clock);

}

lcd_draw_picture_by_half为使用屏幕所带的显示图片函数，这时便可在屏幕上看到时钟。

旋转的指针

点（x,y）绕中心点(x0,y0)旋转后d°的坐标为
x1= x0+(x - x0)cos(dπ/180) - (y - y0)sin(dπ/180) ;
y1= y0+(x - x0)sin(dπ/180) + (y - y0)cos(dπ/180) ;
有了变换公式，我们便可以有指针变换前位置求出变换后位置，
然后从变换后到旋转中心做一条直线，即为时钟指针
定义一个时钟结构体

typedef struct _clock_time_
{


    uint16_t middle_x;//表盘中点x
    uint16_t middle_y;//表盘中点y
    uint16_t hour_start[6];//时针起点x1，y1,x2,y2,x3,y3一共3个点
    uint16_t hour_end[6];//时针终点
    uint16_t minute_start[4];
    uint16_t minute_end[4];
    uint16_t second_start[2];
    uint16_t second_end[2];
}clock_info_t;
clock_info_t clock_info={


 100,100,{

   99,100,100,100,101,100},{

   100,60,100,60,100,60},
 {

   100,100,101,100},{

   100,50,100,50},{

   100,100},{

   100,40}
 };

由于k210的写点函数速度比较慢，采用dma将图片传输到内存中，对内存图片进行处理，然后进行刷屏。

double_t angle_covert(uint16_t angle)//角度转弧度
{


    double_t pi=3.14159265;
