生成树协议是IEEE 802.1D中定议的数据链路层协议，用于解决在网络的核心层构建冗余链路里产生的网络环路问题，通过在交换机之间传递网桥协议数据单元（Bridge Protocol Data Unit，简称BPDU），通过采用STA生成树算法选举根桥、根端口和指定端口的方式，最终将网络形成一个树形结构的网络，其中，根端口、指定端口都处于转发状态，其他端口处于禁用状态。如果网络拓扑发生改变，将重新计算生成树拓扑。生成树协议的存在，既解决了核心层网络需要冗余链路的网络健壮性要求，又解决了因为冗余链路形成的物理环路导致“广播风暴”问题。

接口阻塞：逻辑上停止转发数据帧

1.2、重要参数

桥ID（BID，交换机ID）=优先级（默认32768且必须为4096的倍数）+mac（802.1D标准），如4096.1b43-ab32-cb32

桥ID最小为根网桥（优先级相同，比mac）

根网桥的BID叫根ID（Root ID）

STP的开销（与ospf计算方法不同，可手动设置）

根路径开销（RPC）：从某设备到达根桥的累加开销（只算一边）

端口ID（PID）：优先级（0~240，默认128且必须为16的倍数）+接口编号，如128.11

1.3、BPDU

桥协议数据单元（BPDU，bridge protocol data unit），交换机间为了协商如何破环的报文。

配置BPDU：协商出谁是根，哪些接口阻塞或转发（破环），周期2s
TCN BPDU：拓扑变化通告BPDU，链路变化后打开哪些阻塞端口（保持冗余）

8482：配置BPDU中包含的主要内容，每一台交换机都需要发送并互相比较。

8字节RID（我认为的根网桥id）
4字节RPC（我到达根网桥的开销）
8字节BID（BPDU发送桥的桥ID）
2字节PID（BPDU发送桥的接口ID）

配置BPDU：以自身为根的bpdu和以实际根为根的bpdu。

STP按照如下顺序选择最优的配置BPDU:

最小的根桥ID
最小的RPC
最小的网桥ID
最小的接口ID

在这四条原则中(每条原则都对应配置BPDU中的相应字段)，第一条原则主要用于在网络中
选举根桥，后面的原则主要用于选举根接口及指定接口。

1.4、STP计算过程

1、选举根桥

按照以上原则通过两两对比（输的一方就把配置BPDU中的RID改为赢的一方的RID）后找到最优的配置BPDU。

2、选举根端口（RP，接受到最优BPDU的端口，有且只有一个）

选举根网桥后，在每台非根桥上选举一个根端口（接受到最优BPDU的端口，有且只有一个，找到一条根端口距离根桥最优的路径）

3、选举指定端口（DP，发BPDU的端口，互发时BPDU优的端口）

根桥的所有端口都是BP端口

4、找到阻塞端口（BP，block port，既不是RP也不是BP）

1.5、STP接口状态

状态名称	状态描述
禁用(Disable)	该接口不能收发BPDU，也不能收发业务数据帧，例如接口为down或物里链路中断
阻塞(Blocking)	该接口被STP阻塞。处于阻塞状态的接口不能发送BPDU 但是会持续侦听BPDU，而且不能收发业务数据帧，也不会进行MAC地址学习
侦听(Listening)	当接口处于该状态时，表明STP初步认定该接口为根接口或指定接口，但接口依然处于STP计算的过程中，此时接口可以收发BPDU，但是不能收发业务数据帧，也不会进行MAC地址学习，等待15s（做完所有选举，保证网络稳定）
学习(Learning)	当接口处于该状态时，会侦听业务数据帧(但是不能转发业务数据帧)，并且在收到业务数据帧后进行MAC地址学习,等待15s（学mac，防止过多未知单播帧泛洪）
转发(Forwarding)	处于该状态的接口可以正常地收发业务数据帧，也会进行BPDU处理。接口的角色需是根接口或指定接口才能进入转发状态

其他状态根据网络随时切换为阻塞状态或禁用状态。

根桥故障

根桥故障，其他桥收不到根桥BPDU等待20s（物理故障立即选举），非根桥互相发送配置BPDU重新选举根桥，再经过两个15s的等待，根桥故障预计回复时间需要50s左右。

直连物理链路故障

无需等待20s，立即重新选举端口，需要30s的等待。

非直连链路故障

等待20s，再重新选举端口，需要30s的等待，回复时间需要50s左右。

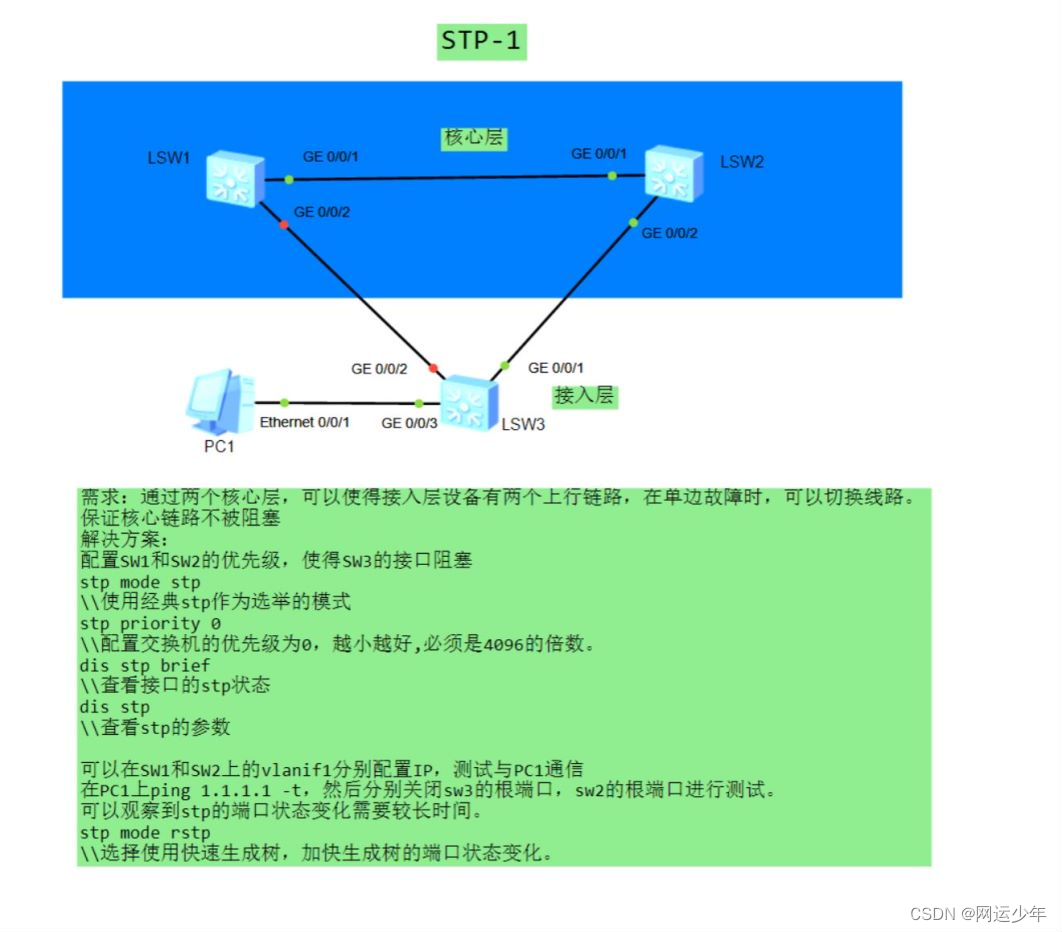

##使用经典stp作为选举的模式
stp mode stp
##配置交换机的优先级为0，越小越好,必须是4096的倍数。
stp priority 0
##查看接口的stp状态
dis stp ef
##查看stp的参数
dis stp

二、快速生成树（RTSP）

2.1、端口角色的增补

将阻塞端口扩展为以下两种端口：

1）替代端口（AP）：阻塞

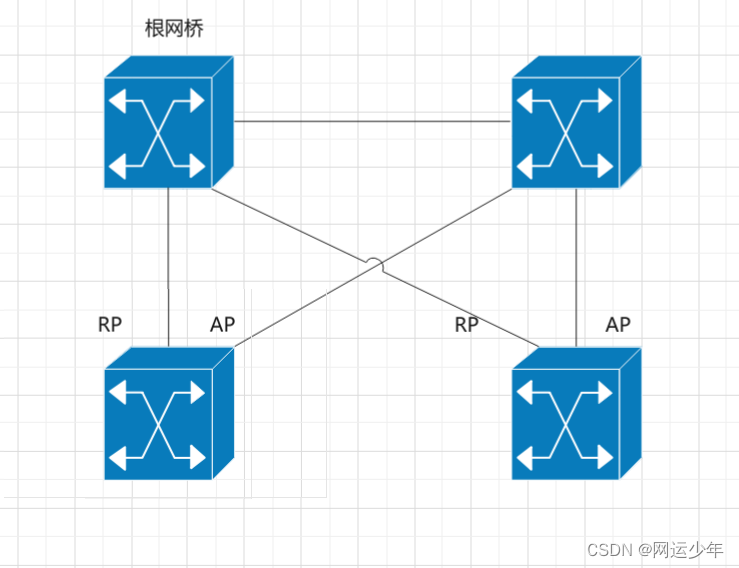

选根端口时落选的端口，根端口的替代品（学习的是其他网桥发送的bpdu）

2）备份端口（BP，backup port）：下方直连设备是集线器且双路由连接导致的，阻塞

学习到自己发送的bpdu而阻塞的端口，指定端口的替代品（备份自己的指定端口，学习到自己发送的bpdu）

2.2、端口状态简化

禁用(Disable)、阻塞(Blocking)、侦听(Listening)简化为丢弃（discarding）状态

丢弃状态站在用户角度统一理解为不可用。

discarding：不转发流量也不学习mac
learning：不转发流量但学习mac
forwarding：转发流量且学习mac

一般来说RSTP没有学习状态，只有丢弃状态和转发状态，只有对端设备是stp时为了向下兼容才会出现学习状态。

2.3、配置BPDU报文修改

报文中除了8482外，加了标记字段（Tag），标记字段中可以标识报文是TCN还是ACK、指明端口角色、端口状态等，尤其是添加了同意和提议两字段。

2.4、配置BPDU的处理

与STP中其他网桥需等到根网桥的bpdu再转发相比，RSTP其他网桥也可独立发送自己当前认为最优的BPDU。

超时时间由20s降低为6s。

2.5、快速收敛

1）根端口失效，AP立即成为根端口并立即进入转发状态

2）指定端口失效，BP立即成为指定端口并立即进入转发状态

主机没有生成树协议，所以不会发bpdu，所以交换机直连终端的端口需要等待30秒才能进入转发状态

3）直连终端的端口定义为边缘端口（EP），人工配置（端口视图stp edged-port enable），EP一旦打开不进行选举直接进入转发状态（因为对端是主机肯定不会产生环路，所以不用等待30s），只发bpdu不收，此外EP一旦收到bpdu证明对方是交换机立即丧失边缘端口属性成为普通端口参加选举。

边缘端口不是角色而是指定端口的一种特性。

全局视图stp edeged-port default，所有端口默认为边缘端口，端口收到bpdu后变为普通端口参加生成树选举。

4）提议机制和同意机制（P/A机制，分段收敛）

两个直连交换机刚开机都认为自己是根网桥，双方同时互发提议报文，对比同意之后，两个端口立即分别选举为RP和DP，并进入转发状态，一个BPDU即可完成。

如果发送给给对方（此时为AP口，不回复BPDU），对方不回复，那就只能按照经典生成树等待30s进入转发状态，成为DP。

为了避免P/A机制导致环路，在上游端口协商的同时，交换机将下游端口（不包含EP）同步（处于丢弃状态，暂时阻塞），上游协商完，然后下游继续P/A机制修改端口状态。

2.6、拓扑变更机制

标准：一个非边缘端口迁移到转发状态

为什么要清空MAC地址？

如根端口失效，替代端口立即变为根端口进入转发状态，此时触发拓扑变更机制，开启计时器，将上个根端口学习到的mac清空，并向对端发TCN，对端交换机收到TC后将除了对应新根端口的端口学到的mac保留外，其余全部清空，以此类推，除了明确端口角色的端口mac保留外，所有交换机端口mac清空。

如果没有mac清空机制会发生什么？

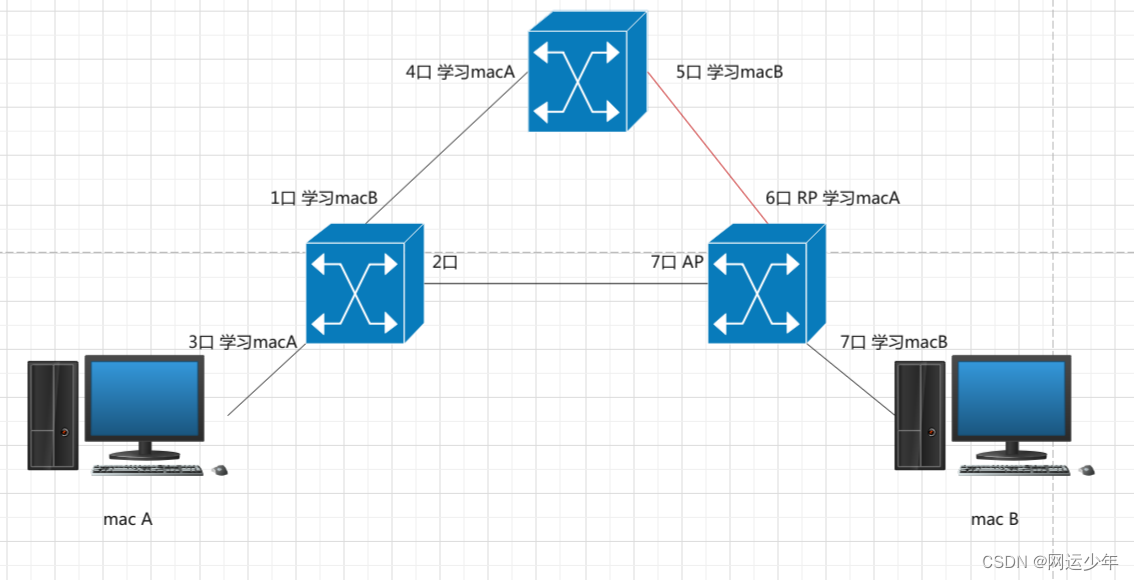

如上图，在RP未断之前mac学习情况如图，当RP中断之后，AP立即变为RP进入转发状态，如果没有进行mac清空，此时，计算机A发送至B的报文到达交换机后，交换机会通过1口转发，无法通信。

2.7、BPDU的保护功能

启动BPDU保护后，边缘端口收到BPDU，端口被error-down，需要手动开启，边缘端口属性不变，上报至网管系统。

作用：不允许对端接入交换机，不允许收BPDU，保障网络稳定性。

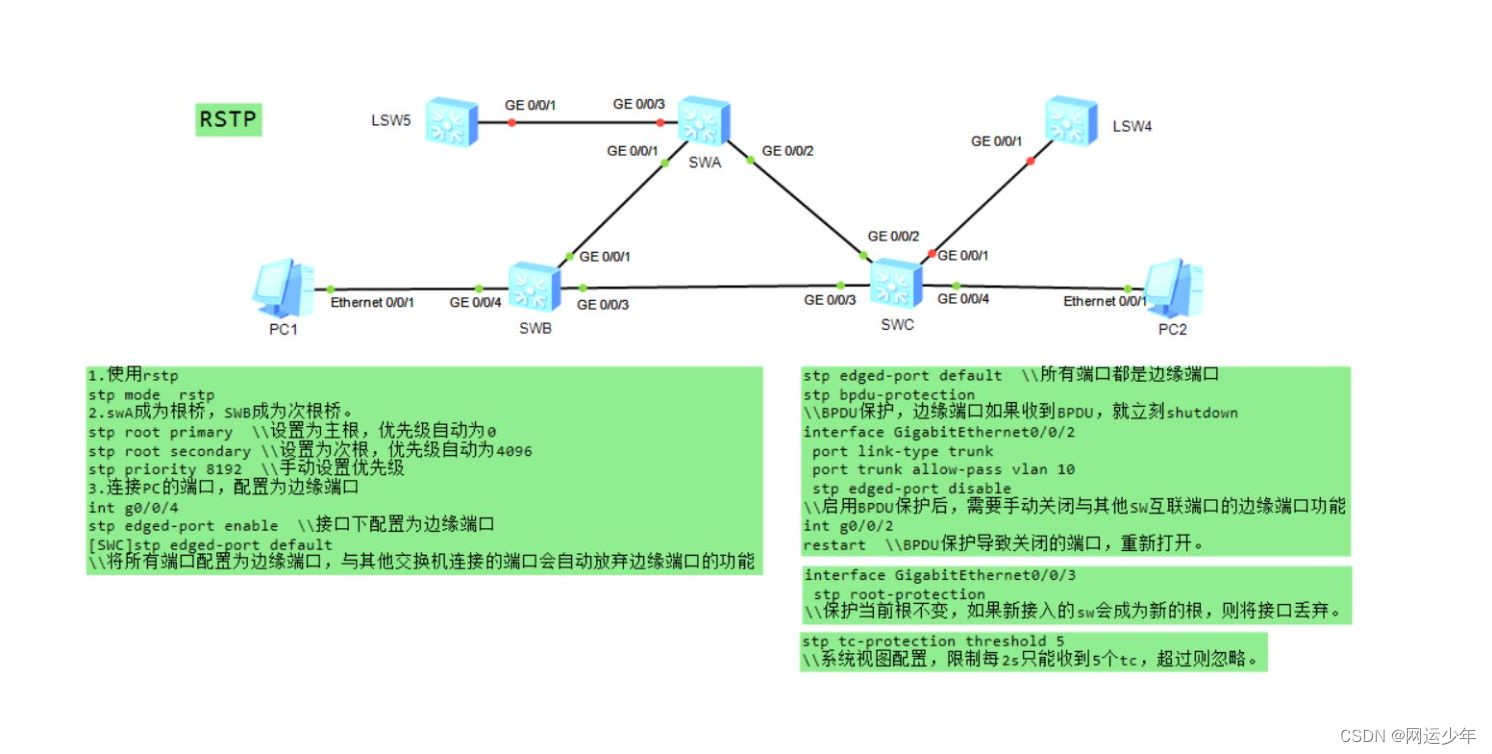

##配置在全局下，哪个口为EP即可启用
stp bpdu-protection
int g0/0/4
    stp edged-port enable


disp stp int g0/0/4

所有端口默认状态

所有端口非EP，单独某个端口配置为EP（其他端口还是非EP），再开启BPDU保护

所有端口默认状态stp edged-port default

所有端口EP，单独将某个端口配置为非EP（stp edged-port disabled），其他端口是EP，再开启BPDU保护

2.8、根保护

可以收bpdu，收到更优的BPDU端口会变为丢弃状态，交换机无法接入进来，因此只能收更差的bpdu，确保根桥角色不改变。

在指定端口配置根保护，启动根保护的指定端口，端口角色只能保持为指定端口。

int g0/0/0
    stp root-protection

2.9、环路保护

一般出现在光纤（一对收发）上，单纤故障导致的单向环路

启动环路保护后，收BPDU的端口让收bpdu（端口up）、收不到bpdu（端口discarding）保持一致

2.10、防TC-BPDU攻击

拓扑变化后清空mac，如果有一个攻击者接入后高频发送TC-BPDU（交换机无mac表，未知单播帧通信需泛洪），同时触发P/A机制（同步端口），导致闪断。

措施：限制单位时间内处理次数（默认1次/2s）

默认开启

##全局视图,阈值每2秒3次（不配置默认1次）
stp tc-protection threshold 3

三、MSTP（多实例生成树协议）

多棵生成树

STP和RSTP不足：

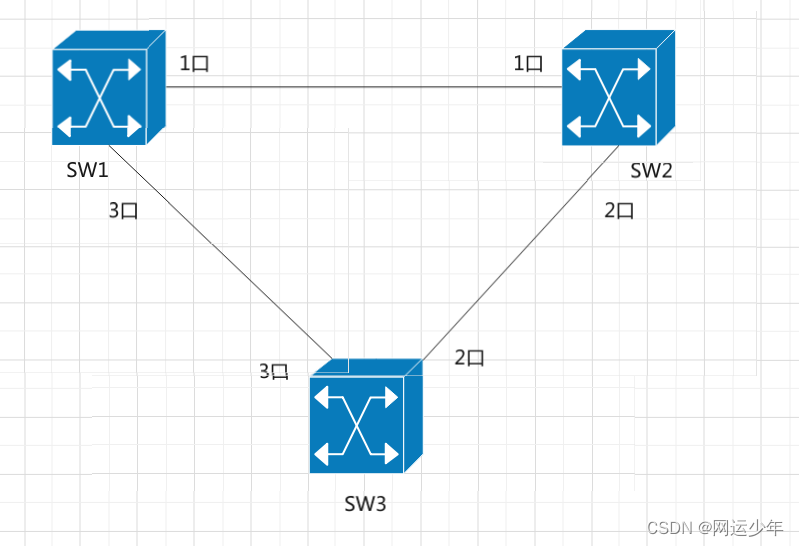

如上图，流量全部汇聚到根网桥，无法负载分担。

措施：采用实例（instance）+VLAN分流：将vlan1-10划入到实例1中；将vlan11-20划入到实例2中。且在实例1中将SW1设为根桥，在实例2中将SW2设为根桥

一个vlan只能划在一个实例，一个实例可以包含多个VLAN

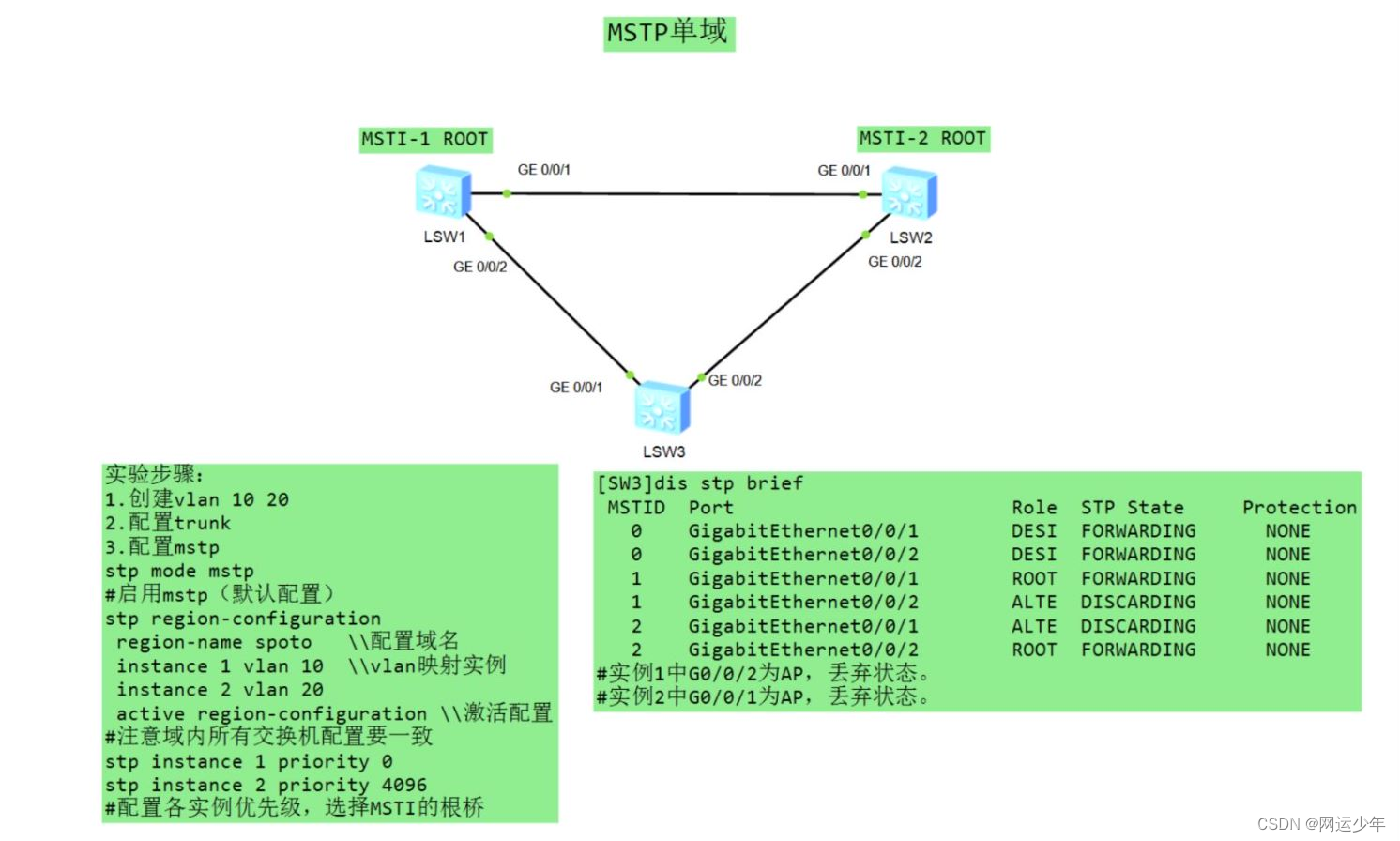

##在三个交换机上分别创建vlan
vlan batch 10 to 20

##透传vlan
SW1:
int g0/0/1
    port link-type trunk
    port trunk allow-pass vlan 10 to 20
int g0/0/3
    port link-type trunk
    port trunk allow-pass vlan 10 to 20

SW1:
int g0/0/1
    port link-type trunk
    port trunk allow-pass vlan 10 to 20
int g0/0/2
    port link-type trunk
    port trunk allow-pass vlan 10 to 20

SW3:
int g0/0/2
    port link-type trunk
    port trunk allow-pass vlan 10 to 20
int g0/0/3
    port link-type trunk
    port trunk allow-pass vlan 10 to 20



SW1、SW2、SW3：
##stp域配置（单域）
stp region-configuration
    ##域名hcip
    region-name hcip
    ##实例1中规划vlan10到14
    instance 1 vlan 10 to 14
    ##实例2中规划vlan15到20
    instance 2 vlan 15 to 20
    ##激活域配置(修改完后也需要激活)
    active region-configuration

##配置优先级
SW1：
##实例1优先级为0，即实例1的根桥
stp instance 1 priority 0（或者主根：stp instance 1 primary）
stp instance 2 priority 4096
SW2：
stp instance 1 priority 4096（或者次根：stp instance 1 secondary）
##实例2优先级为0，即实例2的根桥
stp instance 2 priority 0

SW3:
##实例的优先级都为默认32678
disp stp brief查看生成树的概要
