NXP i.MX6ULL 修改linux内核启动logo

项目场景：

在眺望电子TW-AC6G-EVM开发板上修改linux内核启动logo图片：

编译环境及开发包：
主机：ubuntu18.04
交叉编译器：arm-linux-gnueabihf-gcc
QT5.12.8：qt-everywhere-opensource-src-5.12.8
开发板：TW-AC6G-EVM
Linux：Linux-4.1.15
串口工具：Xshell

注意:本文章的所有命令涉及到的路径均为眺望电子官方环境路径，需根据自身实际环境改变。本文所演示的平台来自于眺望电子 iMX6ULL ARM嵌入式平台，这是一个基于NXP iMX6ULL ARM处理器，主频800MH在 Cortex-A7的核心板。

---

解决方案：

1.制作Linux内核需要的开机logo（ppm格式）

1.1在Ubuntu系统上安装netpdm工具

命令如下：# sudo apt-get install netpdm

1.2准备所需要的logo图片

图片的大小请参考开发板所使用的分辨率，本文档以1024x600为例，准备一张1024x600的png格式图片，并重命名为utulinux_logo.png。

1.3将我们准备好的logo转换成我们需要的ppm格式

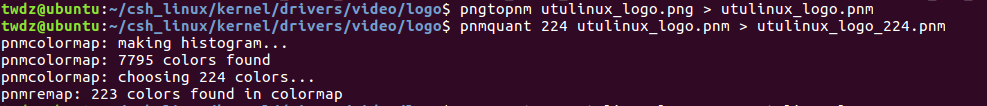

（1）首先将png图片转成pnm

pngtopnm utulinux_logo.png > utulinux_logo.pnm

（2）然后将pnm图片的颜色数限制在224

pnmquant 224 utulinux_logo.pnm > utulinux_logo_224.pnm

（3）最后将pnm图片转换成我们需要的ppm

pnmtoplainpnm utulinux_logo_224.pnm > logo_linux_clut224.ppm

logo_linux_clut224.ppm就是我们转换最终得到的linux图片支持格式。

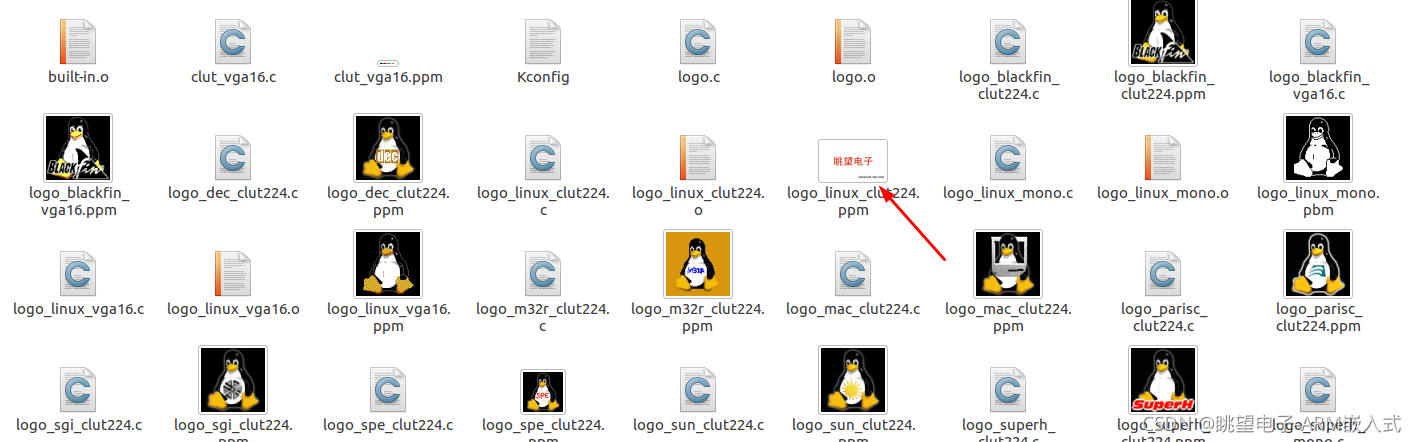

1.4将生成的logo图片替换自带企鹅logo

把得到的logo_linux_clut224.ppm替换drivers/video/logo中logo_linux_clut224.ppm图片（默认为企鹅），并将logo_linux_clut224.c与logo_linux_clut224.o文件删除。

2.修改部分代码使logo居中显示

修改源码/driver/video/fbdev/core/fbmem.c中的fb_show_logo_line函数。
增加：

image.dx = (info->var.xres/2) - (image.width/2);
image.dy = (info->var.yres/2) - (image.height/2);

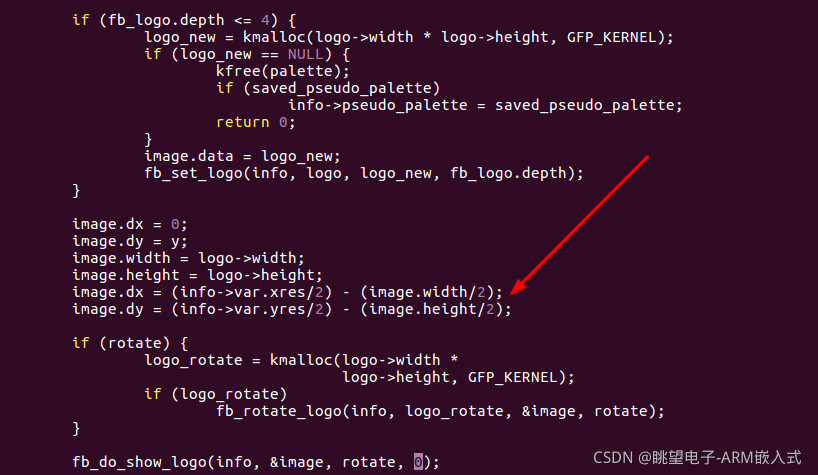

代码中的位置（大概在500行左右）如下：

 /*
image.dx = 0;
mage.dy = y;
 */
image.width = logo->width;
image.height = logo->height;
image.dx=(info->var.xres/2)-(image.width/2);
image.dy=(info->var.yres/2)-(image.height/2);

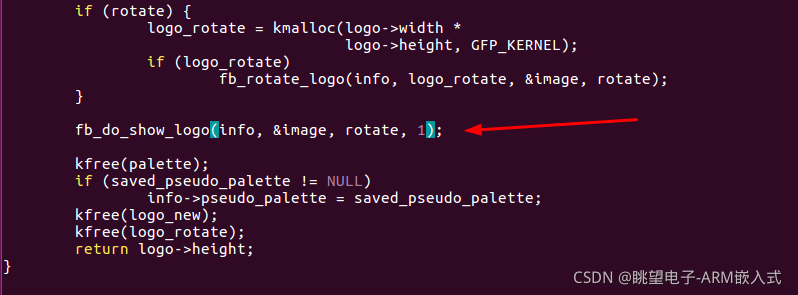

修改：fb_do_show_logo(info, &image, rotate, n); 将n改成1

修改源码/driver/video/console/fbcon.c中的fbcon_prepare_logo()函数
增加：

logo_height += (info->var.yres/2) - (logo_height/2);

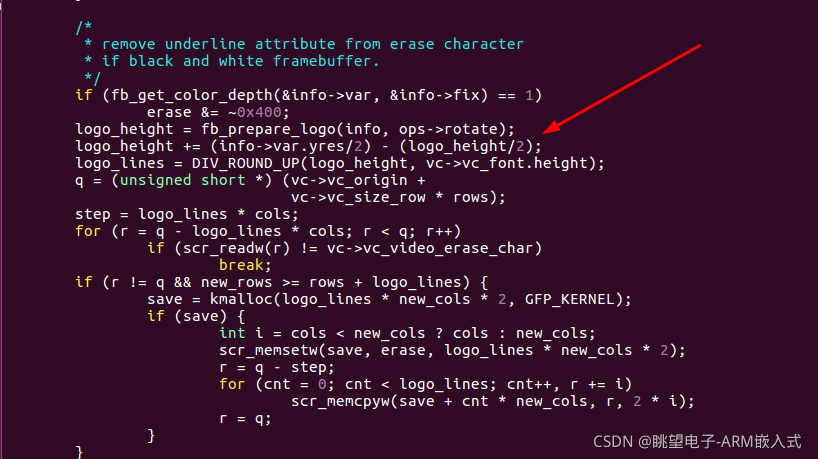

代码中的位置：

logo_height = fb_prepare_logo(info, ops->rotate);
logo_height += (info->var.yres/2)-(logo_height/2);
logo_lines = DIV_ROUND_UP(logo_height, vc->vc_font.height);

3.配置内核使能 Linux logo 显示

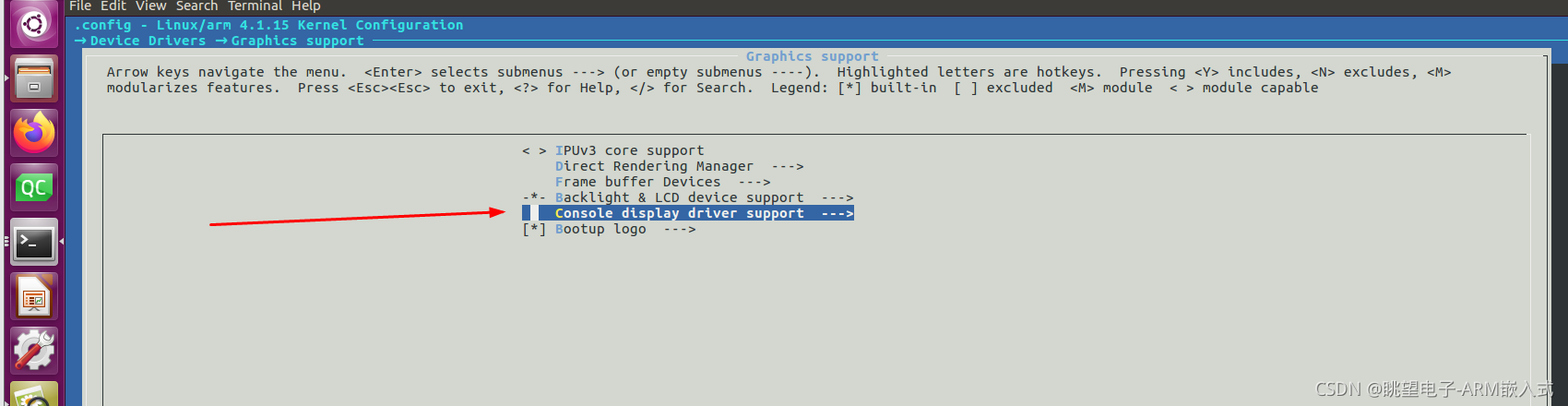

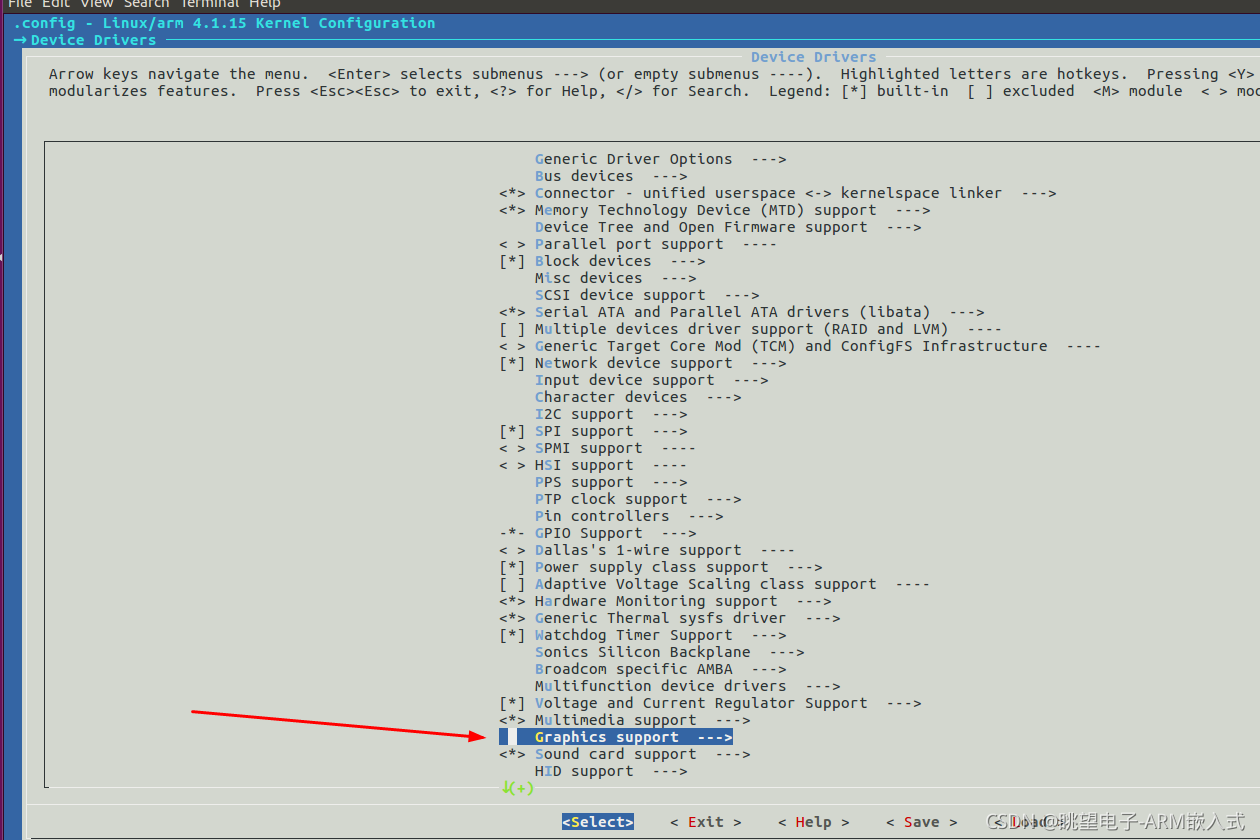

打开 Linux 内核图形化配置界面，按下路径找到对应的配置项：

-> Device Drivers
	-> Graphics support
		-> Bootup logo ([=y])
			-> Standard black and white Linux logo
			-> Standard 16-color Linux logo
			-> Standard 224-color Linux logo

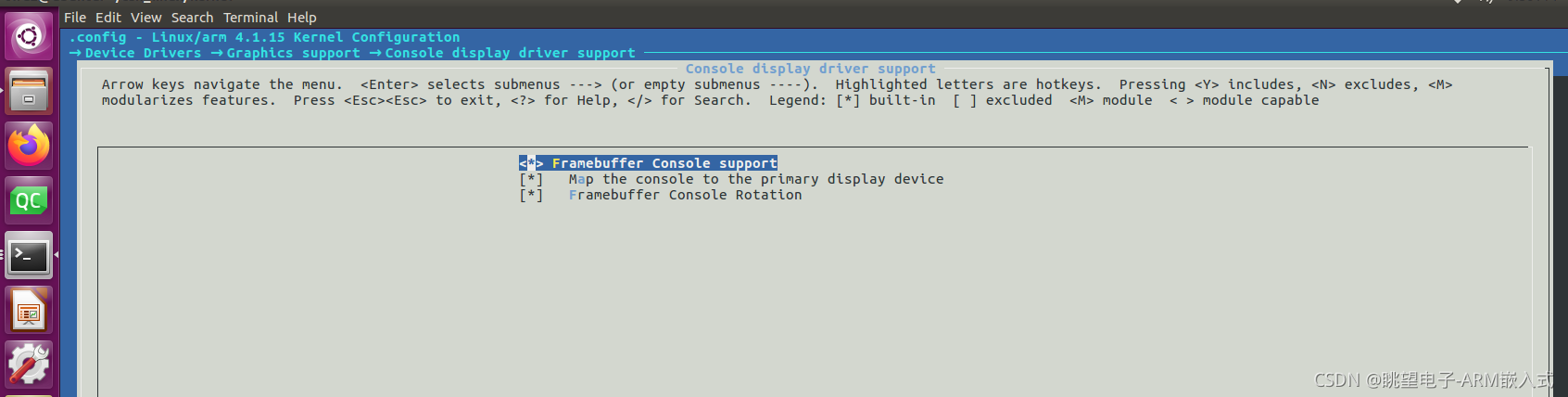

		->Console display driver support
				->Framebuffer Console support ([=y])
				->Map the console to the primary display device
				->Framebuffer Console Rotation

重新编译并烧录到开发板中，重启即可显示新logo。

4.调试过程中的问题与方法

4.1黑屏且无法运行QT测试程序

问题1：
一直处于黑屏状态，运行QT例程提示Unable to figure out framebuffer device. Specify it manually.
方法：

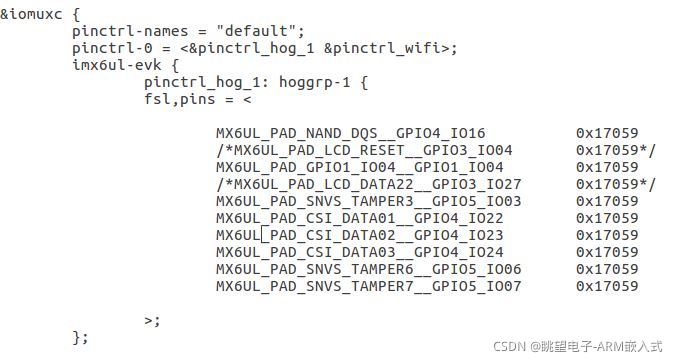

注释设备树下相关语句，如下图：

4.2开机白屏，无法显示启动logo，QT运行正常

问题2：
无法显示开机企鹅logo，显示白屏，运行QT例程正常。
方法：
修改源码/driver/video/fbdev/mxsfb.c中的mxsfb_probe()函数
注释：

/*
memcpy(fb_info->screen_base,(void*)0x84000000,fb_info->fix.smem_len);
msleep(100);
*/

4.3同等大小图片不显示

问题3：
分辨率为1024x600的屏幕无法显示分辨率为1024x600的logo图片，打印信息为fbcon_init:disable boot-logo(boot-logo bigger than screen)。
方法：
修改源码/driver/video/fbdev/console/fbcon.c中的fbcon_prepare_logo()函数
更改前：logo_lines = DIV_ROUND_UP(logo_height, vc->vc_font.height);
更改后：logo_lines=(logo_height)/vc->vc_font.height;
或logo_lines = DIV_ROUND_UP(logo_height, vc->vc_font.height+1);

4.4启动logo显示正常但有光标一同显示

问题4：
去除kernel启动显示logo的光标
方法：
修改源码/driver/video/console/fbcon.c中的 fb_flashcursor()函数和fbcon_cursor()函数。
将上述两个函数内容注释，使这两个函数为空函数。

4.5 去掉显示串口信息

修改文件系统文件：
屏蔽相关文件
自启动文件 cd /etc/init.d/psplash.sh 的最后一行

/usr/bin/psplash –angle $rotation &

QT启动文件 /etc/rc5.d/S95qt.sh

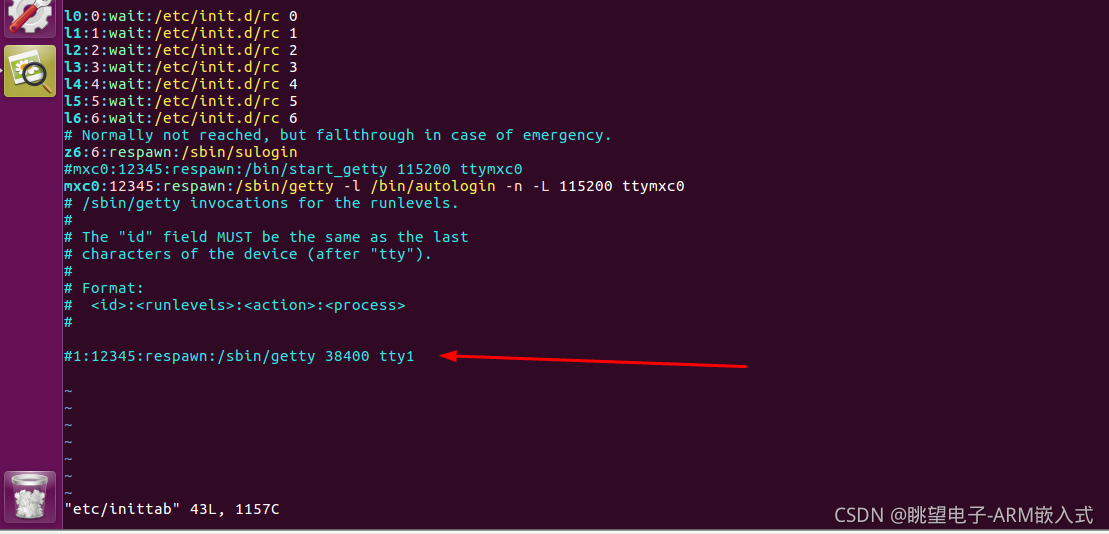

1.屏蔽/etc/inittab 的倒数第二行#1:2345:respawn:/sbin/getty 38400 tty$1

2./etc/init.d/banner.sh中的倒数两行

#echo > $vtmaster
#echo "Please wait: booting..." > $vtmaster

重启reboot可以看到logo画面
