Android高级UI之自定义FlowLayout

一、自定义View之前要了解的知识点

1、自定义 View 和自定义 ViewGroup 之间的区别

自定义父类控件	需重写的方法
自定义View	onMeasure() + onDraw()
自定义ViewGroup	onMeasure() + onLayout()

View 在Activity 中显示出来要经历测量、布局和绘制三个步骤，分别对应measure、layout、draw，其中

• 测量：onMeasure() 决定 View 的大小
• 布局：onLayout()决定 View 在 ViewGroup 中的位置
• 绘制： onDraw()决定绘制这个 View

各个方法的功能都知道了，为啥自定义 View 和自定义 ViewGroup重写的方法不一样呢？
这是个人理解，因为View是布局的最小单位，是各种组件的基类，而ViewGroup继承自View，是一个布局容器，负责将控制容器中的View的位置就行（对应onLayout()）；

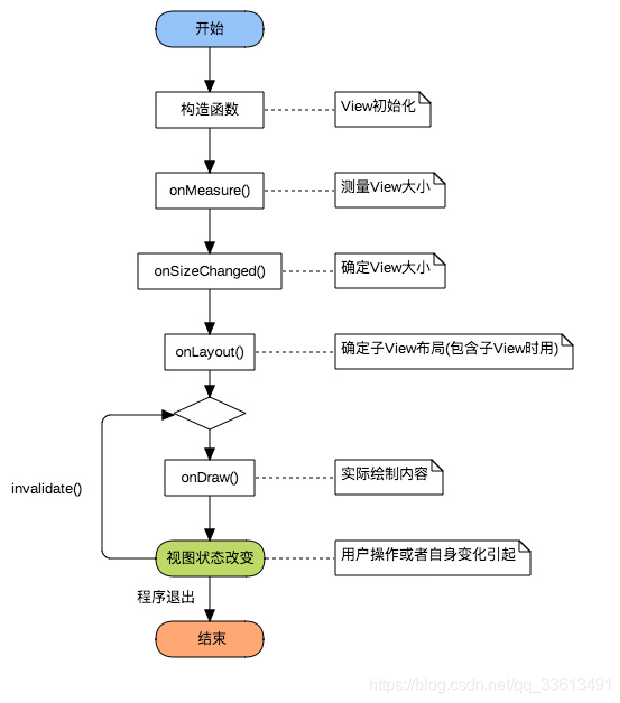

2、自定义View的绘制流程

3、View的构造方法
view的构造方法一共有四个（第四个很少用到，具体什么时候用不太清楚）

 // 如果View是在Java代码里面new的，则调用第一个构造函数
 public XFlowLayout(Context context) {
        super(context);
}

// 如果View是在.xml里声明的，则调用第二个构造函数 ， 自定义属性是从AttributeSet传进来的
 public XFlowLayout(Context context, AttributeSet attrs) {
     super(context, attrs);
 }

 // 不会自动调用 ， 一般是在第二个构造函数里主动调用
 public XFlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {
     super(context, attrs, defStyleAttr);
 }

4、Android坐标系的认识
Android坐标系：屏幕左上角为坐标原点，向右为 x 增大方向，向下为 y 增大方向，其 View 的位置是相对父控件而言的：

• top : 子View上边界到父View上边界的距离（View 的位置通过view.getTop()获取）
• bottom: 子View下边界到父View上边界的距离（View 的位置通过view.getBottom()获取）
• left : 子View左边界到父View左边界的距离（View 的位置通过view.getLeft()获取）
• right : 子View右边界到父View左边界的距离（View 的位置通过view.getRight()获取）

另外，还有一个概念要分清，MotionEvent中 get()和getRaw()的区别

• get 是触摸点相对于其所在组件坐标系的坐标—— event.getX(); event.getY();
• getRow 是触摸点相对于屏幕默认坐标系的坐标—— event.getRawX(); event.getRawY();

5、LayoutParams
这是一个布局参数，子View通过LayoutParams告诉父容器（ViewGroup）应该如何放置自己，将对应宽高的值传给下面方法的第三个参数（其中MATCH_PARENT的值是-1 ，WRAP_CONTENT的值是-2，若设置了具体的宽高对应的值则是大于0），重点就是将LayoutParams转换成MeasureSpec，代码逻辑如下（ViewGroup源码）：

 public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
        int specMode = MeasureSpec.getMode(spec);//父控件的测量模式
        int specSize = MeasureSpec.getSize(spec);//父控件的测量大小

        int size = Math.max(0, specSize - padding);

        int resultSize = 0;
        int resultMode = 0;

        switch (specMode) {
        // Parent has imposed an exact size on us
        case MeasureSpec.EXACTLY:
            if (childDimension >= 0) {
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // Child wants to be our size. So be it.
                resultSize = size;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // Child wants to determine its own size. It can't be
                // bigger than us.
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // Parent has imposed a maximum size on us
        case MeasureSpec.AT_MOST:
            if (childDimension >= 0) {
                // Child wants a specific size... so be it
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // Child wants to be our size, but our size is not fixed.
                // Constrain child to not be bigger than us.
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // Child wants to determine its own size. It can't be
                // bigger than us.
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // Parent asked to see how big we want to be
        case MeasureSpec.UNSPECIFIED:
            if (childDimension >= 0) {
                // Child wants a specific size... let him have it
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // Child wants to be our size... find out how big it should
                // be
                resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
                resultMode = MeasureSpec.UNSPECIFIED;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // Child wants to determine its own size.... find out how
                // big it should be
                resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
                resultMode = MeasureSpec.UNSPECIFIED;
            }
            break;
        }
        //noinspection ResourceType
        return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
    }

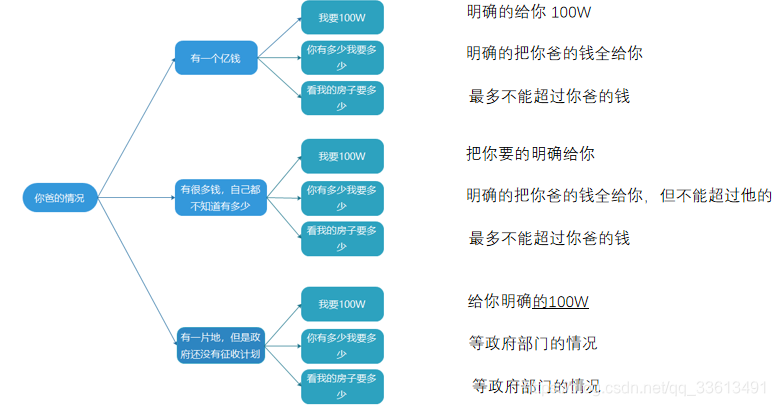

以上逻辑可以通过生活中的一个现象来帮助理解：

6、MeasureSpec
MeasureSpec 是 View下的内部类，封装了父容器对 view 的布局上的限制，内部提供了宽高的信息（ SpecMode 、 SpecSize ），SpecSize是指在某种SpecMode下的参考尺寸，其中SpecMode 有如下三种：

• UNSPECIFIED：父控件没有任何限制----相当于生活事例中的第三种情况
• EXACTLY：父控件已经知道你所需的精确大小，你的最终大小应该就是这么大----相当于生活事例中的第一种情况
• AT_MOST：你的大小不能大于父控件给你指定的size，但具体是多少，得看你自己的实现----相当于生活事例中的第一种情况

二、自定义 FlowLayout 的实现

第一步，创建好新的类继承ViewPager，写好构造函数，重写 onMeasure() 和 onLayout()方法；
第二步：准备处理 onMeasure()的度量逻辑，在此之前要确定是先度量子View的宽高来确定父View的宽高，还是先度量父View来确定子View的宽高（目前只有ViewPager是这样），选择大势所趋的先子后父。先搭出框架:

public class XFlowLayout extends ViewGroup {
    public XFlowLayout(Context context) {
        super(context);
    }

    public XFlowLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public XFlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

	//布局
    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {

    }

    // 度量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int childCount = getChildCount();
