本文详细介绍了74系列的多种组合逻辑器件，包括74LS00的2输入与非门，74LS10的3输入与非门，74LS86的2输入异或门，以及各种多路选择器、数据分配器、译码器、编码器、比较器、加法器和奇偶校验器等。通过级联使用，这些器件可以实现更复杂的逻辑功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

74LS00

2输入与非门

74LS10

3输入与非门

74LS86

2输入异或门

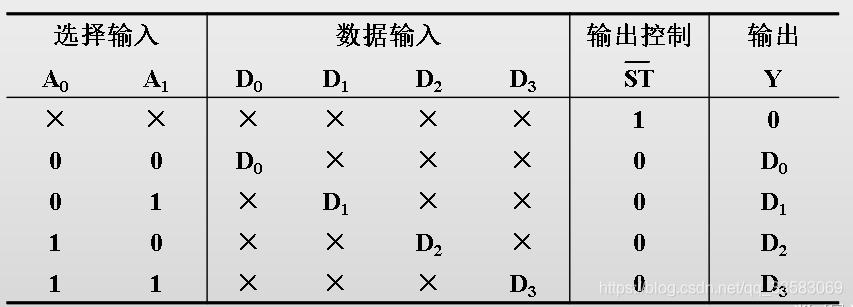

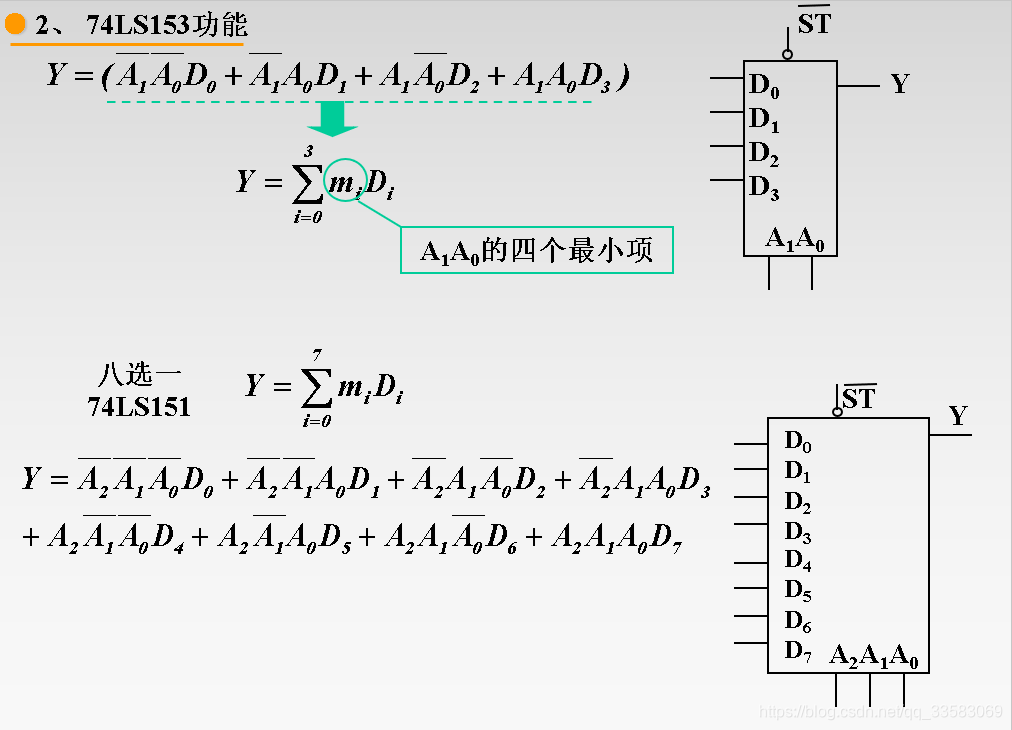

74LS153 （四选一）、 74LS151（八选一）

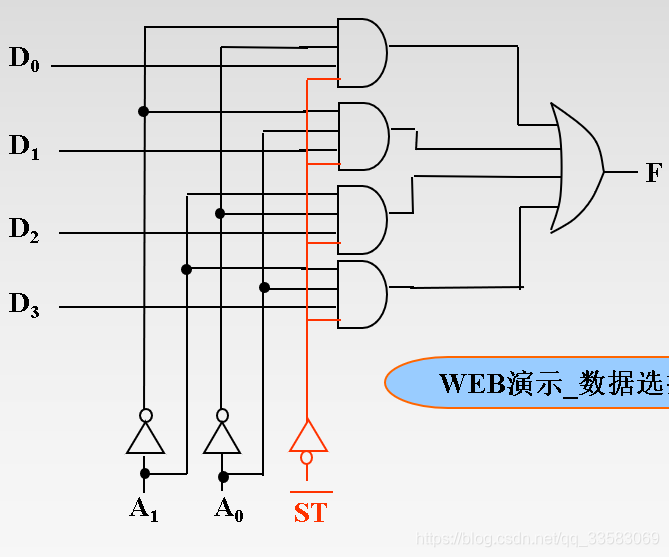

双四选一多路选择器

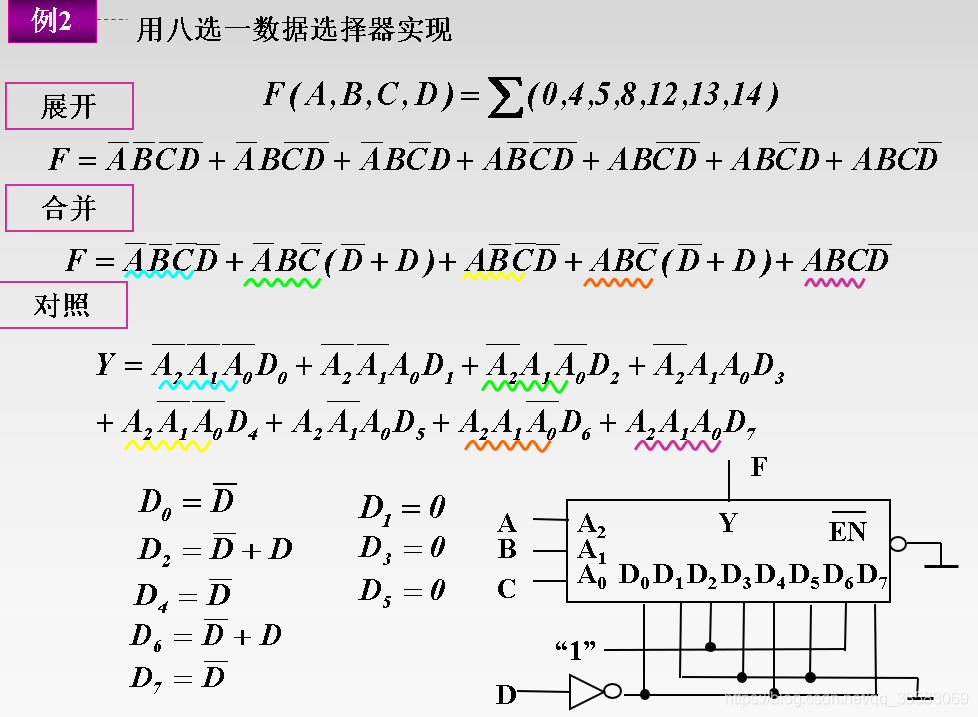

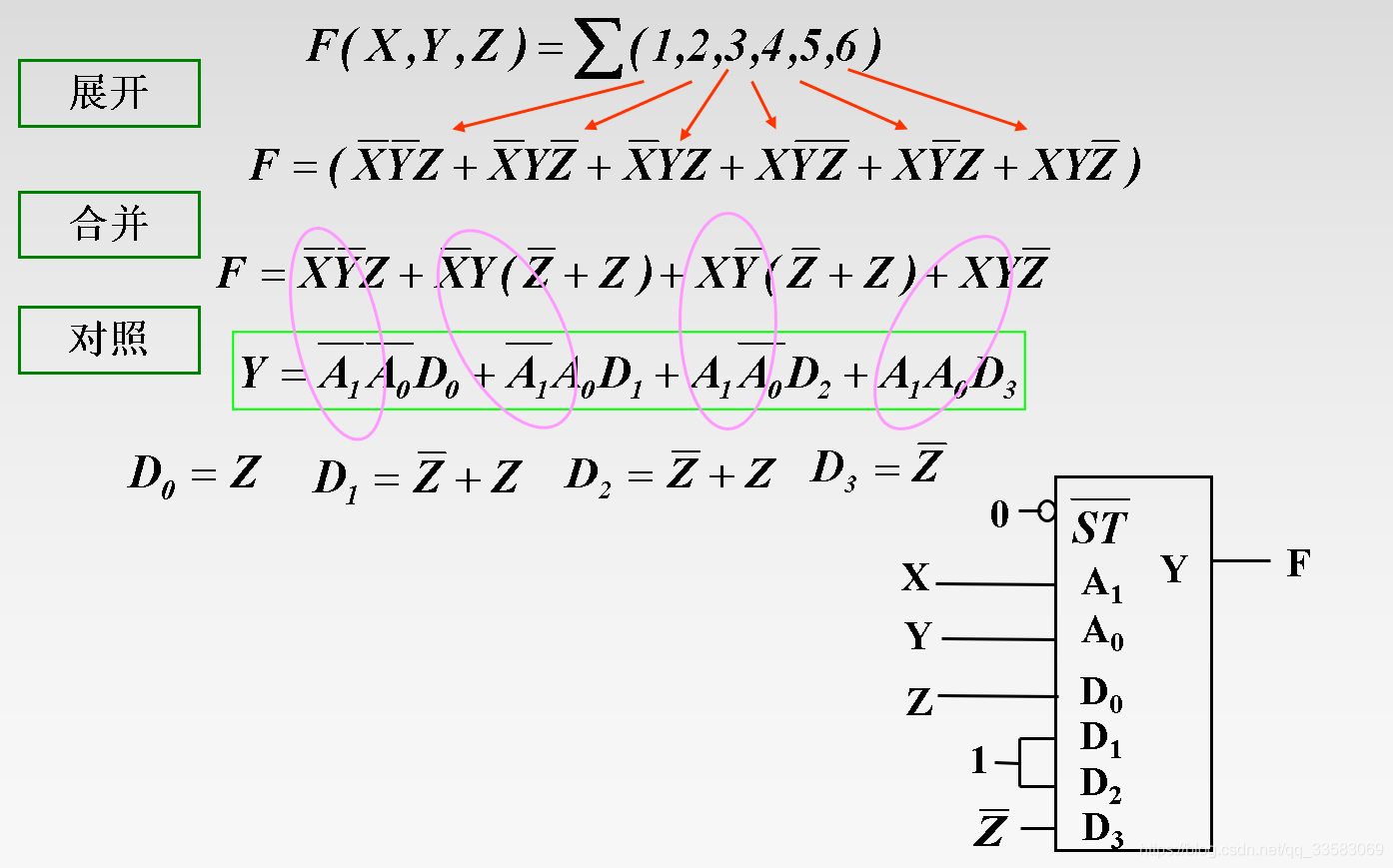

示例：
