一、启动阶段常见问题

1.SHA-256校验失败

ESP-ROM:esp32s2-rc4-20191025
Build:Oct 25 2019
rst:0x1 (POWERON),boot:0x8 (SPI_FAST_FLASH_BOOT)
SPIWP:0xee
mode:DIO, clock div:1
load:0x3ffe6100,len:0x524
load:0x4004c000,len:0xa70
load:0x40050000,len:0x292c
SHA-256 comparison failed:
Calculated: 8dce998efc3eb6dc43f3799a489dbcfbd5ada9828beadf71017c05c4a8d32bc3
Expected: ffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff
Attempting to boot anyway…
entry 0x4004c18c
学习esp32s2时，启动信息提示如上
存在SHA-256对比失败
我以为是有问题，无法启动，实际上是可以启动进入app的，不知道为甚么提示错误，但是可以启动

2.

二、液晶驱动（TFT_eSPI）

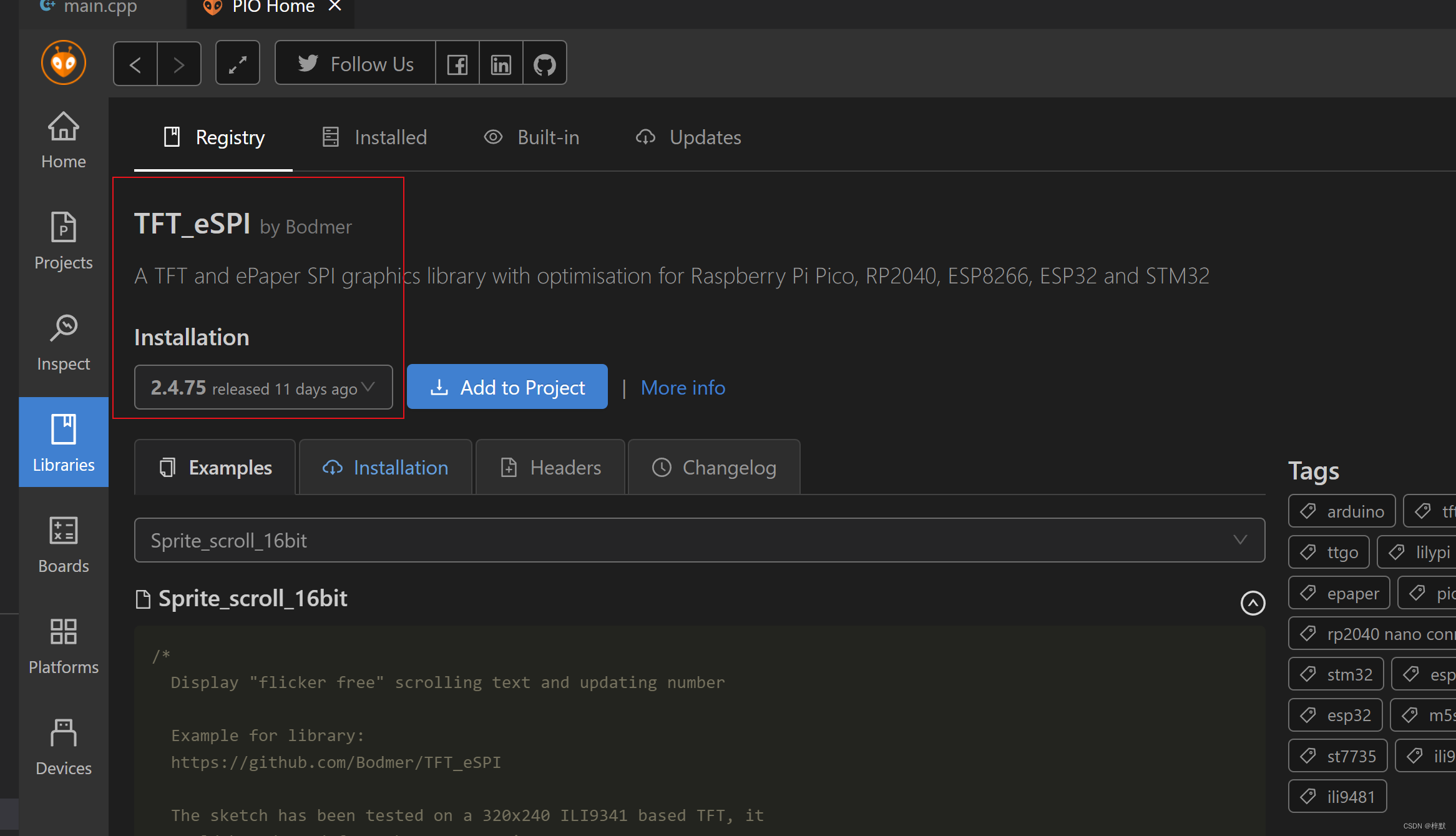

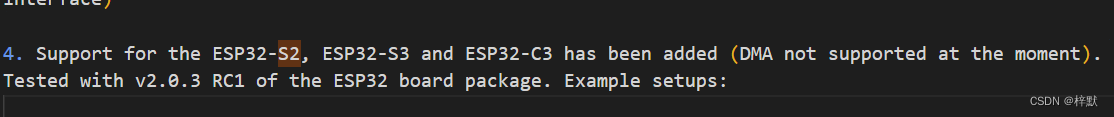

1.直接安装最新版TFT_eSPI库，更新了对esp32S2的支持

在这里插入图片描述

2.配置更改

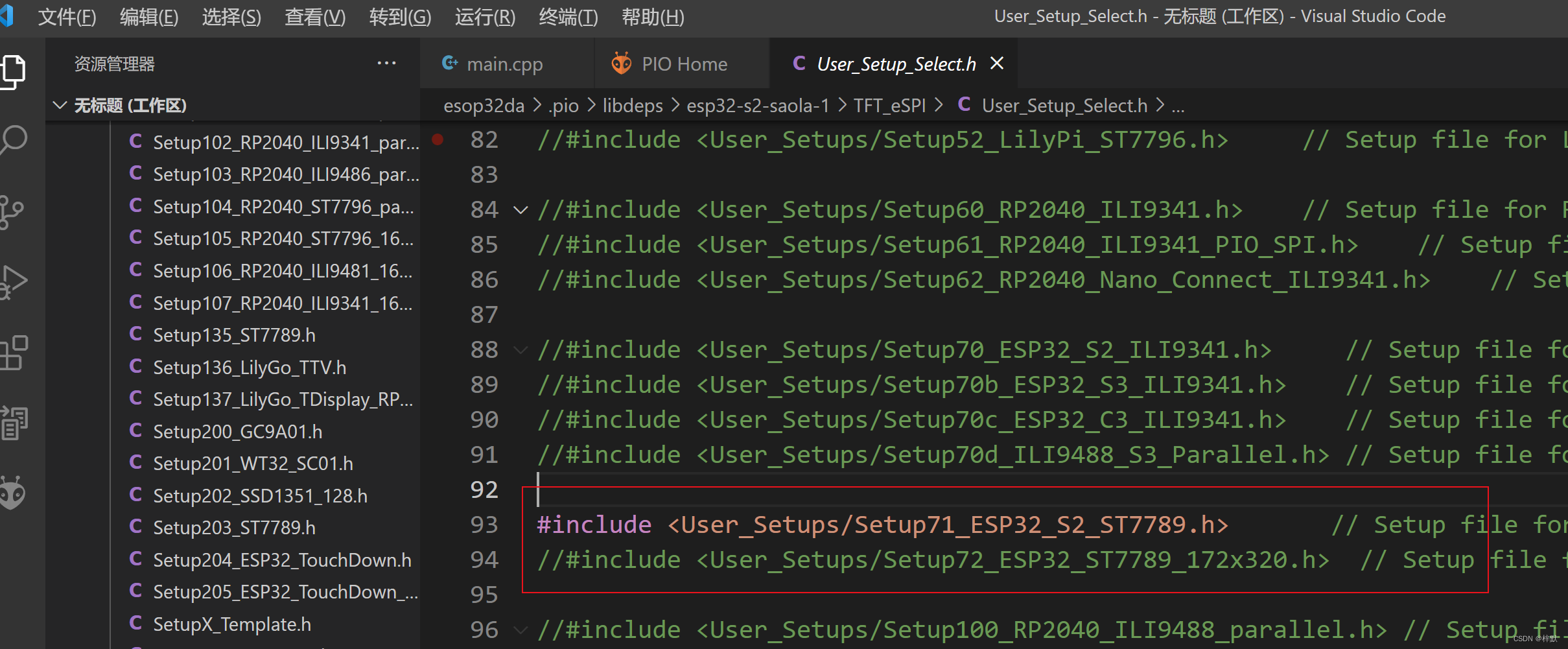

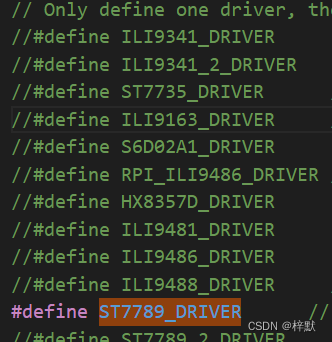

User_Setup_Select.h选择Setup71_ESP32_S2_ST7789；
在这里插入图片描述

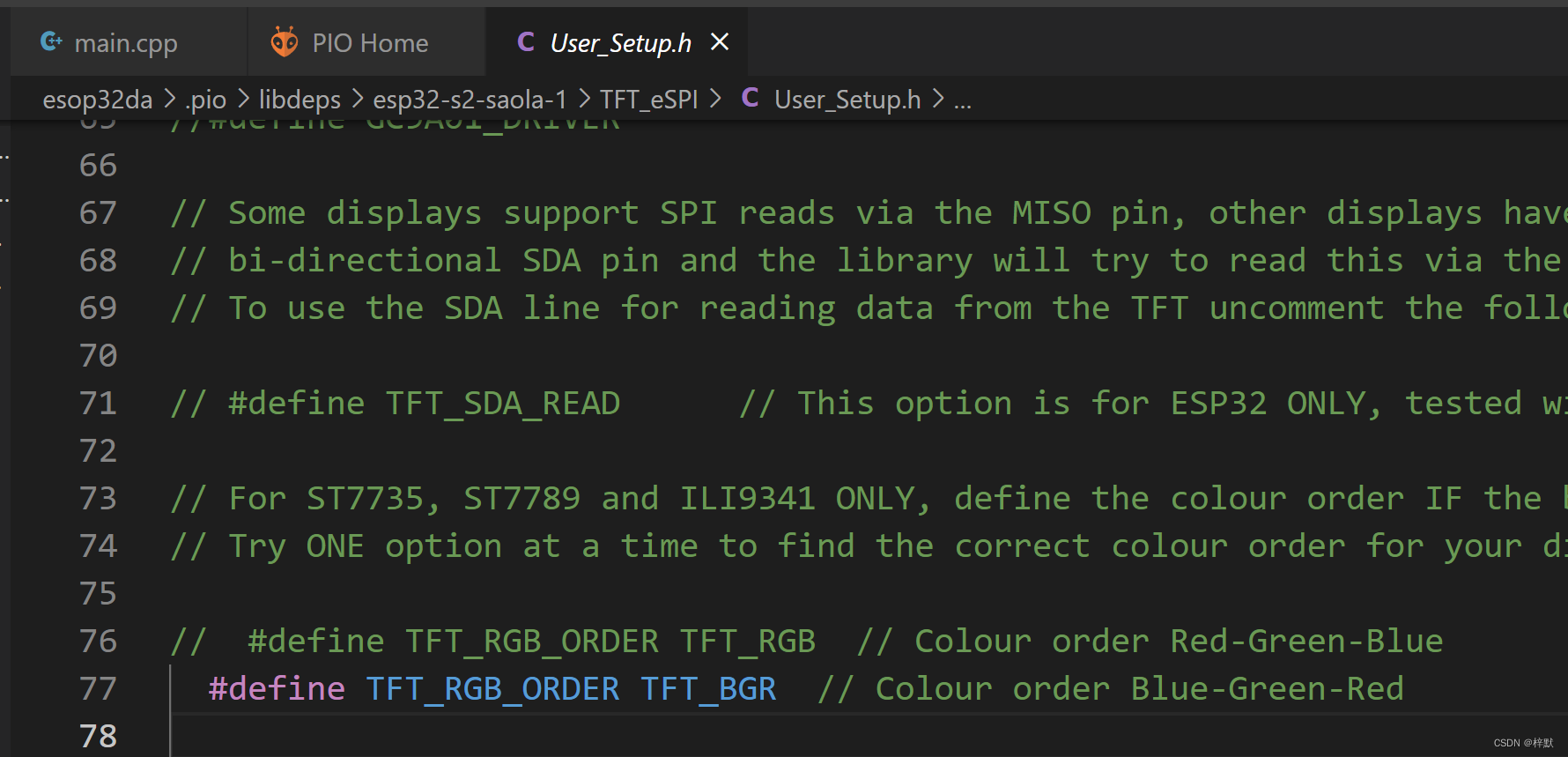

如果出现屏幕颜色反色更改配置 #define TFT_RGB_ORDER TFT_BGR
在这里插入图片描述

2 更改分辨率

// #define TFT_WIDTH  128
// #define TFT_WIDTH  172 // ST7789 172 x 320
 #define TFT_WIDTH  240 // ST7789 240 x 240 and 240 x 320
// #define TFT_HEIGHT 160
// #define TFT_HEIGHT 128
 #define TFT_HEIGHT 240 // ST7789 240 x 240

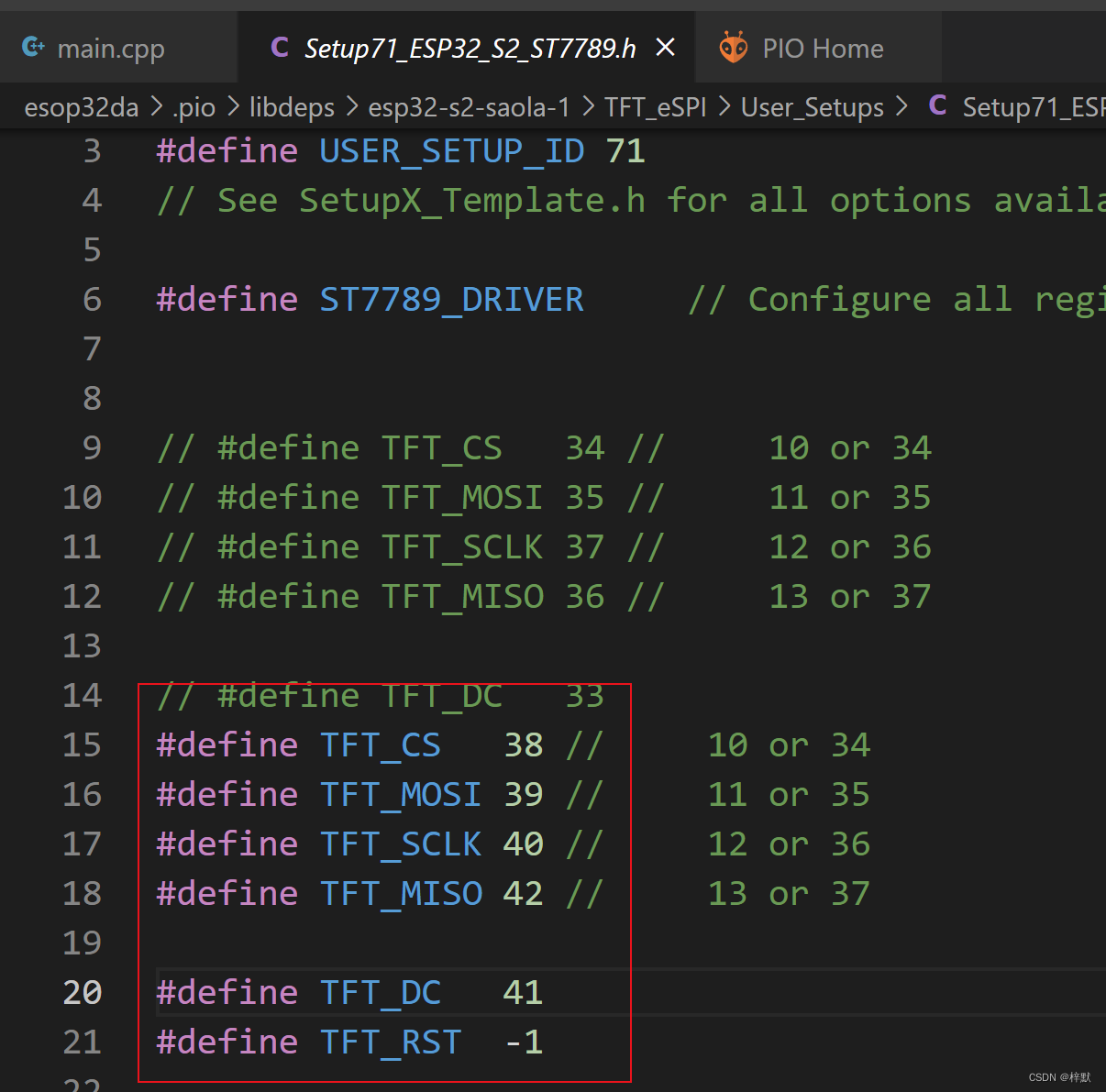

3.引脚更改

在这里插入图片描述
增加背光引脚相关控制

三、LVGL8 移植（步骤简单）

1.相对比较简单的LVGL移植步骤

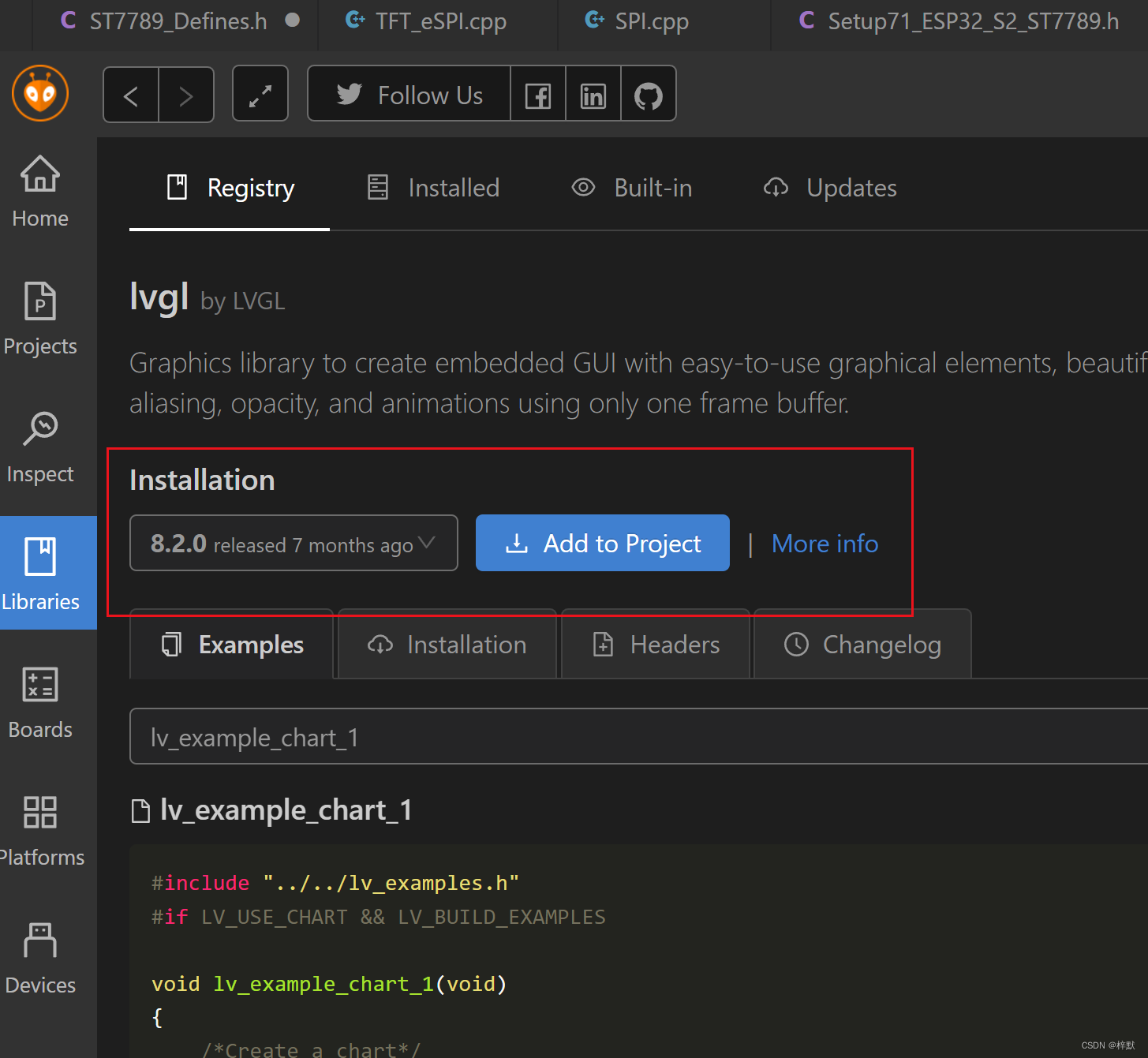

与tft_espi相同，直接搜索lvgl，添加到工程即可
在这里插入图片描述
##2.lvgl配置

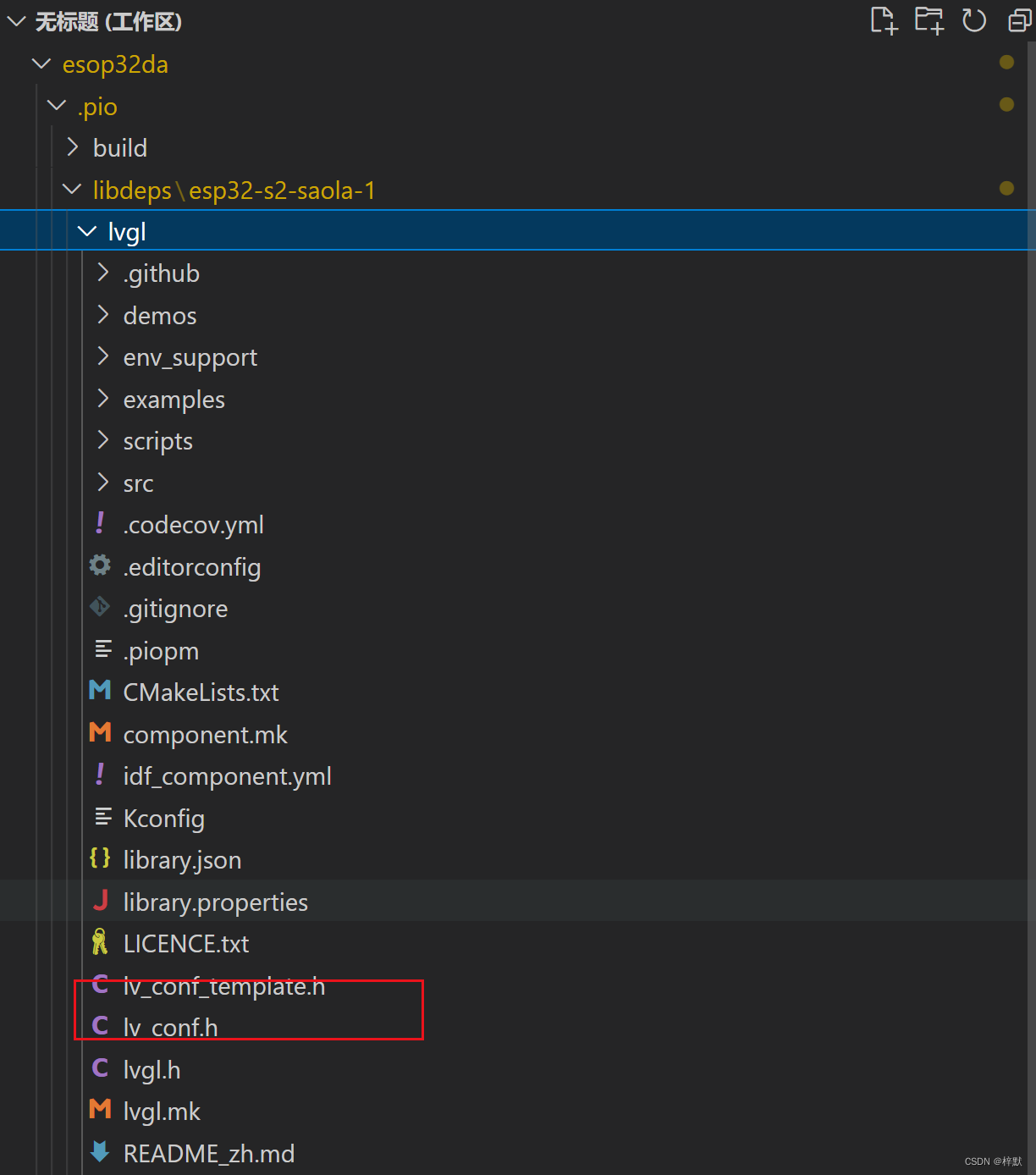

复制lv_conf_template.h，重命名为lv_conf.h，#if 1 /Set it to “1” to enable content/ 使能

3.提供心跳，将lv_conf.h中将LV_TICK_CUSTOM 宏定义打开

#define LV_TICK_CUSTOM 1
#if LV_TICK_CUSTOM
    #define LV_TICK_CUSTOM_INCLUDE "Arduino.h"         /*Header for the system time function*/
    #define LV_TICK_CUSTOM_SYS_TIME_EXPR (millis())    /*Expression evaluating to current system time in ms*/
#endif   /*LV_TICK_CUSTOM*/
