系统分析与设计第五次作业

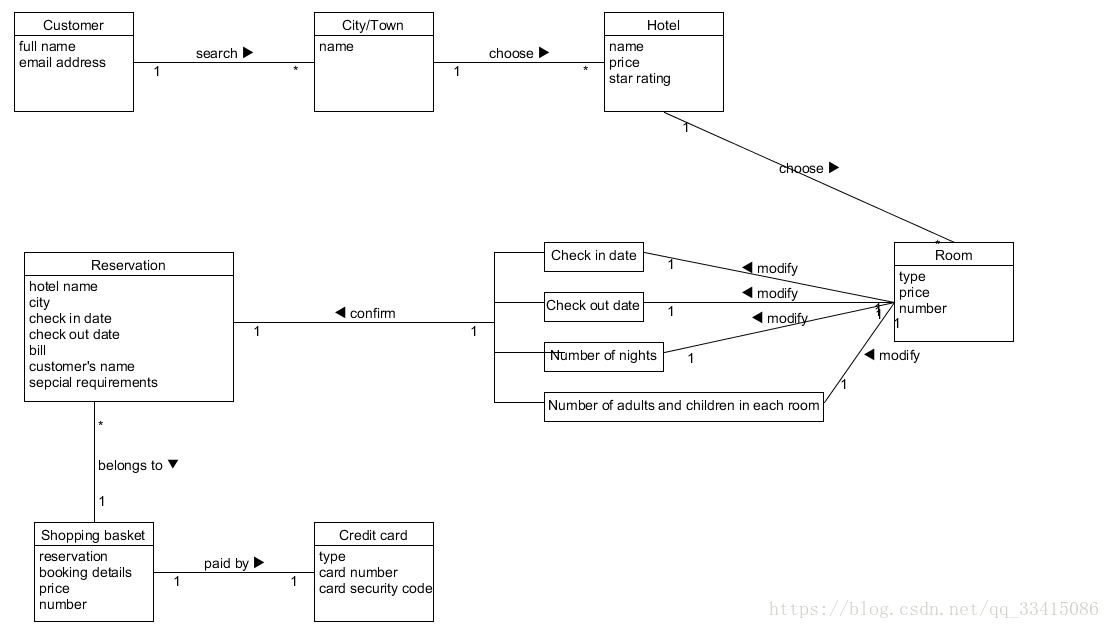

领域建模

a. 阅读Asg_RH文档，按用例领域模型建模

• 按Task2 要求，请使用工具UMLet，截图格式务必是png并控制尺寸

• 说明：请不要受PCMEF层次结构影响。你需要识别实体（E）和中介实体（M, 也称状态实体）

  （1）在单页面应用（如vue）中，E一般与数据库建模有关，M一般与store模式有关
  （2）在java web应用中，E一般与数据库构建有关，M一般与session有关


b. 数据库建模（E-R模型）

• 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）
• 建模工具 PowerDesigner（简称PD） 或开源工具 OpenSystemArchitect
• 不负责的链接 http://www.cnblogs.com/mcgrady/archive/2013/05/25/3098588.html
• 导出 Mysql 物理数据库的脚本
• 简单叙说 数据库逻辑模型 与 领域模型 的异同

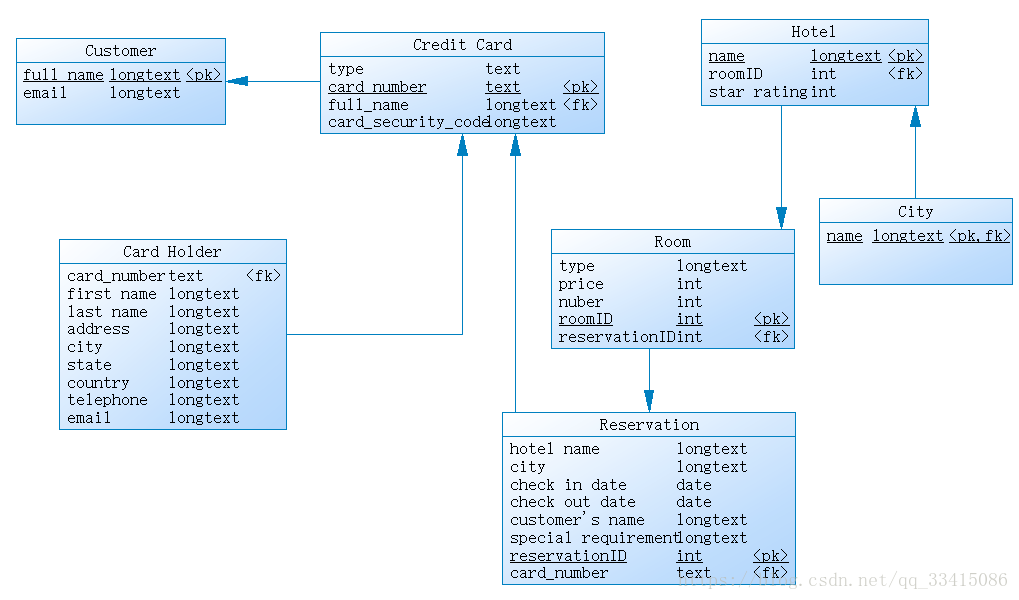

数据逻辑模型

Mysql 物理数据库的脚本

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2018/4/29 22:31:12                           */
/*==============================================================*/


drop table if exists "Card Holder";

drop table if exists City;

drop table if exists "Credit Card";

drop table if exists Customer;

drop table if exists Hotel;

drop table if exists Reservation;

drop table if exists Room;

/*==============================================================*/
/* Table: "Card Holder"                                         */
/*==============================================================*/
create table "Card Holder"
(
   card_number          text,
   "first name"         longtext,
   "last name"          longtext,
   address              longtext,
   city                 longtext,
   state                longtext,
   country              longtext,
   telephone            longtext,
   email                longtext
);

/*==============================================================*/
/* Table: City                                                  */
/*==============================================================*/
create table City
(
   name                 longtext not null,
   primary key (name)
);

/*==============================================================*/
/* Table: "Credit Card"                                         */
/*==============================================================*/
create table "Credit Card"
(
   type                 text,
   card_number          text not null,
   full_name            longtext,
   card_security_code   longtext,
   primary key (card_number)
);

/*==============================================================*/
/* Table: Customer                                              */
/*==============================================================*/
create table Customer
(
   full_name            longtext not null,
   email                longtext,
   primary key (full_name)
);

/*==============================================================*/
/* Table: Hotel                                                 */
/*==============================================================*/
create table Hotel
(
   name                 longtext not null,
   roomID               int,
   "star rating"        int,
   primary key (name)
);

/*==============================================================*/
/* Table: Reservation                                           */
/*==============================================================*/
create table Reservation
(
   "hotel name"         longtext,
   city                 longtext,
   "check in date"      date,
   "check out date"     date,
   "customer's name"    longtext,
   "special requirement" longtext,
   reservationID        int not null,
   card_number          text,
   primary key (reservationID)
);

/*==============================================================*/
/* Table: Room                                                  */
/*==============================================================*/
create table Room
(
   type                 longtext,
   price                int,
   nuber                int,
   roomID               int not null,
   reservationID        int,
   primary key (roomID)
);

alter table "Card Holder" add constraint FK_Reference_2 foreign key (card_number)
      references "Credit Card" (card_number) on delete restrict on update restrict;

alter table City add constraint FK_Reference_3 foreign key (name)
      references Hotel (name) on delete restrict on update restrict;

alter table "Credit Card" add constraint FK_Reference_1 foreign key (full_name)
      references Customer (full_name) on delete restrict on update restrict;

alter table Hotel add constraint FK_Reference_4 foreign key (roomID)
      references Room (roomID) on delete restrict on update restrict;

alter table Reservation add constraint FK_Reference_6 foreign key (card_number)
      references "Credit Card" (card_number) on delete restrict on update restrict;

alter table Room add constraint FK_Reference_5 foreign key (reservationID)
      references Reservation (reservationID) on delete restrict on update restrict;

数据库逻辑模型与领域模型的异同

• 领域模型 是对领域内的概念类或现实世界中对象的可视化表示。
• 逻辑模型 介于概念模型和物理模型之间，具有物理模型的特性，在概念模型中的多对多关系，在逻辑模型中将会以增加中间实体的一对多关系的方式来实现。具体来说，逻辑模型中一方面显示了实体、实体的属性和实体之间的关系，另一方面又将继承、实体关系中的引用等在实体的属性中进行展示。
  所以在领域模型中，并不会排除需求中没有明确要求记录其相关信息的类，也不会排除没有属性的概念类。根据概念模型可以生成逻辑模型，逻辑模型是概念模型的延伸，表示概念之间的逻辑次序，是一个属于方法层次的模型。
• 相同点：将需求抽象为可视化的概念关系
• 不同点：数据库逻辑模型是系统设计及实现的一部分，描述的是用户需求在技术上的实现方法。领域模型用于描述业务需求，帮助用户和需求分析人员更好地理解业务需求。
