系统分析与设计HW5

使用 UMLet 建模：

1、根据订旅馆建模文档，Asg-RH.pdf：

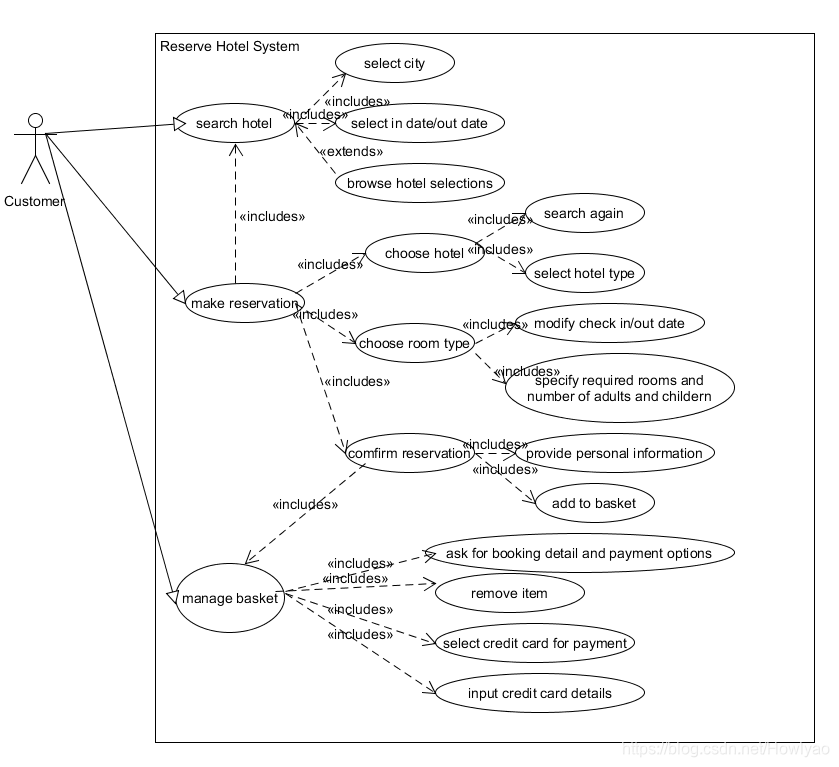

• 绘制用例图模型（到子用例）

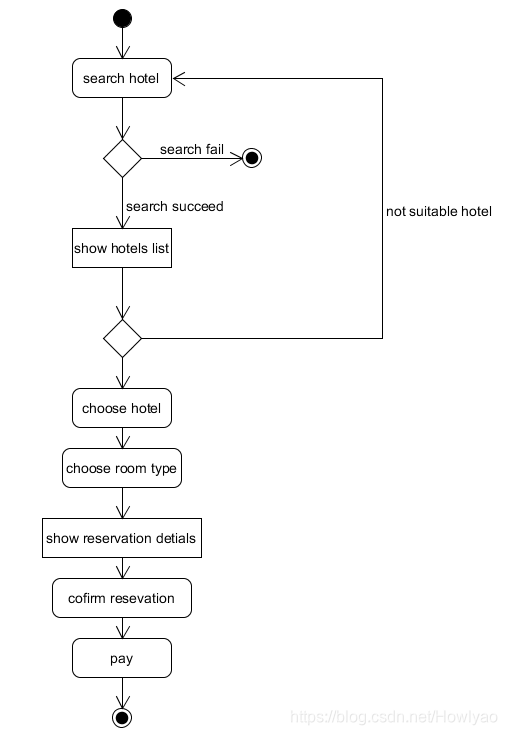

• 给出 make reservation 用例的活动图


2、根据课程练习“投递员使用投递箱给收件人快递包裹”的业务场景

• 分别用多泳道图建模三个场景的业务过程

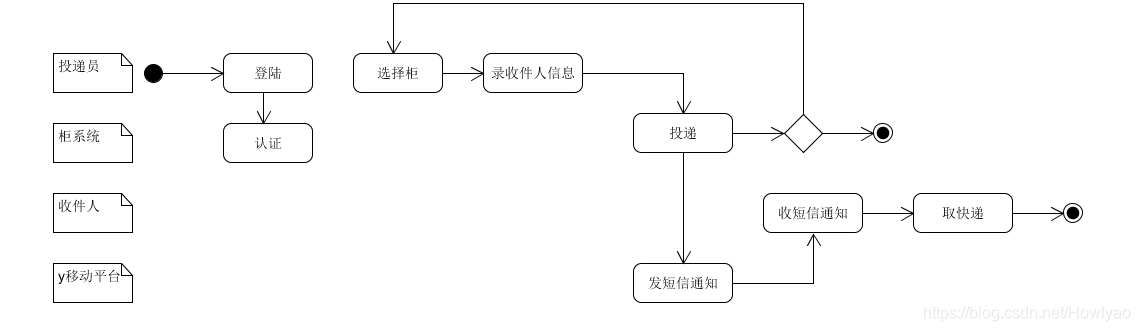

  （1）x科技公司发明了投递柜，它们自建了投递柜以及远程控制系统。注册的投递员在推广期免费使用投递柜。由于缺乏资源，仅能使用y移动平台向客户发送短信通知。

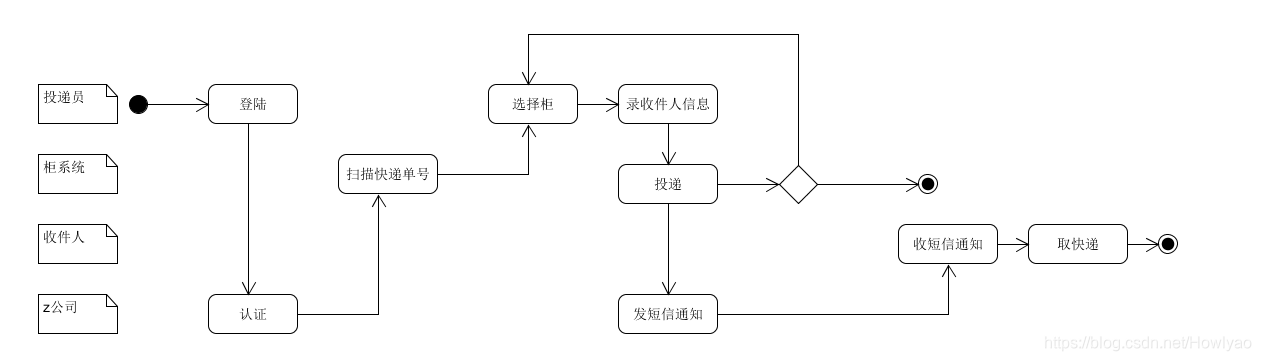

  （2）随着产品推广，x公司与各大快递z公司达成协议。x公司在快递柜上添加了二维码扫描装置，z公司的快递员不仅可在快递柜上登陆（由z公司提供认证服务），且可扫描快递单号，投递入柜后自动由z公司发短信给客户。客户取件后，自动发送给z公司投递完成。

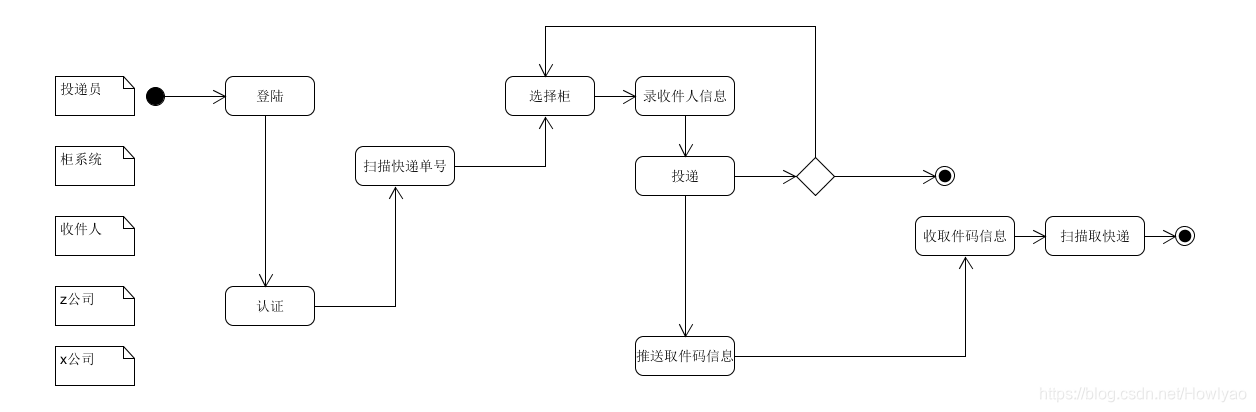

  （3）x公司进一步优化服务，开发了微信小程序实现扫码取快递。如果用户关注了该公司公众号，直接通过过公众号推送给用户取件码等信息。不再发送短信。

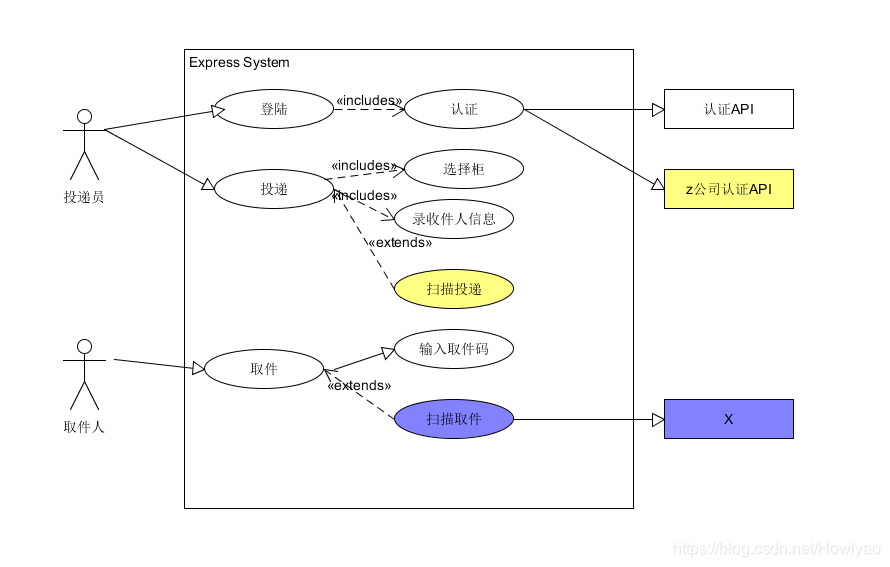

• 根据上述流程，给出快递柜系统最终的用例图模型
  • 用正常色彩表示第一个业务流程反映的用例
  • 用绿色背景表述第二个业务场景添加或修改的用例，以及支持 Actor
  • 用黄色背景表述第三个业务场景添加或修改的用例，以及支持 Actor
