WLAN二层组网，隧道转发模式

二层组网（AP能够通过广播的方式找到AC进行注册）

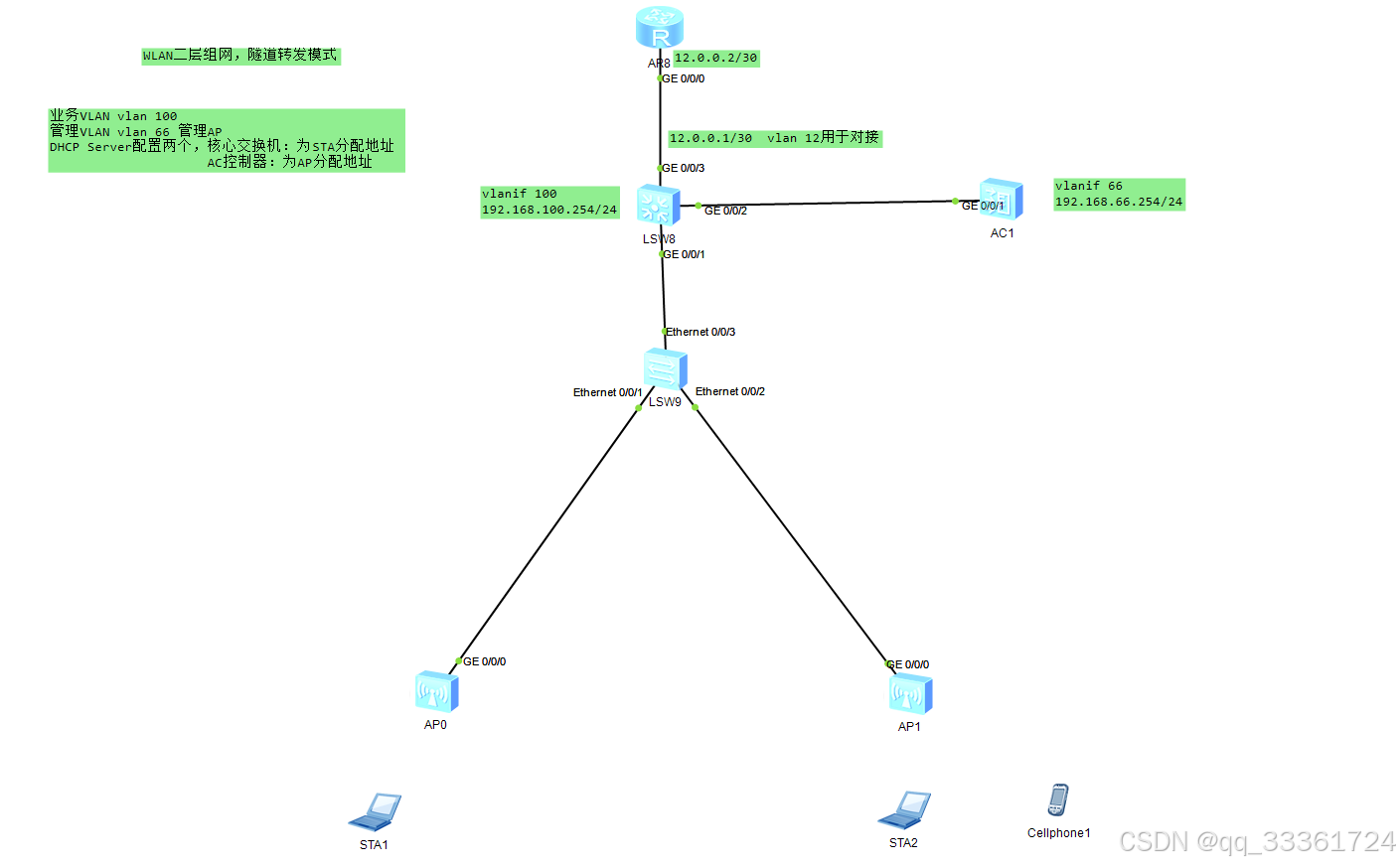

拓扑如图

1、按图进行ip配置，vlan配置及dhcp server配置

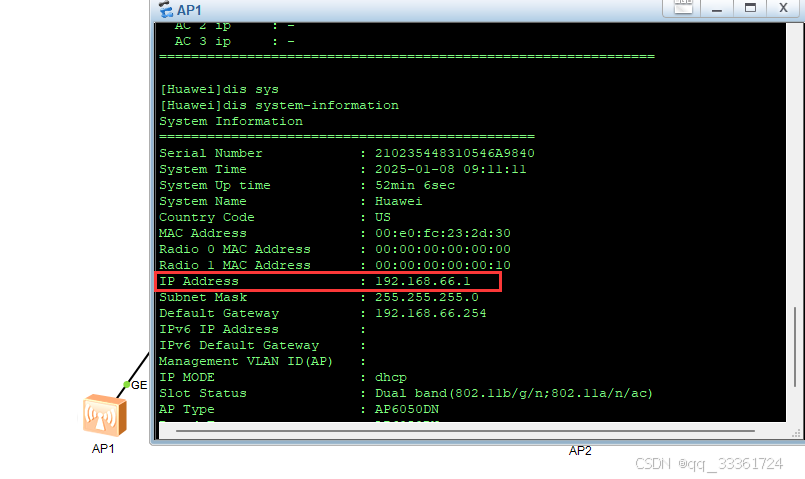

可以看到ap已经能够获取到地址了

2、接下来进行无线业务网络上线相关的配置

a 首先配置ap管理模板

b 配置域管理模板，配置国家代码CN（发现已经是默认的了，可以省略）

c 在创建的模板test中，调用管理域模板

d 配置capwap的源接口

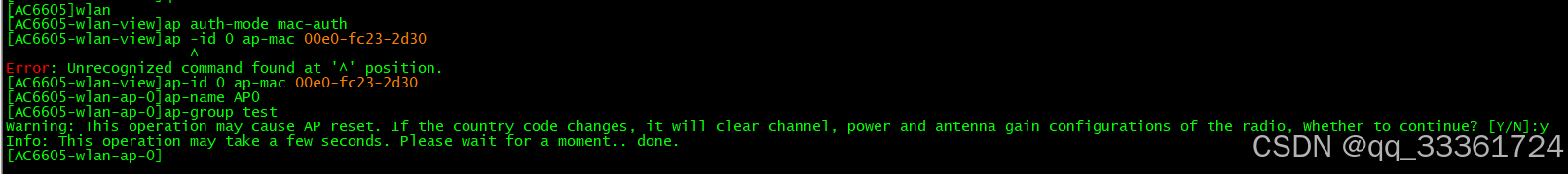

e 此时ap已经可以找到AC了，但是无法上线。这里先选择MAC（AP的mac地址）上线，更名为AP0，加入创建的AP组 test

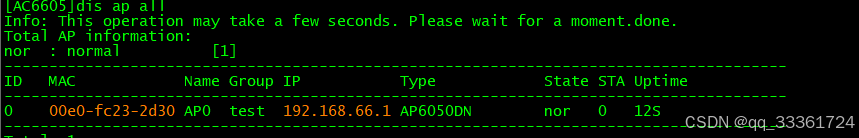

f 可以看到，状态为normal，AP0已经上线成功

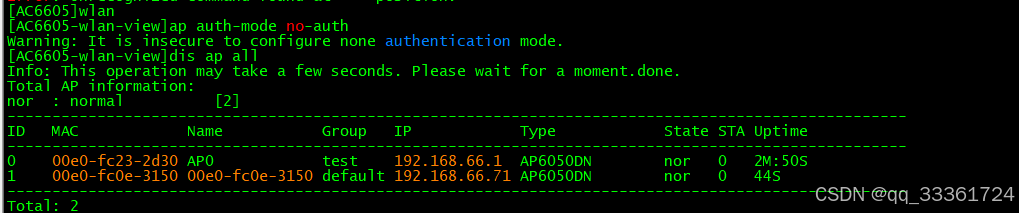

g AP0已经上线成功，AP1采用不认证的方式上线，可以看到状态也为normal，AP1上线成功

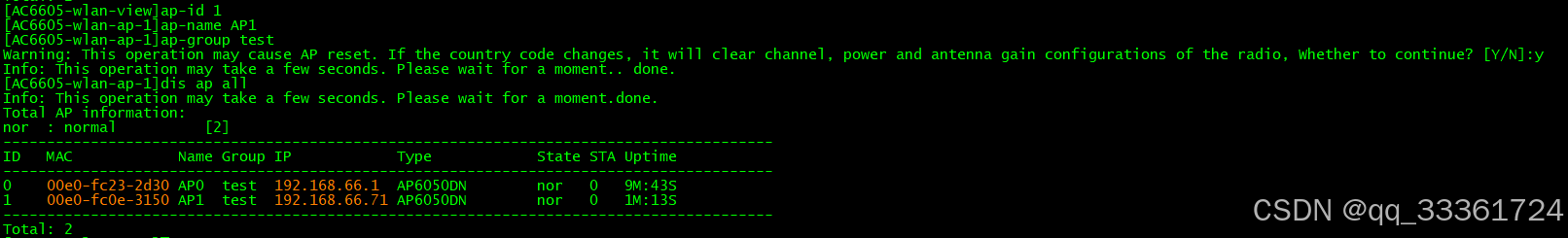

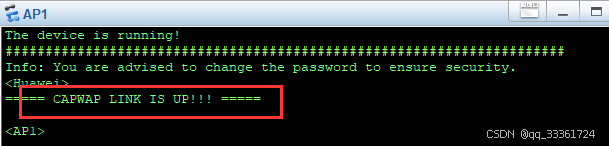

h 但是name为mac地址，group为default，需要改下，加入之前创建的test（这里AP1会重新上线）     上线成功，在AP1上看也可以看到capwap link is up

3、接下来进行wlan业务配置

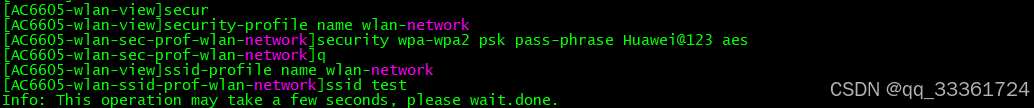

a 首先创建一个安全模板，选择认证方法，并配置密码

b 创建一个ssid模板，配置ssid（射频出去的无线名称）

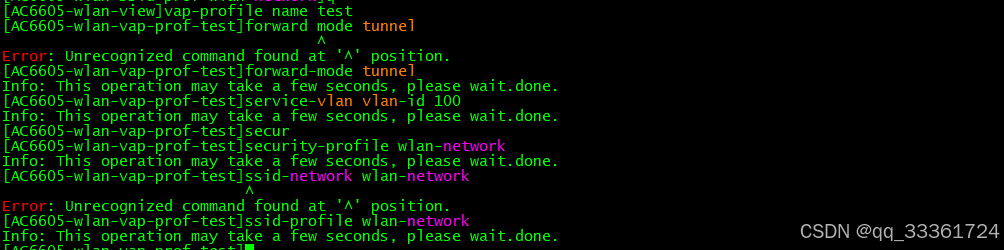

c 接下来创建vap模板，转发模式选择tunnel，service-vlan为100，并绑定之前创建好的security-profile和ssid-profile

d 将刚才创建好的vap模板应用到AP组里面，wlan填1，radio选择all

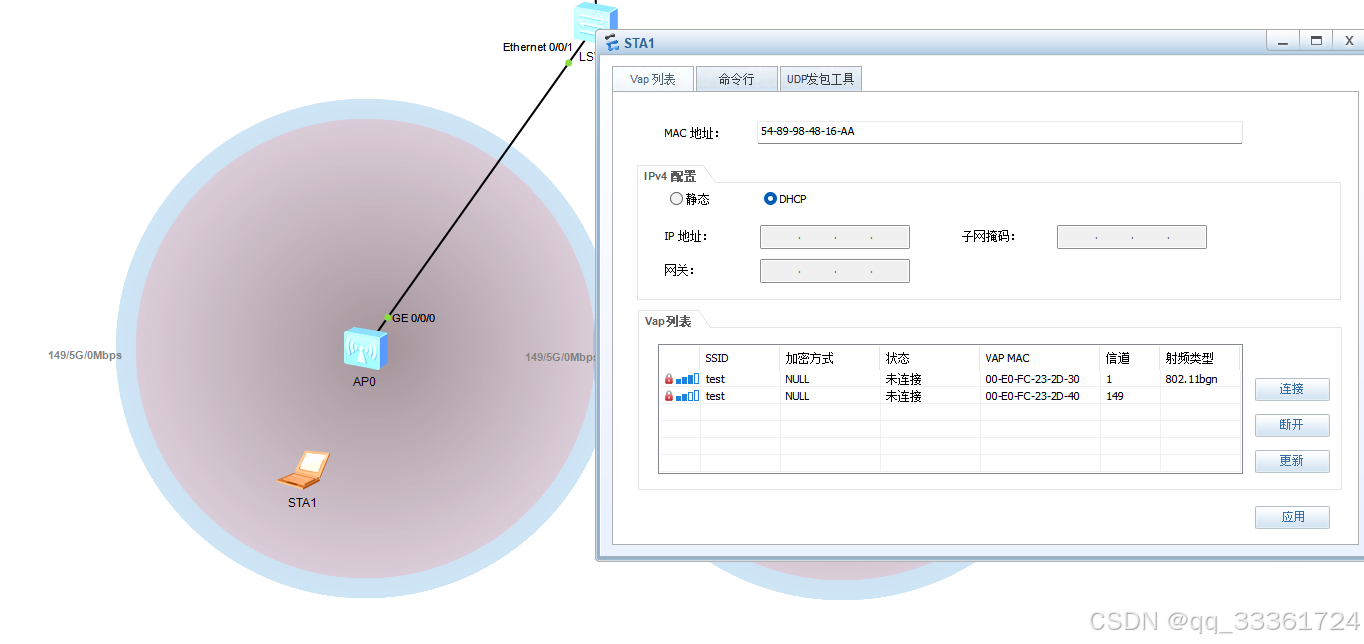

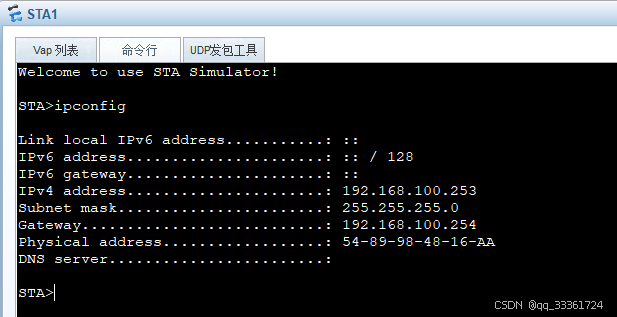

4、可以看到STA已经扫描到了射频信号，获取ip成功

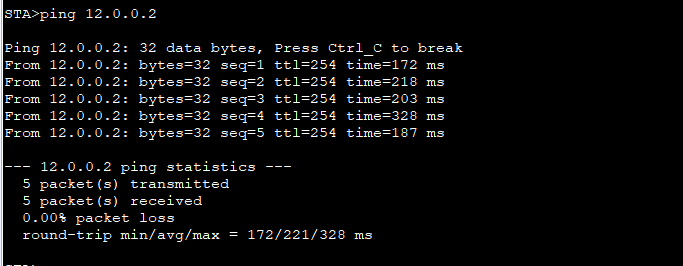

测试下

ok
