讯为4412开发板嵌入式学习（九）uboot启动过程

最新推荐文章于 2024-08-28 09:24:23 发布
最新推荐文章于 2024-08-28 09:24:23 发布
阅读量1.1k 收藏 5
点赞数
分类专栏： Linux uboot 文章标签： linux uboot
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_33194301/article/details/105639060
版权
本文详细介绍了三星4412开发板的uboot启动过程，包括根据拨码开关OM选择启动设备的原理和流程，以及iROM、BL1和BL2的启动步骤。通过图解和步骤分析，揭示了从硬件初始化到固件加载的整个启动流程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录


关于如何boot启动文档名为SEC_Solution Training doc_uboot mr structure.pdf

下一篇：讯为4412开发板嵌入式学习（十）uboot源代码结构
下下篇：讯为4412开发板嵌入式学习（十一）Makefile代码分析

一、根据拨码开关OM选择启动（booting）设备

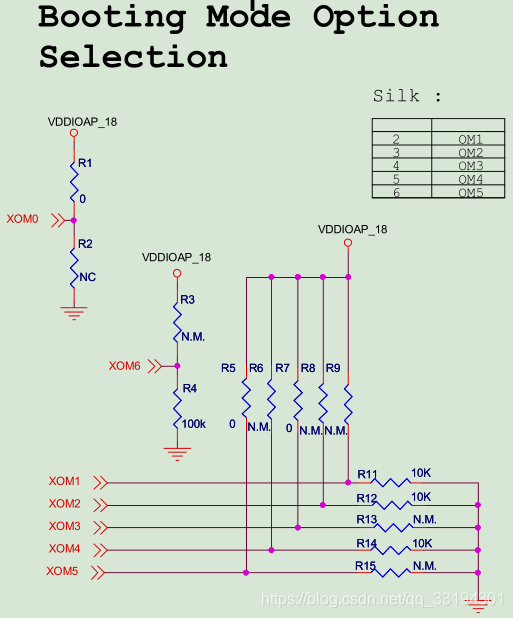

（一）、启动模式选择部分原理图

在这里插入图片描述

图一、启动模式选择部分原理图

图中N.M. 表示的是不上件，即断开的意思。
从图一可以看出，如果无其他电路连接，XOM0=1，XOM1=XOM2=XOM4=0，XOM3=XOM5=1，XOM6=0。

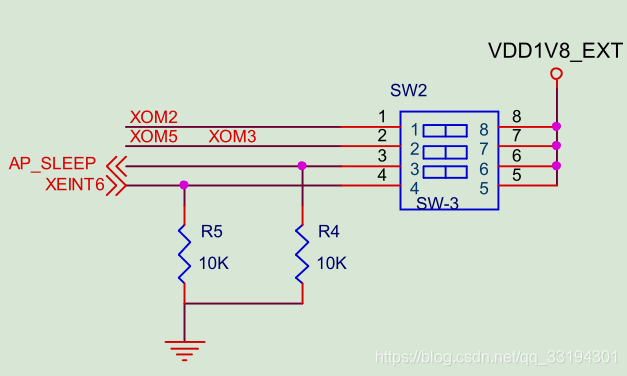

（二）、拨码开关部分原理图

在这里插入图片描述

图二 拨码开关部分原理图

从图二可以看出XOM3和COM5是连在一起的，即XOM3=COM5。

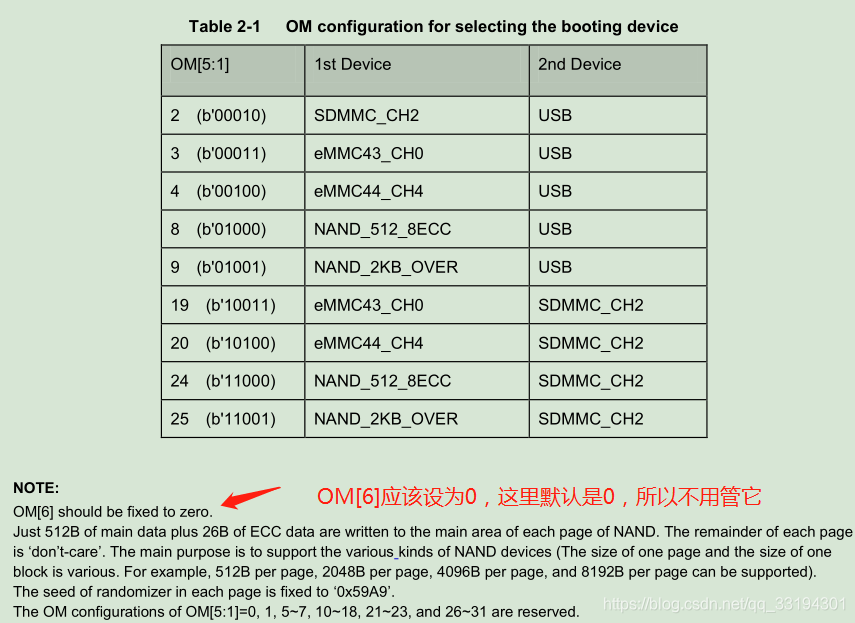

（三）、拨码开关和启动设备对应的关系图

在这里插入图片描述

图三 拨码开关和启动设备对应的关系图

从图三可以看出，如果想要用SD卡做启动设备（SDMMC_CH2），则需要将拨码开关设置成b’00010，即只有XOM2=1，其他设为0。

二、4412uboot启动流程

硬件结构和启动流程概览图

最低0.47元/天 解锁文章
