低成本破解学校洗衣机实验（仅供学习）

时间：2023/10/18               （这是作者在大学时记录的实验，成功了之后就复原了，现在临近毕业，回顾了一下感觉当时的自己很多知识没懂，感觉很蠢，但是很有干劲）

实验思路：

我们使用的是**洗衣机，而且是最近才更新过的（换了台新的）我是以为之前有人破解被发现了然后才换的，添加了保护啥的，所以破解热水之后我就没继续破解洗衣机，不过后面还是屈服于钱。做一件未知的感觉比较难的时候，我会考虑先看一下前人的经验，这样可以节省很多时间。上百度搜了一遍之后，确实发现了许多好方法，从硬件上的和从软件上的，不过我最终是用了硬件和软件（嵌入式嘛）结合的方法实现的。硬件上就是拆了外壳，然后换一个另外一个主板（受自己控制的）类似下图这样。然后对应插上电机插座就可以。软件上，大概就是通过抓包小程序或者app，看他们的通讯协议，然后伪造一个假的身份，发送请求给服务器，应答成功就能开启洗衣机。硬件上适用性就比较差，软件上难度比较大。第三种：洗衣机带有蓝牙的操控的，一般都会用串口，用自己的设备模拟相应的串口信息发送给洗衣机，就能实现。

实验过程：早上的时候，我就开始弄，我是先从软件下手，下载了一些抓包软件，例如wireshark，小黄鸟…啥的，还特地去看了哔哩哔哩上的教程，大概有一个小时吧。听得不清不楚的，然后自己开始抓包摸索。抓到过类似这样的挺多包，当时看到以为自己快接近成功了

POST /api/userInfo/getCard HTTP/1.1
phone: 21561616161（你app中的电话）
token: 1f33269c35464374a7dac5be56b3d161
phoneModel: HUAWEI
Content-Type: application/x-www-form-urlencoded
Content-Length: 63
Host: qtx2015.com
Connection: Keep-Alive
Accept-Encoding: gzip
User-Agent: okhttp/3.2.0

……

mode=1&phone=21561616161&token=1f33269c35464374a7dac5be56b3d161

……..
"msg":"成功",
"success":1,
"rsObj":{
"id":"",
"cardNumber":"",
"orderId":"",
"userId":"",
"type":"",

想着只需要模拟这个包的形式，重发一下让它应答就好了，不过没那么简单，这只是app上的一个小模块而已，其中mode=1&phone=2156….字样中的mode是选择洗衣模式，但是这并不是你按下洗衣后的包，后来发现抓不到app点击洗衣之后的包，其他的都还行，因为专业不是计算机的，也还不知道抓包之后要怎么修改，考虑到时间因素就放弃了。这个时候来到下午了，舍友们大部分都去上课了（破解热水的时候也是这个时候），我就想着把洗衣机拆了看看里面的电路吧。首先第一个困难就是拆洗衣机的外壳，不知道咋拆，上网看了视频，才知道洗衣机前面还有两螺丝，只不过是被塑料螺丝帽遮住了，防水也防盗吧，不过网上说用镊子可以取出来，然后就成功了。拆了洗衣机的上盖之后，就可以看到电路板了。

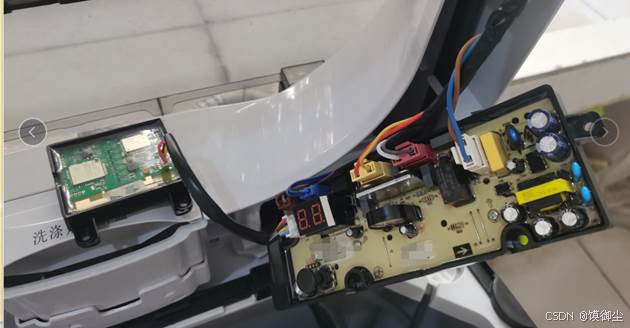

左边那块绿色板就是通讯板，右边是主板，通讯板和主板通过串口连接，通讯板发送信息给主板，主板启动洗衣机。这个时候就萌生了想要从串口下手的想法，就是用电脑连接通讯板，用app开启洗衣机，然后通讯板会发送信息，电脑就可以获取到，但是串口要涉及到波特率，波特率不对的话信息也不对。我查找了通讯板上的芯片，是EC800M，网上说它的默认波特率是115200，常用的也就是115200和9600，用电脑接受后，发现它每隔一段时间就会发送一个数据包，200ms左右一次，（后面才知道这是为了实时知道洗衣机的状态），然后我在手机上点击洗衣之后，数据就会变，然后变的这个数据就是使得洗衣机动的信息了。有时候没有点击洗衣，数据也会变，我也想不明白可能是数据出错还是软件设置的。我拿着这个数据用电脑发送给洗衣机时，发现并不成功，我又换了波特率试还是不行。然后就要去上课了。晚上上课回来接着搞，我又查了主板有没有串口芯片，想看看波特率到底是多少，但是没找出来，然后我又想，主板是不是也能发送数据，这会不会影响到洗衣机工作，于是为了更加方便地看到他们之间的信息通讯，想到了串口是可以一对多的传输，于是我就接了这样的电路，就是通讯板和主板正常连接，中间再插上电脑串口的RX口，接受他们的数据，结果发现，主板也是能发送数据的，通讯板每隔一段时间发送的数据包，主板都会有回应，回应的是它此时的状态，类似于这样，也就是说发送了正确的数据的话，主板都是会有回应的，于是我还是用之前的办法，复制了通讯板发送的信息，用电脑再发送给主板，但是失败了，换了几次波特率也不行，按道理来说是可以的，但是为什么不行呢，我很纳闷那时候，因为在阳台的环境也不怎么好做实验，想是不是哪里出问题了，还是说它有加密，其实不用连接串口的，通讯板远程操控都可以，这些后面都排除了，还去网上找自动检测波特率的装置或者方法，后面还是没有，我都想放弃了，然后我当时也找到有类似的智能洗衣机的通讯协议，手册什么的，不过不是这个品牌的，我看到它们发的数据包帧头都是AA，然后我就换波特率，换换换，然后看到一个帧头是AA的，此时的波特率是2400，这个波特率很小，我没看到过哪个用2400的，像常用的蓝牙模块HC05都只支持最低到4800，我就抱着乱试的心态，复制次波特率下通讯板的信息，发送给了主板，结果！它回应了！没错！有回应了！这意味着发送的数据是对的，之前的想法都是正确的！

[21:03:32.684]发→◇AA 00 9A 00 00 DA 0D 55 □
[21:03:32.767]收←◆AA 06 00 00 01 00 07 D6 34 55
[21:03:48.157]发→◇AA 00 9A 00 00 DA 0D 55 □
[21:03:48.241]收←◆AA 06 00 00 01 00 07 D6 34 55
[21:04:30.559]发→◇AA 00 9A 00 00 DA 0D 55 □
[21:04:30.642]收←◆AA 06 00 00 01 00 07 D6 34 55
[21:04:31.411]发→◇AA 00 9A 00 00 DA 0D 55 □
[21:04:31.494]收←◆AA 06 00 00 01 00 07 D6 34 55

我激动得都要跳起来了，跺脚，喊着我靠！，因为手机没电了，去充电，然后回来再试，发现又没有回应了，而且在波特率下，通讯板发送的消息偶尔也会变化，这意味着数据不稳定，又让我觉得波特率又错了，可我检查了我刚刚的回应是没有问题的。我跟朋友发消息说，我在黑暗中摸索，突然看到了火光，不过它闪了一下就灭了，我怀疑是我出现了幻觉，她一直鼓舞着我。后面检查了一下，才知道是线断了，接上去之后，又有回应了。接下来就好办了，分别用手机点击不同模式的洗衣，看看通讯板发送的数据包是什么，记下来，然后用蓝牙或者单片机发送就可以了。我记下来的是这样子的：

AA 01 9B 04 03 1B 40 55  脱水

AA 01 9A 03 02 0A 6F 55  快速洗 水位中

AA 01 9A 01 02 A9 16 55    强力洗，水位中

AA 01 9B 08 03 D1 E5 55      洁桶

然后时间就到了十二点多，供应热水时间已经过了，还好之前破解了热水器，可以继续洗个舒服的热水澡，等买的蓝牙（几块钱）到了，装到洗衣机上就ok了。

                                                                                                                              2023/10/19

之后作者又想挑战一下，想去弄一下电表，由于电压太大，被炸了之后，便没有后续。
