J-Link 识别设备失败----NRF52832

本文详细介绍了使用J-Link时遇到的NRF52832设备识别失败问题,分析了问题原因,即使用j-flash对flash填充为0导致设备无法识别。提供了解决方案,包括更新到J-Link新版驱动(v6.47),并给出了官方下载链接。通过安装新版驱动,重新擦除flash后,问题得到解决,j-flash和keilmdk下载恢复正常。

问题描述

原因

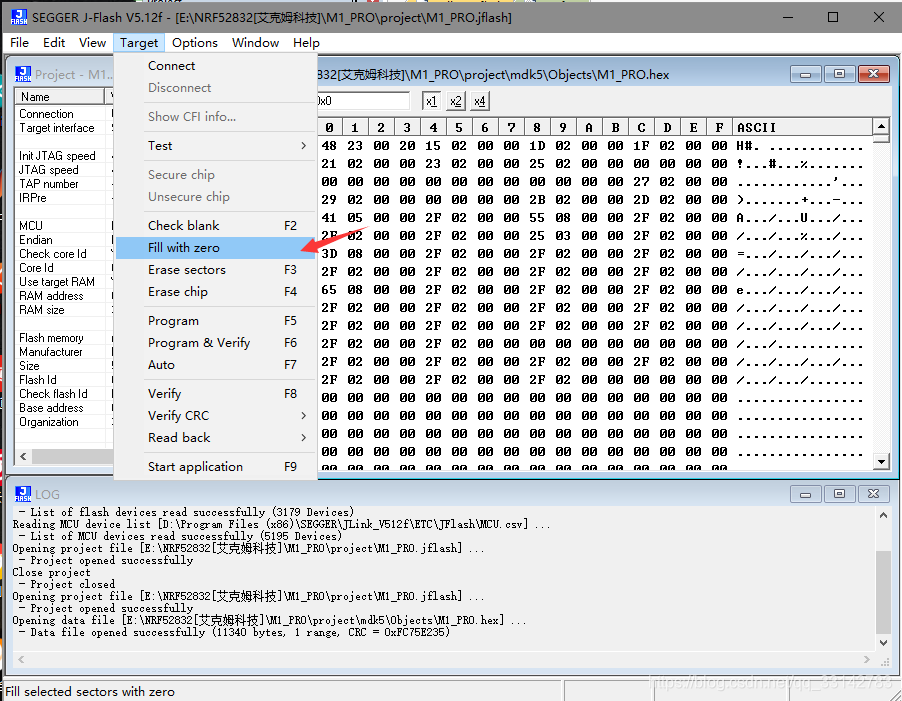

使用 j-flash 对 flash 填充为0 导致。
在这里插入图片描述

具体现象

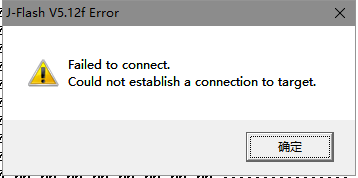

使用j-flash 重新下载程序提示 未连接
在这里插入图片描述

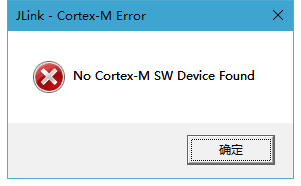

使用keill 下载 提示没有找到设备
在这里插入图片描述

解决方法

使用j-link 新版驱动(v6.47),原本驱动:v5.12

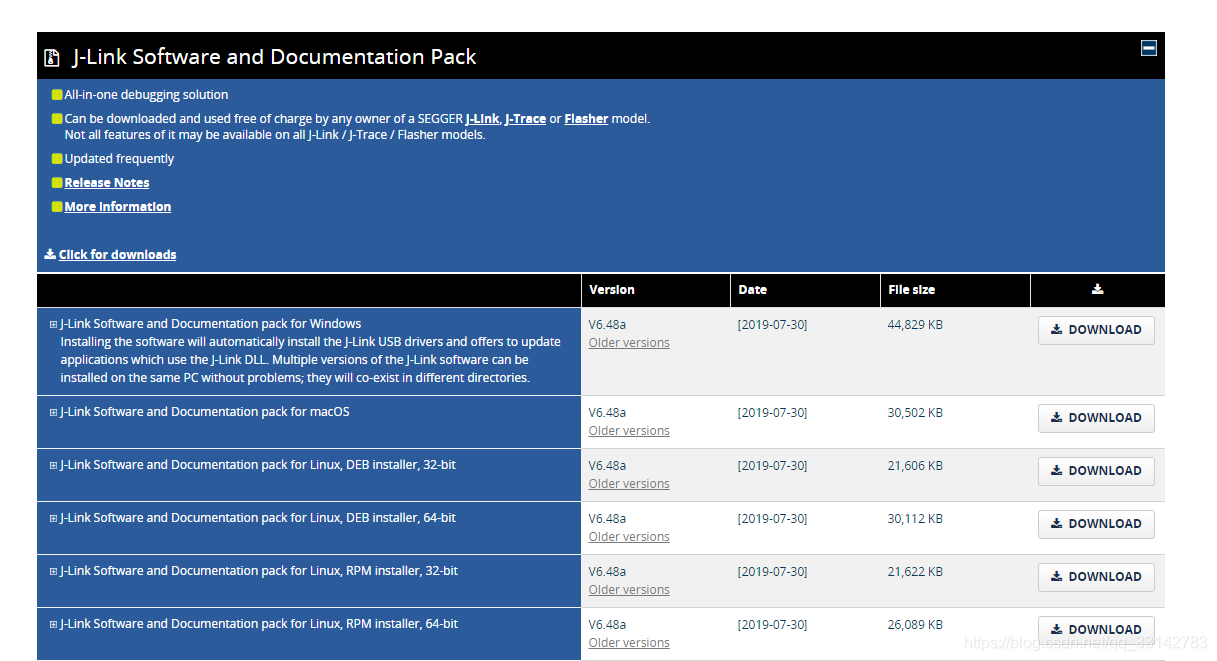

获取驱动方法:

官网:https://www.segger.com
下载地址:https://www.segger.com/downloads/jlink/JLink_Windows.exe
在这里插入图片描述

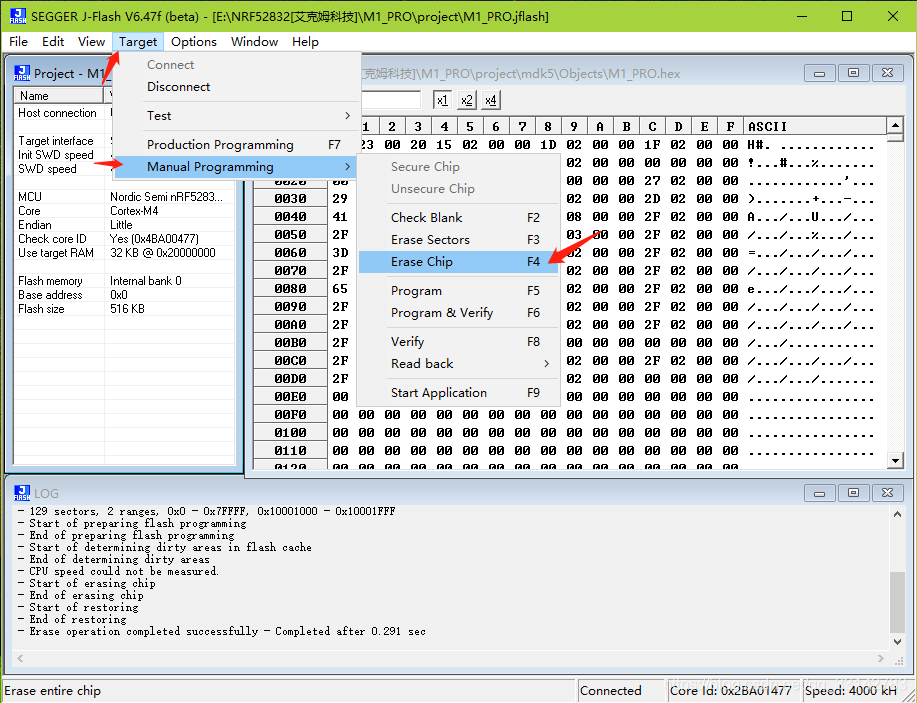

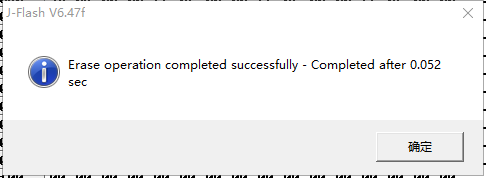

安装新版驱动,重新擦除flash,提示擦除完成
在这里插入图片描述
在这里插入图片描述

测试

测试使用j-flash 下载正常
keil mdk 下载正常
