AD21怎么打印丝印层的PDF

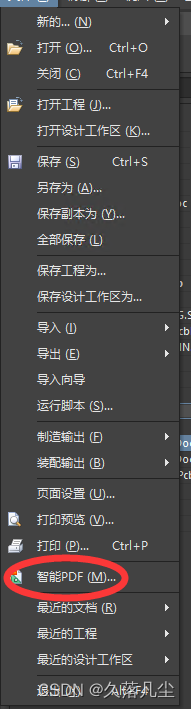

1.打开你的PDF工程,然后file->smart pdf。
在这里插入图片描述

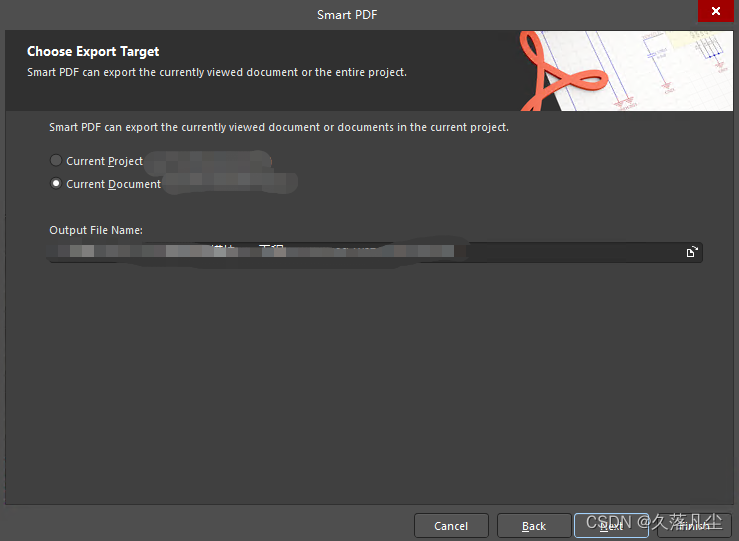

2.PDF导出整个工程还是当前文件
在这里插入图片描述

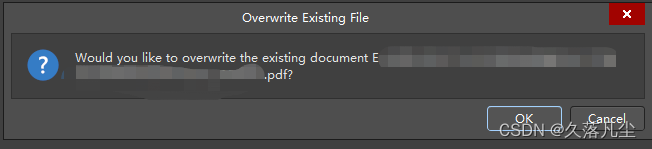

3.是否覆盖之前的PDF文件
在这里插入图片描述

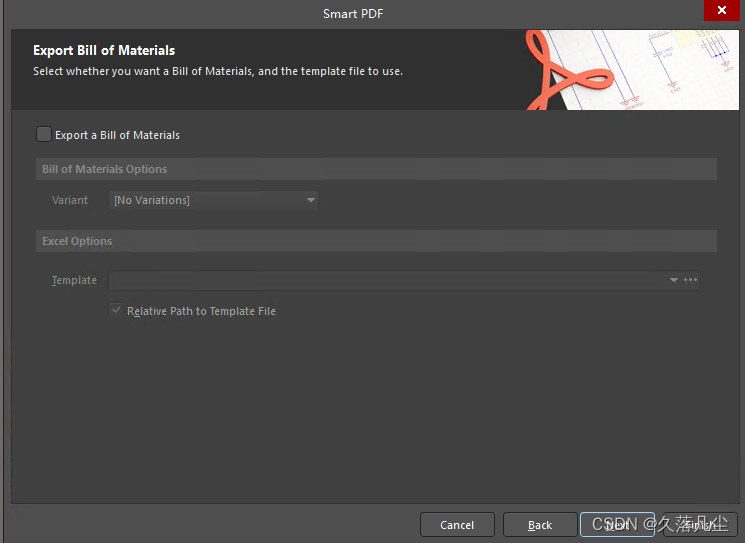

4.是否导出BOOM表
在这里插入图片描述

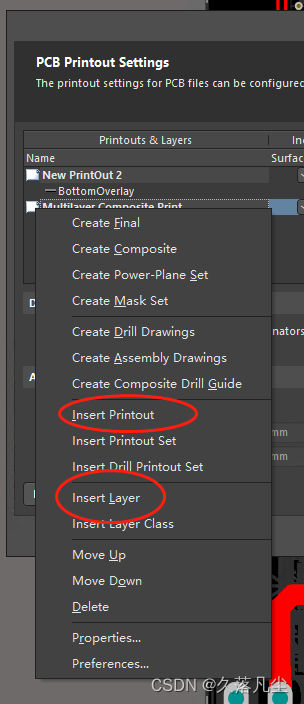

5.如下图,右键,Insert Printout是添加一页PDF,在新的一页上再右键选择Insert Layer,选择一个新的层,其它层,直接选中然后Delete就行。
在这里插入图片描述

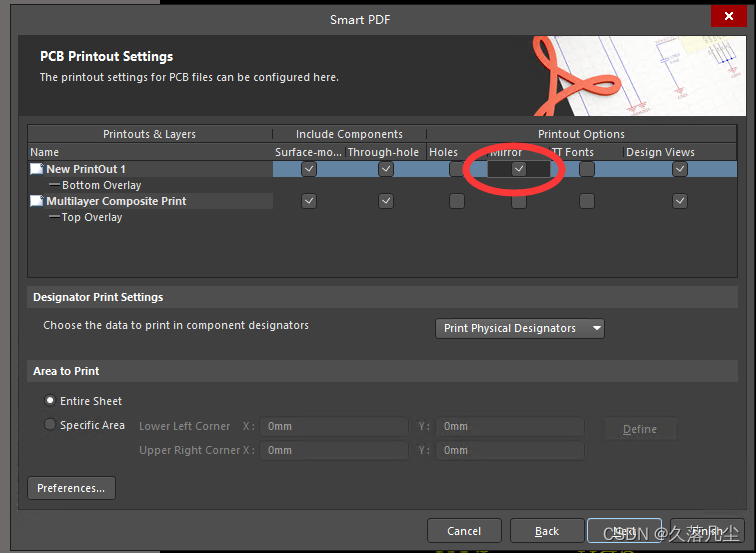

6.如果是背面的丝印图,选中这个,字就正了:
在这里插入图片描述
7.然后直接导出就行,右下角Finish。

### Altium Designer 中导出丝印图的方法 在 Altium Designer (AD) 中,可以通过特定的设置和操作来导出丝印图。以下是详细的说明: #### 设置顶或底丝印可见 为了确保能够正确导出丝印图,首先需要确认丝印(Top Overlay 或 Bottom Overlay)是否已启用并显示于视图中。 进入 **View Configuration** 对话框,勾选对应的 Top Overlay 和 Bottom Overlay 次[^1]。 #### 使用 Print 功能导出丝印图 Altium Designer 提供了强大的打印功能,允许用户自定义输出的内容以及格式。具体步骤如下: - 打开 PCB 文件。 - 转到菜单栏中的 `File` -> `Print...`。 - 在弹出的对话框中,选择要打印次(Layer),这里应选择 `Top Overlay` 或 `Bottom Overlay`。 - 配置其他选项,例如比例尺、颜色模式等。 - 单击 `Export` 按钮保存为 PDF 或图像文件格式[^3]。 #### 利用 Plot 功能生成 Gerber 文件 如果目标是将丝印图作为生产数据的一部分,则推荐通过 Gerber 文件形式导出。Gerber 是行业标准格式,广泛应用于制造流程中。 - 进入 `File` -> `Fabrication Outputs` -> `Gerber Files...`。 - 在 Output Job File 的界面里指定哪些会被包含进来;务必记得加入 Top Overlay 及 Bottom Overlay。 - 定义好路径之后执行生成命令即可获得所需的 gerber 数据集。 以上两种方式都可以满足不同场景下对于提取 altium designer 中丝印图案的需求。 ```python # 示例 Python 脚本用于自动化部分过程(仅作演示用途) import os def export_silkscreen(output_folder, layers=['Top Overlay', 'Bottom Overlay']): """模拟 AD 导出丝印图""" for layer in layers: file_path = os.path.join(output_folder, f"{layer}.pdf") print(f"正在导出 {layer} 至 {file_path}") export_silkscreen(r"C:\path\to\output", ['Top Overlay']) ```
