西门子 Sinutrain RunMyScreens 扩展界面

环境

西门子Sinutrain 环境配置

说明

允许使用 Run MyScreens 设计 5 幅及以内的画面

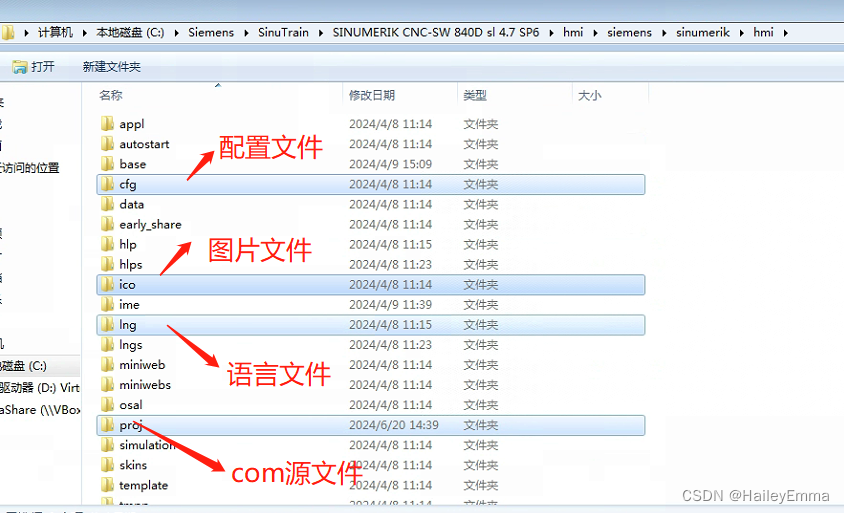

模拟器文件路径如下,实际机器相关文件均放在系统CF卡中

配置

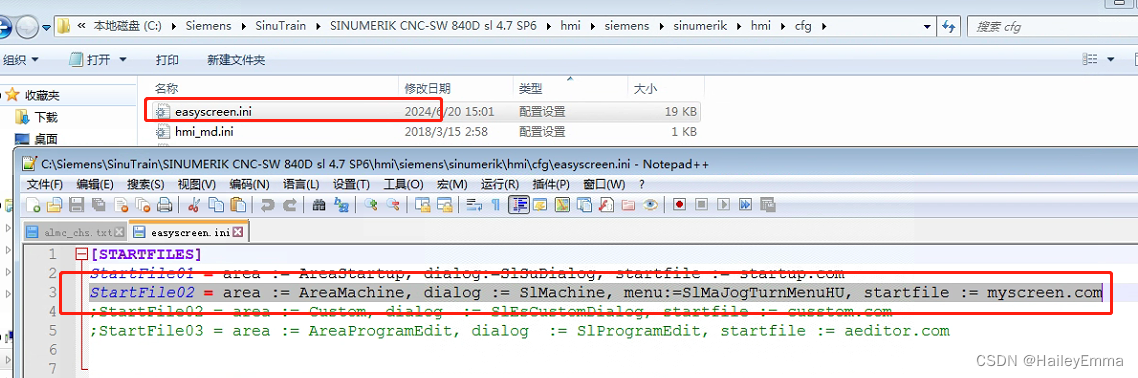

1.修改easyscreen.ini

文件目录:
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\siemens\sinumerik\hmi\cfg\easyscreen.ini

修改内容:
StartFile02 = area := AreaMachine, dialog := SlMachine, menu:=SlMaJogTurnMenuHU, startfile := myscreen.com

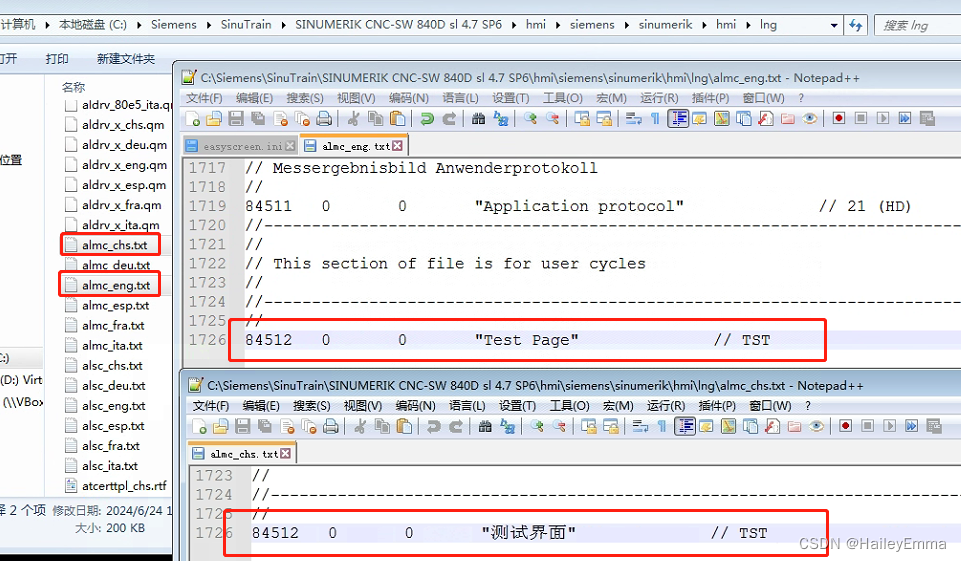

2.修改almc_chs.txt，almc_eng.txt

文件目录：
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\siemens\sinumerik\hmi\lng\almc_chs.txt
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\siemens\sinumerik\hmi\lng\almc_eng.txt

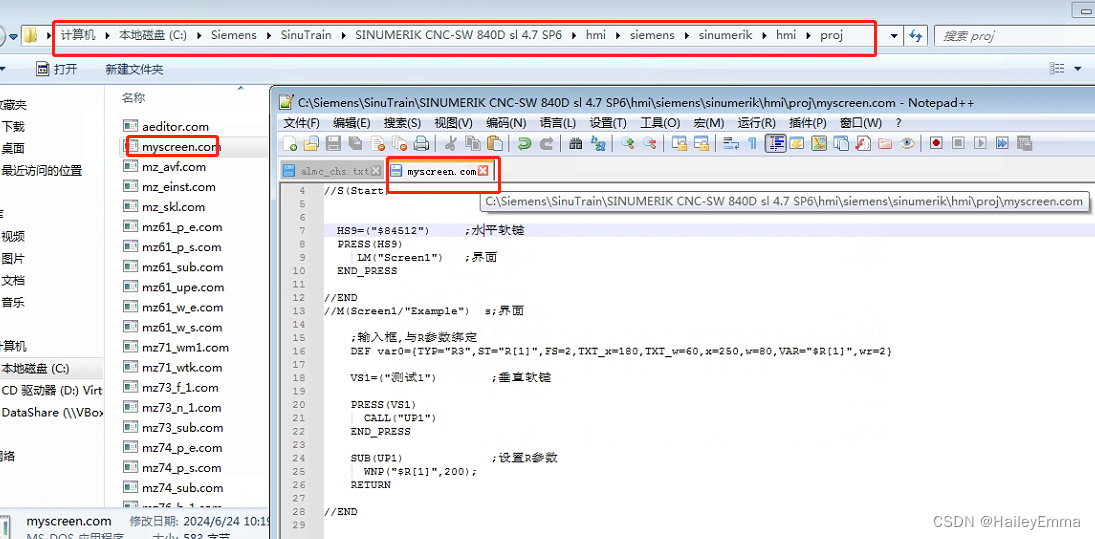

3.新建myscreen.com

文件目录
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\siemens\sinumerik\hmi\proj\

myscreen.com：

//S(Start)
  HS9=($84512)     ;水平软键
  PRESS(HS9)
     LM("Screen1")   ;界面
  END_PRESS
//END
//M(Screen1/"Example")  s;界面

  ;输入框,与R参数绑定
  DEF var0={TYP="R3",ST="R[1]",FS=2,TXT_x=180,TXT_w=60,x=250,w=80,VAR="$R[1]",wr=2}

  VS1=("测试1")        ;垂直软键

  PRESS(VS1)
    CALL("UP1")
  END_PRESS

  SUB(UP1)             ;设置R参数
    WNP("$R[1]",200);
  RETURN
//END

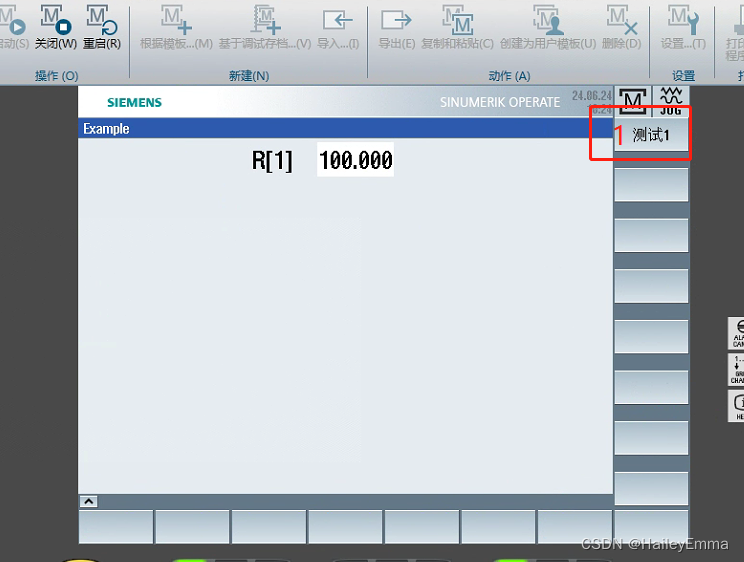

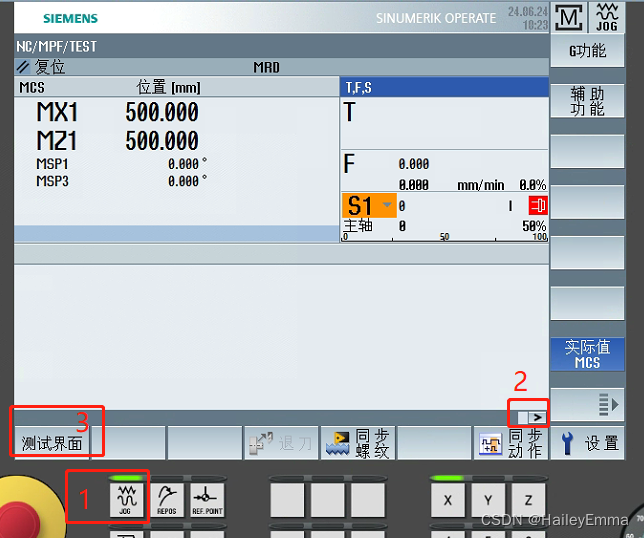

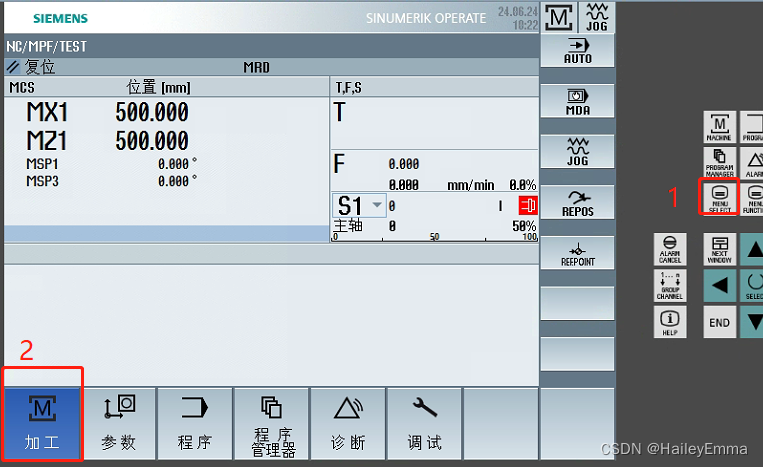

运行

例程:
https://www.ad.siemens.com.cn/CNC4YOU/Home/Document/838
