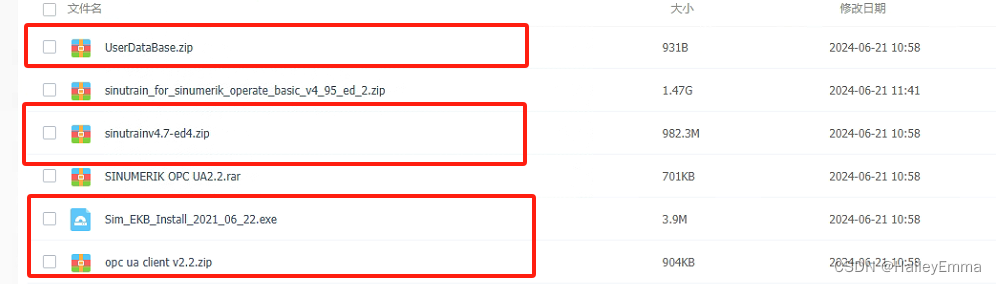

一.软件

Win7 64bit (虚拟机)

二.安装

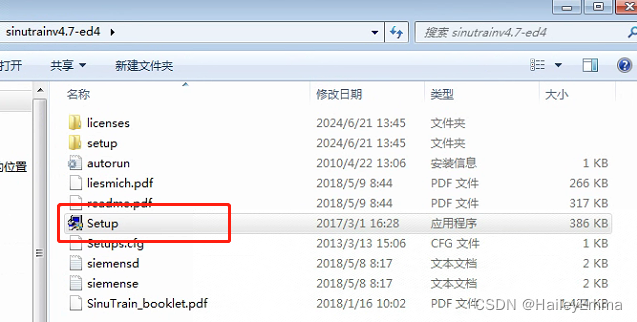

1.安装 sinutrainv4.7-ed4
在这里插入图片描述

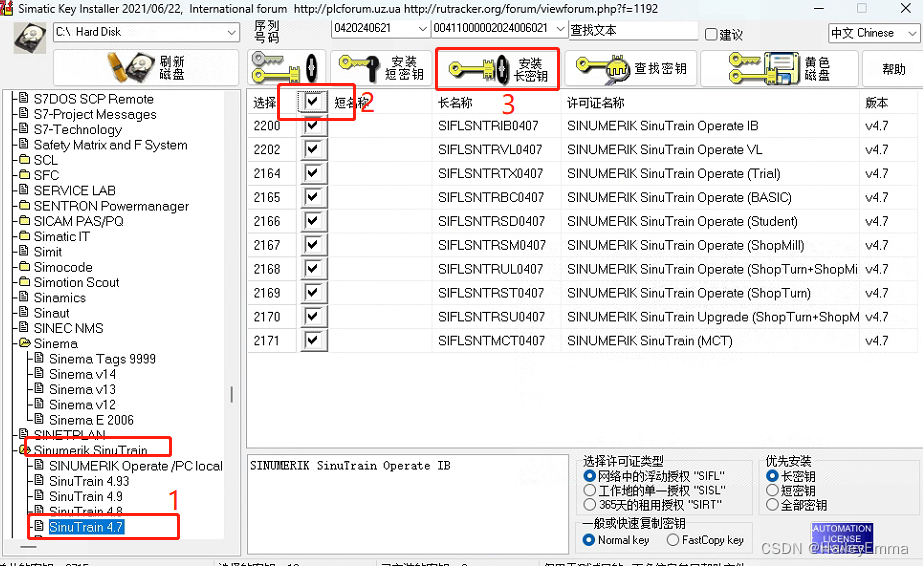

2.双击Sim_EKB_Install_2021_06_22.exe

在这里插入图片描述

2.双击sinuTrain
在这里插入图片描述

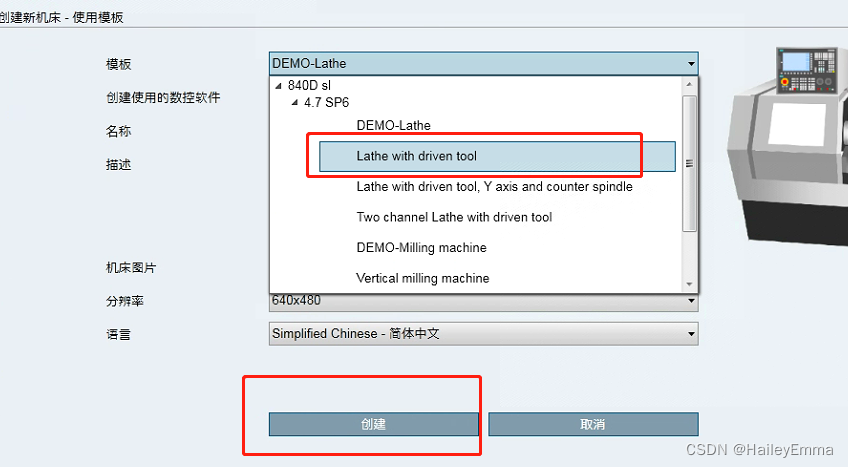

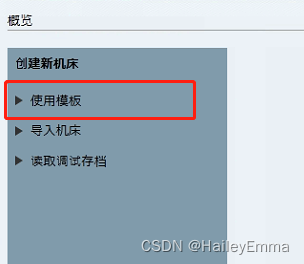

2.创建打开机床
在这里插入图片描述

在这里插入图片描述

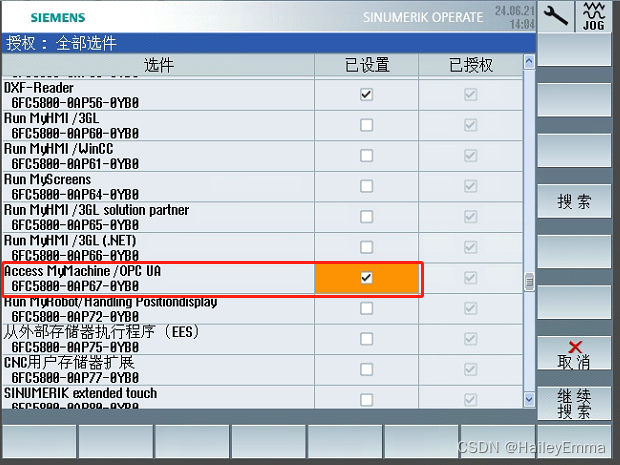

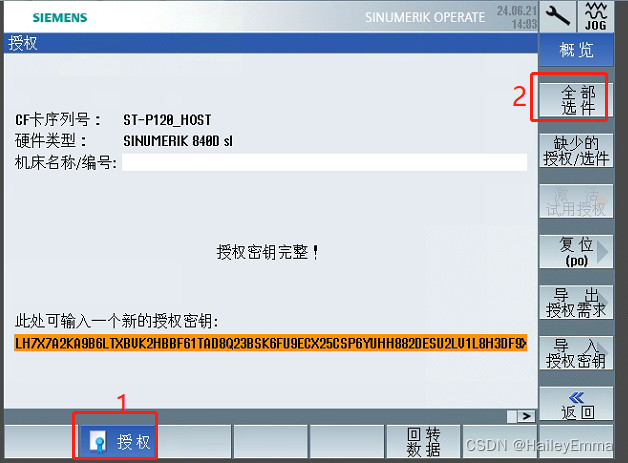

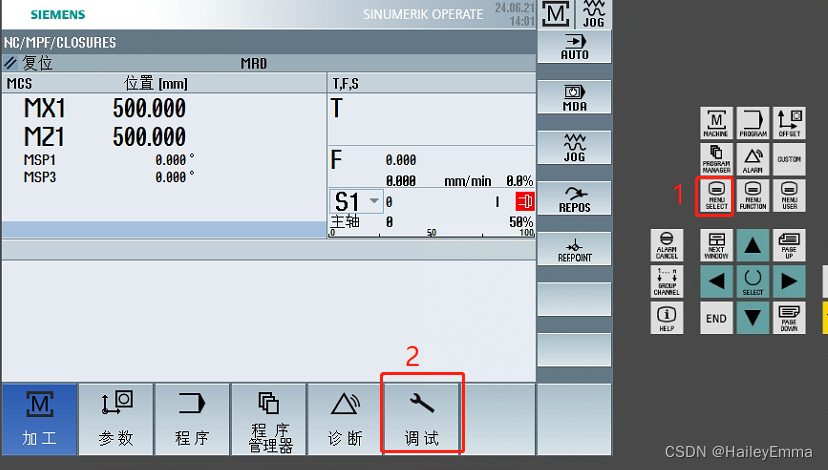

2.OPC UA 授权
在这里插入图片描述

在这里插入图片描述

3.OPC UA 文件拷贝

1.新建文件
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\user\sinumerik\hmi\miniweb\cfg
2.拷贝文件
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\siemens\sinumerik\hmi\template\cfg\miniweb
中所有文件,拷贝至
C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\user\sinumerik\hmi\miniweb\cfg\

在这里插入图片描述

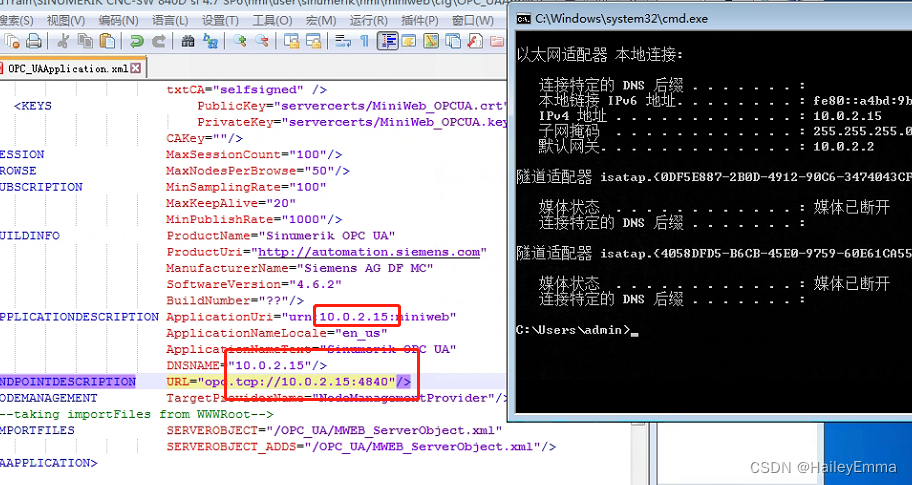

4.修改 OPC_UAApplication.xml

C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\user\sinumerik\hmi\miniweb\cfg\OPC_UAApplication.xml

在这里插入图片描述
5.修改 systemconfiguration.ini

C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\user\sinumerik\hmi\cfg\systemconfiguration.ini

[processes]
PROC100= image:="C:/Siemens/SinuTrain/SINUMERIK CNC-SW 840D sl 4.7 SP6/hmi/siemens/sinumerik/hmi/miniweb/release/miniweb.exe", process:=MiniWebServer, cmdline:="..\System ..\WWWRoot", startupTime:=afterServices, workingdir:="C:/Siemens/SinuTrain/SINUMERIK CNC-SW 840D sl 4.7 SP6/hmi/siemens/sinumerik/hmi/miniweb/release/

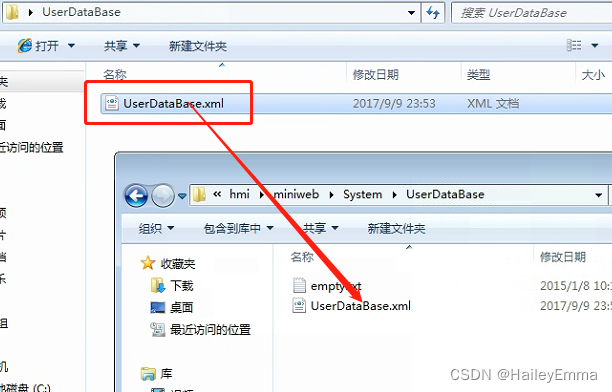

5.拷贝 UserDataBase.xml

C:\Siemens\SinuTrain\SINUMERIK CNC-SW 840D sl 4.7 SP6\hmi\siemens\sinumerik\hmi\miniweb\System\UserDataBase

在这里插入图片描述

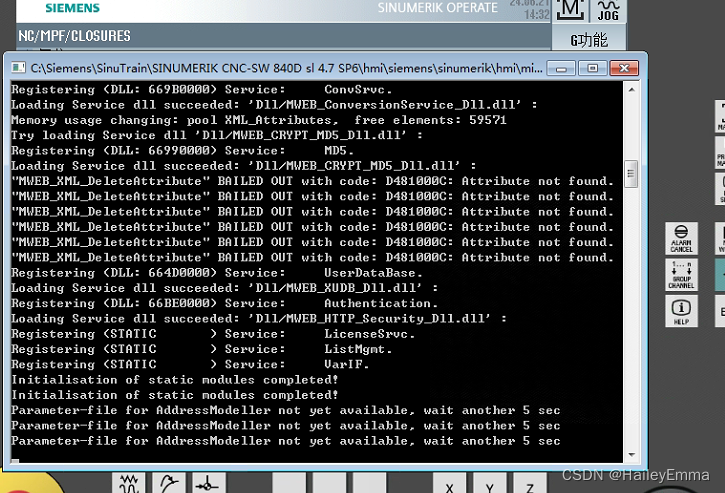

6.重启机床

在这里插入图片描述

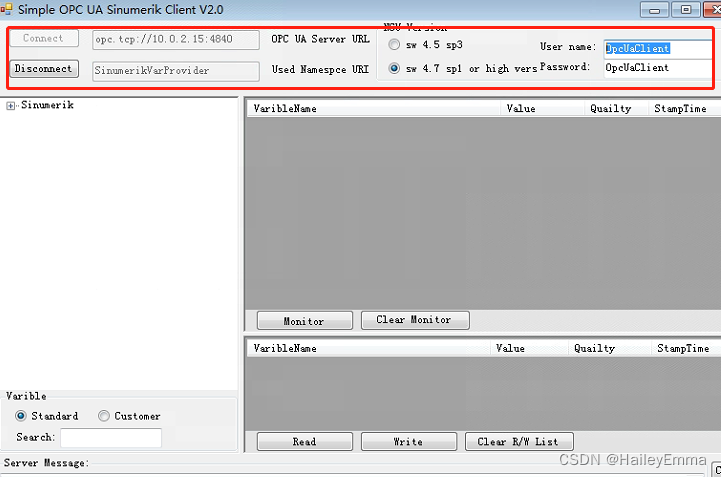

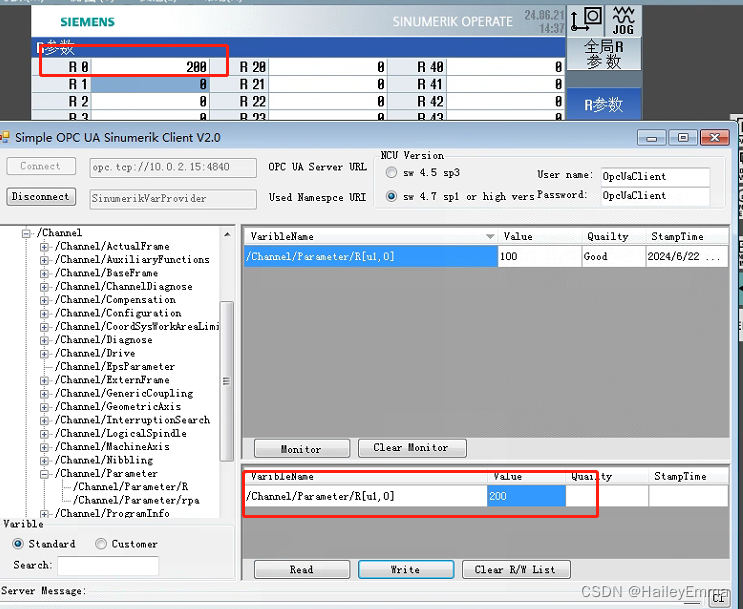

7.测试通信

8.读写参数
