汇编语言范例

文章参考书籍:

汇编语言程序设计

1、程序的组成（定义段和起始点）

汇编语言由定义好的段构成，三个常用段如下：

数据段、bss段、文本段

所有汇编语言都必须要有文本，这里是可执行程序声明指令码的地方。数据段和bss段是可选的。数据段声明带有初始值的数据元素。这些数据用作汇编语言程序中的变量。bss段声明使用零值初始的数据段，这些元素常用作汇编语言的缓冲区

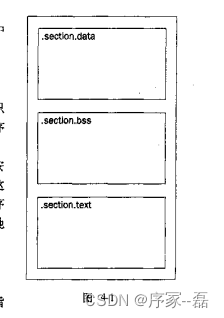

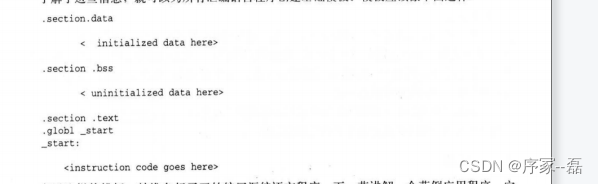

1）定义段

bss段总是在文本段之前，数据段可以移动到文本段之后

2）定义 起始点

当汇编语言编译成可执行程序后，程序必须知道起始点

zhanglei@ubuntu:~/ass$ ld  main
ld: warning: cannot find entry symbol _start; not setting start address

为了解决这个问题，_start 标签表示程序指令应该从这里开始，如果找不到这个标签，连接器就会试图找其他起点，但是对于复杂的程序并不能找到起点。

.globl 命令声明外部程序可以访问的标签。如果编写外部汇编语言或者c语言使用的一组工具，就应该使用global命令声明每个函数的段标签

2、创建简单程序

1）cpuid

cpuid是一条汇编语言指令，不容易从高级语言中执行他。

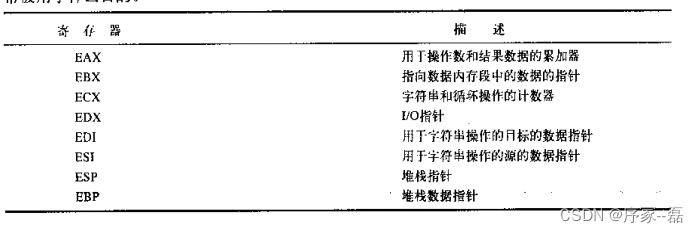

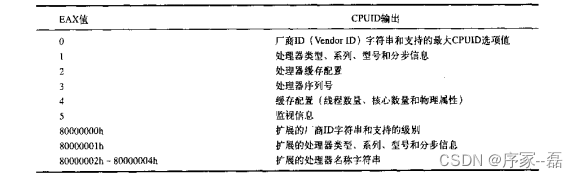

cpuid使用单一寄存器值作为输入，EAX寄存器(用于操作数和结果数的累加器)用于决定cpuid指令生成什么信息。根据EAX寄存器的值，cpuid指令在EBX、ECX、EDX寄存器中生成关于处理器的不同信息。

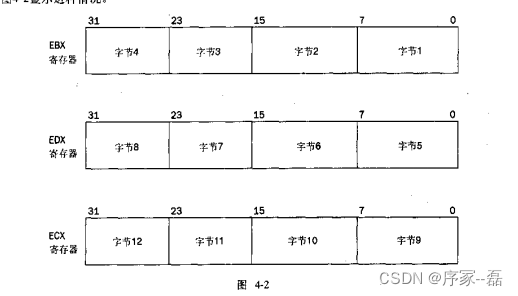

 EBX 包含最低四个字节

EDX 包含中间四个字节

ECX 包含最高四个字节

范例程序获取寄存器值的信息，并按照易读的信息展示给用户。

2）范例程序

编写汇编程序

# cpuid.s extract the the processor vendor ID
.section .data
output:
.ascii "the processor vendor ID is 'xxxxxxxxxxxx'\n"

.section .text
.global _start
_start:
     nop
     movl $0,%eax
     cpuid
     movl $output, %edi
     movl %ebx,28(%edi)
     movl %edx,32(%edi)
     movl %ecx,36(%edi)
     movl $4,%eax
     movl $1,%ebx
     movl $output,%ecx
     movl $42,%edx
     int $0x80
     mov $1,%eax
     mov $0,%ebx
     int $0x80

 生成目标文件

as -o cpuid.o cpuid.s

链接生成二进制

ld -o cpuid cpuid.o

执行二进制

zhanglei@ubuntu:~/ass$ ./cpuid
the processor vendor ID is 'GenuineIntel'

程序分析：

声明一个ascii码字符串

output:
.ascii "the processor vendor ID is 'xxxxxxxxxxxx'\n"

声明指令码段和开始标签

.section .text
.global _start

程序第一件事是给eax加载0值，获取厂商id，加载后必须要手机分散在三个输出寄存器的指令响应：

     movl $output, %edi
     movl %ebx,28(%edi)
     movl %edx,32(%edi)
     movl %ecx,36(%edi)

第一条指令创建一个指针，处理内存中声明output变量使用这个指针，output的标签位置会被加载到EDI寄存器中。接下来按照EDI指针，包含厂商ID字符串片段的三个寄存器的内容会被放到数据内存的正确位置。括号外表示output数据位置

其实就是

"the processor vendor ID is 'xxxxxxxxxxxx'\n"

xx开始的位置在28，xx有12个字节，然后他把eax、ebx、ecx的12个字节放到xxx里面，然后输出

放好字节后，就可以输出显示信息了

     movl $4,%eax
     movl $1,%ebx
     movl $output,%ecx
     movl $42,%edx
     int $0x80

这段程序其实就是把output写到标准输出里

这个程序使用一个linux系统调用。linux内核提供很多容易的从汇编应用程序访问的内置函数，为了访问这些内核函数，必须要使用指令码，它生成具有0x80的软件中断。执行具体函数由EAX值来决定。如果没有这个内核函数，就必须 发送到正确显示器io地。

write 函数调用参数

eax包含系统调用的值

ebx写入文件描述符

ecx字符串开头edx包含的长度

3、调试程序

zhanglei@ubuntu:~/ass$ as -gstabs -o cpuid.o cpuid.s
zhanglei@ubuntu:~/ass$ ld -o cpuid cpuid.o
zhanglei@ubuntu:~/ass$ gdb cpuid

我们发现构建程序的时候多了一个-gstabs指令

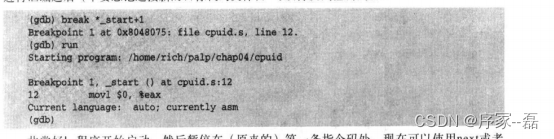

打断点

 到了这里就ok了

4、在汇编中使用c函数

使用printf

# cpuid2.s view the CPUID vendor id string using C library calls
.code32
.section .data
output:
    .asciz "the processor vendor id is '%s'\n"
.section .bss
    .lcomm buffer,12
.section .text
.globl _start
_start:
    movl $0,%eax
    cpuid
    movl $buffer,%edi
    movl %ebx,(%edi)
    movl %edx,4(%edi)
    movl %ecx,8(%edi)
    pushl $buffer
    pushl $output
    call printf
    addl $8,%esp
    pushl $0
    call exit

printf 使用输入多个参数，这些参数取决于要显示的变量，第一个变量是要输出的字符串，带有显示变量的适当代码

output:
    .asciz "the processor vendor id is '%s'\n"

注意是asciz而不是ascii，因为printf要以空字符结尾的字符串作为输出字符串。

因为不需要定义缓冲区的值，所以使用.lcomm命令为他声明12个字节的缓冲区

.section .bss
    .lcomm buffer,12

字符串在push后使用call调用printf

    pushl $buffer
    pushl $output
    call printf
    addl $8,%esp

连接c库函数

zhanglei@ubuntu:~/ass$ ld cpuid2 cpuid2.o
ld: cannot find cpuid2: No such file or directory
zhanglei@ubuntu:~/ass$ ld -o cpuid2 cpuid2.o
ld: cpuid2.o: in function `_start':
(.text+0x1f): undefined reference to `printf'
ld: (.text+0x29): undefined reference to `exit'
zhanglei@ubuntu:~/ass$

会发现c库连接不正确

ld -o cpuid2 -lc cpuid2.o

接入动态c库后连接通过，但是仍然执行不正确

zhanglei@ubuntu:~/ass$ ./cpuid2
bash: ./cpuid2: No such file or directory

这是因为解析c函数，但是函数本身并没有包含在可执行 程序中。连接器在运行的时候需要找到必须的库文件，显然这个实例并不是这样。

 这里比较老了，ubuntu已经没找到这个库，但是原理知道了不做实验了

5.总结

数据段包含特定内存位置中引用的数据。bss段包含未初始化的数据元素，比如工作缓冲区，例子中的buffer缓冲区

模板定以后注意起始点

为了使用c函数，必须要和宿主机的c库连接，为了更好做到这一点，我们学习了新命令dynamic-linker。
