这篇博客介绍了如何在OpenGL中导入和渲染obj文件，详细阐述了obj文件的组成部分，包括点坐标(v)、纹理坐标(vt)、法线(vn)和面(f)。通过定义数据结构、读取模型数据、转换为顶点数组，最后实现不带纹理的模型渲染。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

通常来说我们构建一个模型是比较复杂的工作，那么我们还有什么途径获得模型呢。其中一种方法就是导入obj模型，不要被这个名词给吓到了，其实就是把一个制作好的模型保存到一个文件中，我们称为obj文件。

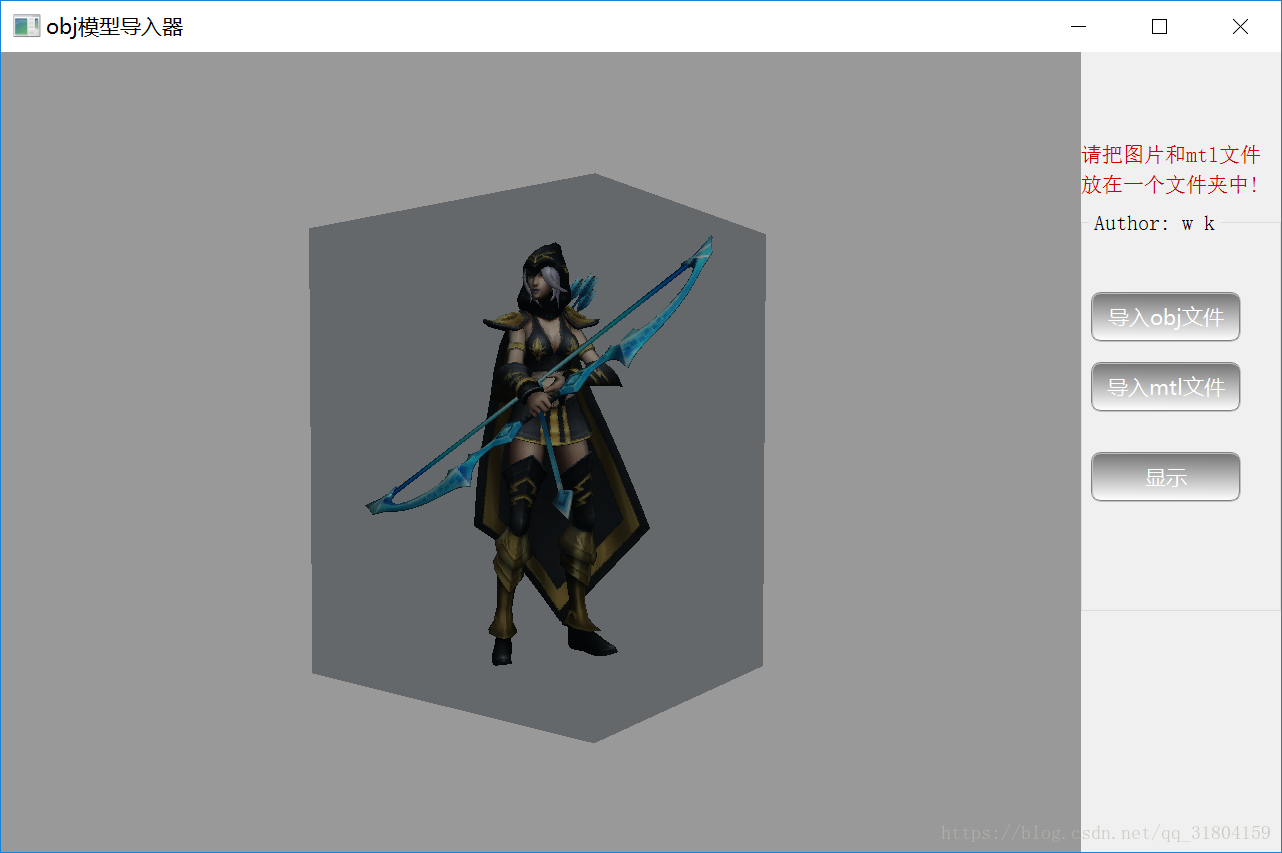

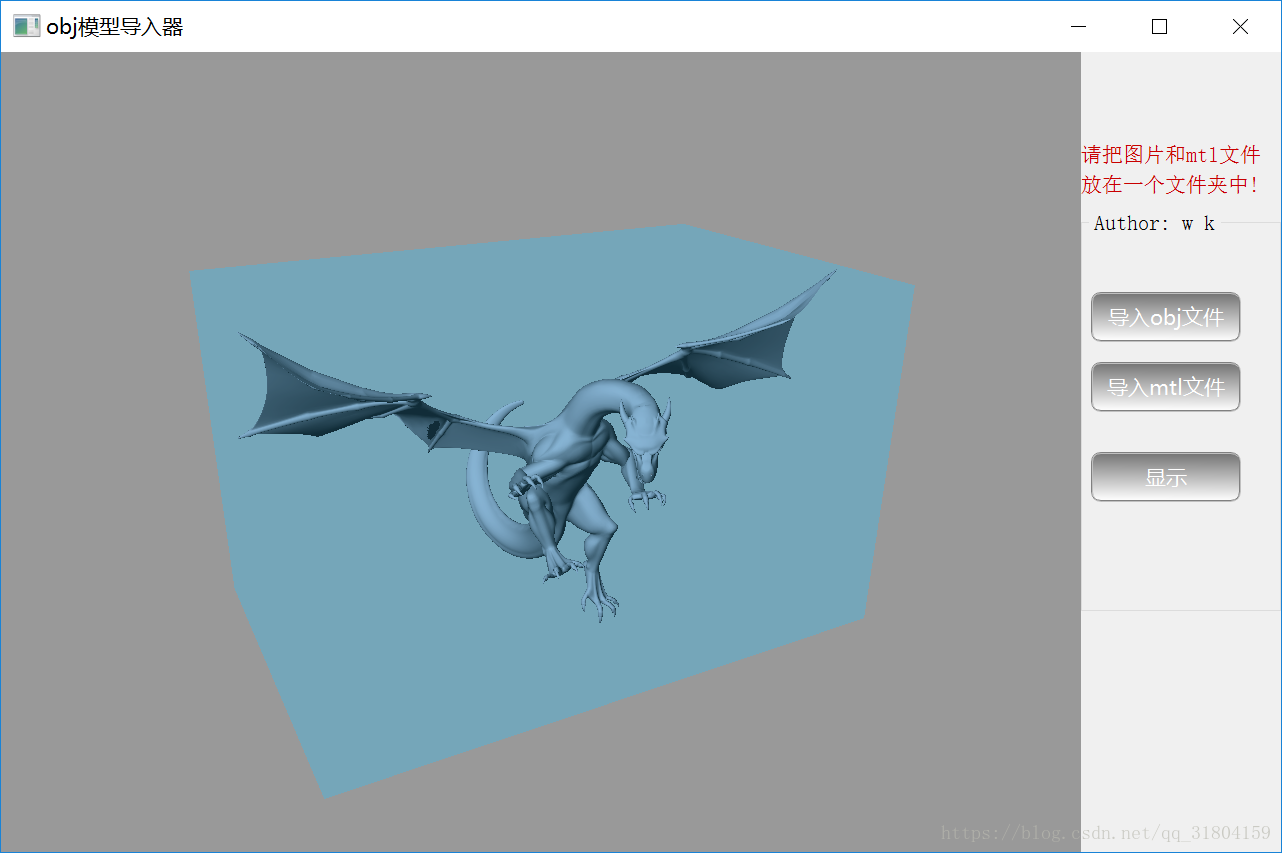

先上图片：

下面说明如何读取单个obj文件：

我们先了解一下obj文件里都是表示什么

v 表示点的坐标值

vt表示纹理贴图坐标值

vn表示点的法线

f 表示的是面，本例中针对的是三角形的面

f 后面的参数也是三个，表示为： 点索引/纹理索引/法线索引

1.首先定义一些数据结构：


struct Face
{
    int v[3];
    int t[3];
    int n[3];
};
 QVector<QVector3D> m_vertexs;//保存点坐标
 QVector<QVect
