USB2.0之设备请求(Device Requests)

  所有USB设备都要响应USB主机通过默认控制管道发送过来的请求(Requests)，USB协议定义了一个8字节的标准请求，主要用在设备的枚举过程中。这8字节的数据是在控制传输的SETUP阶段发送给默认控制端点0的。在这8字节的数据中，包含了DATA阶段数据传输的方向、长度、类型等信息。

设备请求的数据结构

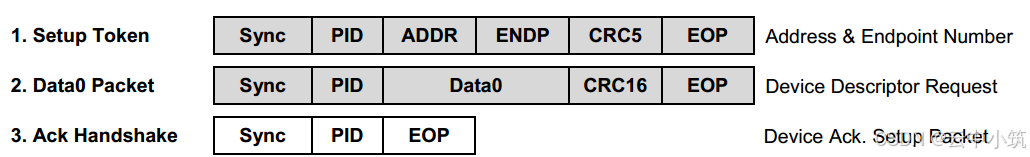

  在控制传输的SETUP阶段，会发送一个DATA0 Packet，该数据包的内容就是设备请求，大小为8 byte。

设备请求的含义

bmRequestType

大小为1 byte，分成三部分。
[7]：这1 bit指定接下来的数据阶段的数据传输方向。0：主机到设备。1：设备到主机
[6:5]：请求类型。 0：标准请求。 1：类请求。 2：厂商自定义请求。 3：预留。
[4:0]：请求的接收者。0：设备。 1：接口。 2：端点。 3：其它。 4~31：预留。

bRequest

大小为1 byte，记录请求代码。

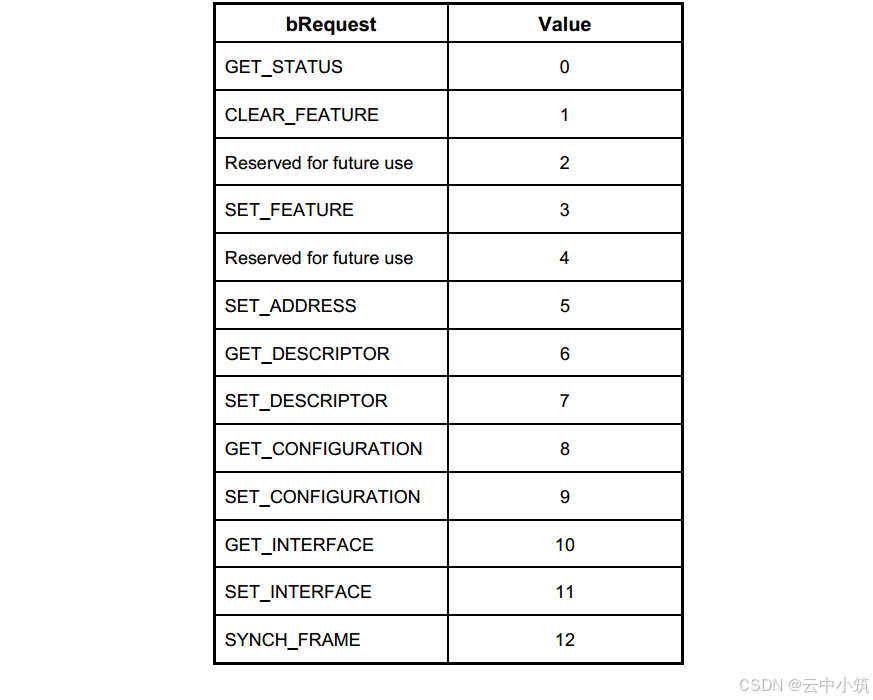

标准设备请求代码

wValue

大小为2 byte，具体含义由具体的请求决定。

wIndex

大小为2 byte，具体含义由具体的请求决定。通常是指定端口或者接口。

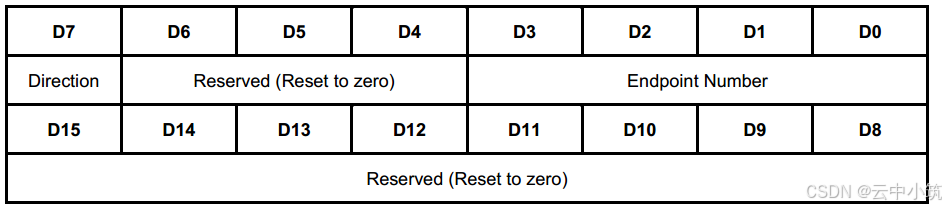

wIndex用于指定端口时的格式

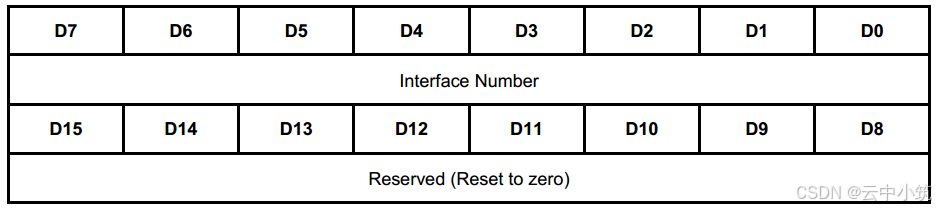

wIndex用于指定接口时的格式

wLength

大小为2 byte，指定数据阶段数据传输的字节数。

标准设备请求

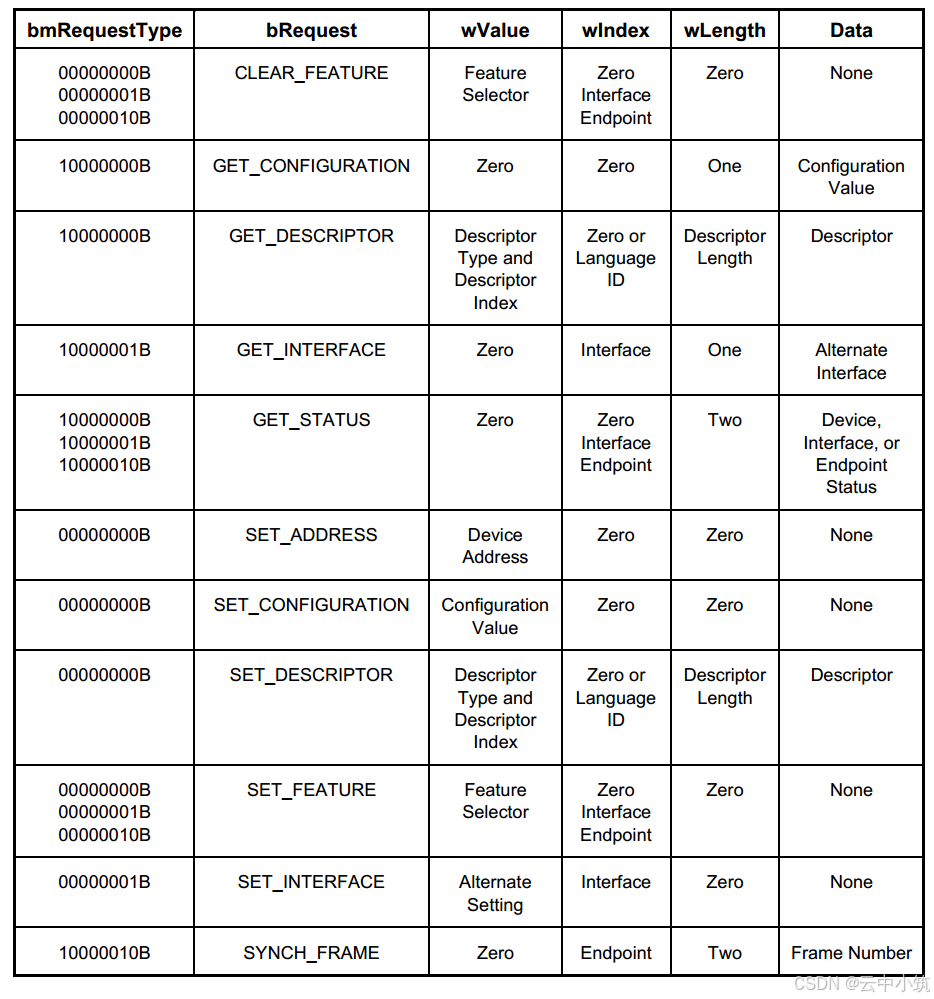

USB定义了11个标准设备请求，如下图所示。

标准设备请求

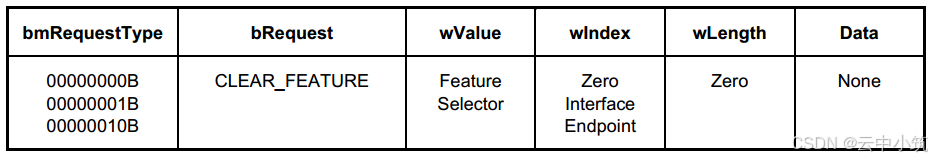

1 Clear Feature

该请求用于关闭某个特定功能。

功能选择器只在启动或者设置某个功能时使用

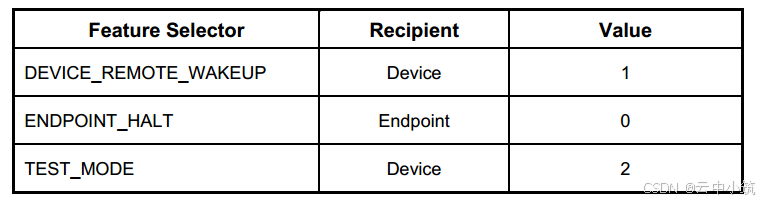

标准功能选择器

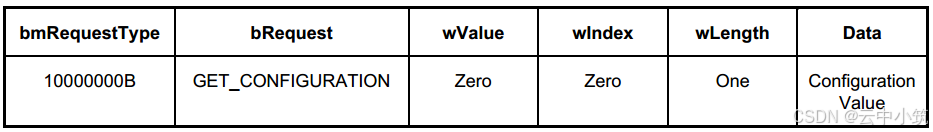

2 Get Configuration

该请求获取当前的设备配置值。返回数据只有1 byte，如果是值为0，表示设备没有配置。

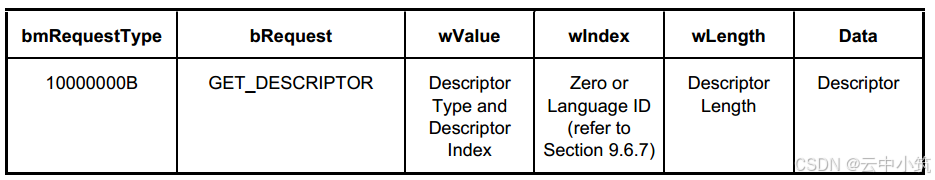

3 Get Descriptor

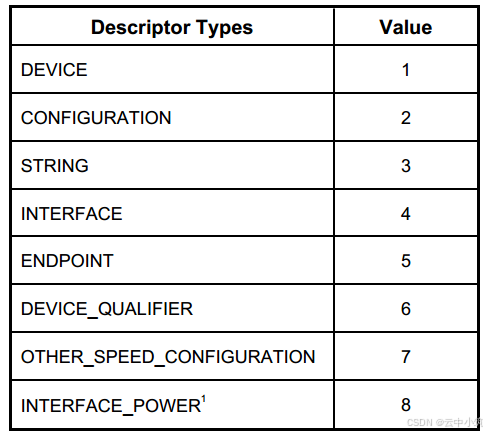

该请求用于获取描述符。描述符记录了设备的很多信息，设备拥有多种描述符，具体类别如下图所示。这是枚举过程使用次数最多的请求。

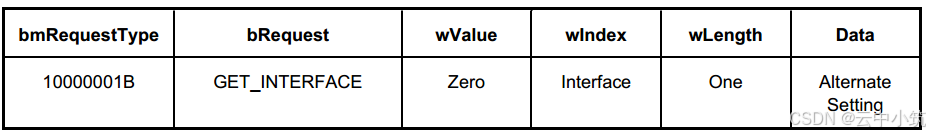

4 Get Interface

5 Get Status

该请求获取特定接收方(设备/接口/端点)的状态。

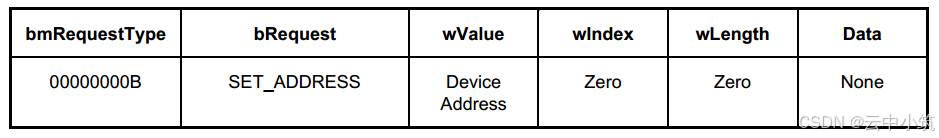

6 Set Address

该请求为设备分配地址。

7 Set Configuration

该请求为设备选择一种配置。大多数设备只有1种配置。

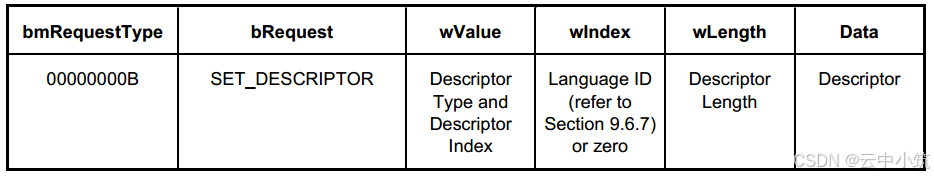

8 Set Descriptor

该请求可以更新描述符或者添加新的描述符

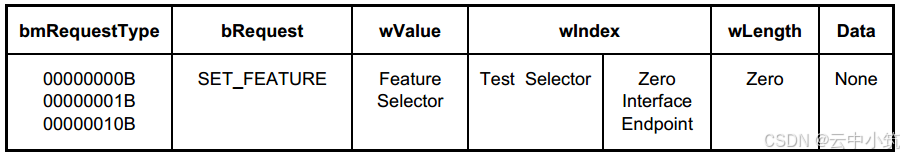

9 Set Feature

该请求用于启动某项特定功能。

10 Set Interface

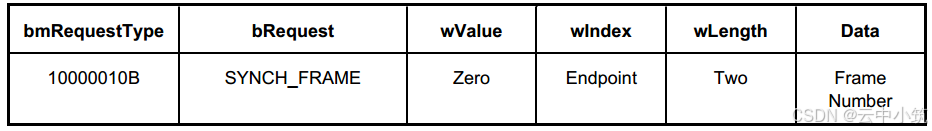

11 Synch Frame

该请求用于获取端点帧号。

参考资料

• Universal Serial Bus Specification Revision 2.0 ，April 27, 2000
• USB in a Nutshell
• 《圈圈教你玩USB》 刘荣编著 2009.1
