本文章来源于正点原子资料，记录下来，以后参考。
基于正点原子imx6ull开发板
1、platform总线
Linux系统内核使用bus_type结构体表示总线，此结构体定义在文件include/linux/device.h，
bus_type 结构体内容如下：
struct bus_type {
const char *name; /* 总线名字*/
const char *dev_name;
struct device *dev_root;
struct device_attribute *dev_attrs; /* use dev_groups instead */
const struct attribute_group **bus_groups; /* 总线属性*/
const struct attribute_group **dev_groups; /* 设备属性*/
const struct attribute_group **drv_groups; /* 驱动属性*/
int (*match)(struct device *dev, struct device_driver *drv);
int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
int (*probe)(struct device *dev);
int (*remove)(struct device *dev);
void (*shutdown)(struct device *dev);
int (*online)(struct device *dev);
int (*offline)(struct device *dev);
int (*suspend)(struct device *dev, pm_message_t state);
int (*resume)(struct device *dev);
const struct dev_pm_ops *pm;
const struct iommu_ops *iommu_ops;
struct subsys_private *p;
struct lock_class_key lock_key;
};
2、platform驱动
platform_driver 结 构 体 表 示 platform 驱 动 ， 此 结 构 体 定 义 在 文 件
include/linux/platform_device.h 中，内容如下：
struct platform_driver {
int (*probe)(struct platform_device *);
int (*remove)(struct platform_device *);
void (*shutdown)(struct platform_device *);
int (*suspend)(struct platform_device *, pm_message_t state);
int (*resume)(struct platform_device *);
struct device_driver driver;
const struct platform_device_id *id_table;
bool prevent_deferred_probe;
};
platform驱动框架如下：
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/of_irq.h>
#include <linux/irq.h>
#include <linux/wait.h>
#include <linux/poll.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
/* 设备结构体*/
struct led_dev{
struct cdev cdev;
/* 设备结构体的其他内容*/
};
struct led_dev leddev; /* 定义设备结构体变量*/
static int led_open(struct inode *inode, struct file *filp){
filp->private_data = &leddev;
return 0;
}
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt , loff_t *offt){
return 0;
}
const struct file_operations *led_fops = {
.owner = THIS_MODULE,
.open = led_open,
.write = led_write,
};
/*
* platform驱动的probe函数
* 驱动与设备匹配成功以后此函数将会执行
*/
static int led_probe(struct platform_device *dev){
......
cdev_init(&leddev.cdev,&led_fops);
/* 创建字符设备驱动还有未完成的部分*/
return 0;
}
static int led_remove(struct platform_device *dev){
......
cdev_dev(&leddev.cdev);
/* 注销字符设备驱动还有要完成的部分*/
return 0;
}
/* 匹配列表*/
const struct of_device_id led_of_match[] = {
{.compatible = "led-gpio"},
{/*必须有一个空的结构体变量*/}
};
/*platform平台驱动结构体*/
static struct platform_driver led_driver = {
.probe = led_probe,
.remove = led_remove,
.shutdown = NULL,
.driver = {
.name = "led",
.of_match_table = led_of_match,
},
};
/* 驱动模块加载*/
static int __init leddriver_init(void){
int ret;
ret = platform_driver_register(&led_driver);
return 0;
}
/* 驱动模块卸载*/
static void __exit leddriver_exit(void){
platform_driver_unregister(&led_driver);
return ;
}
module_init(leddriver_init);
module_exit(leddriver_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("JIANG");
代码分析
25-44 行,传统的字符设备驱动,所谓的 platform 驱动并不是独立于字符设备驱动、块设备驱动和网络设备驱动之外的其他种类的驱动。platform 只是为了驱动的分离与分层而提出来的一种框架,其驱动的具体实现还是需要字符设备驱动、块设备驱动或网络设备驱动。
50-56 行,led_probe函数,当驱动和设备匹配成功以后此函数就会执行,以前在驱动入口 init 函数里面编写的字符设备驱动程序就全部放到此 probe 函数里面。比如注册字符设备驱动、添加 cdev、创建类等等。
58-63行, led_remove函数, platform_driver 结构体中的 remove 成员变量,当关闭 platform设备驱动的时候此函数就会执行,以前在驱动卸载 exit 函数里面要做的事情就放到此函数中来。比如,使用 iounmap 释放内存、删除 cdev,销设备号等等。
65-69 行,led_of_match匹配表,如果使用设备树的话将通过此匹配表进行驱动和设备的匹配。设置了一个匹配项,此匹配项的 compatible 值为“led-gpio”,因此当设备树中设备节点的 compatible 属性值为“led-gpio”的时候此设备就会与此驱动匹配。
第 68行是一个标记,of_device_id 表最后一个匹配项必须是空的。
71-80 行,定义一个 platform_driver 结构体变量 led_driver,表示 platform 驱动,
76-79行设置 paltform_driver 中的 device_driver 成员变量的 name 和 of_match_table 这两个属性。
其中name 属性用于传统的驱动与设备匹配,也就是检查驱动和设备的 name 字段是不是相同。
of_match_table 属性就是用于设备树下的驱动与设备检查。对于一个完整的驱动程序,必须提供有设备树和无设备树两种匹配方法。
最后73和74 这两行设置 probe 和 remove 这两成员变量。
82-87行,驱动入口函数,调用 platform_driver_register 函数向 Linux 内核注册一个 platform驱动,也就是上面定义的 led_driver结构体变量。
89-93行,驱动出口函数,调用 platform_driver_unregister 函数卸载前面注册的 platform驱动。
3、platform设备
platform 驱动已经准备好了，我们还需要 platform 设备，否则的话单单一个驱动也做不了什么。platform_device 这个结构体表示 platform 设备，这里我们要注意，如果内核支持设备树的话就不要再使用 platform_device 来描述设备了，因为改用设备树去描述了。当然了，你如果一定要用 platform_device 来描述设备信息的话也是可以的。platform_device 结构体定义在文件include/linux/platform_device.h 中，结构体内容如下：
struct platform_device {
const char *name;
int id;
bool id_auto;
struct device dev;
u32 num_resources;
struct resource *resource;
const struct platform_device_id *id_entry;
char *driver_override; /* Driver name to force a match */
/* MFD cell pointer */
struct mfd_cell *mfd_cell;
/* arch specific additions */
struct pdev_archdata archdata;
};
第1行，name 表示设备名字，要和所使用的 platform 驱动的 name 字段相同，否则的话设备就无法匹配到对应的驱动。比如对应的 platform 驱动的 name 字段为“xxx-gpio”，那么此 name字段也要设置为“xxx-gpio”。
第6行，num_resources 表示资源数量，一般为第7行 resource 资源的大小。
第7行，resource 表示资源，也就是设备信息，比如外设寄存器等。Linux 内核使用 resource结构体表示资源，resource 结构体内容如下：
struct resource {
resource_size_t start;
resource_size_t end;
const char *name;
unsigned long flags;
struct resource *parent, *sibling, *child;
};
start 和 end 分别表示资源的起始和终止信息，对于内存类的资源，就表示内存起始和终止地址，name 表示资源名字，flags 表示资源类型，可选的资源类型都定义在了文件include/linux/ioport.h 里面，如下所示：
29 #define IORESOURCE_BITS 0x000000ff /* Bus-specific bits */
30
31 #define IORESOURCE_TYPE_BITS 0x00001f00 /* Resource type */
32 #define IORESOURCE_IO 0x00000100 /* PCI/ISA I/O ports */
33 #define IORESOURCE_MEM 0x00000200
34 #define IORESOURCE_REG 0x00000300 /* Register offsets */
35 #define IORESOURCE_IRQ 0x00000400
36 #define IORESOURCE_DMA 0x00000800
37 #define IORESOURCE_BUS 0x00001000
......
104 /* PCI control bits. Shares IORESOURCE_BITS with above PCI ROM. */
105 #define IORESOURCE_PCI_FIXED (1<<4) /* Do not move resource */
在以前不支持设备树的Linux版本中，用户需要编写platform_device变量来描述设备信息，然后使用 platform_device_register 函数将设备信息注册到 Linux 内核中，此函数原型如下所示：
int platform_device_register(struct platform_device *pdev)
函数参数和返回值含义如下：
pdev：要注册的 platform 设备。
返回值：负数，失败；0，成功。
如果不再使用 platform 的话可以通过 platform_device_unregister 函数注销掉相应的 platform
设备，platform_device_unregister 函数原型如下：
void platform_device_unregister(struct platform_device *pdev)
函数参数和返回值含义如下：
pdev：要注销的 platform 设备。
返回值：无。
platform设备信息框架如下：
led_platformdevice.c
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/of_irq.h>
#include <linux/irq.h>
#include <linux/wait.h>
#include <linux/poll.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
/*
* 寄存器地址定义
*/
#define CCM_CCGR1_BASE (0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE (0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE (0X020E02F4)
#define GPIO1_DR_BASE (0X0209C000)
#define GPIO1_GDIR_BASE (0X0209C004)
#define REGISTER_LENGTH 4
/* 释放platform设备时，这个函数将会执行*/
static void led_release(struct device *dev)
{
printk("led device released!\r\n");
}
struct resource led_resources[] = {
[0] = {
.start = CCM_CCGR1_BASE,
.end = CCM_CCGR1_BASE + REGISTER_LENGTH - 1,
.flags = IORESOURCE_MEM,
},
[1] = {
.start = SW_MUX_GPIO1_IO03_BASE,
.end = SW_MUX_GPIO1_IO03_BASE + REGISTER_LENGTH - 1,
.flags = IORESOURCE_MEM,
},
[2] = {
.start = SW_PAD_GPIO1_IO03_BASE,
.end = SW_PAD_GPIO1_IO03_BASE + REGISTER_LENGTH - 1,
.flags = IORESOURCE_MEM,
},
[3] = {
.start = GPIO1_DR_BASE,
.end = GPIO1_DR_BASE + REGISTER_LENGTH - 1,
.flags = IORESOURCE_MEM,
},
[4] = {
.start = GPIO1_GDIR_BASE,
.end = GPIO1_GDIR_BASE + REGISTER_LENGTH - 1,
.flags = IORESOURCE_MEM,
},
};
static struct platform_device led_device = {
.name = "led-test",
.id = -1,
.dev = {
.release = &led_release,
},
.num_resources = ARRAY_SIZE(led_resources),
.resource = led_resources,
};
static int __init leddevice_init(void){
int ret ;
ret = platform_device_register(&led_device);
return ret;
}
static void __exit leddevice_exit(void){
platform_device_unregister(&led_device);
return ;
}
module_init(leddevice_init);
module_exit(leddevice_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("JIANG");
上面的代码是在不支持设备树的 Linux 版本中使用的，当 Linux 内核支持了设备树以后就不需要用户手动去注册 platform 设备了。因为设备信息都放到了设备树中去描述，Linux 内核启动的时候会从设备树中读取设备信息，然后将其组织成 platform_device 形式，至于设备树到 platform_device 的具体过程怎么样的，待分析？
实验一：不使用设备树的驱动
led_platformdriver.c
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/of_irq.h>
#include <linux/irq.h>
#include <linux/wait.h>
#include <linux/poll.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
#define CNT 1
#define DEV_NAME "leddemo"
#define LEDON 1
#define LEDOFF 0
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;
/* 设备结构体*/
struct led_dev{
dev_t devid; /* 设备号*/
struct cdev cdev; /* cdev*/
/* 设备结构体的其他内容*/
struct class *class; /* 类*/
struct device *device; /* 设备*/
int major; /* 主设备号*/
int minor; /* 次设备号*/
};
struct led_dev leddev; /* 定义设备结构体变量*/
static void led_switch(u8 status){
u32 val = 0;
if(status == LEDON){
val = readl(GPIO1_DR);
val &= ~(1 << 3);
writel(val, GPIO1_DR);
printk("LED ON\n");
}else if( status == LEDOFF){
val = readl(GPIO1_DR);
val |= (1 << 3);
writel(val, GPIO1_DR);
printk("LED OFF\n");
}
}
static int led_open(struct inode *inode, struct file *filp){
filp->private_data = &leddev;
return 0;
}
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt , loff_t *offt){
int ret;
unsigned char databuf[1];
unsigned char ledstate;
ret = copy_from_user(databuf,buf,cnt);
if(ret < 0){
return -EFAULT;
}
ledstate = databuf[0];
if( LEDON == ledstate){
led_switch(LEDON);
}else if( LEDOFF == ledstate){
led_switch(LEDOFF);
}
return 0;
}
static struct file_operations led_fops = {
.owner = THIS_MODULE,
.open = led_open,
.write = led_write,
};
/*
* platform驱动的probe函数
* 驱动与设备匹配成功以后此函数将会执行
*/
static int led_probe(struct platform_device *dev){
int i = 0;
int ressize[5];
u32 val = 0;
struct resource *resource[5];
printk("led driver and device has matched!\n");
/* 1、获取资源*/
for(i = 0;i < 5;i++){
resource[i] = platform_get_resource(dev,IORESOURCE_MEM,i);
if(!resource[i]){
dev_err(&dev->dev,"No MEM resource\n");
return -ENXIO;
}
ressize[i] = resource_size(resource[i]);
printk("---i---%d--begin=%x--end=%x\n",i,resource[i]->start,resource[i]->end);
}
/* 2、初始化LED*/
/* 寄存器地址映射*/
IMX6U_CCM_CCGR1 = ioremap(resource[0]->start,ressize[0]);
SW_MUX_GPIO1_IO03 = ioremap(resource[1]->start,ressize[1]);
SW_PAD_GPIO1_IO03 = ioremap(resource[2]->start,ressize[2]);
GPIO1_DR = ioremap(resource[3]->start,ressize[3]);
GPIO1_GDIR = ioremap(resource[4]->start,ressize[4]);
val = readl(IMX6U_CCM_CCGR1);
val &= ~(3 << 26);
val |= (3 << 26);
writel(val,IMX6U_CCM_CCGR1);
/* 设置GPIO1_IO03复用功能，将其复用为GPIO1_IO03*/
writel(5,SW_MUX_GPIO1_IO03);
writel(0x10B0,SW_PAD_GPIO1_IO03);
/* 设置GPIO1_IO03为输出*/
val = readl(GPIO1_GDIR);
val &= ~(1 << 3);
val |= (1 << 3);
writel(val,GPIO1_GDIR);
/* 默认关闭LED*/
val = readl(GPIO1_DR);
val |= (1 << 3);
writel(val,GPIO1_DR);
/* 注册字符设备驱动*/
/* 1、创建设备号*/
if(leddev.major){
leddev.devid = MKDEV(leddev.major,0);
register_chrdev_region(leddev.devid,CNT,DEV_NAME);
}else{
alloc_chrdev_region(&leddev.devid,0,CNT,DEV_NAME);
leddev.major = MAJOR(leddev.devid);
leddev.minor = MINOR(leddev.devid);
}
/* 2、初始化cdev，添加一个cdev*/
leddev.cdev.owner = THIS_MODULE;
cdev_init(&leddev.cdev,&led_fops);
cdev_add(&leddev.cdev,leddev.devid,CNT);
/* 创建字符设备驱动还有未完成的部分*/
/* 3、创建类*/
leddev.class = class_create(THIS_MODULE,DEV_NAME);
if(IS_ERR(leddev.class)){
return PTR_ERR(leddev.class);
}
/* 4、创建设备*/
leddev.device = device_create(leddev.class,NULL,leddev.devid,NULL,DEV_NAME);
if(IS_ERR(leddev.device)){
return PTR_ERR(leddev.device);
}
return 0;
}
static int led_remove(struct platform_device *dev){
iounmap(IMX6U_CCM_CCGR1);
iounmap(SW_MUX_GPIO1_IO03);
iounmap(SW_PAD_GPIO1_IO03);
iounmap(GPIO1_DR);
iounmap(GPIO1_GDIR);
//......
cdev_del(&leddev.cdev);
/* 注销字符设备驱动还有要完成的部分*/
unregister_chrdev_region(leddev.devid,CNT);
device_destroy(leddev.class,leddev.devid);
class_destroy(leddev.class);
return 0;
}
#if DTB/* 使用传统的设备驱动模式，不使用设备树*/
/* 匹配列表*/
const struct of_device_id led_of_match[] = {
{.compatible = "led-gpio"},
{/*必须有一个空的结构体变量*/}
};
#endif
/*platform平台驱动结构体*/
static struct platform_driver led_driver = {
.probe = led_probe,
.remove = led_remove,
.shutdown = NULL,
.driver = {
.name = "led-test", /* 传统的设备驱动模型中，驱动名字，用于和设备匹配*/
/* 使用传统的设备驱动模式，不使用设备树*/
//.of_match_table = led_of_match,
},
};
/* 驱动模块加载*/
static int __init leddriver_init(void){
int ret;
ret = platform_driver_register(&led_driver);
return 0;
}
/* 驱动模块卸载*/
static void __exit leddriver_exit(void){
platform_driver_unregister(&led_driver);
return ;
}
module_init(leddriver_init);
module_exit(leddriver_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("JIANG");
编译led_platformdriver.c和led_platformdevice.c生成led_platformdevice.ko、led_platformdriver.ko
depmod //第一次加载驱动的时候需要运行此命令
modprobe led_platformdevice.ko //加载设备模块
modprobe led_platformdriver.ko //加载驱动模块
加载驱动后，在根文件系统中/sys/bus/platform/目录下保存着当前板子 platform 总线下的设备和驱动，其中devices 子目录为 platform 设备，drivers 子目录为 plartofm 驱动，如下所示：
/sys/bus/platform/devices # ls -all | grep led-test
lrwxrwxrwx 1 0 0 0 Jan 1 01:25 led-test -> ../../../devices/platform/led-test
/sys/bus/platform/drivers # ls -all | grep led-test
drwxr-xr-x 2 0 0 0 Jan 1 01:14 led-test
/sys/bus/platform/drivers # cd led-test/
/sys/bus/platform/drivers/led-test # ls
bind led-test module uevent unbind
APP
LedApp.c
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
#define LEDON 1
#define LEDOFF 0
int main(int argc,char *argv[])
{
int fd;
int ret;
unsigned char data;
char *filename;
if(argc != 3){
printf("Usage: ./LedApp /dev/leddemo 1 or\n");
printf(" ./LedApp /dev/leddemo 0\n");
return -1;
}
//filename = argv[1];
fd = open(argv[1],O_RDWR);
if(fd < 0){
printf("open %s failed\n",argv[1]);
return -1;
}
data = atoi(argv[2]);
ret = write(fd,&data,sizeof(data));
if(ret < 0){
printf("Led control failed\n");
close(fd);
return -1;
}
ret = close(fd);
if(ret < 0 ){
printf("close %s failed\n",argv[1]);
return -1;
}
return 0;
}
实验二：使用设备树的platform驱动
dts修改
在imx6ull-14x14-evk.dts增加
gpioled{
#address-cells = <1>;
#size-cells = <1>;
compatible = "atkalpha-gpioled";
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_led>;
led-gpio1 = <&gpio1 3 GPIO_ACTIVE_LOW>;
};
&iomuxc {
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_hog_1>;
imx6ul-evk {
pinctrl_led: ledgrp {
fsl,pins = <
MX6UL_PAD_GPIO1_IO03__GPIO1_IO03 0x10B0 /* 具体的设置值 */
>;
};
......
};
}
platform 驱动
led_dtsplatformdriver.c
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/of_irq.h>
#include <linux/irq.h>
#include <linux/wait.h>
#include <linux/poll.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
#define CNT 1
#define DEV_NAME "leddtsdemo"
#define LEDON 1
#define LEDOFF 0
#define DTS 1
/* 设备结构体*/
struct led_dev{
dev_t devid; /* 设备号*/
struct cdev cdev; /* cdev*/
/* 设备结构体的其他内容*/
struct class *class; /* 类*/
struct device *device; /* 设备*/
int major; /* 主设备号*/
int minor; /* 次设备号*/
struct device_node *nd; /* 设备树节点*/
int led_gpio; /* LED使用的GPIO标号*/
};
struct led_dev leddev; /* 定义设备结构体变量*/
static int led_open(struct inode *inode, struct file *filp){
filp->private_data = &leddev;
return 0;
}
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt , loff_t *offt){
int ret;
unsigned char databuf[1];
unsigned char ledstate;
struct led_dev *dev = filp->private_data;
ret = copy_from_user(databuf,buf,cnt);
if(ret < 0){
return -EFAULT;
}
ledstate = databuf[0];
if(ledstate == LEDON){
gpio_set_value(dev->led_gpio,0);
printk("LED ON\n");
}else if(ledstate == LEDOFF){
gpio_set_value(dev->led_gpio,1);
printk("LED OFF\n");
}
return 0;
}
static struct file_operations led_fops = {
.owner = THIS_MODULE,
.open = led_open,
.write = led_write,
};
/*
* platform驱动的probe函数
* 驱动与设备匹配成功以后此函数将会执行
*/
static int led_probe(struct platform_device *dev){
int ret;
char compatible_name[128];
struct property *proper;
printk("dts led driver match !\n");
/* 注册字符设备驱动*/
/* 1、创建设备号*/
if(leddev.major){
leddev.devid = MKDEV(leddev.major,0);
register_chrdev_region(leddev.devid,CNT,DEV_NAME);
}else{
alloc_chrdev_region(&leddev.devid,0,CNT,DEV_NAME);
leddev.major = MAJOR(leddev.devid);
leddev.minor = MINOR(leddev.devid);
}
/* 2、初始化cdev，添加一个cdev*/
leddev.cdev.owner = THIS_MODULE;
cdev_init(&leddev.cdev,&led_fops);
cdev_add(&leddev.cdev,leddev.devid,CNT);
/* 创建字符设备驱动还有未完成的部分*/
/* 3、创建类*/
leddev.class = class_create(THIS_MODULE,DEV_NAME);
if(IS_ERR(leddev.class)){
return PTR_ERR(leddev.class);
}
/* 4、创建设备*/
leddev.device = device_create(leddev.class,NULL,leddev.devid,NULL,DEV_NAME);
if(IS_ERR(leddev.device)){
return PTR_ERR(leddev.device);
}
/*设置led使用的gpio*/
/* 1、获取设备节点：gpioled*/
leddev.nd = of_find_node_by_path("/gpioled");
if(leddev.nd == NULL){
printk("gpioled node not find!\n");
return -EINVAL;
}else{
printk("gpioled node find!\n");
}
/* 2、获取设备树中的gpio属性，获取LED使用的GPIO编号 */
leddev.led_gpio = of_get_named_gpio(leddev.nd,"led-gpio1",0);
if(leddev.led_gpio < 0 ){
printk("can't get led-gpio\n");
return -EINVAL;
}
/**获取设备节点compatible属性值*/
proper = of_find_property(leddev.nd,"compatible",NULL);
if(proper == NULL){
printk("compatible property not found\n");
}else{
printk("compatible = %s,%s\n",proper->name,(char*)proper->value);
}
/*3、设置GPIO1_IO3为输出，并且输出高电平，默认关闭LED灯*/
gpio_request(leddev.led_gpio, "led0");
ret = gpio_direction_output(leddev.led_gpio,1);
if(ret < 0){
printk("can't set gpio1-3\n");
}
return 0;
}
static int led_remove(struct platform_device *dev){
gpio_set_value(leddev.led_gpio,1);
//......
cdev_del(&leddev.cdev);
/* 注销字符设备驱动还有要完成的部分*/
unregister_chrdev_region(leddev.devid,CNT);
device_destroy(leddev.class,leddev.devid);
class_destroy(leddev.class);
return 0;
}
#if DTS/* 使用传统的设备驱动模式，不使用设备树*/
/* 匹配列表*/
const struct of_device_id led_of_match[] = {
{.compatible = "atkalpha-gpioled"},
{/*必须有一个空的结构体变量*/}
};
#endif
/*platform平台驱动结构体*/
static struct platform_driver led_driver = {
.probe = led_probe,
.remove = led_remove,
.shutdown = NULL,
.driver = {
.name = "led-test", /* 传统的设备驱动模型中，驱动名字，用于和设备匹配*/
/* 使用传统的设备驱动模式，不使用设备树*/
#if DTS
.of_match_table = led_of_match,
#endif
},
};
/* 驱动模块加载*/
static int __init leddriver_init(void){
int ret;
ret = platform_driver_register(&led_driver);
return 0;
}
/* 驱动模块卸载*/
static void __exit leddriver_exit(void){
platform_driver_unregister(&led_driver);
return ;
}
module_init(leddriver_init);
module_exit(leddriver_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("JIANG");
编译led_dtsplatformdriver.c生成led_dtsplatformdriver.ko
depmod //第一次加载驱动的时候需要运行此命令
modprobe led_dtsplatformdriver.ko //加载驱动模块
驱动调试方法

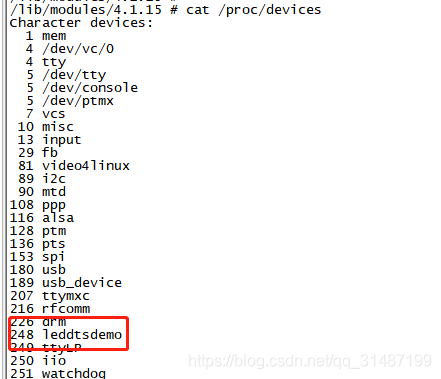

1、cat /proc/devices 查看设备
看图可知，多了一个主设备号为248的字符设备
2、ls -all /dev/* | grep 248
可以看出在 /dev 目录下多了/dev/leddtsdemo字符设备节点。说明字符设备驱动注册完成。
3、本实验使用的app程序同实验一的相同。
扫一扫
1786
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
