Civil3d—Revit建断层模型技术路线

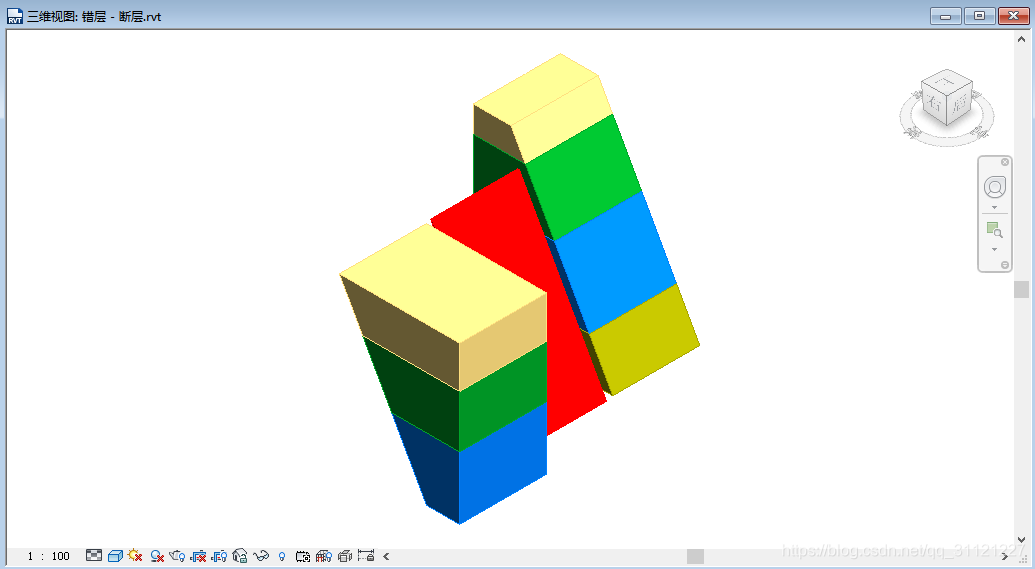

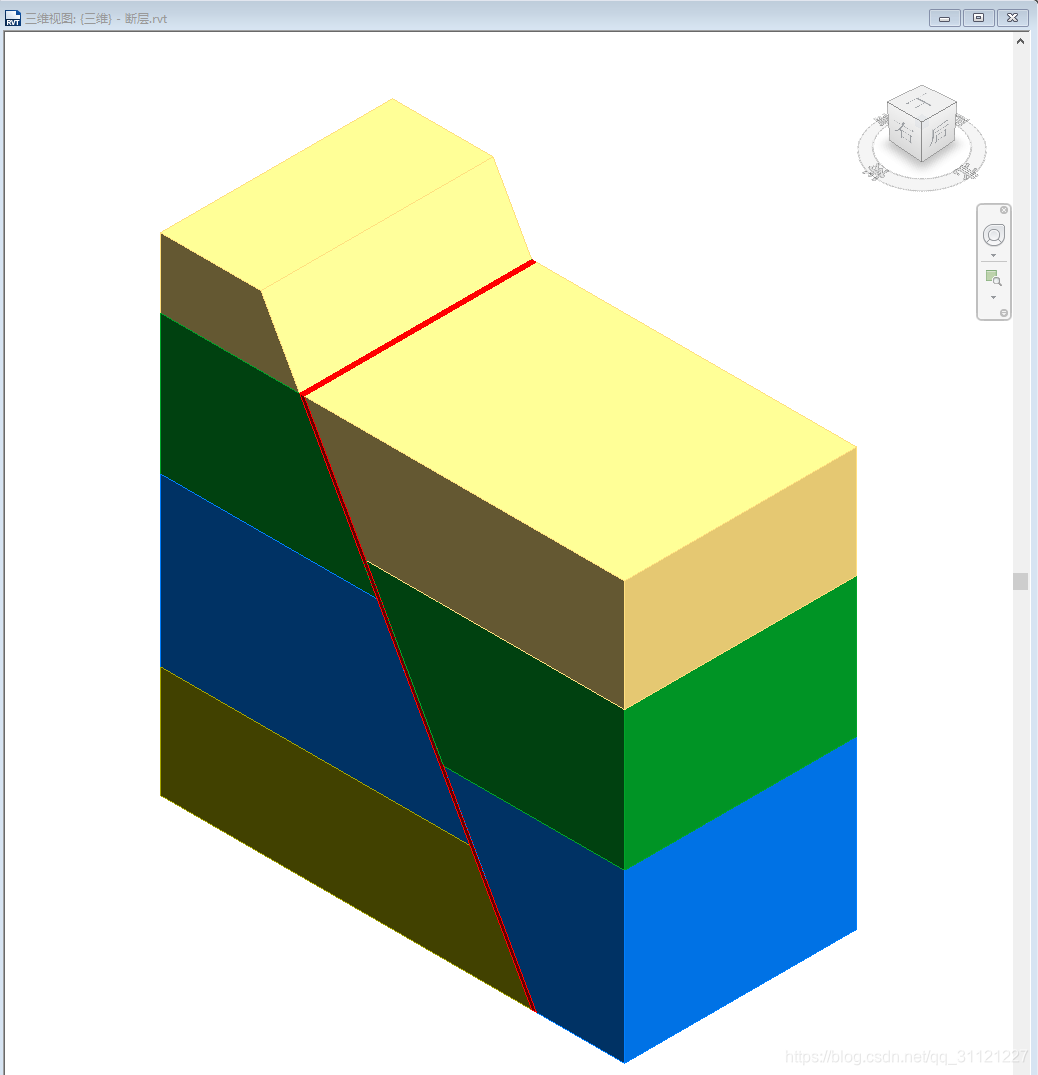

成果



 实施步骤：

1 数据准备

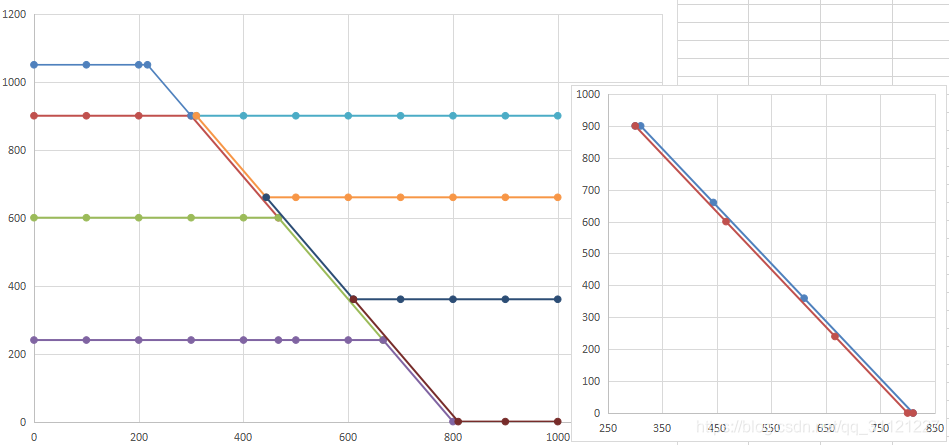

自己编一组断层剖面数据，例如：

曲面1		曲面2		曲面3		曲面4			1曲面		2曲面		3曲面		4曲面
0	1050	0	900	0	600	0	240		310	900	310	900	443.33	660	610	360
100	1050	100	900	100	600	100	240		400	900	443.33	660	610	360	810	0
200	1050	200	900	200	600	200	240		500	900	500	660	700	360	900	0
216.67	1050	300	900	300	600	300	240		600	900	600	660	800	360	1000	0
300	900	466.67	600	400	600	400	240		700	900	700	660	900	360
				466.67	600	466.67	240		800	900	800	660	1000	360
				666.67	240	500	240		900	900	900	660
						600	240		1000	900	1000	660
						666.67	240			往右平移10
						800	0
断层面1		断层面2
300	900	300	900
310	900	466.67	600
443.33	660	666.67	240
610	360	800	0
810	0	810	0

说明：1civil3d生成的模型是上表面到下表面；

2向右平移10，是为了单独画出断层面

将剖面数据丰富—>三维点云数据

曲面1				曲面2				曲面3				曲面4				底面
0	0	1050		0	0	900		0	0	600		0	0	240		0	0	0
100	0	1050		100	0	900		100	0	600		100	0	240		0	500	0
200	0	1050		200	0	900		200	0	600		200	0	240		400	0	0
216.67	0	1050		300	0	900		300	0	600		300	0	240		400	500	0
300	0	900		466.67	0	600		400	0	600		400	0	240		800	0	0
0	100	1050		0	100	900		466.67	0	600		466.67	0	240		800	500	0
100	100	1050		100	100	900		666.67	0	240		500	0	240		1000	0	0
200	100	1050		200	100	900		0	100	600		600	0	240		1000	500	0
216.67	100	1050		300	100	900		100	100	600		666.67	0	240
300	100	900		466.67	100	600		200	100	600		800	0	0
0	200	1050		0	200	900		300	100	600		0	100	240
100	200	1050		100	200	900		400	100	600		100	100	240
200	200	1050		200	200	900		466.67	100	600		200	100	240
216.67	200	1050		300	200	900		666.67	100	240		300	100	240
300	200	900		466.67	200	600		0	200	600		400	100	240
0	300	1050		0	300	900		100	200	600		466.67	100	240
100	300	1050		100	300	900		200	200	600		500	100	240
200	300	1050		200	300	900		300	200	600		600	100	240
216.67	300	1050		300	300	900		400	200	600		666.67	100	240
300	300	900		466.67	300	600		466.67	200	600		800	100	0
0	400	1050		0	400	900		666.67	200	240		0	200	240
100	400	1050		100	400	900		0	300	600		100	200	240
200	400	1050		200	400	900		100	300	600		200	200	240
216.67	400	1050		300	400	900		200	300	600		300	200	240
300	400	900		466.67	400	600		300	300	600		400	200	240
0	500	1050		0	500	900		400	300	600		466.67	200	240
100	500	1050		100	500	900		466.67	300	600		500	200	240
200	500	1050		200	500	900		666.67	300	240		600	200	240
216.67	500	1050		300	500	900		0	400	600		666.67	200	240
300	500	900		466.67	500	600		100	400	600		800	200	0
								200	400	600		0	300	240
								300	400	600		100	300	240
								400	400	600		200	300	240
								466.67	400	600		300	300	240
								666.67	400	240		400	300	240
								0	500	600		466.67	300	240
								100	500	600		500	300	240
								200	500	600		600	300	240
								300	500	600		666.67	300	240
								400	500	600		800	300	0
								466.67	500	600		0	400	240
								666.67	500	240		100	400	240
												200	400	240
												300	400	240
												400	400	240
												466.67	400	240
												500	400	240
												600	400	240
												666.67	400	240
												800	400	0
												0	500	240
												100	500	240
												200	500	240
												300	500	240
												400	500	240
												466.67	500	240
												500	500	240
												600	500	240
												666.67	500	240
												800	500	0

4曲面				3曲面				2曲面				1曲面				断层面1				断层面2
610	0	360		443.33	0	660		310	0	900		310	0	900		300	0	900		300	0	900
810	0	0		610	0	360		443.33	0	660		400	0	900		310	0	900		466.67	0	600
900	0	0		700	0	360		500	0	660		500	0	900		443.33	0	660		666.67	0	240
1000	0	0		800	0	360		600	0	660		600	0	900		610	0	360		800	0	0
610	100	360		900	0	360		700	0	660		700	0	900		810	0	0		810	0	0
810	100	0		1000	0	360		800	0	660		800	0	900		300	100	900		300	100	900
900	100	0		443.33	100	660		900	0	660		900	0	900		310	100	900		466.67	100	600
1000	100	0		610	100	360		1000	0	660		1000	0	900		443.33	100	660		666.67	100	240
610	200	360		700	100	360		310	100	900		310	100	900		610	100	360		800	100	0
810	200	0		800	100	360		443.33	100	660		400	100	900		810	100	0		810	100	0
900	200	0		900	100	360		500	100	660		500	100	900		300	200	900		300	200	900
1000	200	0		1000	100	360		600	100	660		600	100	900		310	200	900		466.67	200	600
610	300	360		443.33	200	660		700	100	660		700	100	900		443.33	200	660		666.67	200	240
810	300	0		610	200	360		800	100	660		800	100	900		610	200	360		800	200	0
900	300	0		700	200	360		900	100	660		900	100	900		810	200	0		810	200	0
1000	300	0		800	200	360		1000	100	660		1000	100	900		300	300	900		300	300	900
610	400	360		900	200	360		310	200	900		310	200	900		310	300	900		466.67	300	600
810	400	0		1000	200	360		443.33	200	660		400	200	900		443.33	300	660		666.67	300	240
900	400	0		443.33	300	660		500	200	660		500	200	900		610	300	360		800	300	0
1000	400	0		610	300	360		600	200	660		600	200	900		810	300	0		810	300	0
610	500	360		700	300	360		700	200	660		700	200	900		300	400	900		300	400	900
810	500	0		800	300	360		800	200	660		800	200	900		310	400	900		466.67	400	600
900	500	0		900	300	360		900	200	660		900	200	900		443.33	400	660		666.67	400	240
1000	500	0		1000	300	360		1000	200	660		1000	200	900		610	400	360		800	400	0
				443.33	400	660		310	300	900		310	300	900		810	400	0		810	400	0
				610	400	360		443.33	300	660		400	300	900		300	500	900		300	500	900
				700	400	360		500	300	660		500	300	900		310	500	900		466.67	500	600
				800	400	360		600	300	660		600	300	900		443.33	500	660		666.67	500	240
				900	400	360		700	300	660		700	300	900		610	500	360		800	500	0
				1000	400	360		800	300	660		800	300	900		810	500	0		810	500	0
				443.33	500	660		900	300	660		900	300	900
				610	500	360		1000	300	660		1000	300	900
				700	500	360		310	400	900		310	400	900
				800	500	360		443.33	400	660		400	400	900
				900	500	360		500	400	660		500	400	900
				1000	500	360		600	400	660		600	400	900
								700	400	660		700	400	900
								800	400	660		800	400	900
								900	400	660		900	400	900
								1000	400	660		1000	400	900
								310	500	900		310	500	900
								443.33	500	660		400	500	900
								500	500	660		500	500	900
								600	500	660		600	500	900
								700	500	660		700	500	900
								800	500	660		800	500	900
								900	500	660		900	500	900
								1000	500	660		1000	500	900

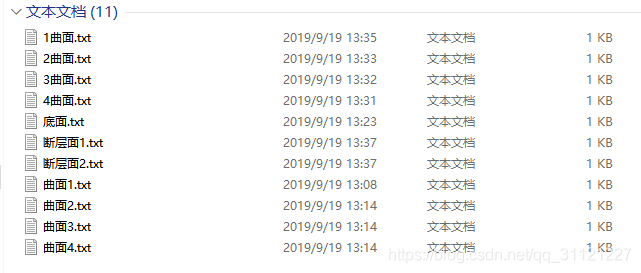

最后将数据分别复制到txt中

2 数据导入

civil3d基本操作不说了

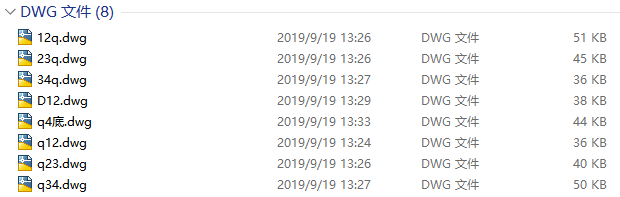

把所有txt导入到civil3d，从曲面到实体，得到

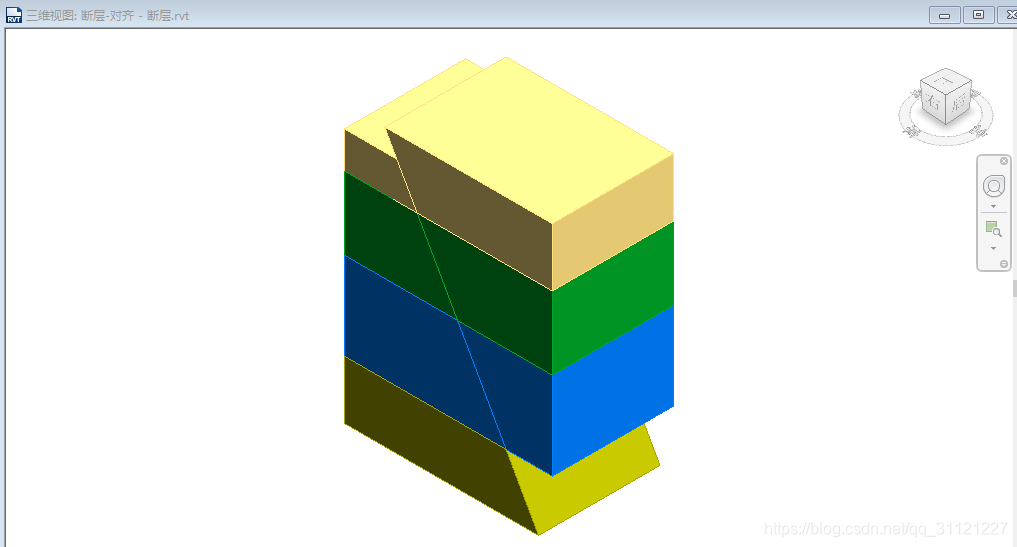

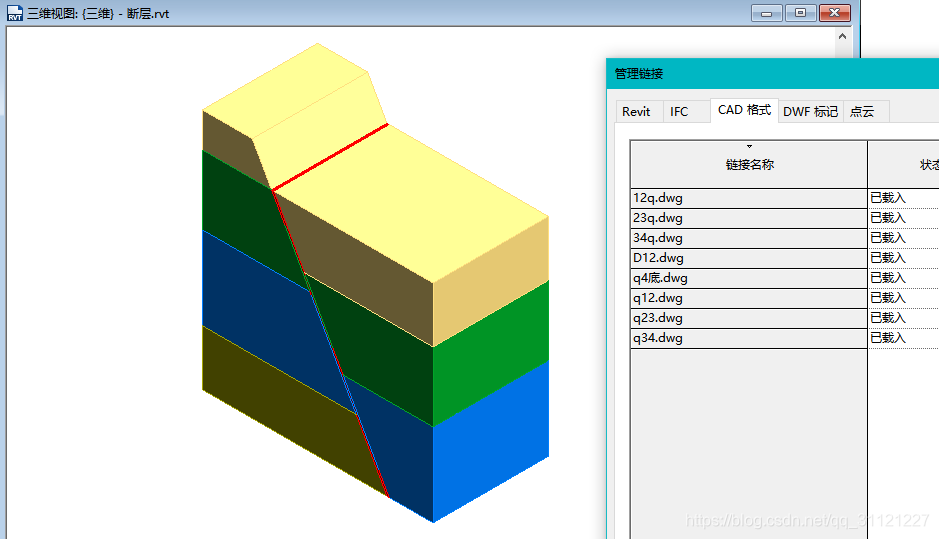

3Revit加载
