从keil中导出数据save

命令窗口导出数据

save <filespec> <start address>,<end address>

save E:\Desktop\Data.txt 0x0003E6,0x0003E6+0x24

地址前选择加入以下字母来导出目标区域的数据。

• D直接寻址的片内RAM
• I间接寻址的片内RAM
• X扩展的外部RAM
• C代表ROM
  导出数组或者变量的数据。

save E:\Desktop\Data.txt &var,&var+4

存在问题？？？

float var[30];
// &var = 0x000000;
// &var+25 = 0x001964

save E:\Desktop\Data.txt X:0x000000,X:0x000064

目标文件：路径
数据来源：存储类型、存储范围、起始地址、结束地址（起始地址+数据的长度-1）

数据解析

Data.txt是以HEX386格式保存的自定义文件名的文件。每行有4+4×4+1=21字节数据。前4个字节和最后一个字节为无效数据。中间的4x4=16个字节为有效数据。
Step 1. 去除无效数据
文件的第一行、最后两行，每行前的“：”和前4个字节、后1个字节与数据无关。
Step 2. 排版有效数据
去除无效数据后，对剩余的有效数据，间隔4字节插入空格。
Step 3. 转为十进制

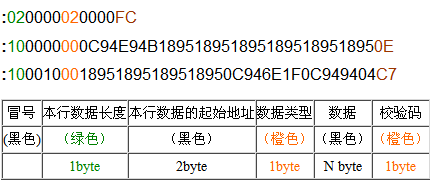

$$\boxed{数据长度，1字节}\boxed{数据地址，2字节}\boxed{数据类型，1字节}\boxed{数据内容，n字节}\boxed{数据校验和，1字节}$$

:10246200464C5549442050524F46494C4500464C33

数据长度

数据起始地址

记录类型

• 00 – 数据 记录（Data Record）
• 01 – 文件结束 记录（End of FileRecord）
• 02 – 扩展段地址 记录（ExtendedSegment Address Record）
• 03 – 开始段地址 记录（Start Segment Address Record）
• 04 – 扩展线性地址 记录（Extended Linear Address Record）
• 05 – 开始线性地址 记录（Extended Segment Address Record）

数据域

数据个数=数据/sizeof(数据)

校验和的计算

0x10+0x24+0x62+0x00+0x46+0x4C+0x55+0x49+0x44+0x20+0x50+0x52+0x4F+0x46+0x49+0x4C+0x45+0x00+0x46+0x4C=0x04CD
0x4CD % 0x0100=0x00CD
0x0100-0x00CD=0x33

其他

• load的使用
  keil中Debug Command中的save和load的使用

参考

HEX386格式解析
HEX文件格式详解
Hex386toBin
uVision/Keil如何将数据导出到文件
从keil中导出内存数据到matlab中分析
