Python+OpenCV

Python With OpenCV

画直方图

import cv2 as cv
from matplotlib import pyplot as plt

def plot_demo(image):
    plt.hist(image.ravel(), 256, [0, 256])         #numpy的ravel函数功能是将多维数组降为一维数组
    plt.show()

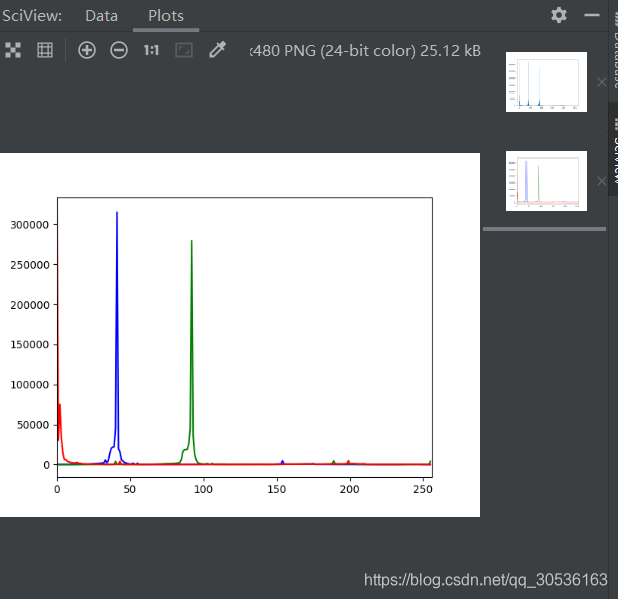

def image_hist(image):     #画三通道图像的直方图
    color = ('b', 'g', 'r')   #这里画笔颜色的值可以为大写或小写或只写首字母或大小写混合
    for i , color in enumerate(color):
        hist = cv.calcHist([image], [i], None, [256], [0, 256])  #计算直方图
        plt.plot(hist, color)
        plt.xlim([0, 256])
    plt.show()

src = cv.imread('D:/bit.JPG')

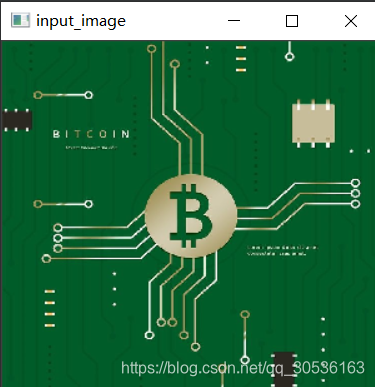

cv.namedWindow('input_image', cv.WINDOW_NORMAL)
cv.imshow('input_image', src)

plot_demo(src)
image_hist(src)

cv.waitKey(0)
cv.destroyAllWindows()

注意：

1.numpy的ravel函数功能是将多维数组降为一维数组。参考博客：https://blog.youkuaiyun.com/lanchunhui/article/details/50354978

2.matplotlib.pyplot.hist函数主要是计算直方图。

hist函数原型：hist(x, bins=None, range=None, density=None, weights=None, cumulative=False, bottom=None, histtype=‘bar’, align=‘mid’, orientation=‘vertical’, rwidth=None, log=False, color=None, label=None, stacked=False, normed=None, hold=None, data=None, **kwargs)

x参数表示是一个数组或一个序列，是指定每个bin(箱子)分布的数据

bins参数表示指定bin(箱子)的个数,也就是总共有几条条状图

range参数表示箱子的下限和上限。即横坐标显示的范围，范围之外的将被舍弃。

3.enumerate() 函数用于将一个可遍历的数据对象(如列表、元组或字符串)组合为一个索引序列，同时列出数据下标和数据，一般用在 for 循环当中。

4.cv2.calcHist的原型为：calcHist(images, channels, mask, histSize, ranges[, hist[, accumulate]]) -> hist

images参数表示输入图像，传入时应该用中括号[ ]括起来

channels参数表示传入图像的通道，如果是灰度图像，那就不用说了，只有一个通道，值为0，如果是彩色图像（有3个通道），那么值为0,1,2,中选择一个，对应着BGR各个通道。这个值也得用[ ]传入。

mask参数表示掩膜图像。如果统计整幅图，那么为None。主要是如果要统计部分图的直方图，就得构造相应的掩膜来计算。

histSize参数表示灰度级的个数，需要中括号，比如[256]

ranges参数表示像素值的范围，通常[0,256]。此外，假如channels为[0,1],ranges为[0,256,0,180],则代表0通道范围是0-256,1通道范围0-180。

hist参数表示计算出来的直方图。

5.关于pyplot模块里plot()函数、xlim()函数等的用法参考：

https://blog.youkuaiyun.com/cymy001/article/details/78344316

https://blog.youkuaiyun.com/chinwuforwork/article/details/51786967

彩色图像直方图均衡化

彩色图像的直方图均衡化和灰度图像略有不同,需要将彩色图像先用split()方法,将三个通道拆分,然后分别进行均衡化.最后使用merge()方法将均衡化之后的三个通道进行合并.操作如下:

import cv2
import numpy as np

img = cv2.imread("D:/bit.JPG", 1)
cv2.imshow("src", img)

# 彩色图像均衡化,需要分解通道 对每一个通道均衡化
(b, g, r) = cv2.split(img)
bH = cv2.equalizeHist(b)
gH = cv2.equalizeHist(g)
rH = cv2.equalizeHist(r)
# 合并每一个通道

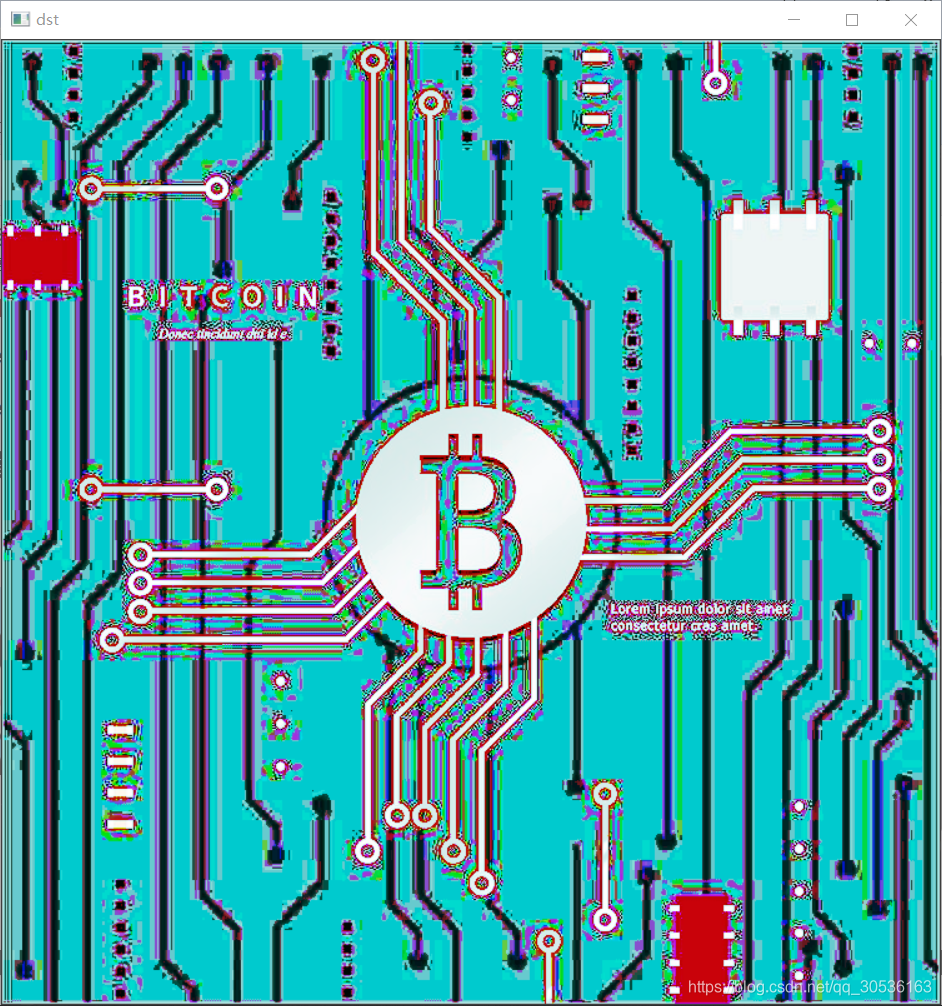

result = cv2.merge((bH, gH, rH))
cv2.imshow("dst", result)

cv2.waitKey(0)

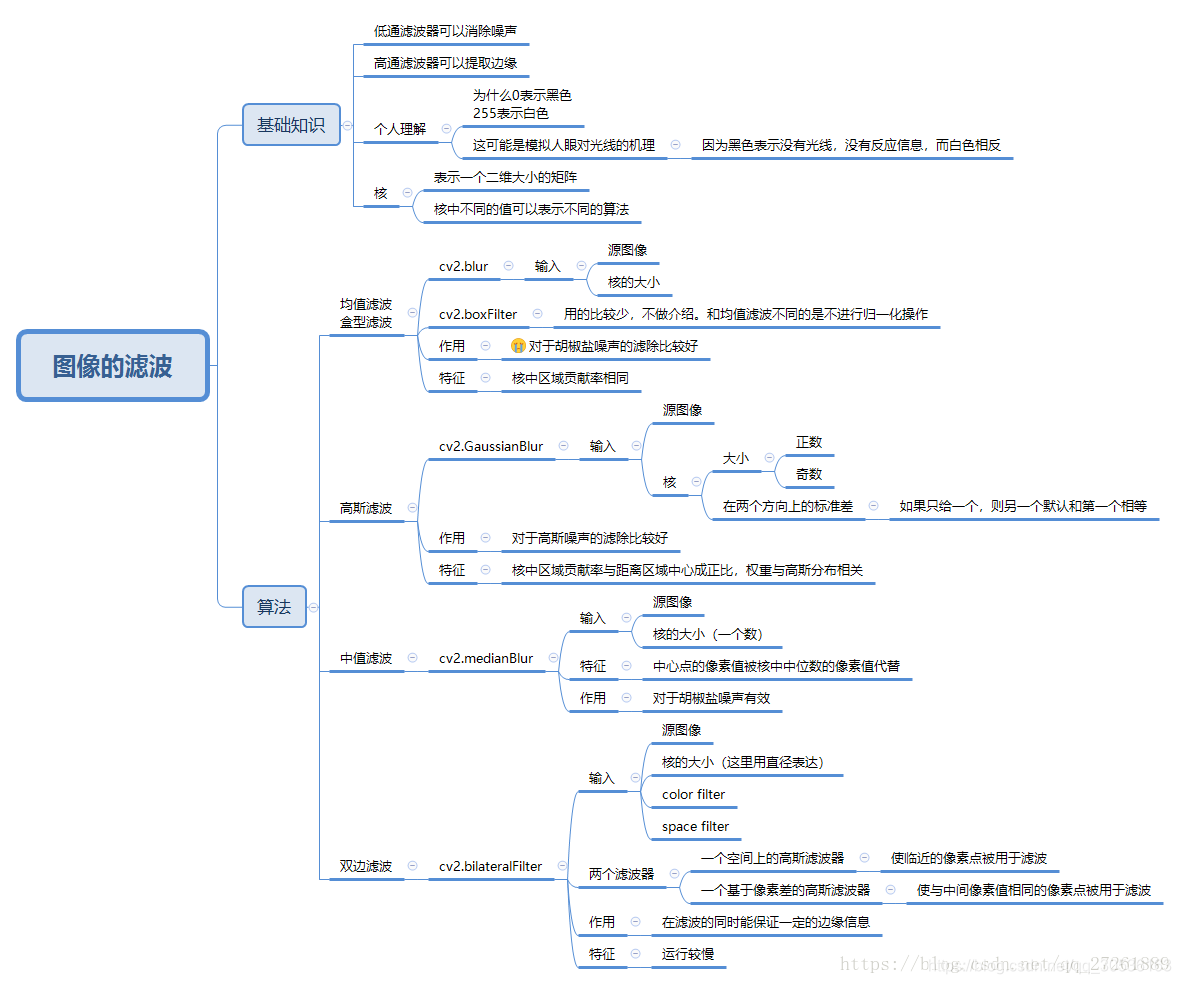

均值滤波，高斯滤波，中值滤波，双边滤波

import cv2
import matplotlib.pyplot as plt
########     四个不同的滤波器    #########
img = cv2.imread('D:/bit.jpg')

# 均值滤波
img_mean = cv2.blur(img, (5,5))

# 高斯滤波
img_Guassian = cv2.GaussianBlur(img,(5,5),0)

# 中值滤波
img_median = cv2.medianBlur(img, 5)

# 双边滤波
img_bilater = cv2.bilateralFilter(img,9,75,75)

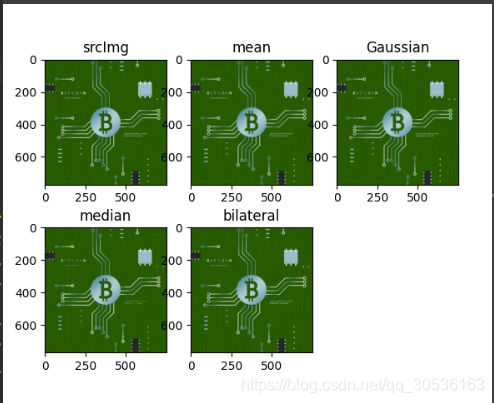

# 展示不同的图片
titles = ['srcImg','mean', 'Gaussian', 'median', 'bilateral']
imgs = [img, img_mean, img_Guassian, img_median, img_bilater]

for i in range(5):
    plt.subplot(2,3,i+1)#注意，这和matlab中类似，没有0，数组下标从1开始
    plt.imshow(imgs[i])
    plt.title(titles[i])
plt.show()
