气路元件知识学习

一. 压强单位

1. 压强单位

国际单位：“帕斯卡”，简称“帕”，符号“Pa ”；

换算：1帕（Pa）=1N/㎡；

1兆帕（MPa）=145磅/平方英寸（psi）=10.2千克力/平方厘米（kgf/c㎡）=10巴（bar）=9.8大气压（at m）

1磅/英寸2（psi）=0.006895兆帕（MPa）=0.0703千克/平方厘米（kg/c㎡）=0.0689巴（bar）=0.068大气压（atm）；

1巴（bar）=0.1兆帕（MPa）=14.503磅/平方英寸（psi）=1.0197千克/平方厘米（kg/c㎡）=0.987大气压（atm）；

1大气压（at m）=0.101325兆帕（MPa）=14.696磅/平方英寸（psi）=1.0333千克/平方厘米（kg/c㎡）=1.0133巴（bar）；

1毫米汞柱（mmHg）=133.33帕（Pa）；

2. 工程中常用单位换算

在工程中几种常见压力单位换算关系如下：

1MPa=106Pa≈145psi≈10.2kgf/cm²

1kgf/cm²=98.067kPa≈98kPa

1psi（1bf/in²）=6.8948kPa≈6.9kPa

1mmH2O=9.8067Pa≈9.8Pa

二. 管径单位

1. 管

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)
2. 以英制(inch)为基准，称NB(inch unit)
3. DN (nominal diameter) ，NB (nominal bore) ，OD (outside diameter)
4. 【例】 镀锌钢管DN50，sch 20 ，镀锌钢管NB2”，sch 20
5. 外径与DN，NB的关系如下：

英寸	工称直径mm	内径	外径
1分（1/8寸）	DN6	3.18mm
2分（1/4寸）	DN8	6.35mm
3分（3/8寸）	DN10	9.53mm
4分（1/2寸）	DN15	12.70mm
6分（3/4寸）	DN20	19.05mm
1寸（1寸）	DN25	25.40mm
1寸2分（1 1/4寸）	DN32	31.75mm
1寸5分（1 1/2寸）	DN40	38.10mm
2寸	DN50	50.80mm
2.5寸	DN65	63.50mm
3寸	DN80	76.20mm
4寸	DN100	101.60mm
5寸	DN125	127.00mm
6寸	DN150	152.40mm
8寸	DN200	203.2mm
10寸	DN250	254.00mm
12寸	DN300	304.80mm

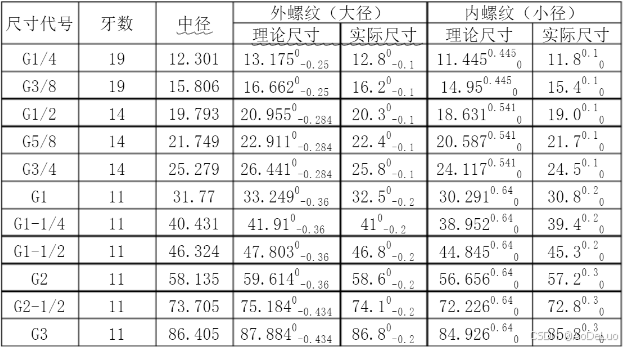

2. 管螺纹

四. FESTO管径

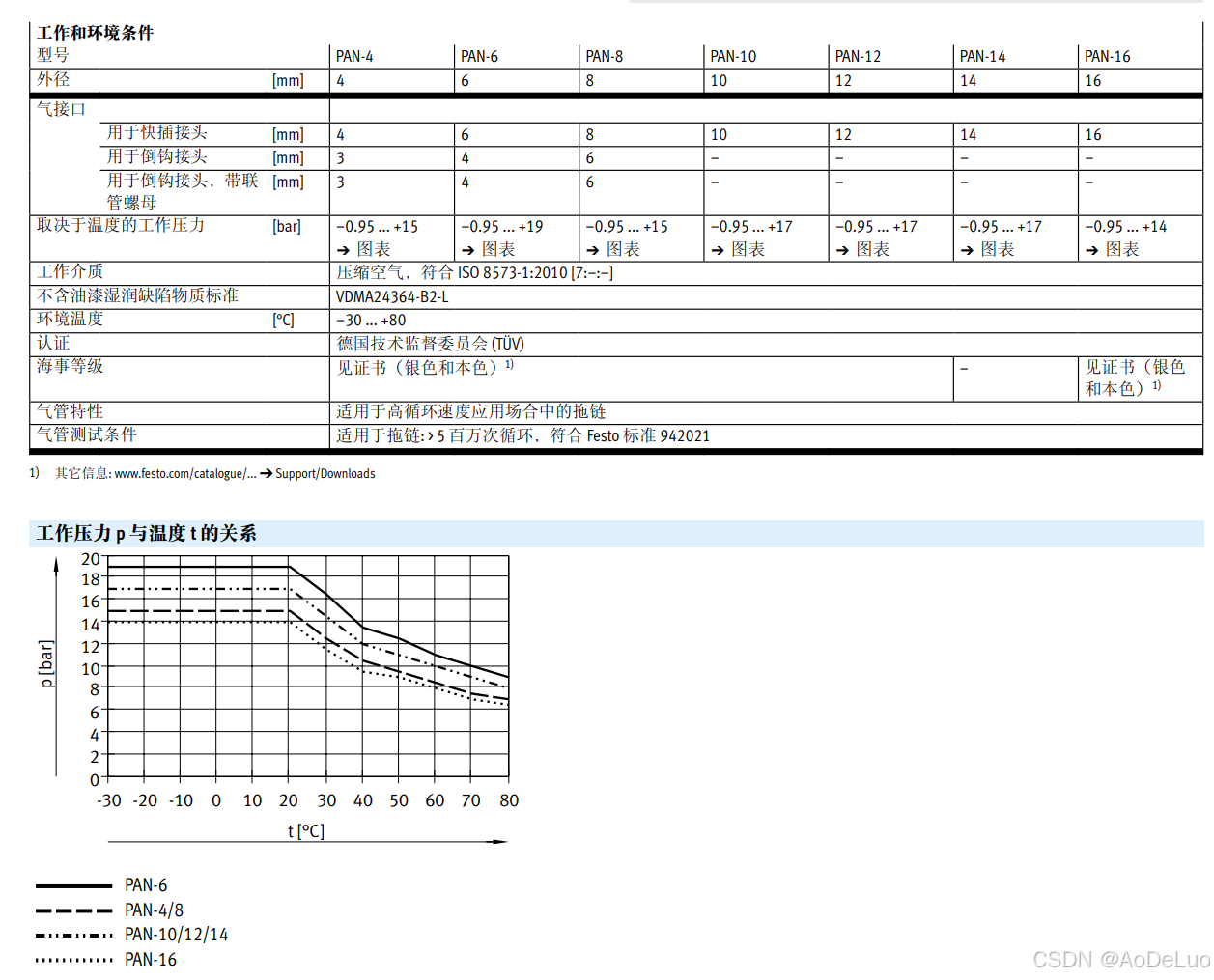

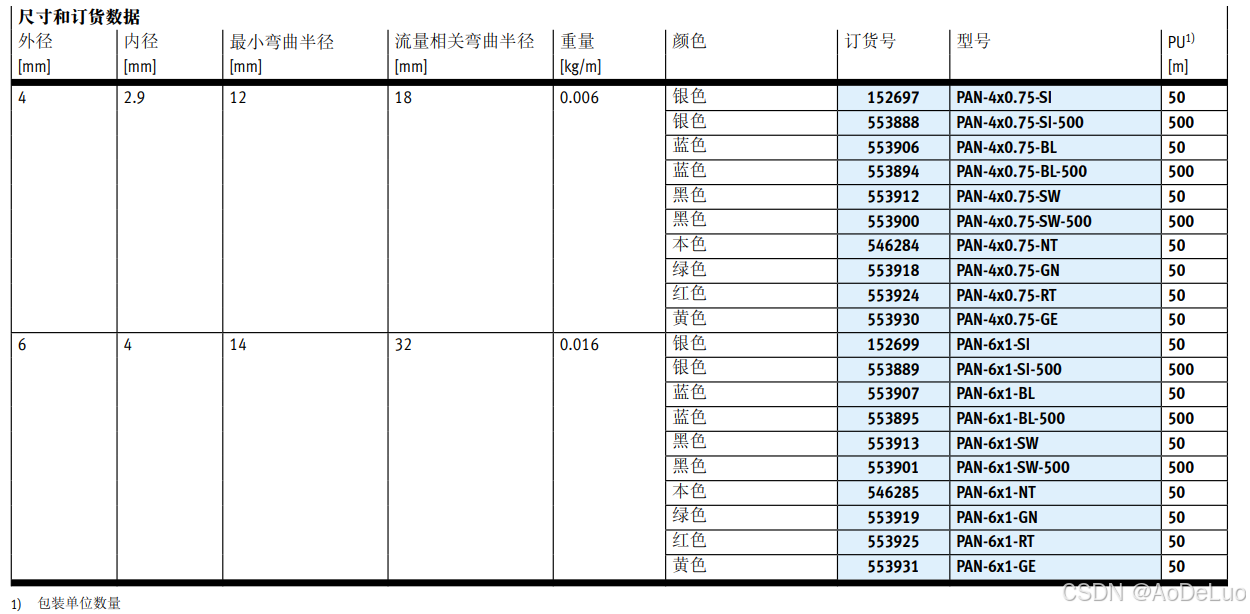

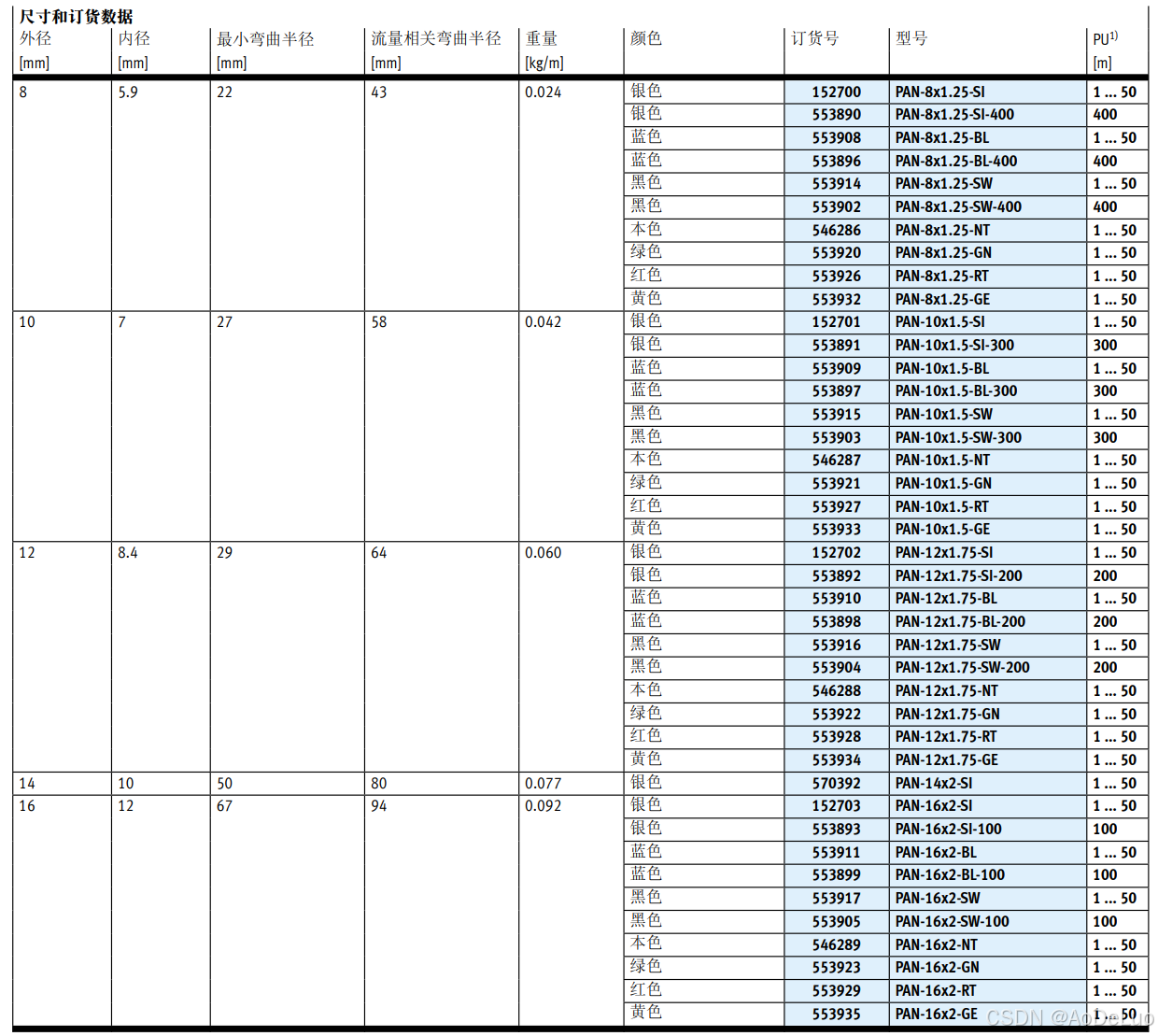

1. 塑料软管
