FPGA学习之实现SDRAM

最新推荐文章于 2025-10-26 08:00:00 发布
原创 最新推荐文章于 2025-10-26 08:00:00 发布 · 1.3k 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发 #学习

本文介绍了SDRAM的存储特性，包括其与RAM、ROM及Flash的区别，详细解析了SDRAM的内部结构如行地址、列地址及Bank的划分，并阐述了硬件设计中的SDRAM操作时序，如初始化过程中的模式寄存器设置以及读写操作中的关键时序参数。

1 废话篇

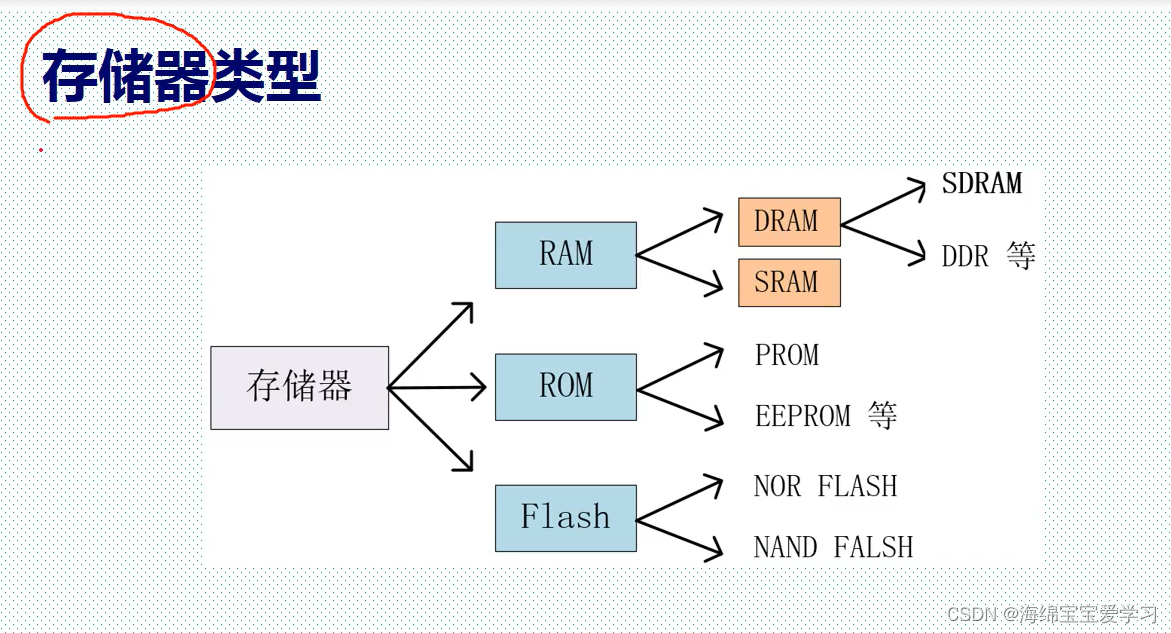

1.1 存储器

在这里插入图片描述
RAM 掉电数据会丢失 ROM不会丢失 但是读写速度比较慢
Flash 闪存 掉电数据不会丢失 容量小 读写速度比较快

SDRAM 优点：空间存储量大、读写速度快、价格相对便宜；缺点：控制逻辑复杂；

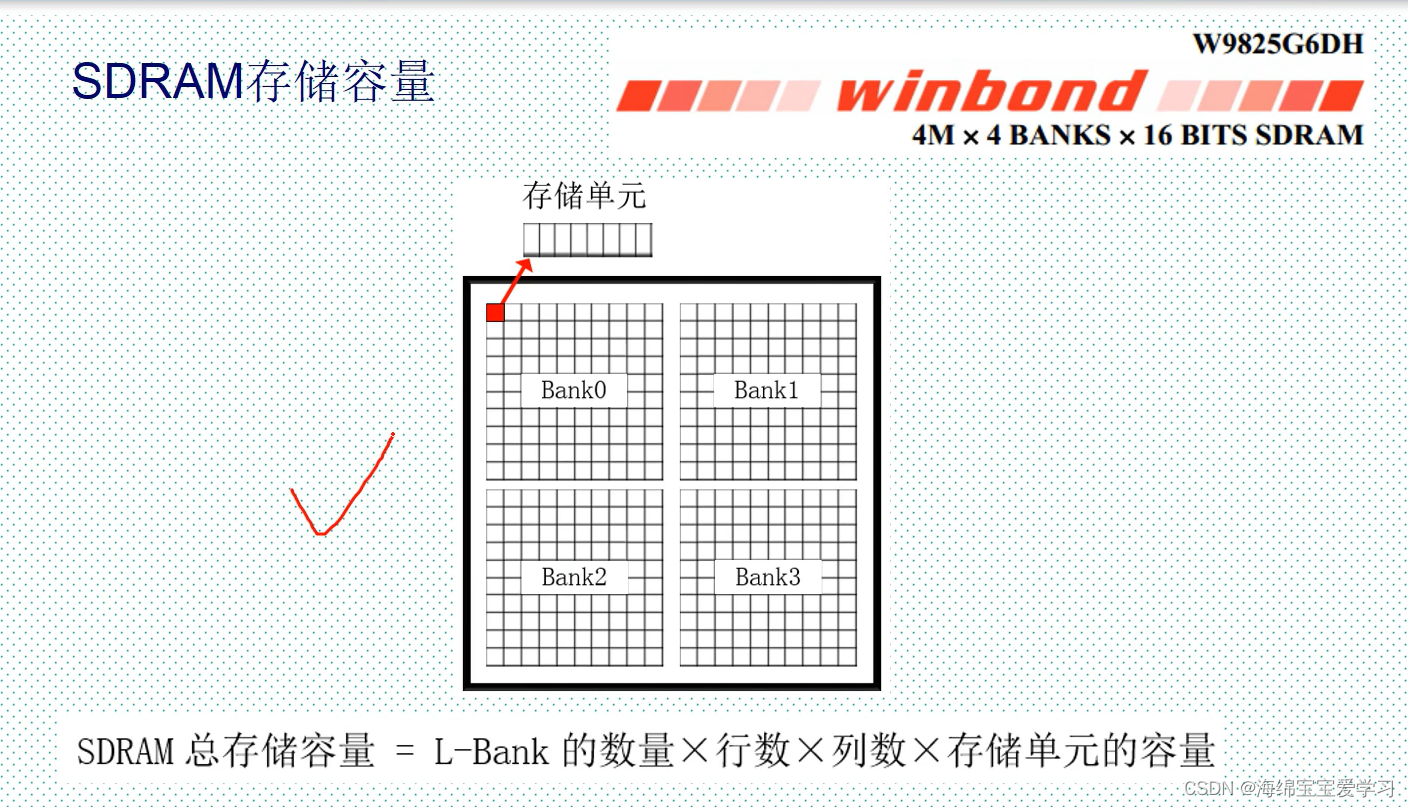

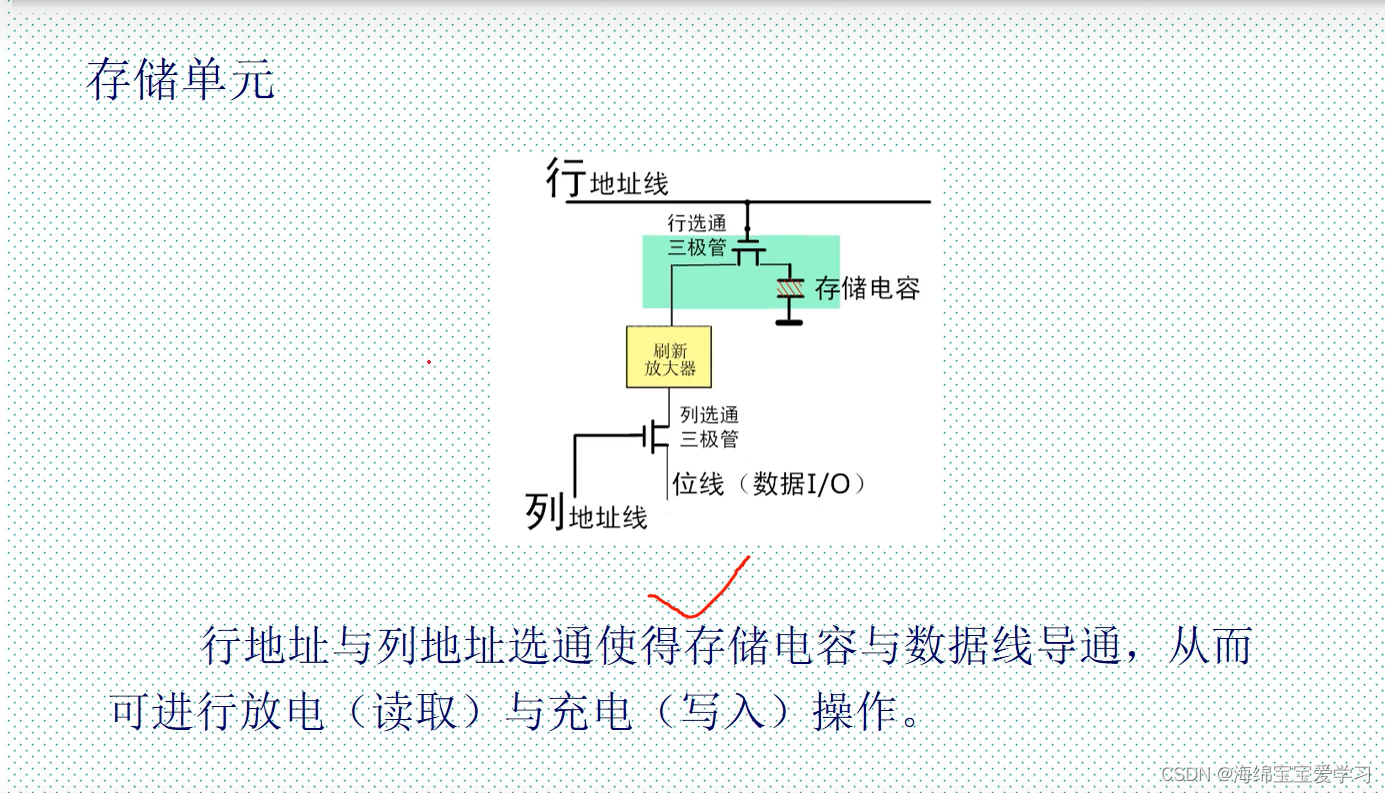

1.2 SDRAM内部结构

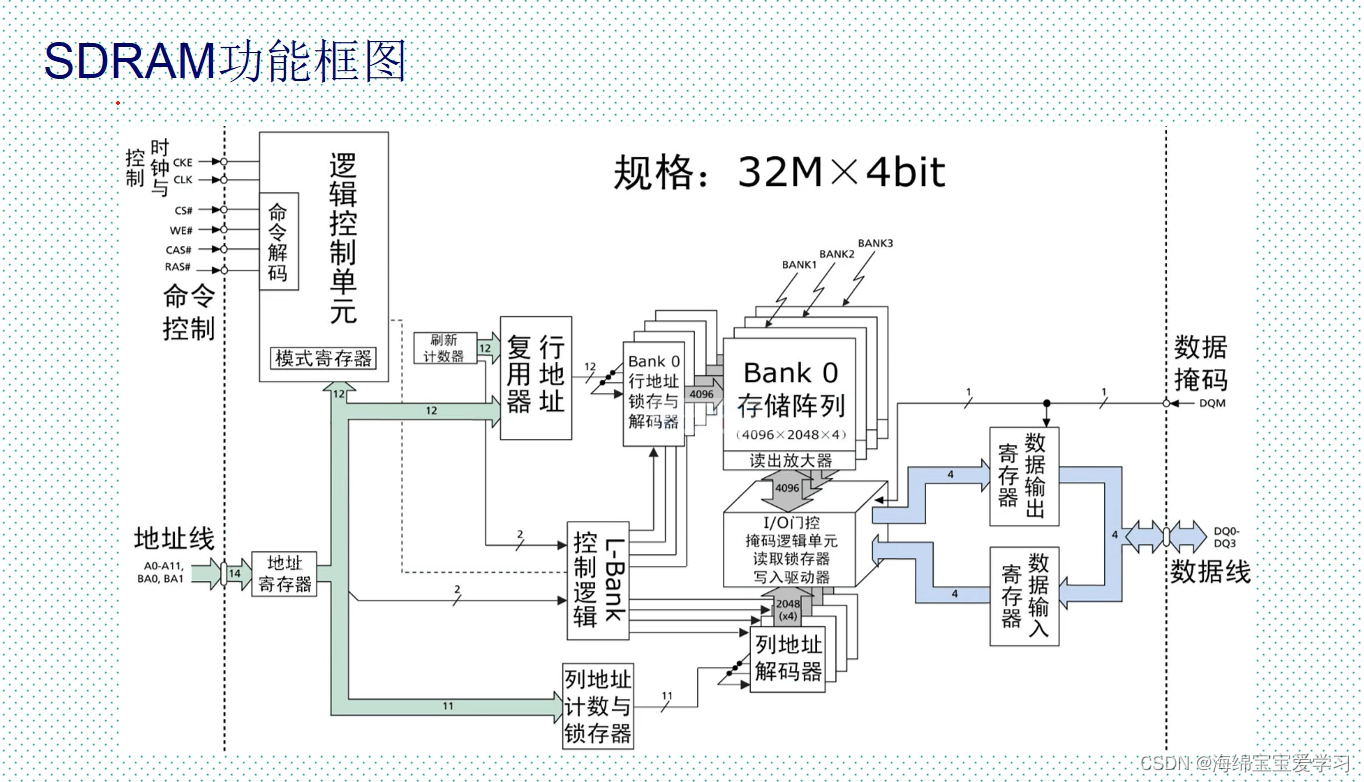

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

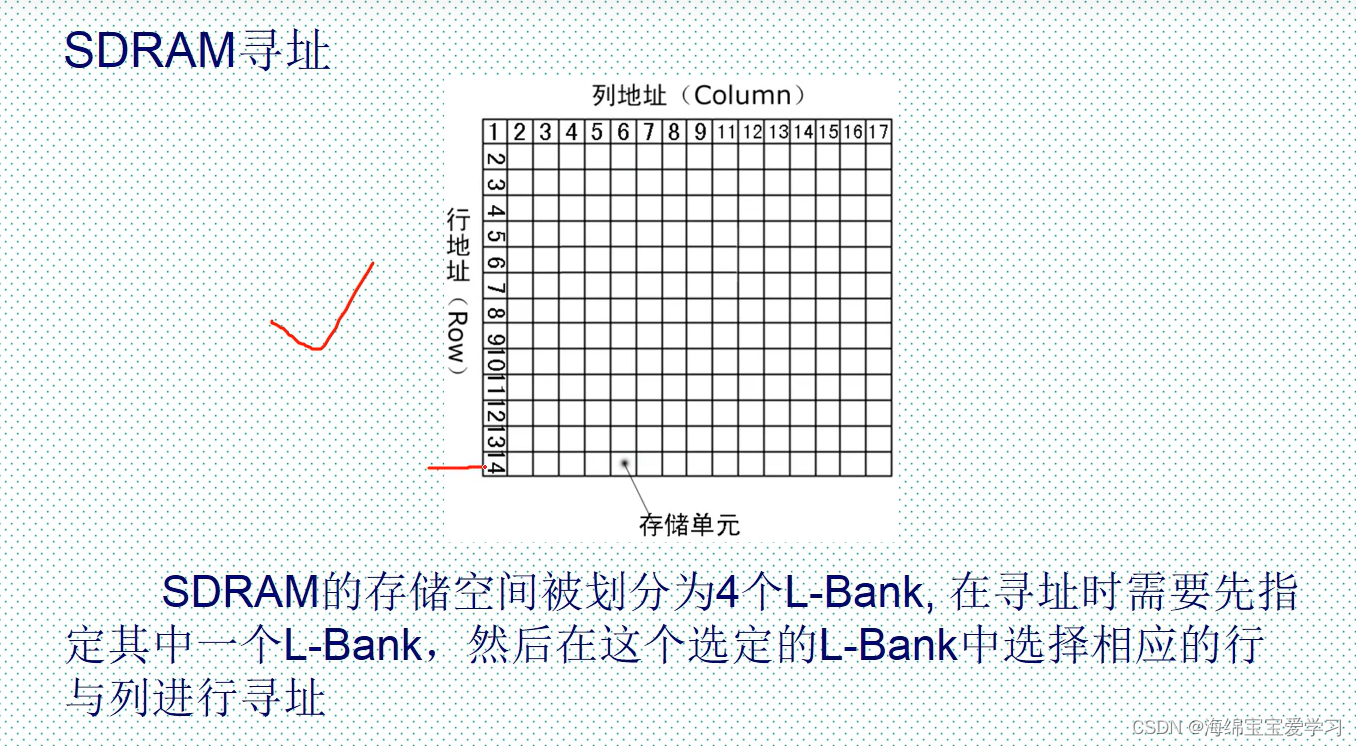

地址线：行地址和列地址，SDRAM里面有4个bank 所以只需要两个地址线就可以表示四个bank。

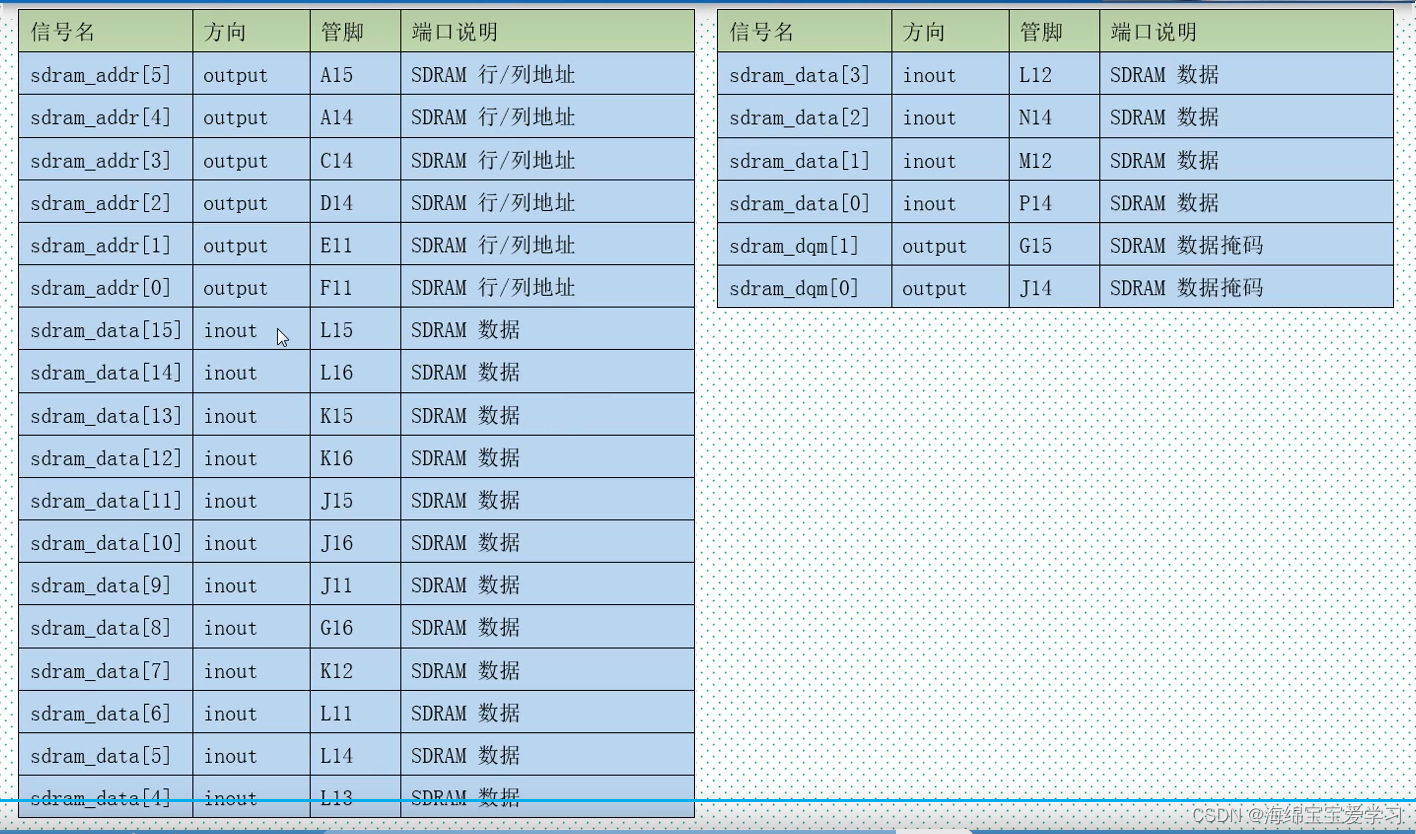

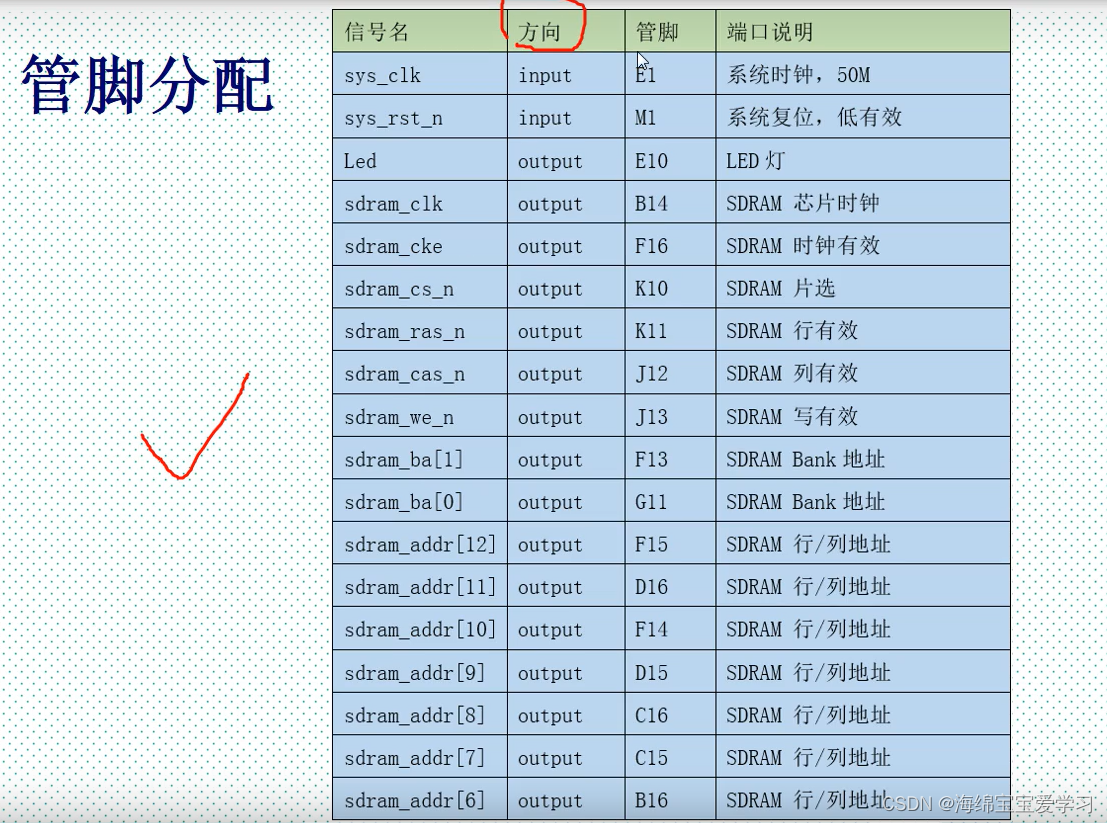

1.3 硬件设计

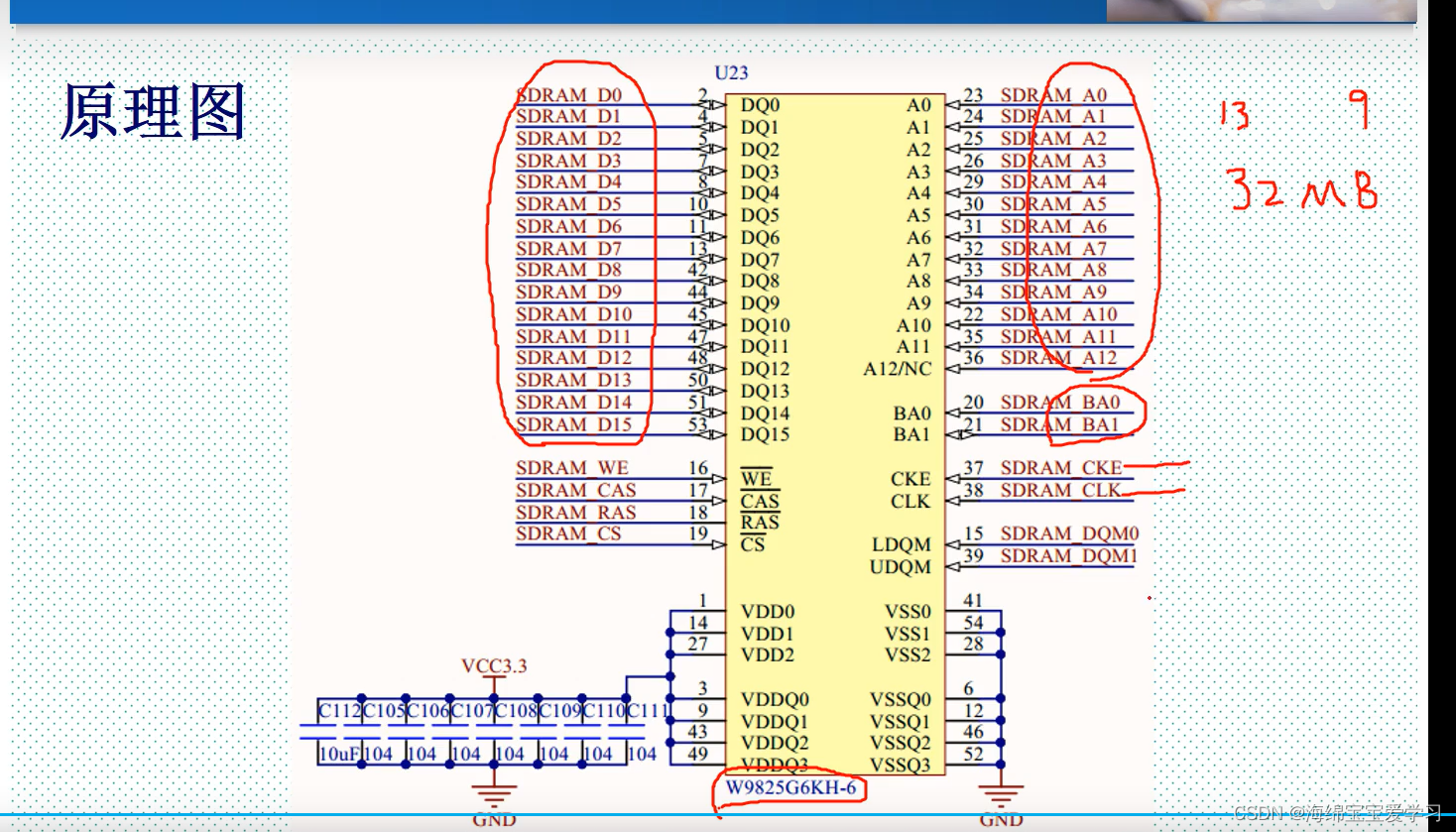

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2 SDRAM操作时序

2.1 初始化

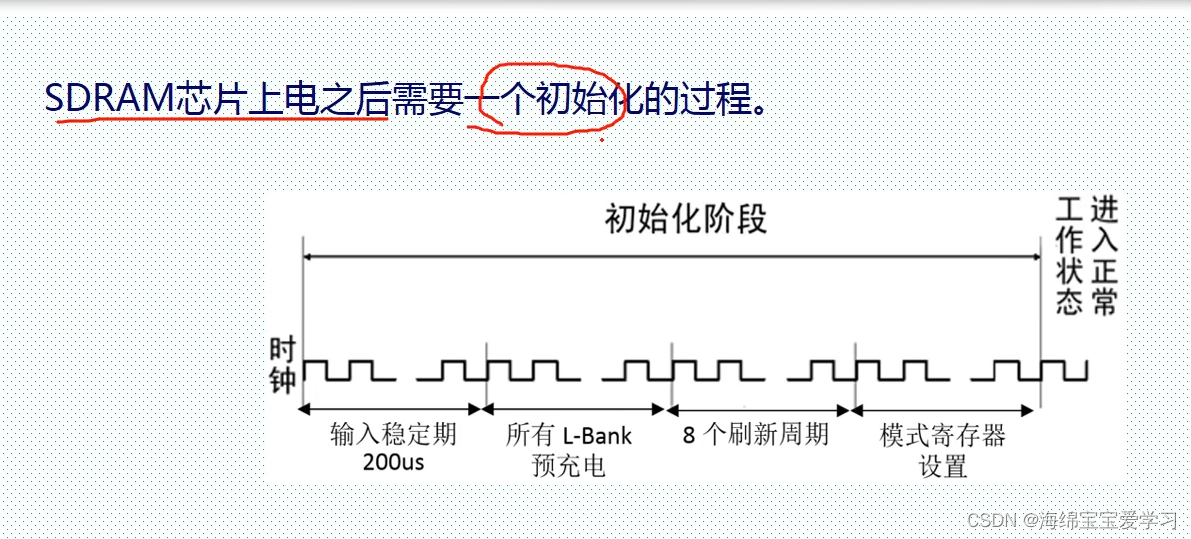

在这里插入图片描述
在这里插入图片描述

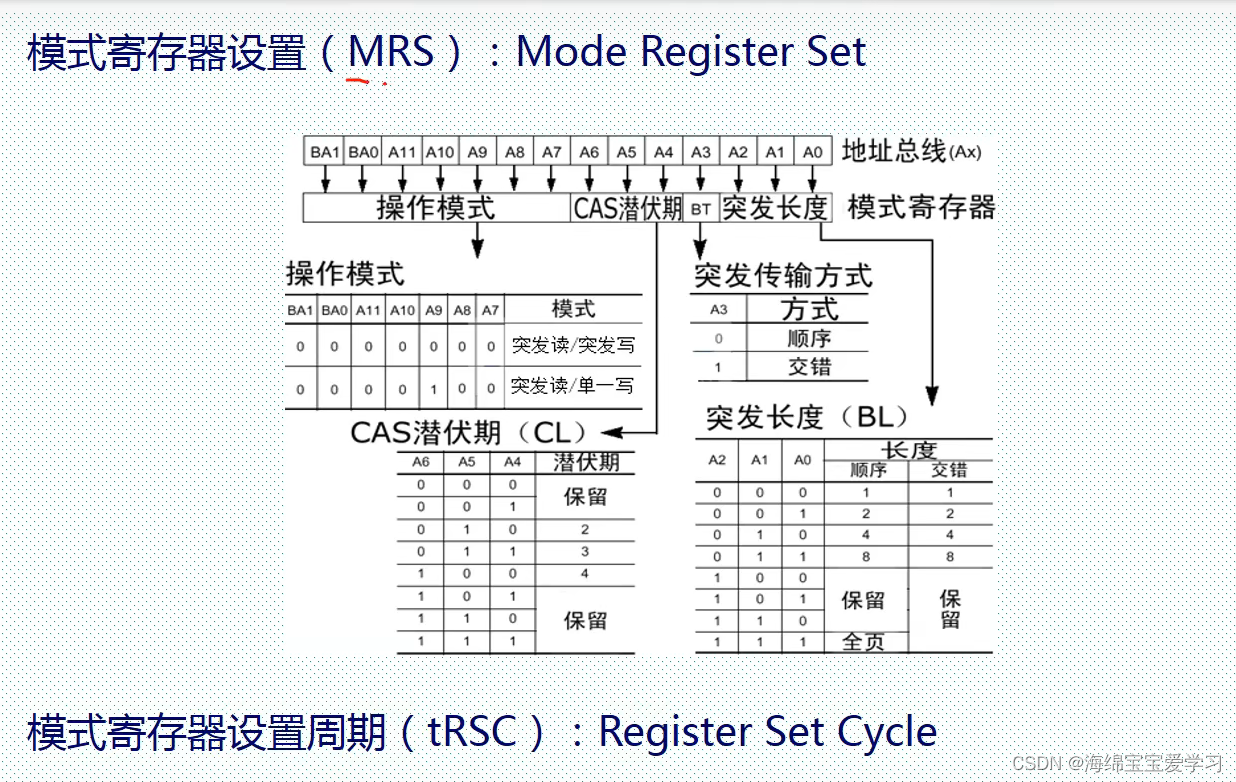

模式寄存器的设置 是地址总线来设置的，模式寄存器设置周期（TRSC）

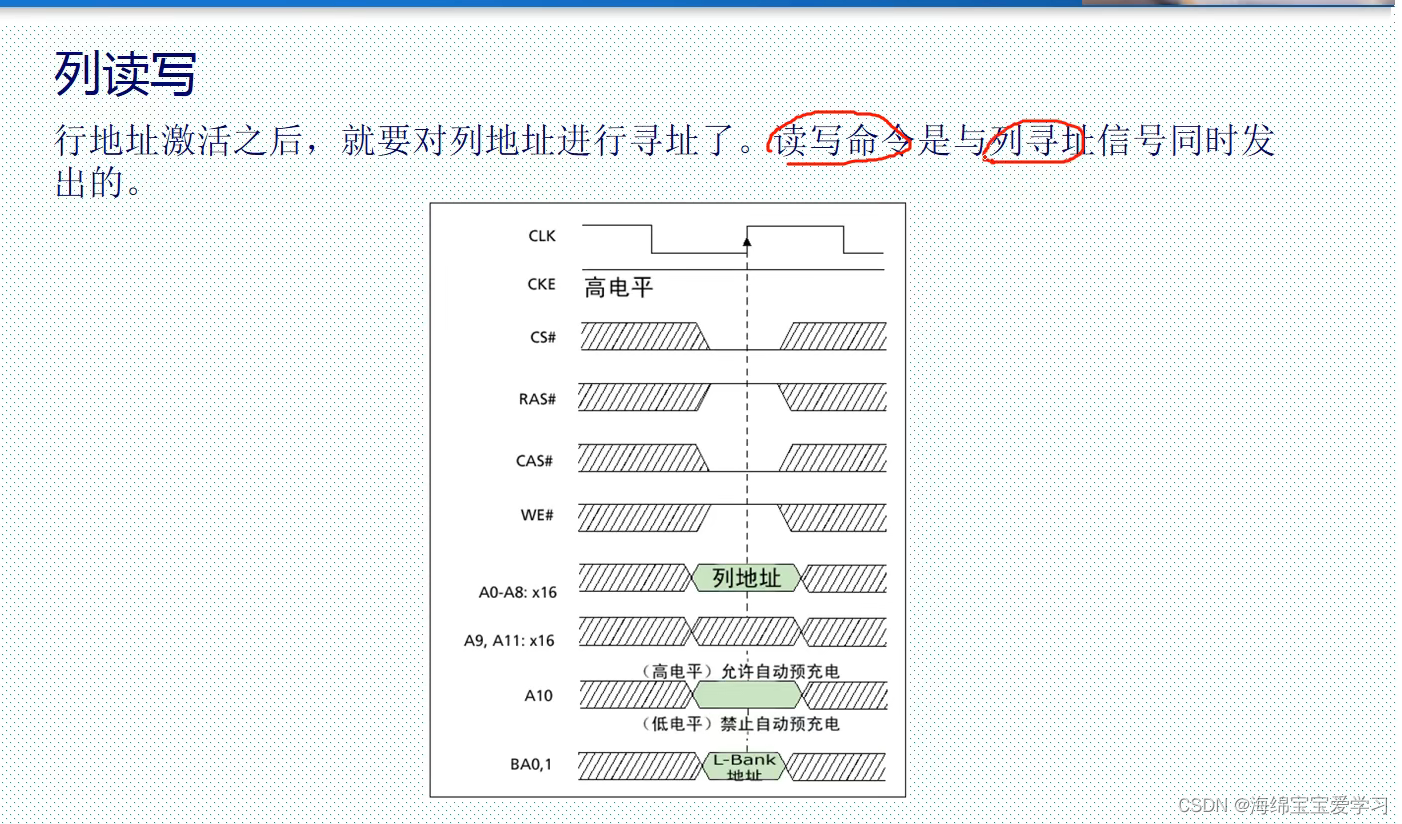

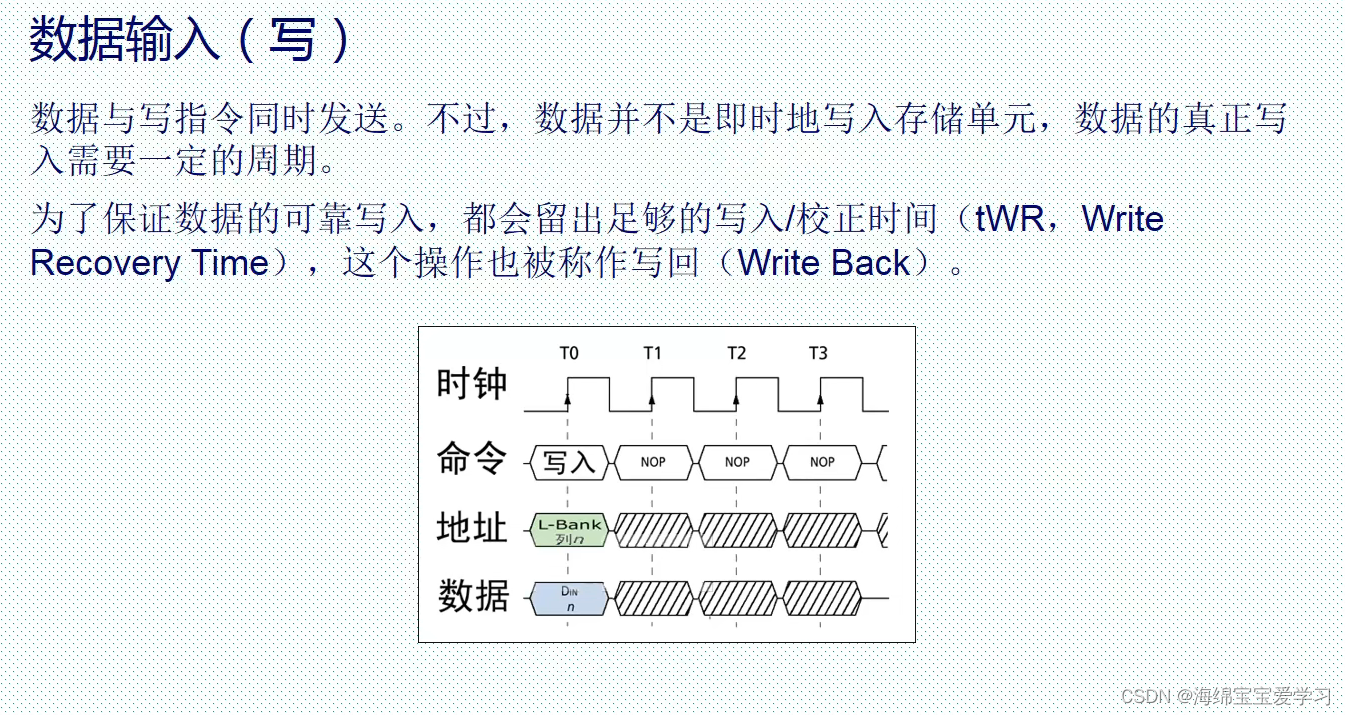

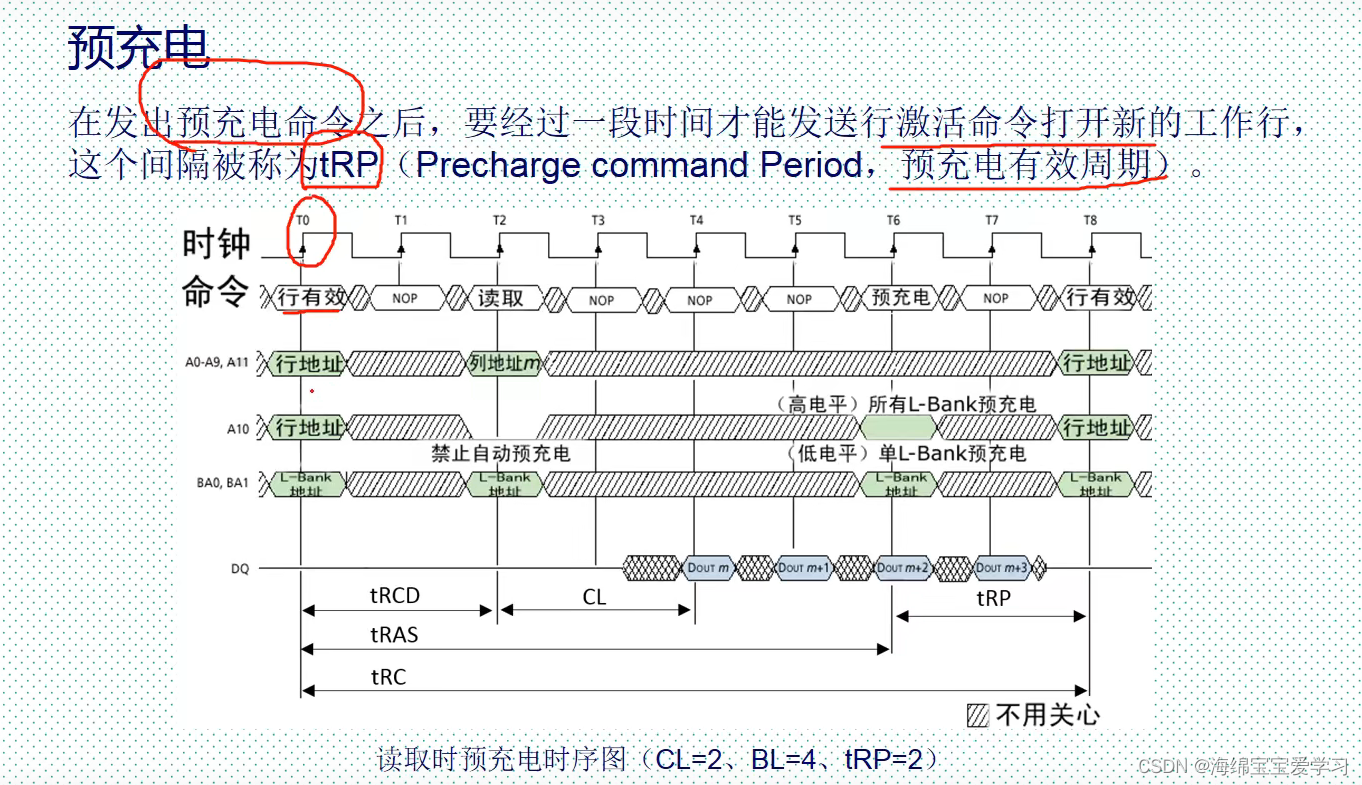

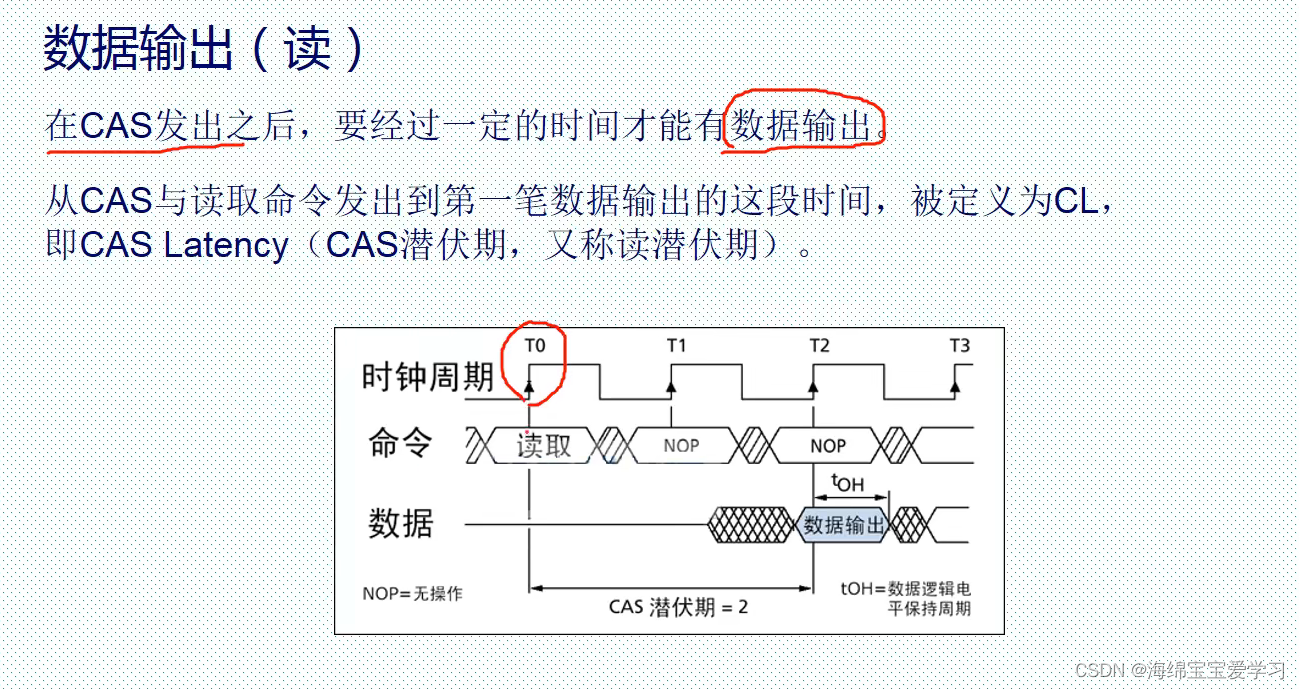

2.2 读写操作

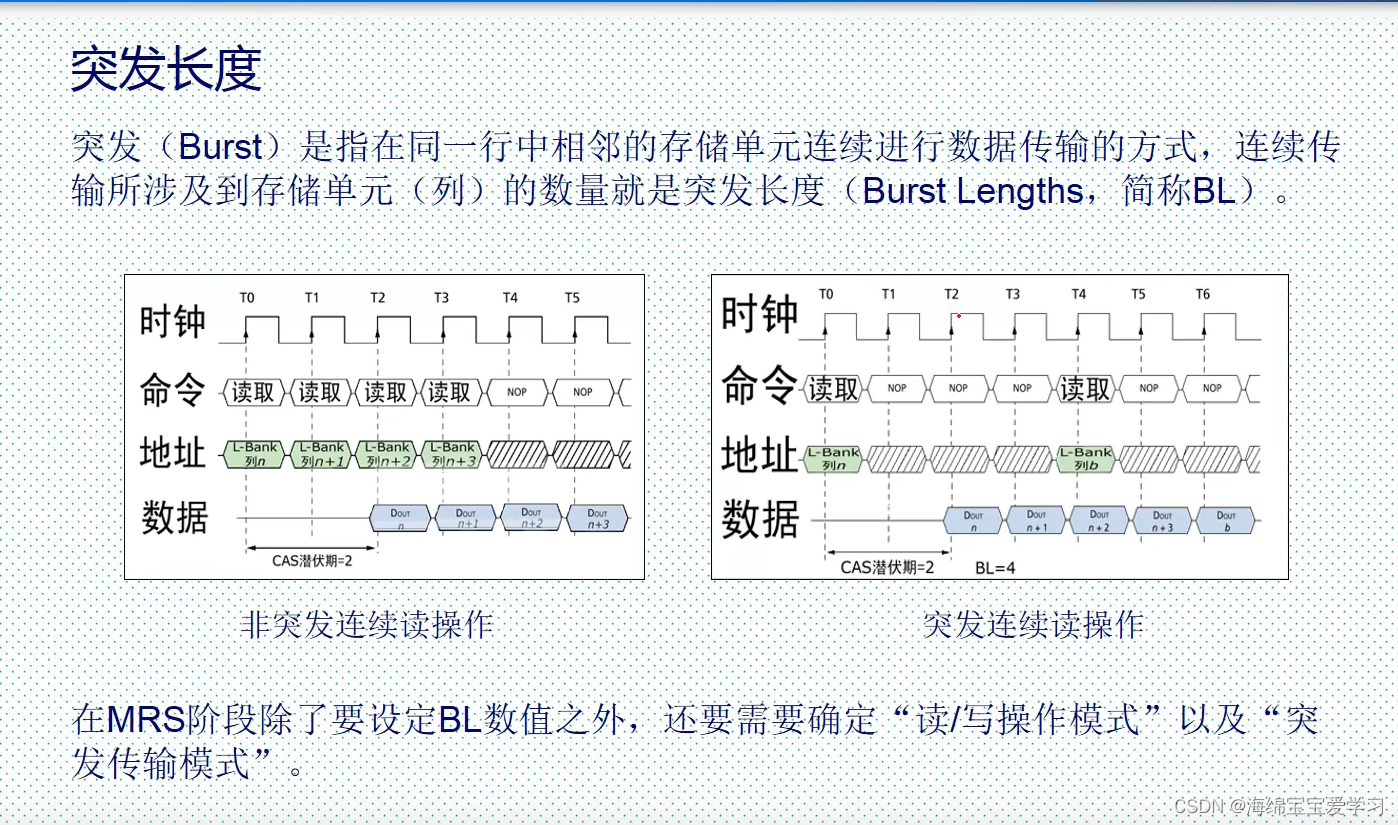

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

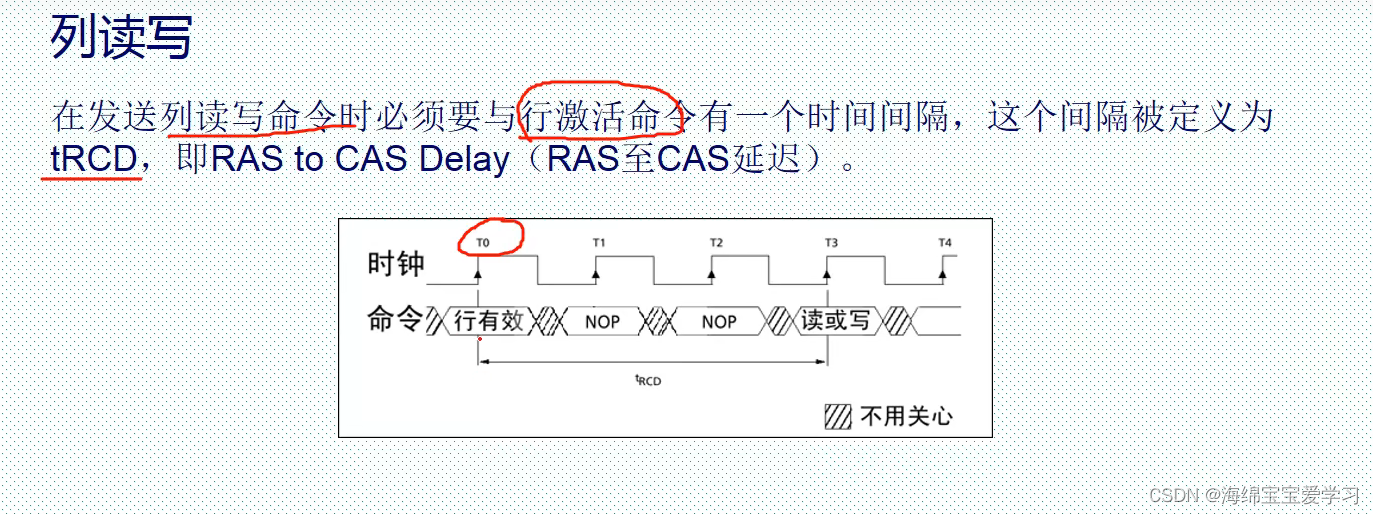

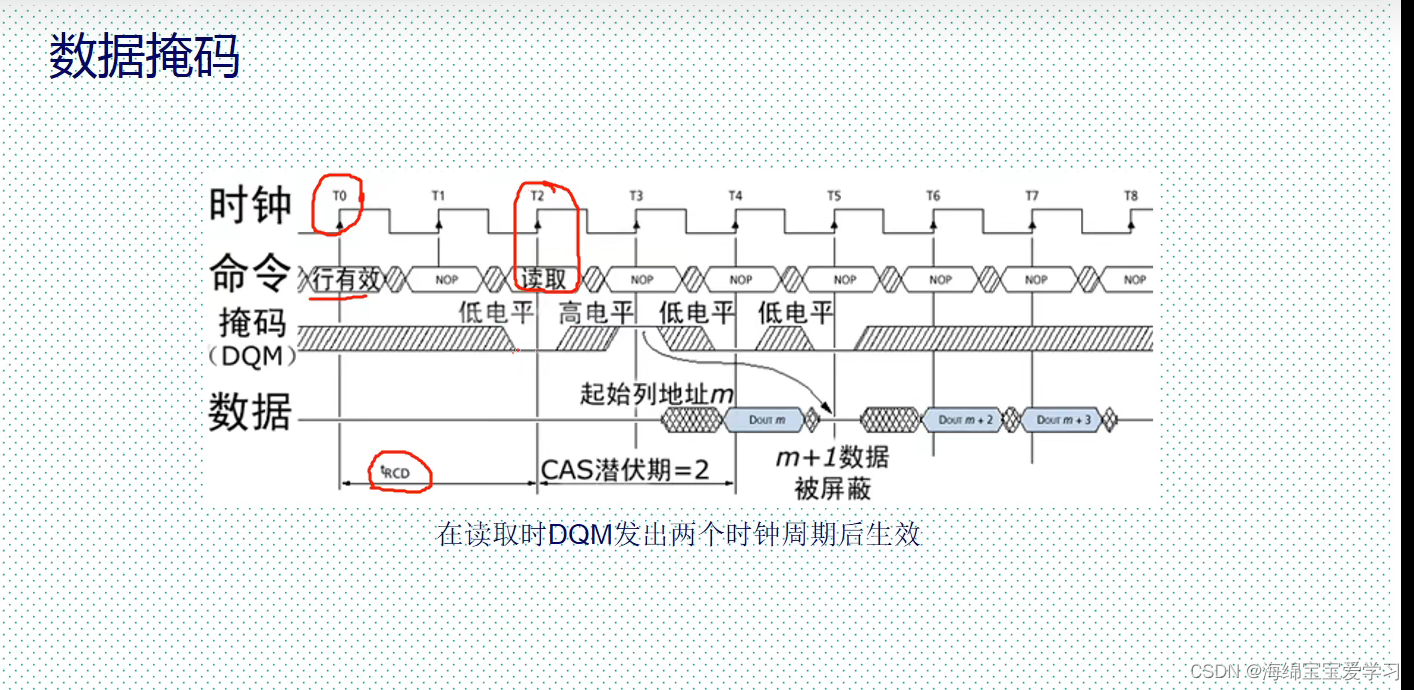

tRCD是时钟周期

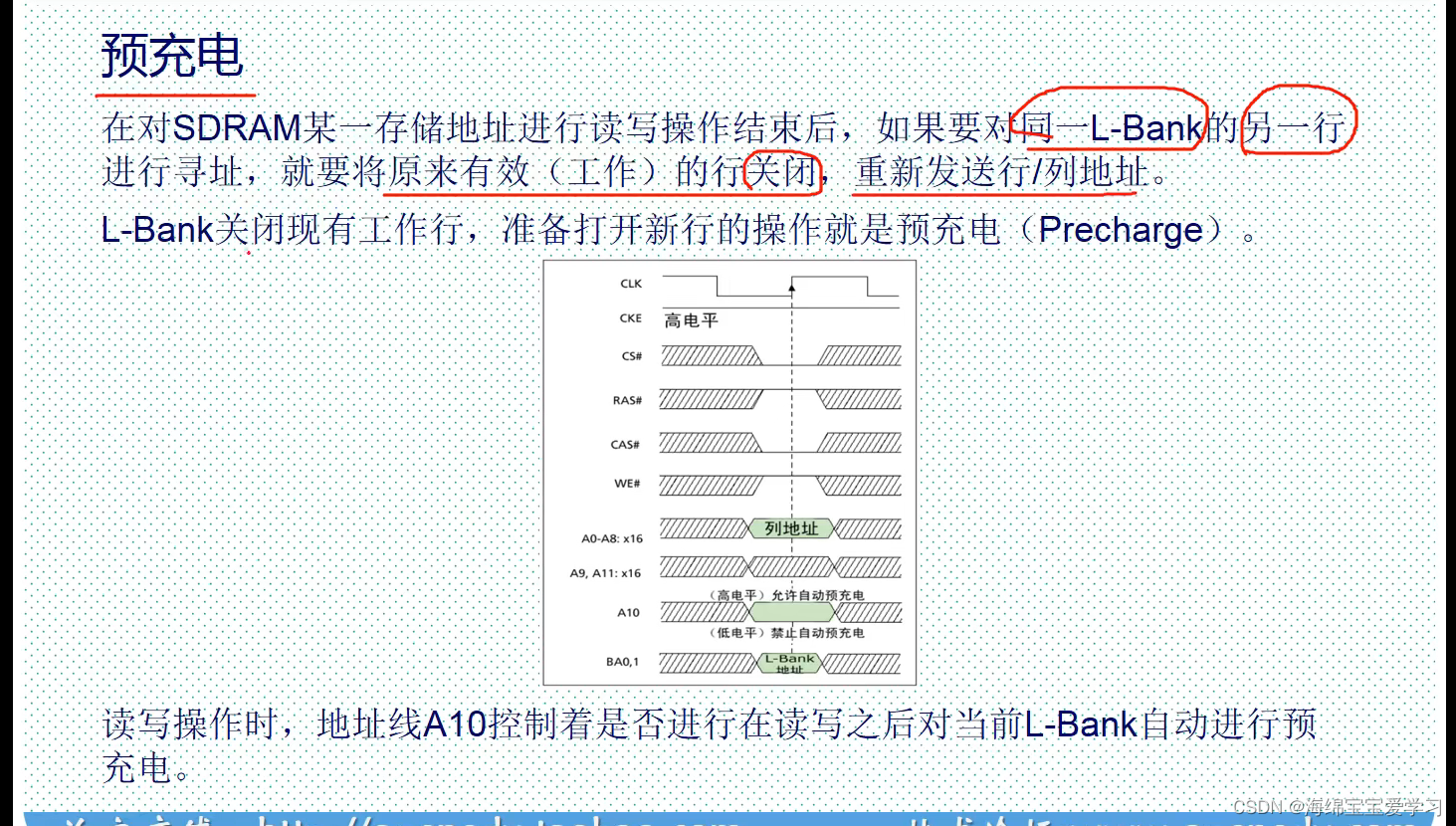

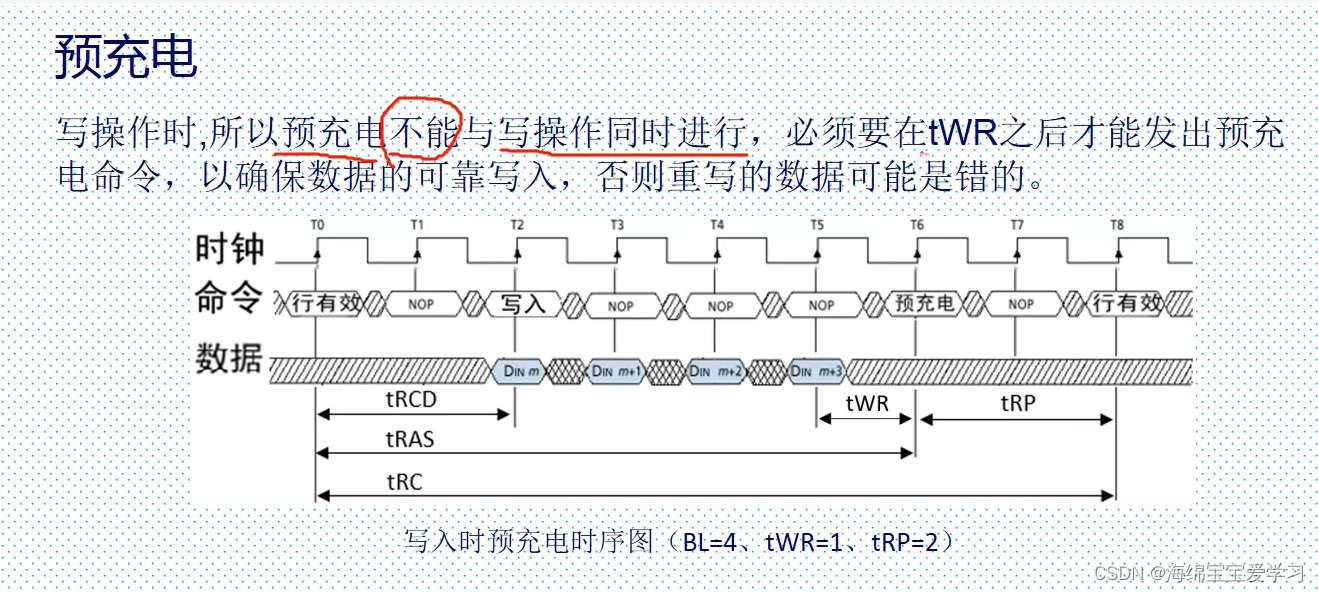

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

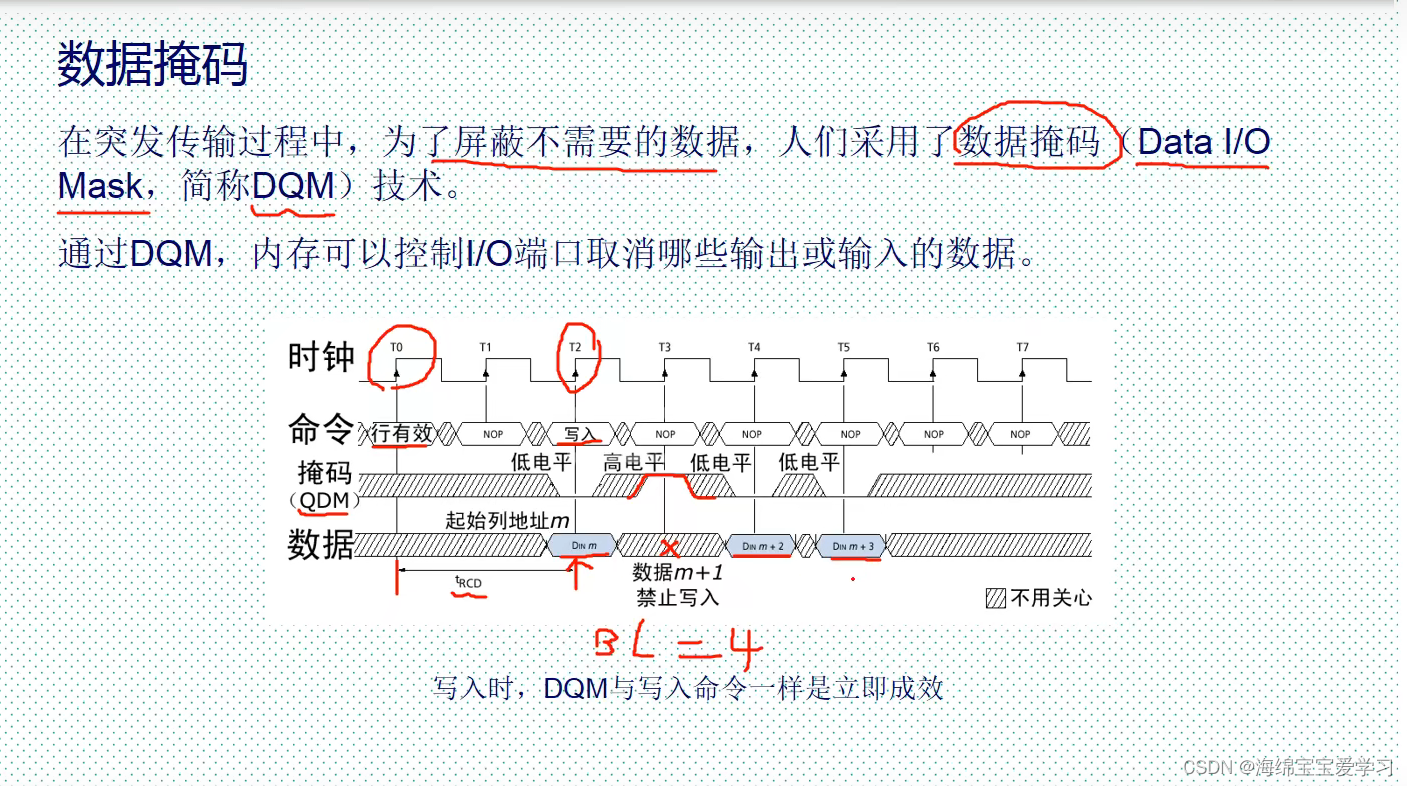

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

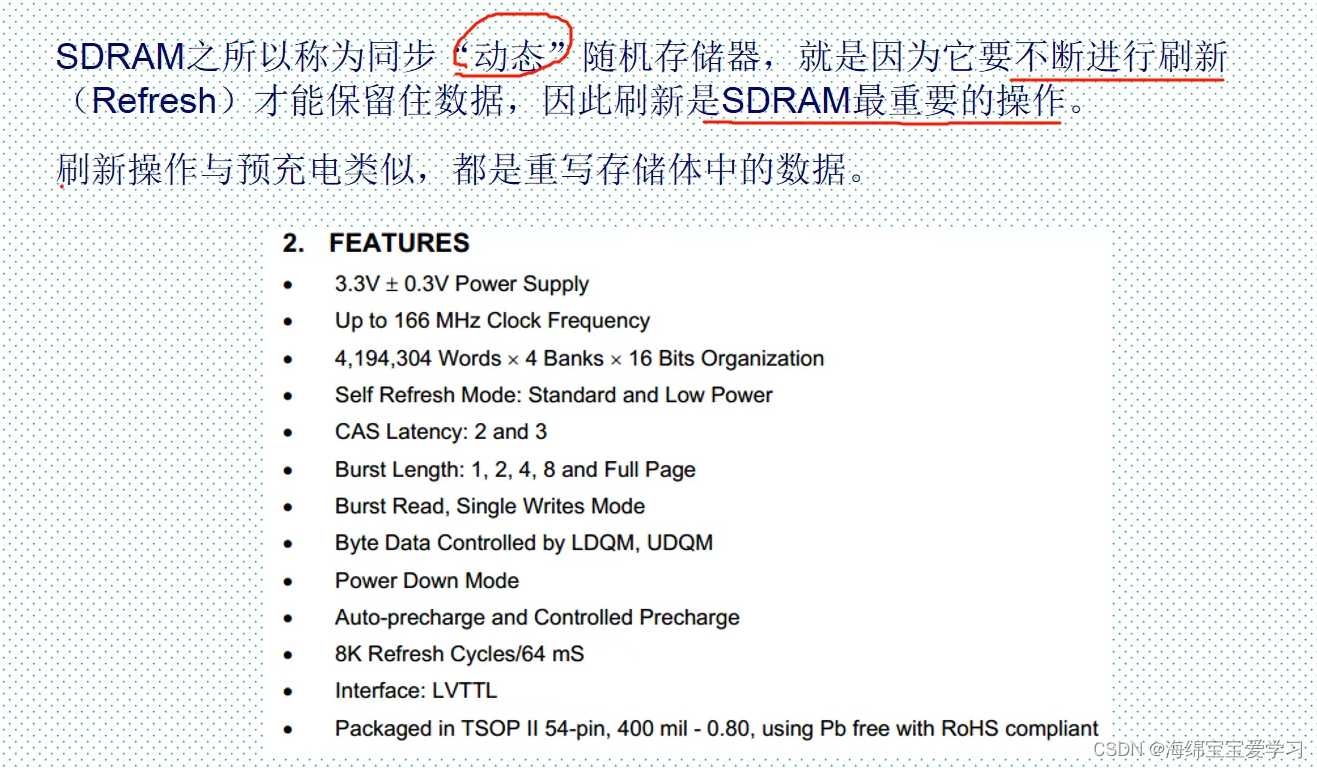

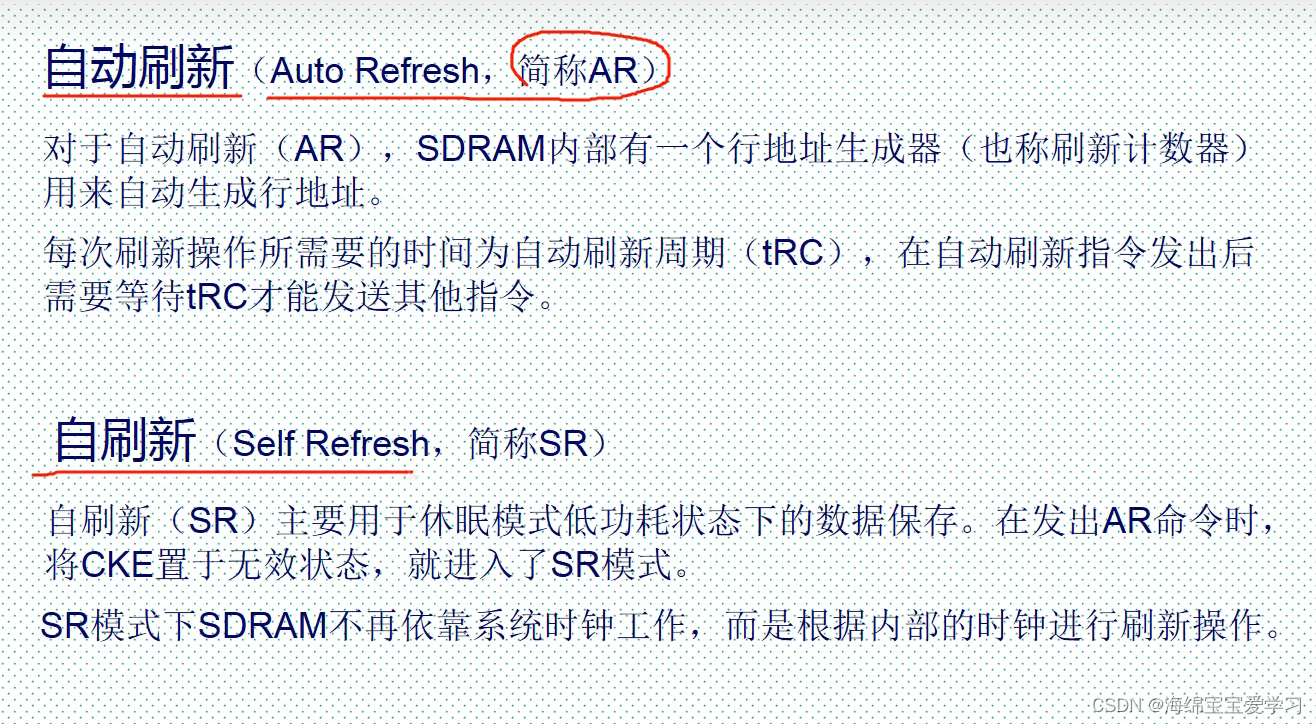

2.3 刷新

在这里插入图片描述
在这里插入图片描述
