缓冲器（跟随器）电路

缓冲器（跟随器）电路

---

提示：以下是学习《电路设计指导手册：运算放大器》中的内容，仅供参考笔记内容。

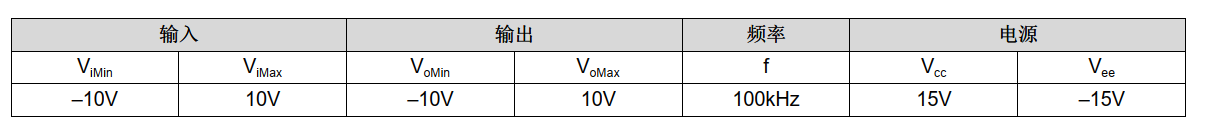

一、设计目标

二、设计说明

1. 使用运算放大器线性输出运行范围，通常在 AOL 测试条件下指定该范围。
2. 小信号带宽由放大器的单位增益带宽决定。
3. 检查数据表中的最大输出电压摆幅与频率间的关系图，以最大限度地减小转换导致的失真。
4. 共模电压等于输入信号。
5. 不要将电容负载直接放置在大于数据表推荐值的输出上。
6. 如果驱动低阻抗负载，可能需要高输出电流放大器。

三、设计步骤

此电路的传递函数遵循：

1. 验证放大器是否可利用所提供的电源电压达到期望的输出摆幅。使用在 AOL 测试条件中给出的输出摆
   幅。放大器的输出摆幅范围必须大于设计所需的输出摆幅。
