RT-Thread Stdio | ART-Pi ADC设备采集 与 驱动配置

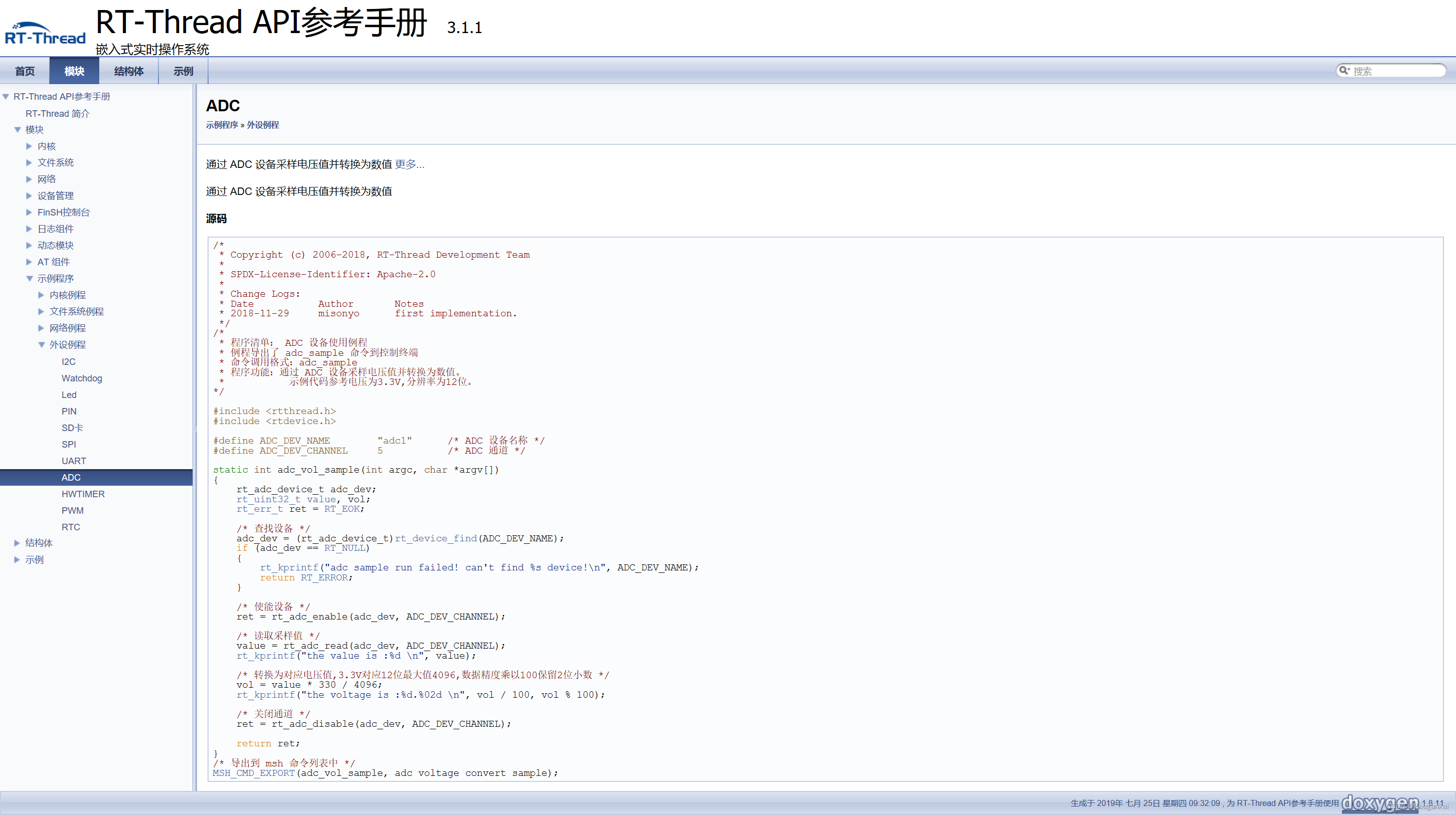

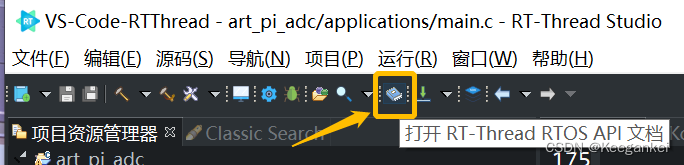

API文档

本篇参考API文档进行撰写

CubeMX配置

基础设置

QSPI 和 SPI1参考这篇文章“创建新工程模版”这部分进行设置

此项 有效参考/记录时间：2023/4/6

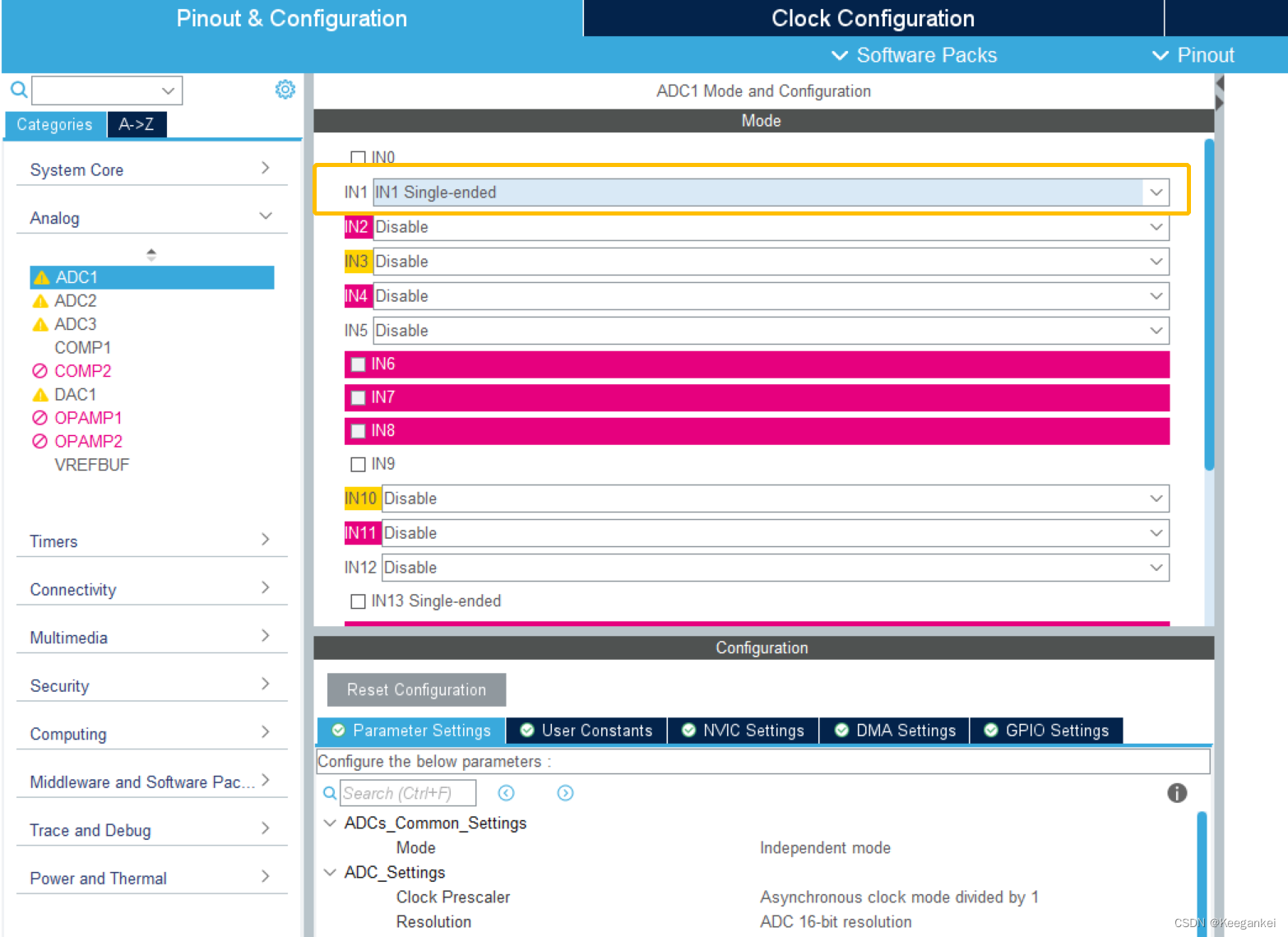

ADC设置

本篇打开的是ADC1的1通道

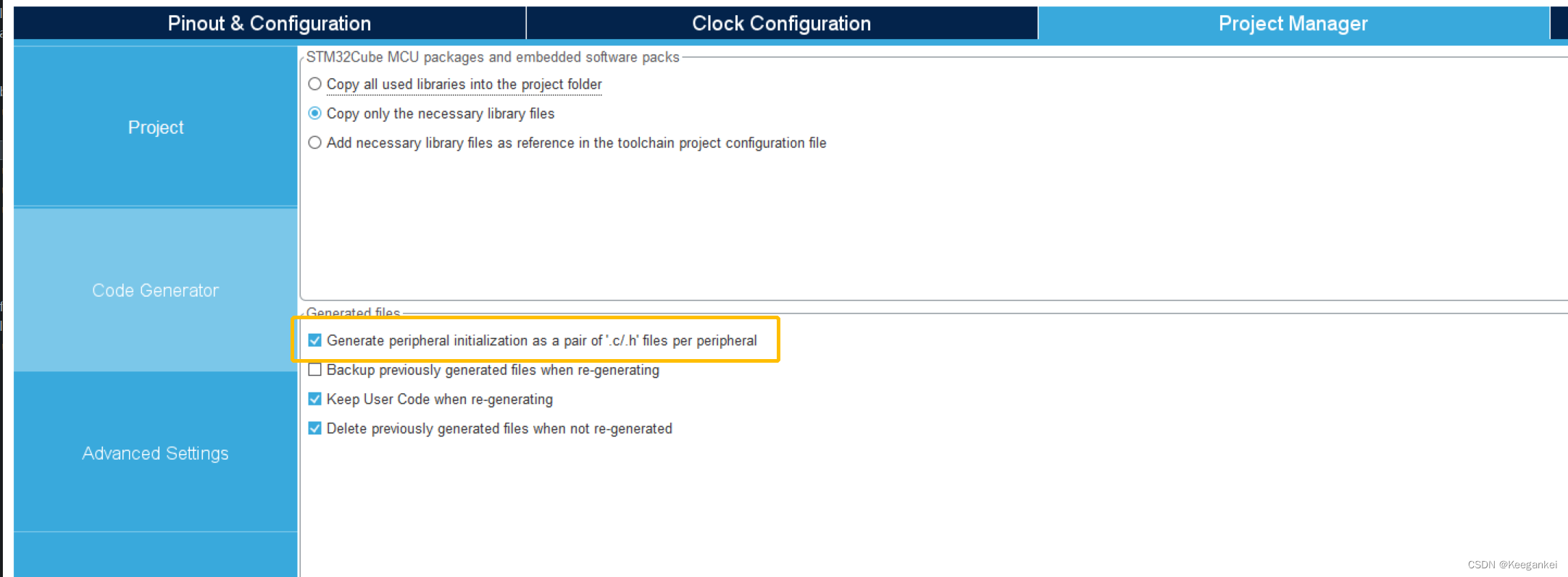

勾选生成单独外设 .c / .h 文件

实现代码

main.c

#define THREAD_STACK_SIZE 1024
#define THREAD_PRIORITY 20
#define THREAD_TIMESLICE 10

#define ADC_DEV_NAME "adc1"    /* ADC 设备名称 */
#define ADC_DEV_CHANNEL 1      /* ADC 通道 */
#define REFER_VOLTAGE 330      /* 参考电压 3.3V,数据精度乘以100保留2位小数*/
#define CONVERT_BITS (1 << 16) /* 转换位数为16位 */

static void ADC_VOL(void *arg)
{

    rt_adc_device_t adc_dev;
    rt_uint32_t value, vol;
    //    rt_err_t ret = RT_EOK;

    /* 查找设备 */
    adc_dev = (rt_adc_device_t)rt_device_find(ADC_DEV_NAME);
    if (adc_dev == RT_NULL)
    {
        rt_kprintf("adc sample run failed! can't find %s device!\n", ADC_DEV_NAME);
        //        return RT_ERROR;
    }

    /* 使能设备 */
    rt_adc_enable(adc_dev, ADC_DEV_CHANNEL);

    while (1)
    {
        /* 读取采样值 */
        value = rt_adc_read(adc_dev, ADC_DEV_CHANNEL);
        rt_kprintf("the value is :%d \n", value);
        /* 转换为对应电压值,3.3V对应12位最大值4096,对应16位最大值65536,数据精度乘以100保留2位小数 */
        vol = value * REFER_VOLTAGE / CONVERT_BITS;
        rt_kprintf("the voltage is :%d.%02d \n", vol / 100, vol % 100);
    }

    // /* 关闭通道 */
    // ret = rt_adc_disable(adc_dev, ADC_DEV_CHANNEL);
}

int main(void)内↓

    ADC_TASK = rt_thread_create(
        "adc",
        ADC_VOL, RT_NULL,
        THREAD_STACK_SIZE,
        THREAD_PRIORITY,
        THREAD_TIMESLICE);

    if (ADC_TASK != RT_NULL)
    {
        rt_thread_startup(ADC_TASK);
    }

注：此处ADC测量以线程方式启动

驱动配置

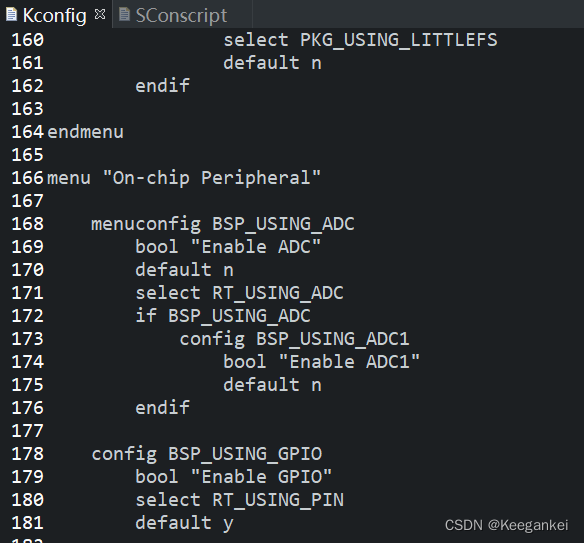

Kconfig配置

路径：\libraries\Kconfig

    menuconfig BSP_USING_ADC
    	bool "Enable ADC"
        default n
    	select RT_USING_ADC
    	if BSP_USING_ADC
    		config BSP_USING_ADC1
    			bool "Enable ADC1"
            	default n
        endif

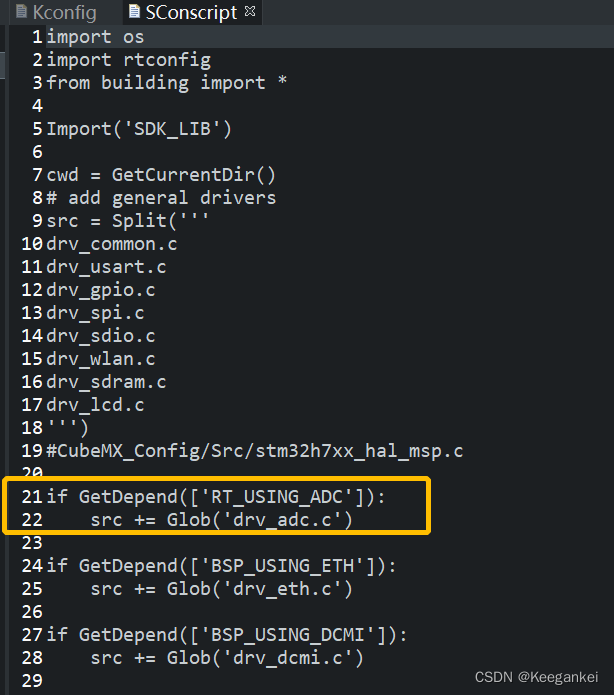

SConscript

路径：\libraries\drivers\KConscript

if GetDepend(['RT_USING_ADC']):
    src += Glob('drv_adc.c')

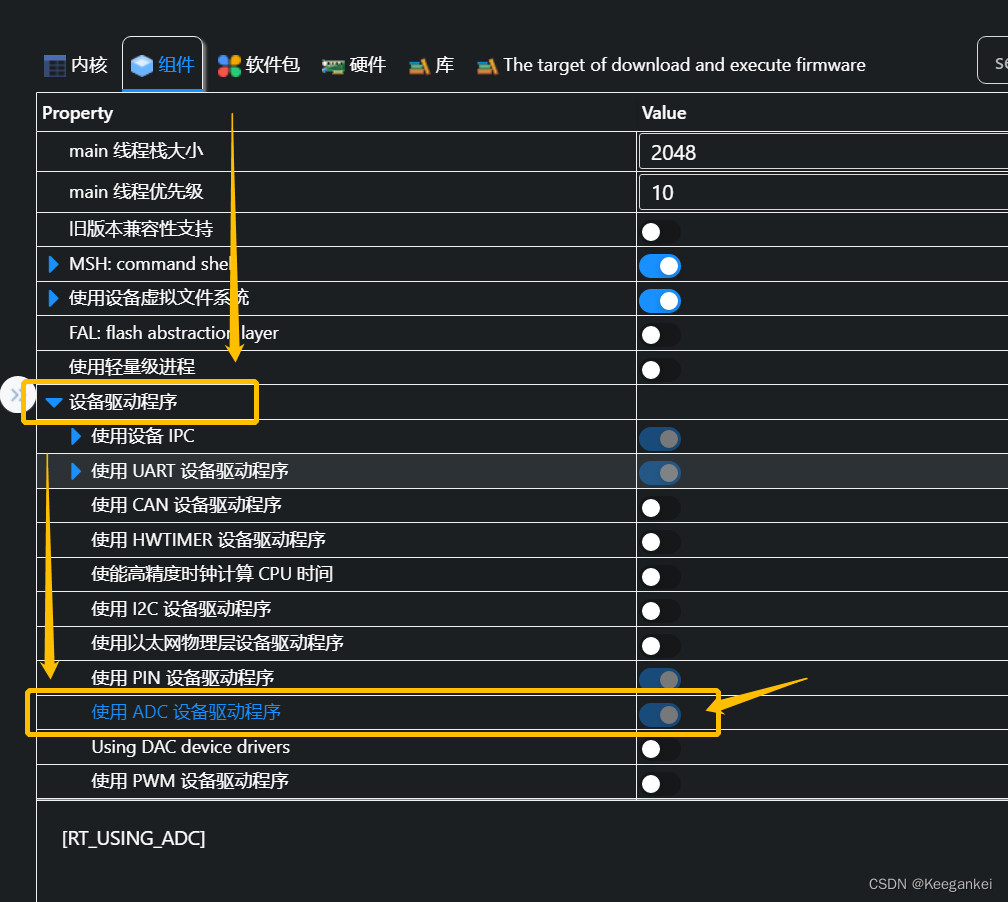

RT-Thread Settings

RT-Thread Stdio 编译配置

注意：每次 保存CubeMX配置 或 更新scons配置 后都需要重新进行此步骤

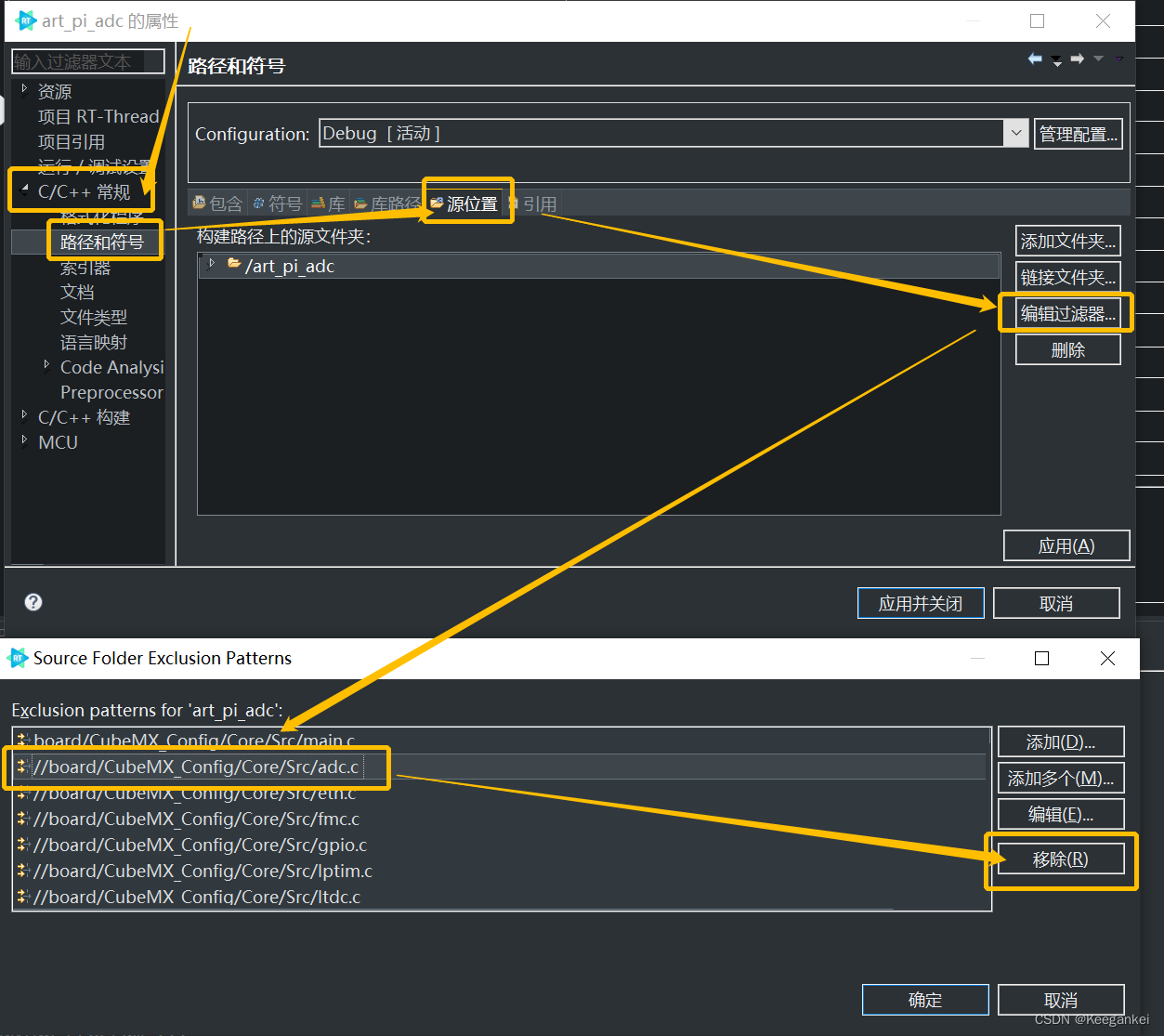

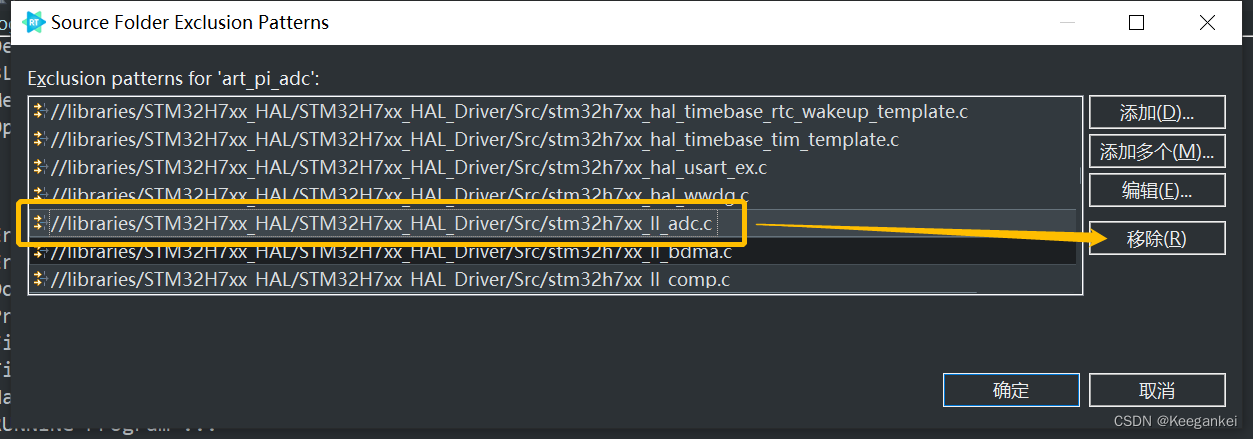

项目>属性
将所有与adc相关文件全部移除出过滤器，以参加编译

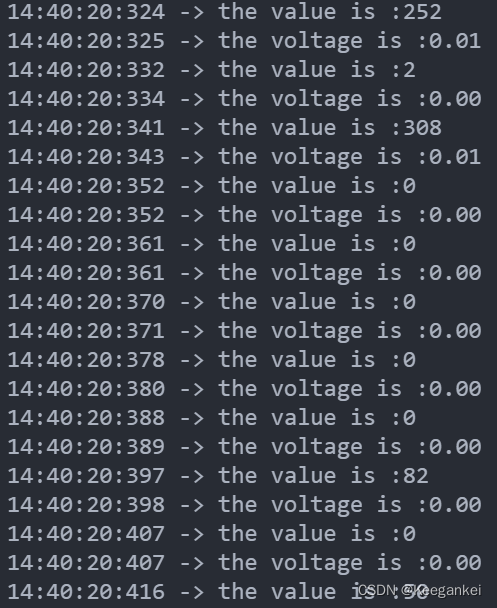

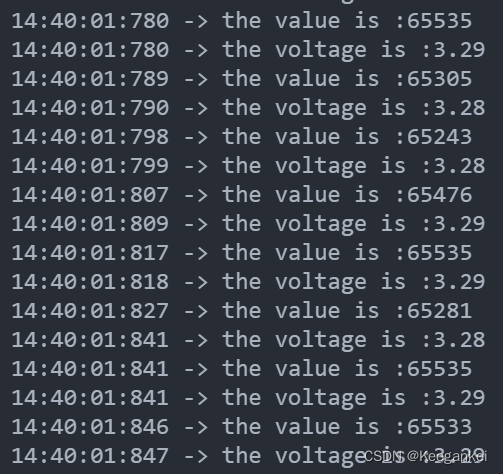

运行测试

存档点

最后更新时间：2023/4/6
