线框图－首页

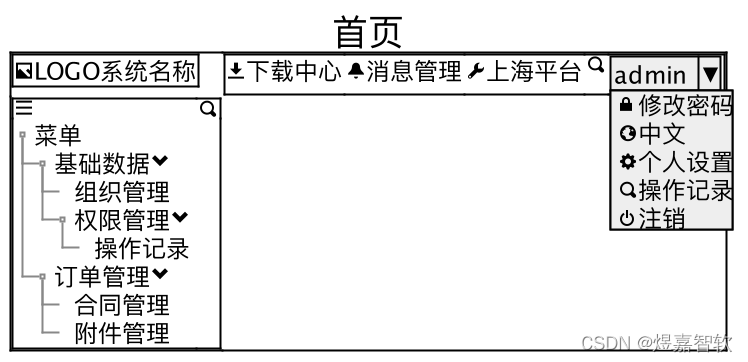

首页：

 PlantUML:

@startuml
salt
title 首页
{+
{+<&image>LOGO系统名称}|{+<&data-transfer-download>下载中心|<&bell>消息管理|<&wrench>上海平台|<&magnifying-glass>|
^admin^ <&lock-locked>修改密码^ <&globe>中文^ <&cog>个人设置^ <&magnifying-glass>操作记录^ <&power-standby>注销^}
   {+
   <&menu>|<&magnifying-glass>
   {T
     + 菜单
     ++ 基础数据<&chevron-bottom>
     +++ 组织管理
     +++ 权限管理<&chevron-bottom>
     ++++ 操作记录
     ++ 订单管理<&chevron-bottom>
     +++ 合同管理
     +++ 附件管理
   }
   }
}
@enduml

 PlantUML:

@startuml
salt

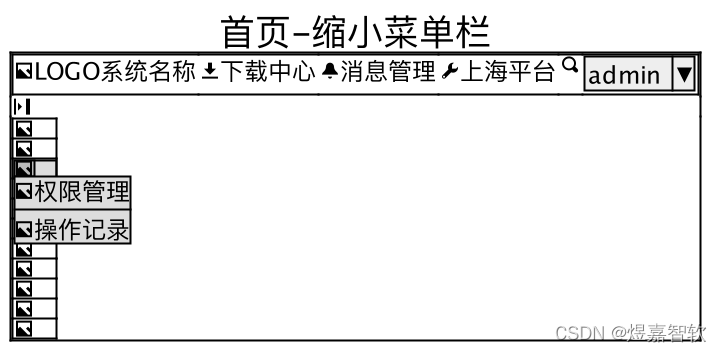

title 首页-缩小菜单栏
{+
{+<&image>LOGO系统名称|<&data-transfer-download>下载中心|<&bell>消息管理|<&wrench>上海平台|<&magnifying-glass>| ^admin^}

<&expand-left>

{#
<&image>
<&image>
{*<&image>
<&image>|<&image>权限管理|-|<&image>操作记录}
<&image>
<&image>
<&image>
<&image>
<&image>
<&image>
<&image>
<&image>
}
}
@enduml

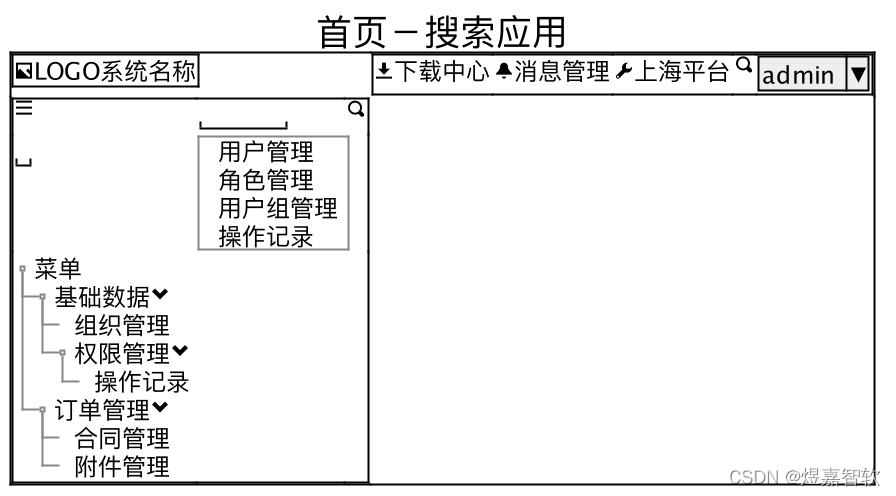

首页－搜索应用

​​​​​​​



PlantUML:

@startuml
salt
title 首页－搜索应用
{+
{+<&image>LOGO系统名称}|{+<&data-transfer-download>下载中心|<&bell>消息管理|<&wrench>上海平台|<&magnifying-glass>|
^admin^}
{+
<&menu>|"     "|<&magnifying-glass>
|"" {T+
+ 用户管理
+ 角色管理
+ 用户组管理
+ 操作记录
}
{T
+ 菜单
++ 基础数据<&chevron-bottom>
+++ 组织管理
+++ 权限管理<&chevron-bottom>
++++ 操作记录
++ 订单管理<&chevron-bottom>
+++ 合同管理
+++ 附件管理
}
}
}
@enduml

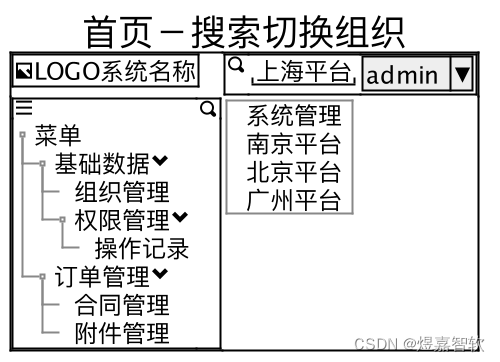

首页－搜索切换组织



@startuml
   salt
   title 首页－搜索切换组织
   {+
   {+<&image>LOGO系统名称}|{+<&magnifying-glass>|"上海平台"|
   ^admin^}
   {+
   <&menu>|<&magnifying-glass>
   {T
   + 菜单
     ++ 基础数据<&chevron-bottom>
     +++ 组织管理
     +++ 权限管理<&chevron-bottom>
     ++++ 操作记录
     ++ 订单管理<&chevron-bottom>
     +++ 合同管理
     +++ 附件管理
     }}|{{T+
+ 系统管理
+ 南京平台
+ 北京平台
+ 广州平台 }
}
}
@enduml

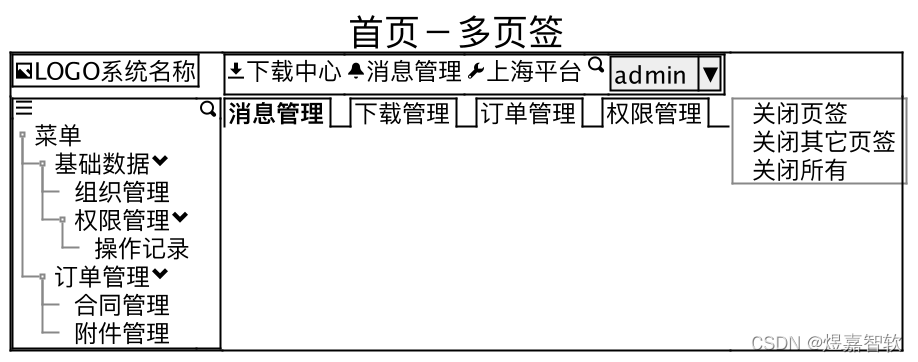

首页－多页签

PlantUML

@startuml
salt
title 首页－多页签
{+
{+<&image>LOGO系统名称}|{+<&data-transfer-download>下载中心|<&bell>消息管理|<&wrench>上海平台|<&magnifying-glass>|
^admin^}
{+
<&menu>|<&magnifying-glass>
{T
+ 菜单
  ++ 基础数据<&chevron-bottom>
  +++ 组织管理
  +++ 权限管理<&chevron-bottom>
  ++++ 操作记录
  ++ 订单管理<&chevron-bottom>
  +++ 合同管理
  +++ 附件管理
  }}{/ <b>消息管理 | 下载管理 | 订单管理 |权限管理}{T+
+ 关闭页签
+ 关闭其它页签
+ 关闭所有
  }
  }
  @enduml
